Christ/ Pharmatec Reindampf- und Destillationsanlage Destille 600

Diese gebrauchte Reindampf- und Destillationsanlage (Typ Christ Destille 600) ist für die GMP-konforme Erzeugung von WFI (Water for Injection) und Reindampf konzipiert. Sie umfasst einen Clean Steam Generator, Puffertanks, einen UV-Sterilisator, sowie mehrere Steuer- und Prozessschränke (EA 400 Zentralschrank, Destilleschrank). Die Anlage wurde von Pharmatec (Dresden) in Kooperation mit Christ gebaut.

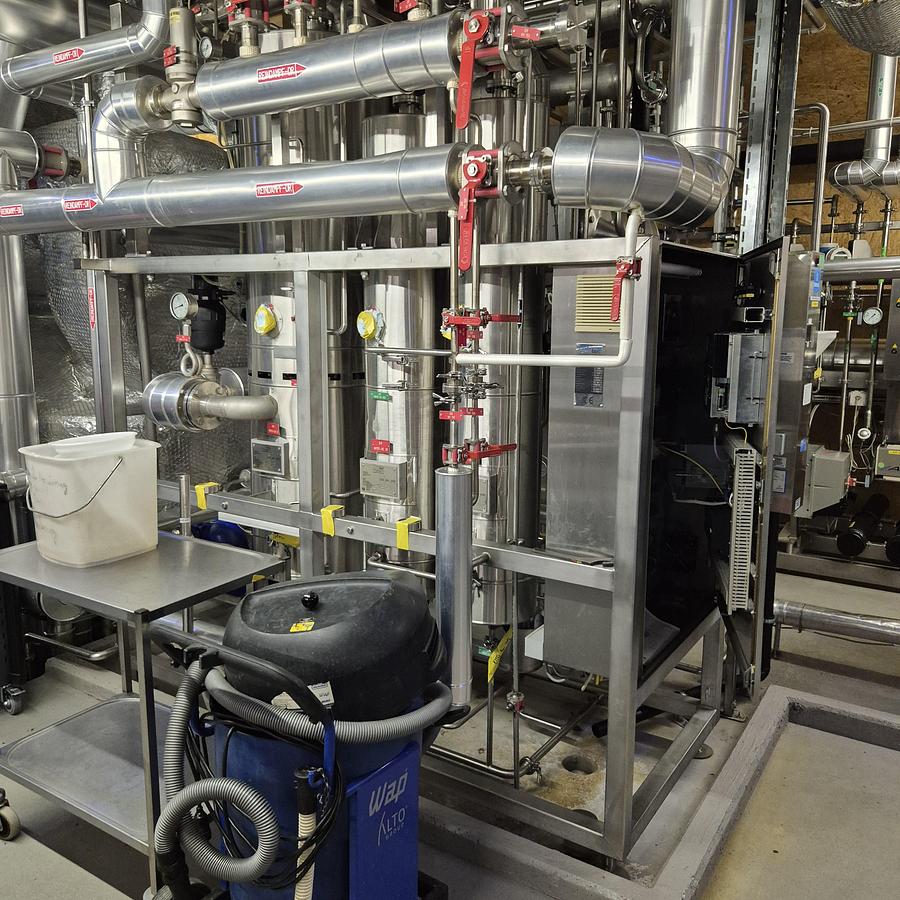

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen sind.

Vorteile:

• Komplette Reindampf- und WFI-Versorgungseinheit mit Pufferspeicher
• Digitale Visualisierung und Prozesssteuerung (Siemens SPS, Touchscreen)
• Dokumentierter Reindampfkreislauf (inkl. Heat Exchanger und Puffertank)
• UV-Entkeimung über Lumostil SL-1 (Christ)
• Robuste Edelstahlkonstruktion für hygienische Anwendungen

2. Allgemeine Funktionen

• Erzeugung von Reindampf zur Sterilisation und für technische Prozesse
• Herstellung von WFI (Water for Injection) nach pharmazeutischen Standards
• Integration von Puffertanks (200 L) zur Volumenpufferung im Prozess
• Prozessüberwachung und -steuerung über zentrale SPS mit Visualisierung
• UV-Sterilisation von VE-Wasser zur mikrobiologischen Absicherung
• Wärmetauscher zur Temperaturregelung
• Vollständige Integration in Reinstmediennetz (Clean Steam Network 253)

3. CO₂-Einsparung

Die Wiederverwendung dieser großen pharmazeutischen Destillationsanlage spart geschätzt 4.000 – 5.000 kg CO₂ im Vergleich zur Neuanschaffung.

Das entspricht etwa dem CO₂-Ausstoß eines Mittelklassewagens über eine Strecke von 25.000 km.

4. Gerätedetails (Typenschilddaten auf Deutsch)

Hauptkomponenten:

Hersteller:

• Pharmatec (Manfred-von-Ardenne-Ring 5, 01099 Dresden)
• CHRIST AG, Aesch (UV-Modul)

Behälter 1 – Puffertank 200 L:

• Baujahr: 2001
• Volumen: 200 L
• Zul. Betriebstemperatur: 100 °C
• Zul. Druck (Mantel): 0 / 10 bar
• Zul. Druck (Rohrseite): 0 / 10 bar
• Seriennummer: 01 264 02
• Hersteller: Pharmatec

Behälter 2 – Wärmetauscher / Destille:

• Baujahr: 2001
• Volumen: 200 L
• Zul. Betriebstemperatur: 200 °C
• Zul. Druck: 0 / 10 bar (Mantel) | 0 / 10 bar (Rohrseite)
• Seriennummer: 01 266 02
• Hersteller: Pharmatec

UV-Modul:

• Modell: Lumostil SL-1
• Spannung: 230 V AC
• Frequenz: 50 Hz
• Leistung: 64 W
• Temperaturbereich Wasser: 2–35 °C
• Max. Druck Wasser: 6 bar
• Hersteller: Christ AG, Aesch (CH)

Steuerung:

• Schaltschrank: Christ EA 400
• Zusatzschrank: Schrank Destille 600 (Reindampf)
• Visualisierung: Siemens Touchscreen, diverse SPS-Komponenten sichtbar
• Zustand: Gebraucht, technisch vollständig, Anlage aktuell außer Betrieb
