Moeller DIL 0 M Leistungsschütz

Das Moeller DIL 0 M ist ein robustes Leistungsschütz für industrielle Anwendungen im Bereich der Schalt-, Steuer- und Antriebstechnik. Es eignet sich hervorragend zum Schalten von Motoren und anderen Lasten bis 4 kW. Das hier angebotene Gerät ist gebraucht, aber technisch voll funktionsfähig und sofort einsetzbar.

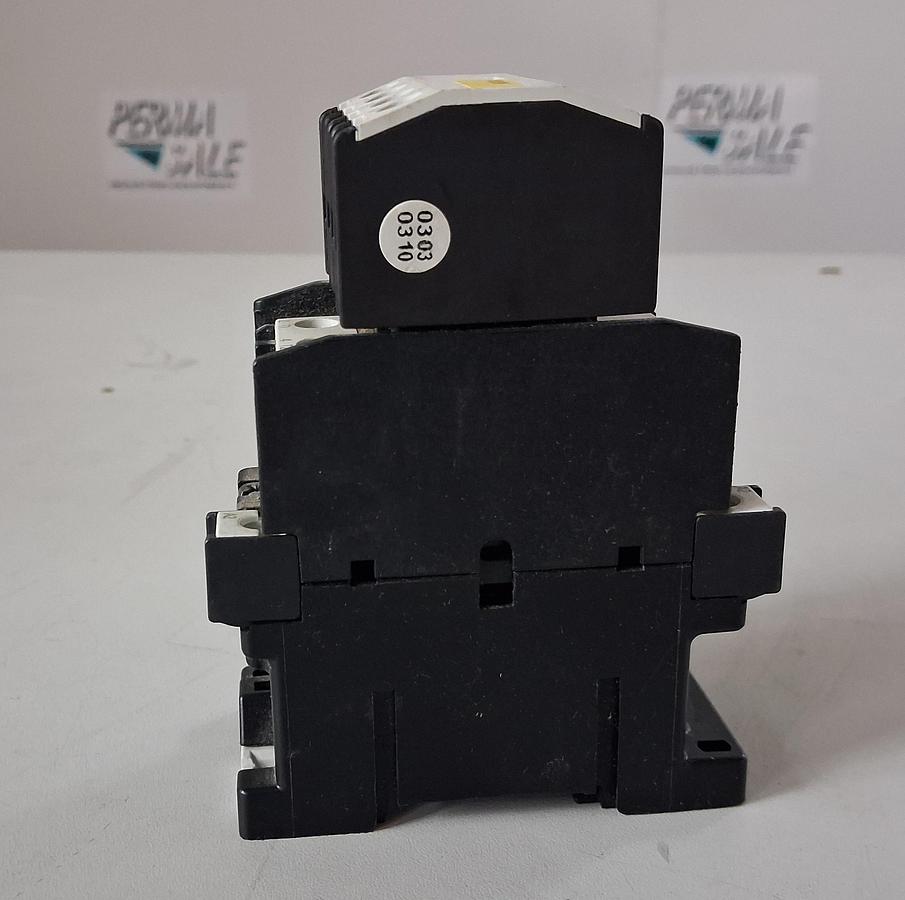

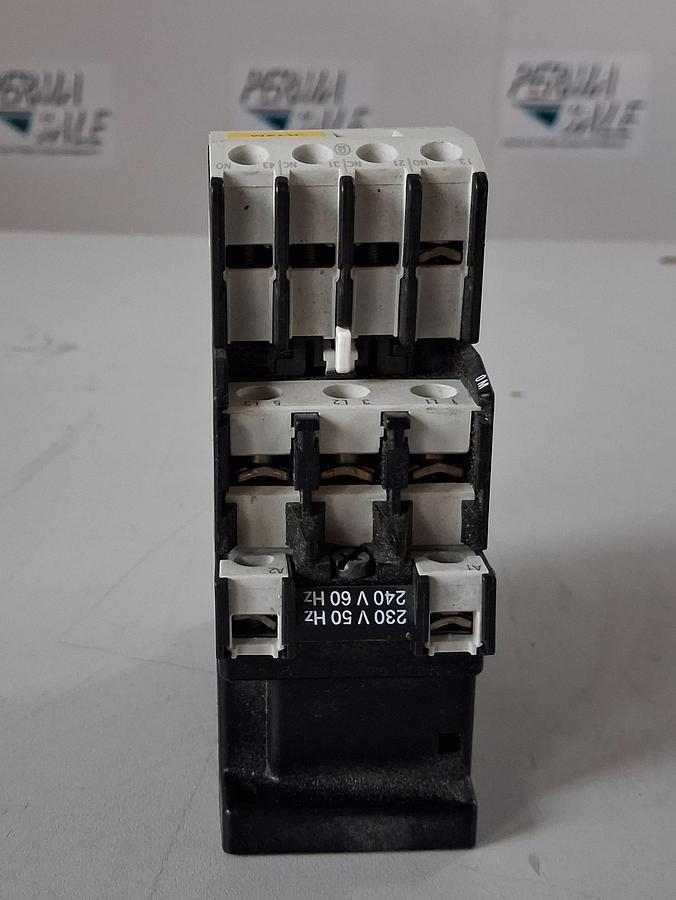

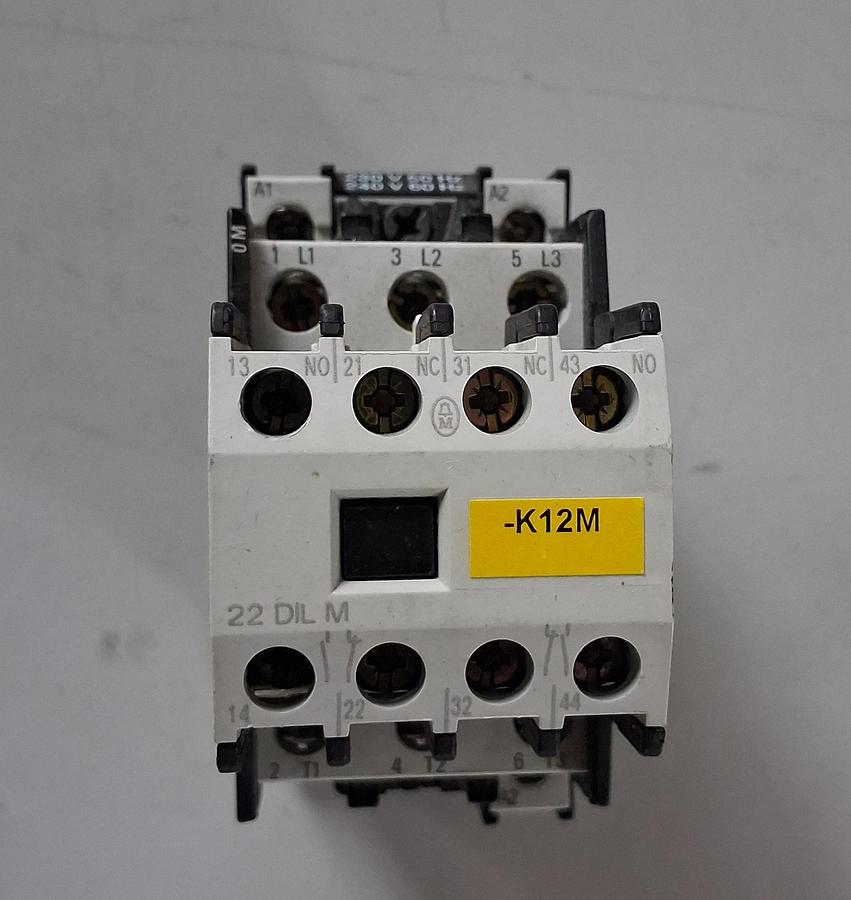

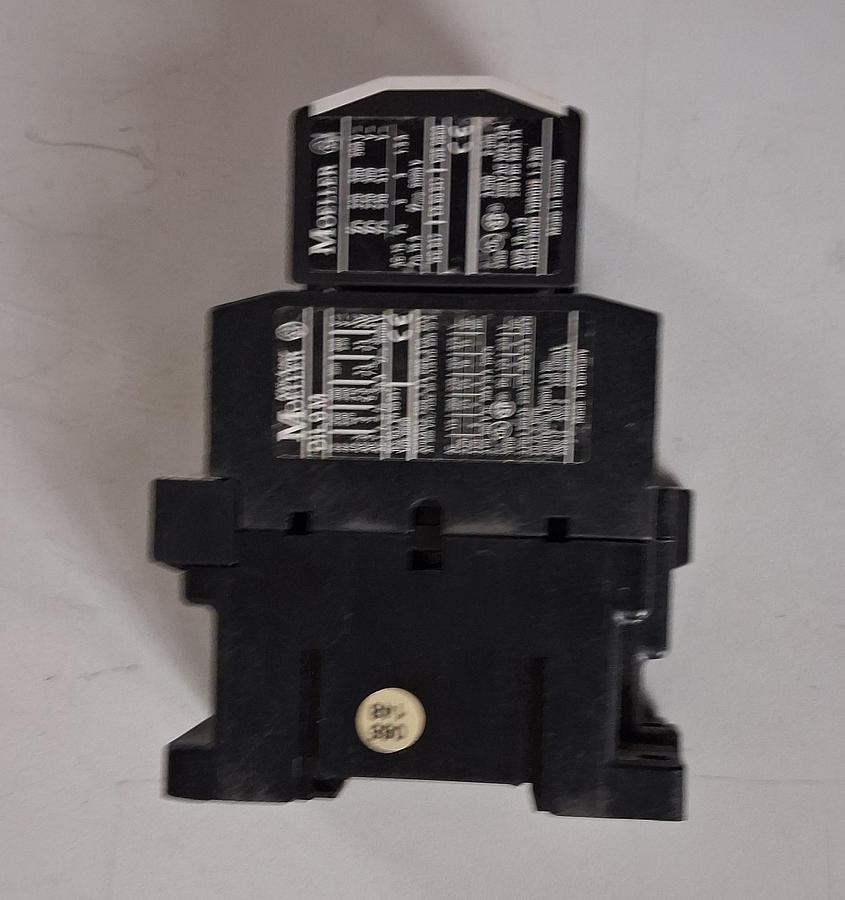

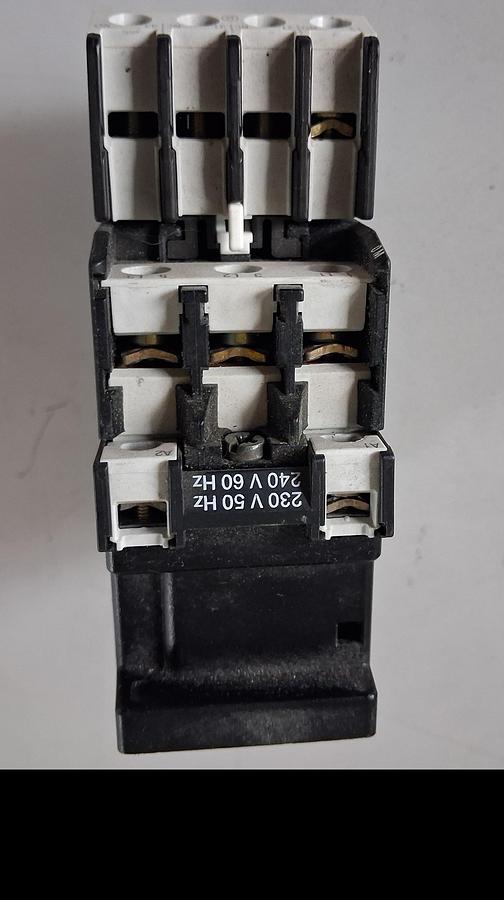

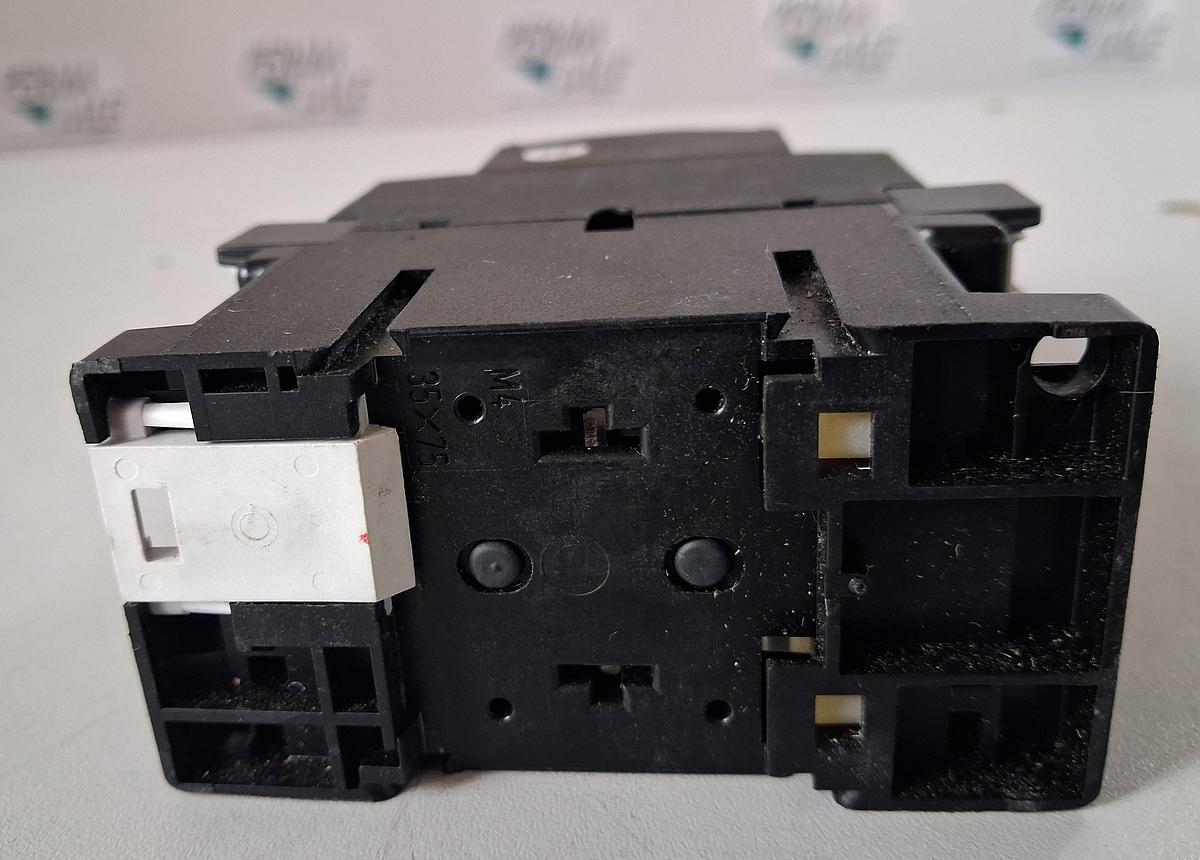

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen ist.

Vorteile:

• Industrietauglich – für Dauerbetrieb geeignet
• Universell einsetzbar für Motoren und Steuerkreise
• Bewährte Moeller-Qualität – Made in Germany
• Mit integriertem Hilfskontaktblock (1Ö/1S)
• Platzsparende Bauform für Schaltschränke

2. Allgemeine Funktionen

• Schütz zum Schalten von Drehstrommotoren, ohmschen Lasten und Steuerstromkreisen
• 3-poliger Hauptkontakt + Hilfskontakte (1 Schließer / 1 Öffner)
• Spulenspannung: 230 V / 240 V, 50/60 Hz
• Montage auf DIN-Schiene oder Schraubmontage
• Geeignet für AC-3 Anwendungen bis 4 kW (bei 400 V)
• Verwendung in Maschinenbau, Gebäudetechnik, Energieverteilung, Schaltschrankbau

3. CO₂-Einsparung

Die Wiederverwendung eines Schützes spart Herstellung, Logistik und Rohmaterialien ein:

• Ø CO₂-Ausstoß bei Neuproduktion eines Schützes dieser Klasse: ca. 12 – 18 kg CO₂
• Ersparnis bei diesem gebrauchten Gerät: ca. 15 kg CO₂

Das entspricht ca. 120 Spülmaschinenzyklen oder einer 80 km Pkw-Fahrt.

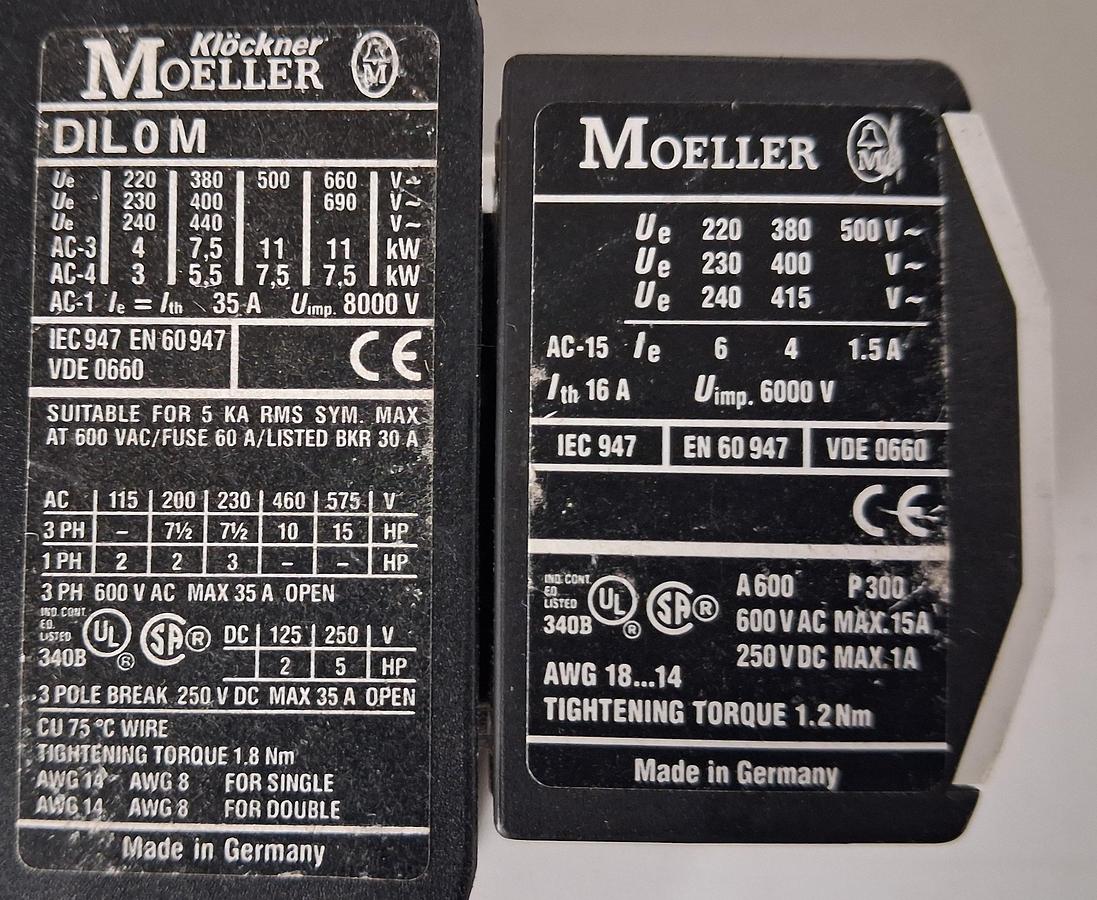

4. Gerätedetails (Typenschilddaten auf Deutsch)

Hersteller: Moeller (heute Eaton)

Modell/Typ: DIL 0 M

Artikelnummer: 220 V AC 50 Hz / 240 V AC 60 Hz

Kontaktkonfiguration:

• 3 Schließer (Hauptkontakte)
• 1 Öffner + 1 Schließer (Hilfskontakte)
• Bemessungsbetriebsstrom (Ie):
• 18 A bei AC-1
• 9 A bei AC-3
• Bemessungsleistung (AC-3):
• 4 kW bei 400 V
• Isolationsspannung (Ui): 690 V
• Montage: DIN-Schiene oder Schraubmontage
• Normen: IEC/EN 60947
• Zustand: Gebraucht, geprüft, funktionstüchtig
• Herkunft: Made in Germany
