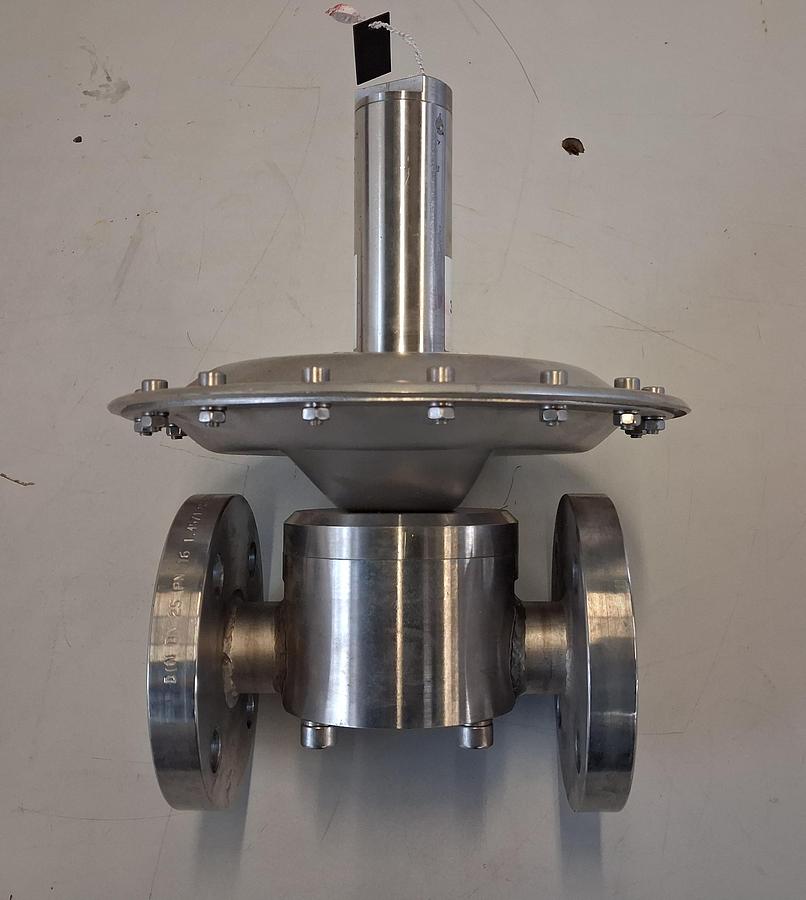

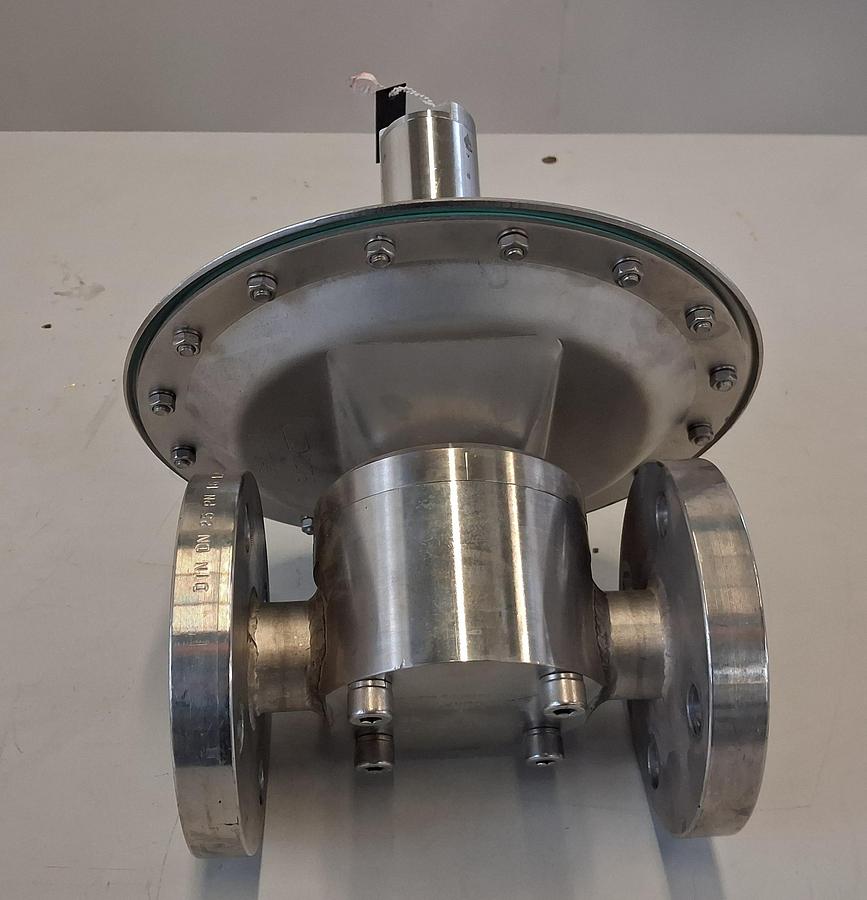

Zimmerli ZM-B25H-FD-P010808/V/S Überströmventil

Das Zimmerli ZM-B25H-FD-P010808/V/S ist ein präzises und robustes Überströmventil zur Druckentlastung bei horizontalem Einbau in Nieder- bis Mitteldrucksystemen. Es schützt Anlagenkomponenten, indem es bei Erreichen eines bestimmten Vordrucks überschüssiges Medium gegen Atmosphärendruck entlastet.

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen sind. Das Ventil ist gebraucht, technisch geprüft und voll funktionsfähig – ideal für industrielle Anwendungen mit Sicherheitsanforderungen.

Vorteile:

• Flexibler Einsatzbereich: 15–100 mbar Vordruck
• Edelstahlgehäuse: Geeignet für korrosive, hygienische oder sensible Medien
• Kompakte Flanschausführung: Einfach integrierbar in bestehende Rohrleitungen
• Horizontaler Einbau: Optimiert für Systeme mit platzkritischer Montage
• Nachhaltigkeit inklusive: CO₂-Reduktion durch Wiederverwendung

2. Allgemeine Funktionen

• Ventiltyp: Überströmventil / Druckbegrenzungsventil
• Einbauart: Horizontal (gemäß Typenschild)
• Eingangsdruck (Arbeitsbereich): 15–100 mbar
• Ausgangsdruck: atmosphärisch (drucklos, offen)
• Kv-Wert: 6,5 m³/h – für hohen Durchfluss geeignet
• Material: Edelstahl
• Anschlüsse: Flanschanschluss (DIN-kompatibel)
• Verwendung: Schutz von Messgeräten, Anlagen und Regelstrecken bei Überdruck
• Geeignet für: Gase, Biogas, Luft, neutrale Medien
• Montage: Horizontal gemäß Werksvorgabe

3. CO₂-Einsparung

Durch die Wiederverwendung dieses hochwertigen Edelstahl-Überströmventils werden ca. 300–500 kg CO₂ eingespart.

Dies entspricht etwa dem CO₂-Ausstoß eines Fahrzeugs auf 2.000–4.000 km Fahrstrecke.

Technik, die schützt – auch das Klima.

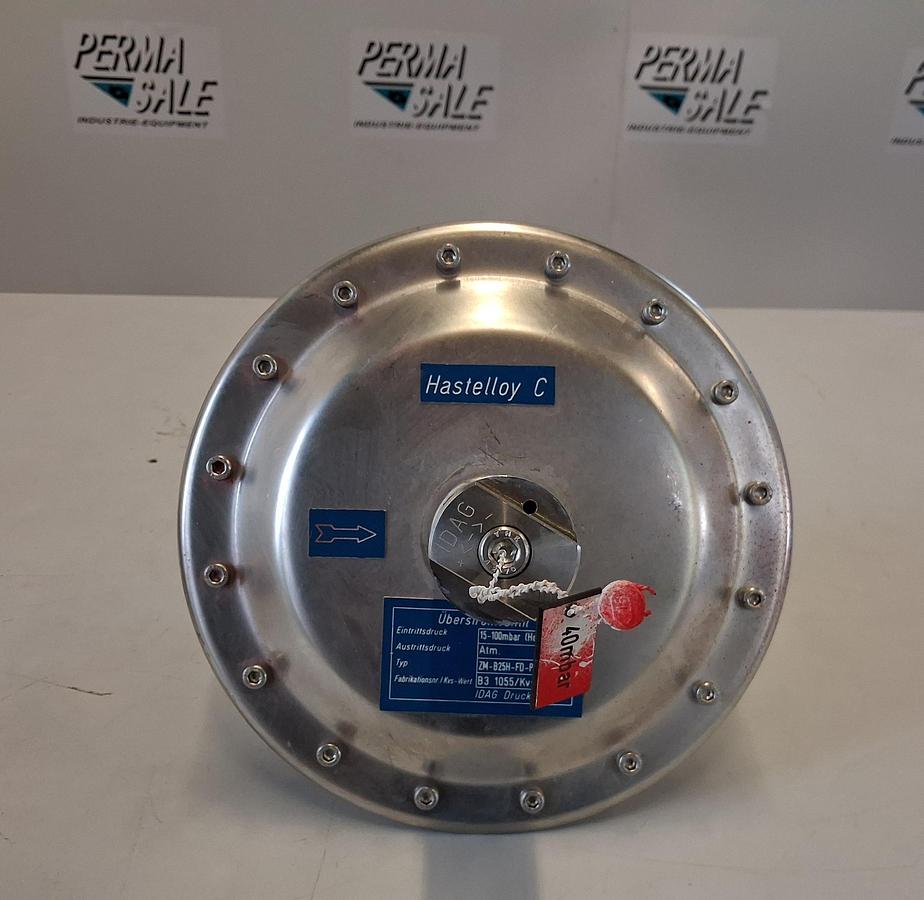

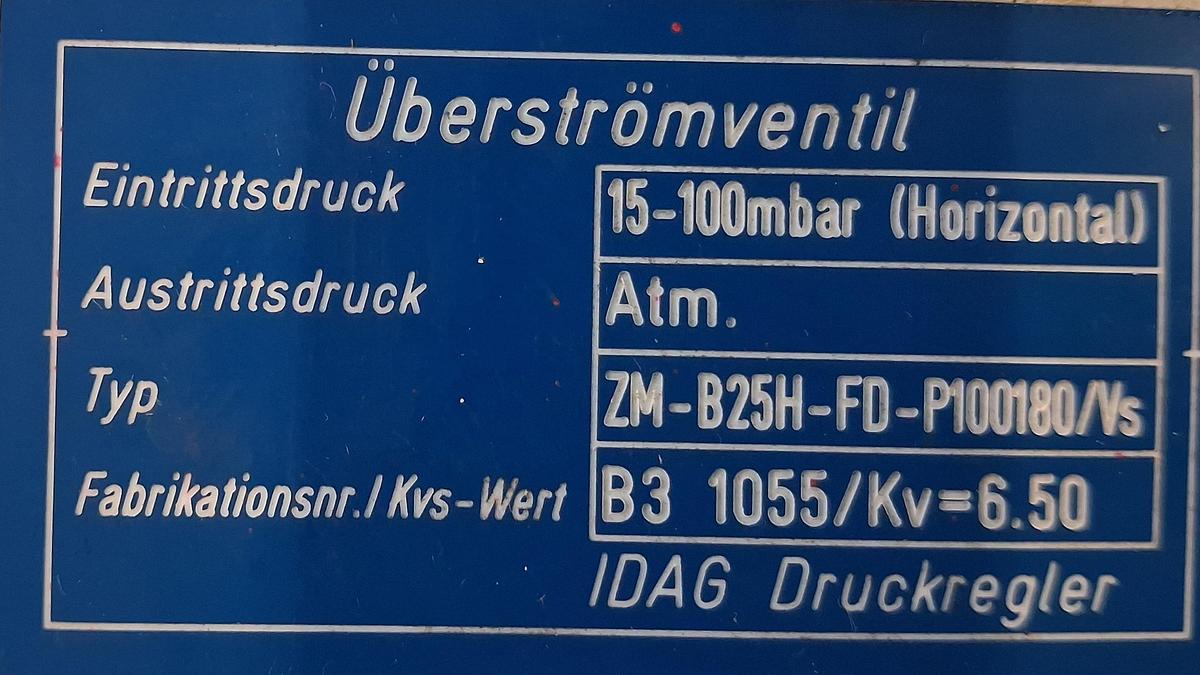

4. Gerätedetails (Typenschilddaten auf Deutsch)

• Hersteller: Zimmerli / IDAG Druckregler
• Typ: ZM-B25H-FD-P010808/V/S
• Fabrikationsnummer: B3 1055
• Kv-Wert: 6,5
• Eingangsdruck: 15–100 mbar (nur horizontaler Einbau laut Typenschild)
• Ausgangsdruck: atmosphärisch (drucklos)
• Material: Edelstahl (vermutlich 1.4571 / V4A)
• Anschlussart: Flanschanschlüsse mit genormtem Lochbild
• Bauform: Membranventil, Druckentlastung über Feder-Membran-System
• Zustand: gebraucht, technisch einwandfrei
