Bartec PROFIBUS DP-Modul / Ex-Transmitter mit DP-Adresse 33

Das Bartec PROFIBUS DP-Modul / Ex-Transmitter mit DP-Adresse 33 ist eine explosionsgeschützte Ein- und Ausgangseinheit für analoge Signale. Es bietet 8 x analoge Eingänge (Ex-i) für den sicheren Betrieb in ATEX-Zone 1/2. Dieses Modul eignet sich ideal für Prozessanlagen, die höchste Sicherheitsstandards erfordern.

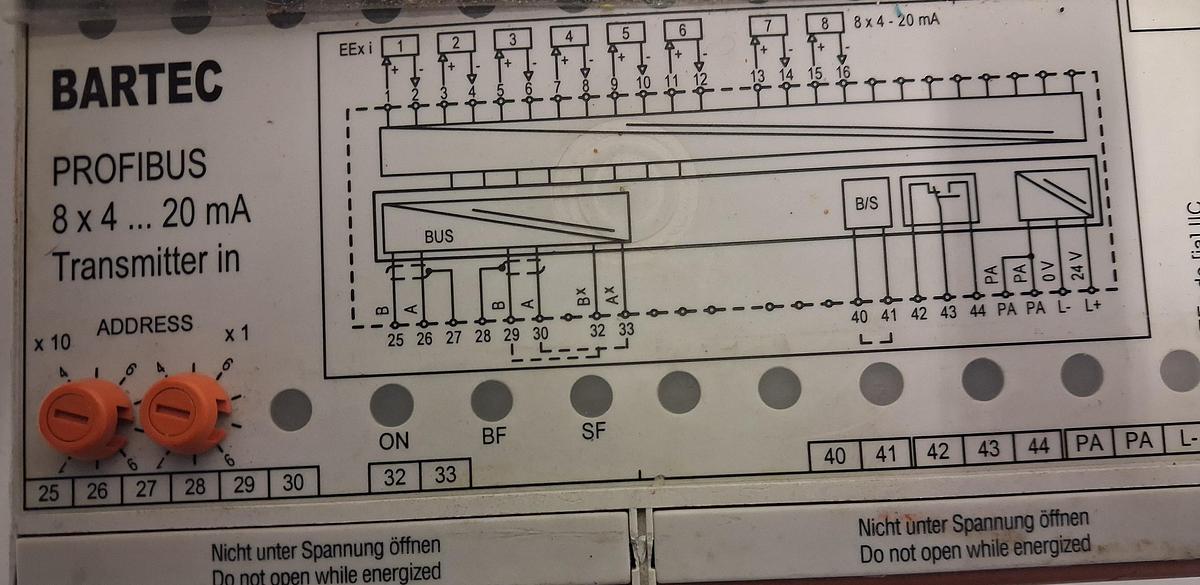

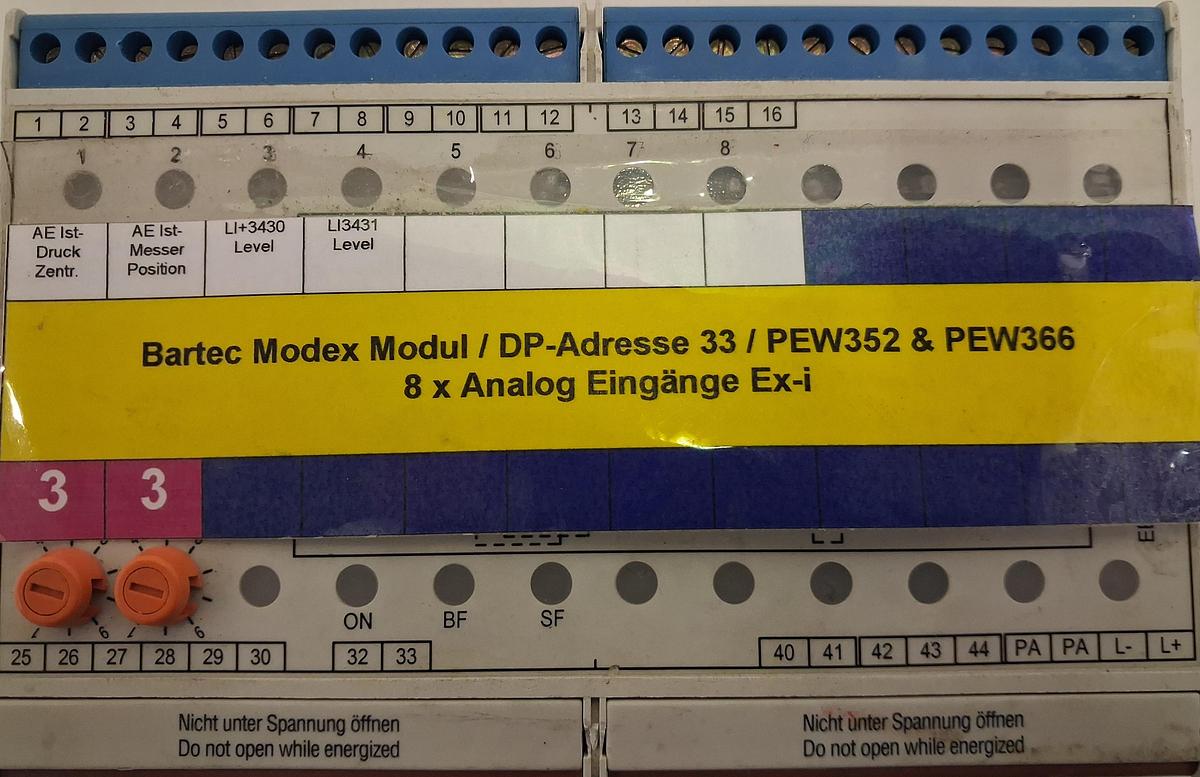

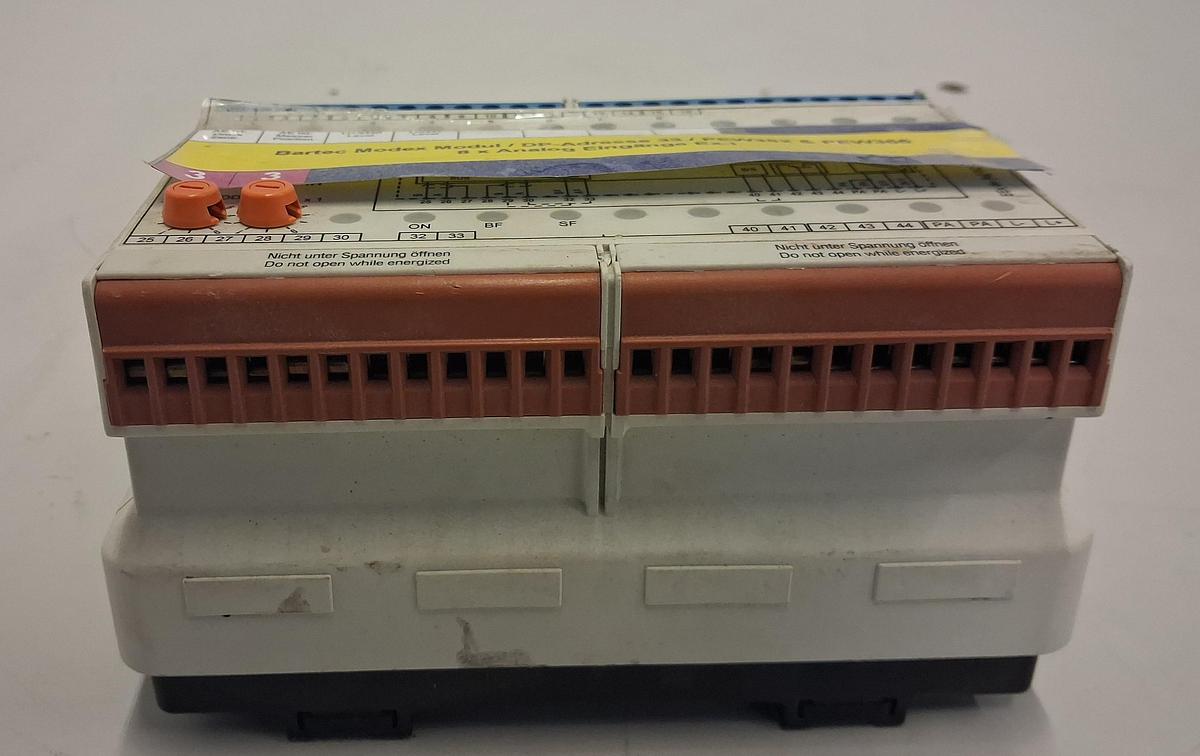

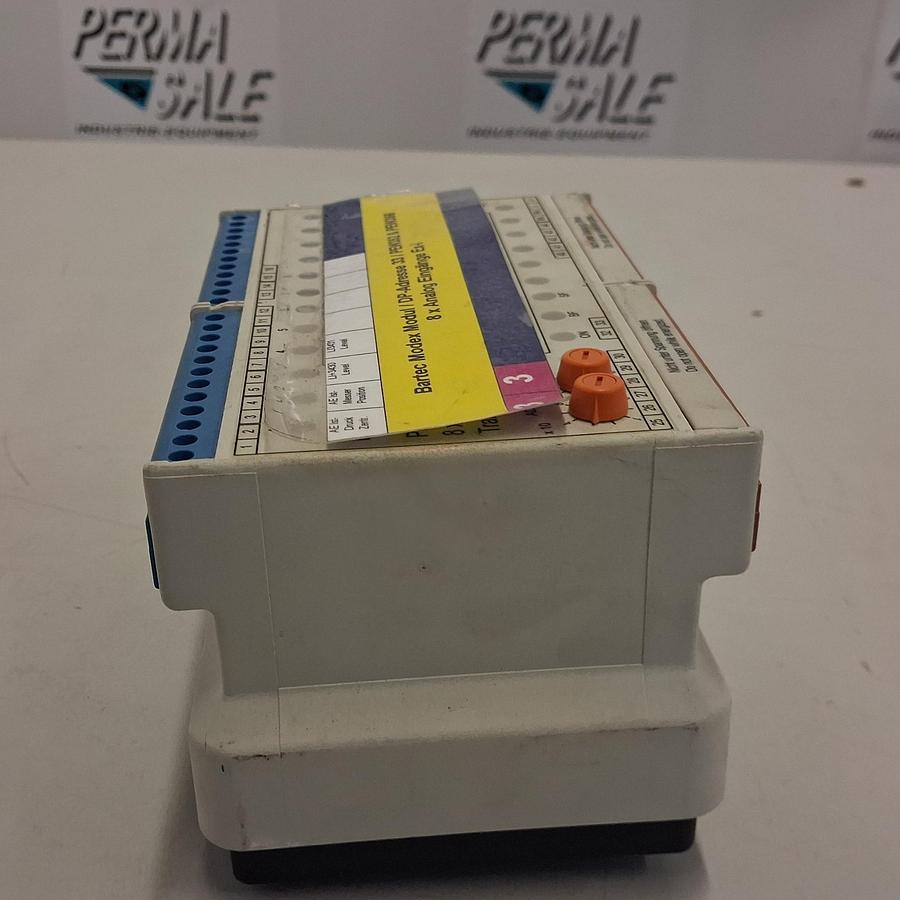

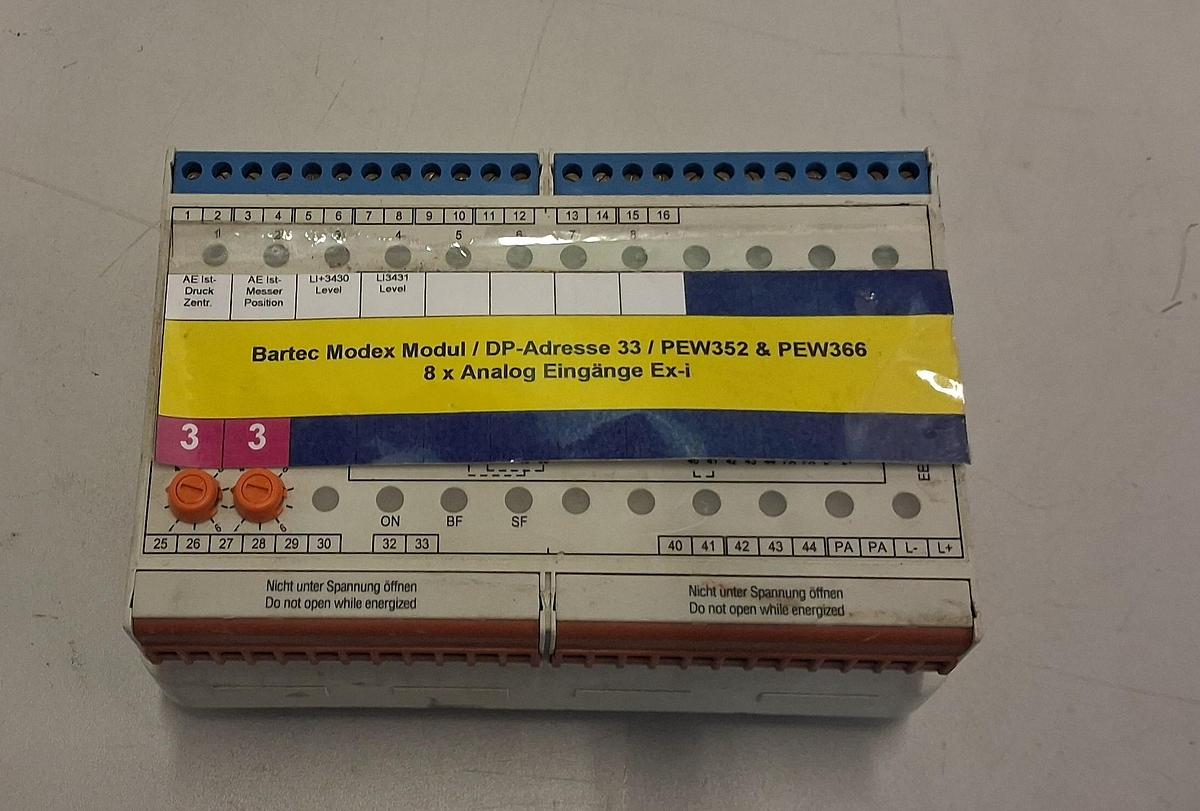

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen sind.

Vorteile:

• Zugelassen für explosionsgefährdete Bereiche gemäß ATEX II 2G Ex ib [ia] IIC T4.
• Flexible Einsetzbarkeit: 8 galvanisch getrennte Ex-i Eingänge (4–20 mA).
• Prozessintegration: PROFIBUS-DP Anschluss mit DP-Adresse 33 (PEW352 & PEW366).
• Zuverlässig: Diagnose-LEDs (BF, SF) und robustes Gehäuse.
• Platzsparend: Kompakte Bauform für Hutschienenmontage.

2. Allgemeine Funktionen

• Erfassung und Übertragung analoger Signale in Ex-Zonen.
• Ex-i Eingänge für Sensoren mit 4–20 mA Signal.
• Verbindung über PROFIBUS-DP.
• Konfigurierbare Adresse über DIP-Schalter.
• Übersichtliche Klemmenbelegung.
• Statusanzeigen für einfache Wartung.

3. CO₂-Einsparung

Durch den Weiterverkauf und die Weiternutzung dieses Moduls wird die ressourcenintensive Herstellung eines Neugeräts vermieden.

📉 Geschätzte CO₂-Einsparung: 210 – 290 kg CO₂

Das entspricht dem CO₂-Ausstoß einer rund 1.000 km langen Autofahrt mit einem Mittelklassewagen.

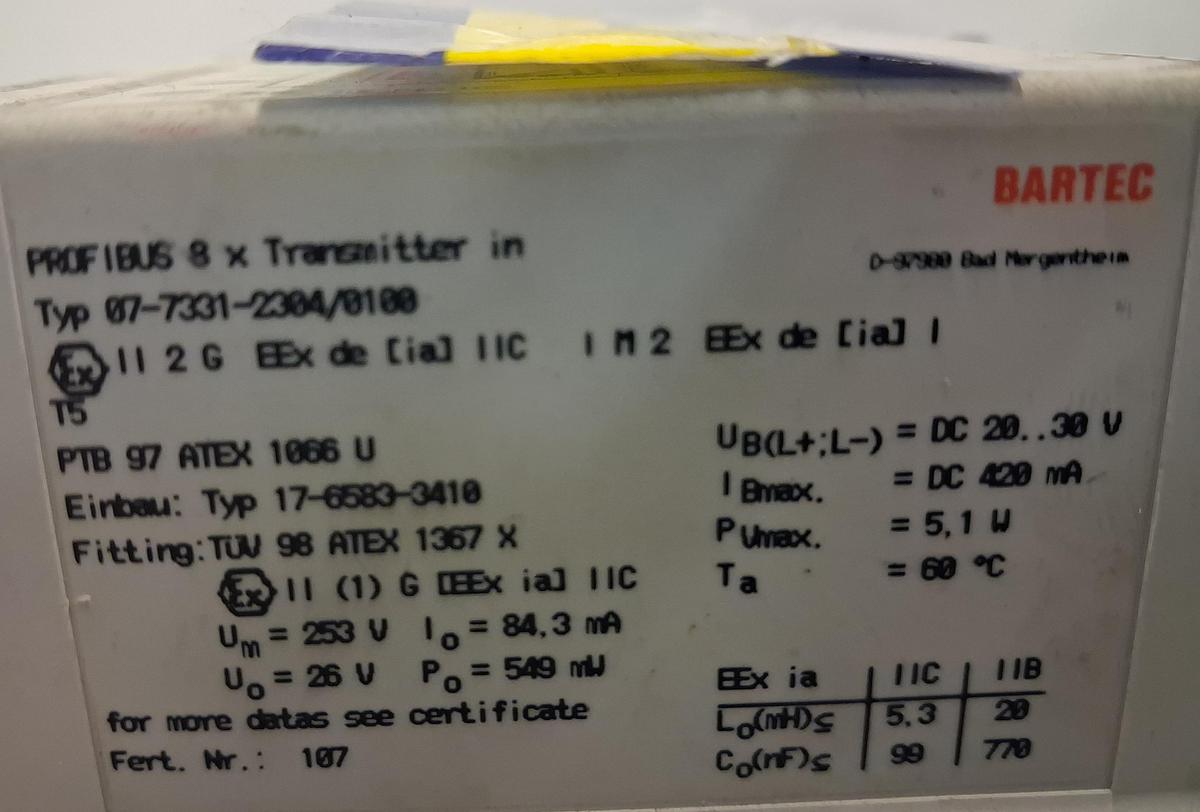

4. Gerätedetails (Typenschilddaten auf Deutsch)

Hersteller: Bartec GmbH

Modell: PROFIBUS Ex-Modul / Ex i Transmitter

Typ: Typ 07-7331-0000 / 07-7330-0410

Seriennummer: (nicht vollständig erkennbar)

Technische Daten:

• Spannung: 18 – 30 V DC
• Stromaufnahme: max. 100 mA
• Leistung: ca. 2,5 W
• Bus: PROFIBUS-DP
• DP-Adresse: 33
• Prozessabbild: PEW352 & PEW366
• Eingänge: 8 x Analog Eingänge Ex-i (4–20 mA)
• Ex-Schutz: II 2G Ex ib [ia] IIC T4
• ATEX-Zulassung: PTB 99 ATEX 1367 X
• Temperaturbereich: -20 °C bis +60 °C
• Herkunft: Made in Germany

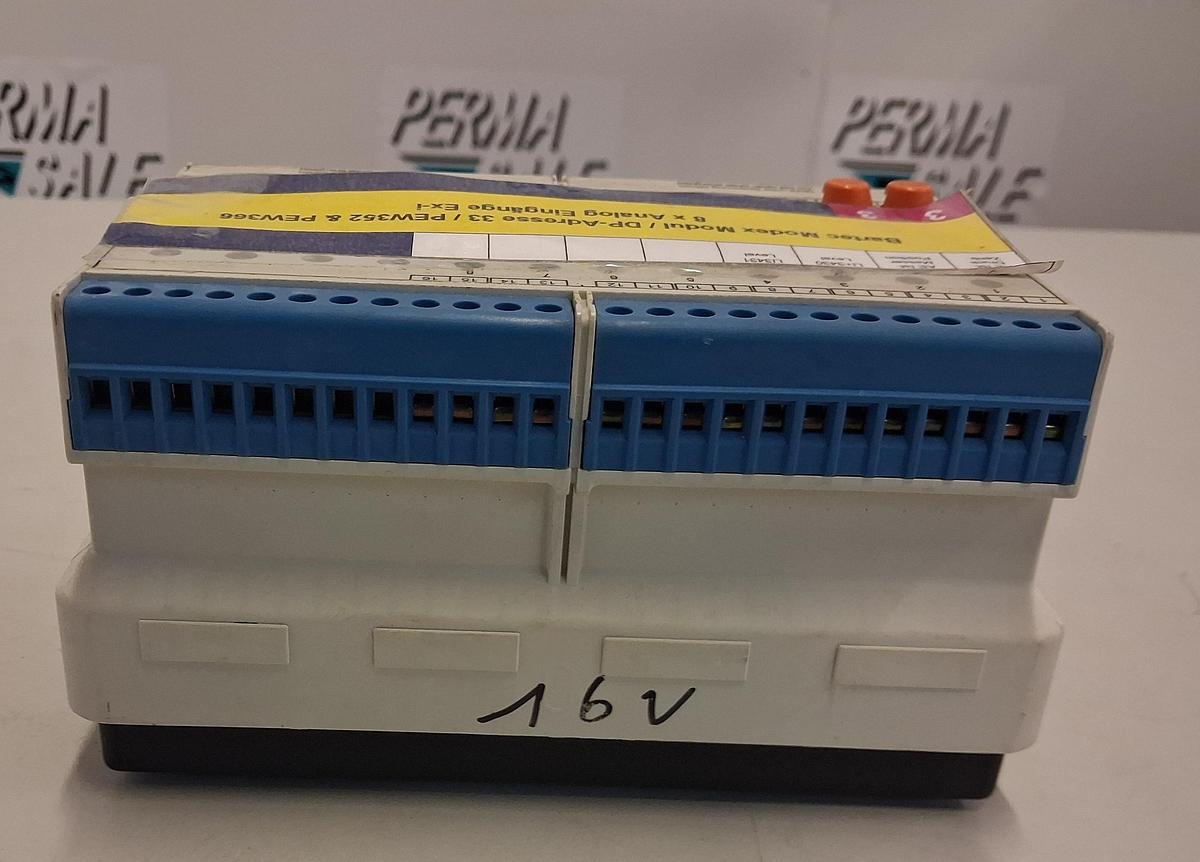

• Zustand: Gebraucht, voll funktionsfähig, sichtbare Gebrauchsspuren (z. B. Markierung „16V“)
