Bartec PROFIBUS DP-Modul / Ex-Transmitter mit der DP-Adresse 25

Das Bartec PROFIBUS DP-Modul / Ex-Transmitter mit der DP-Adresse 25 ist eine explosionsgeschützte I/O-Komponente zur sicheren Verarbeitung von analogen Signalen in gefährdeten Bereichen. Mit seinen 8 analogen Ex-i Eingängen (4–20 mA) eignet sich das Modul ideal für die Integration in bestehende Prozessautomatisierungen in Zone 1/2 nach ATEX-Richtlinien.

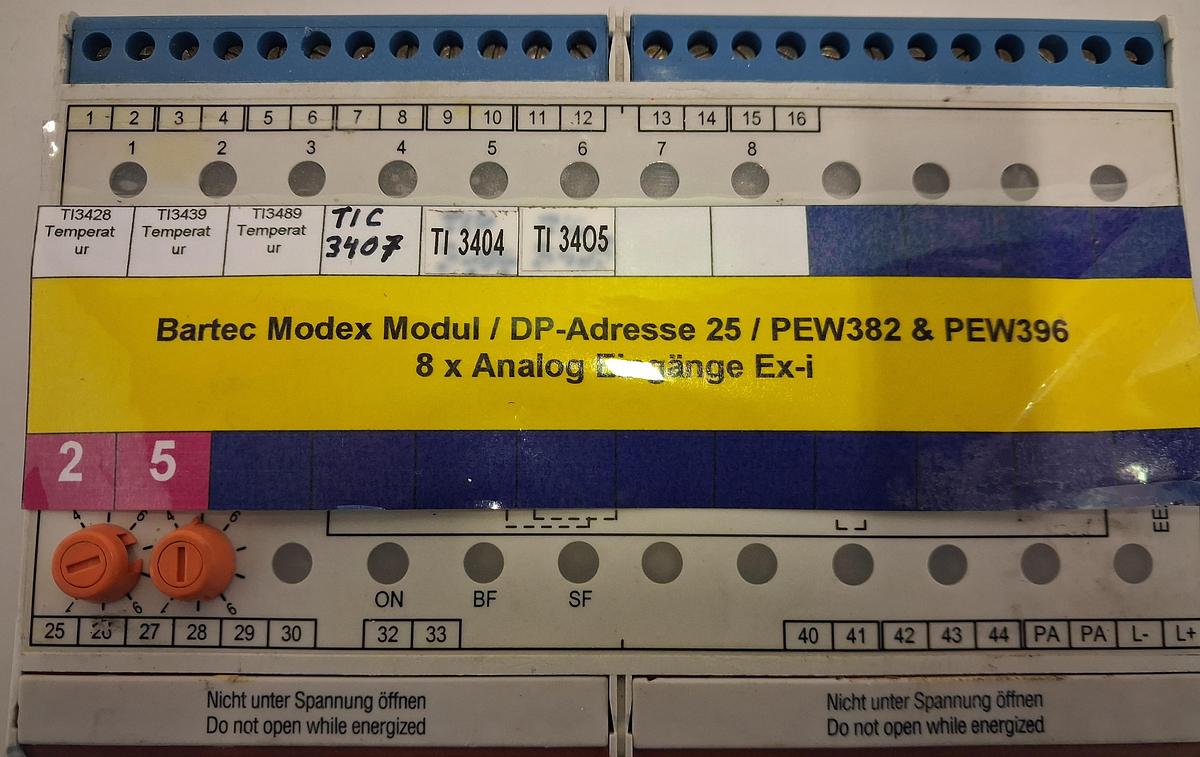

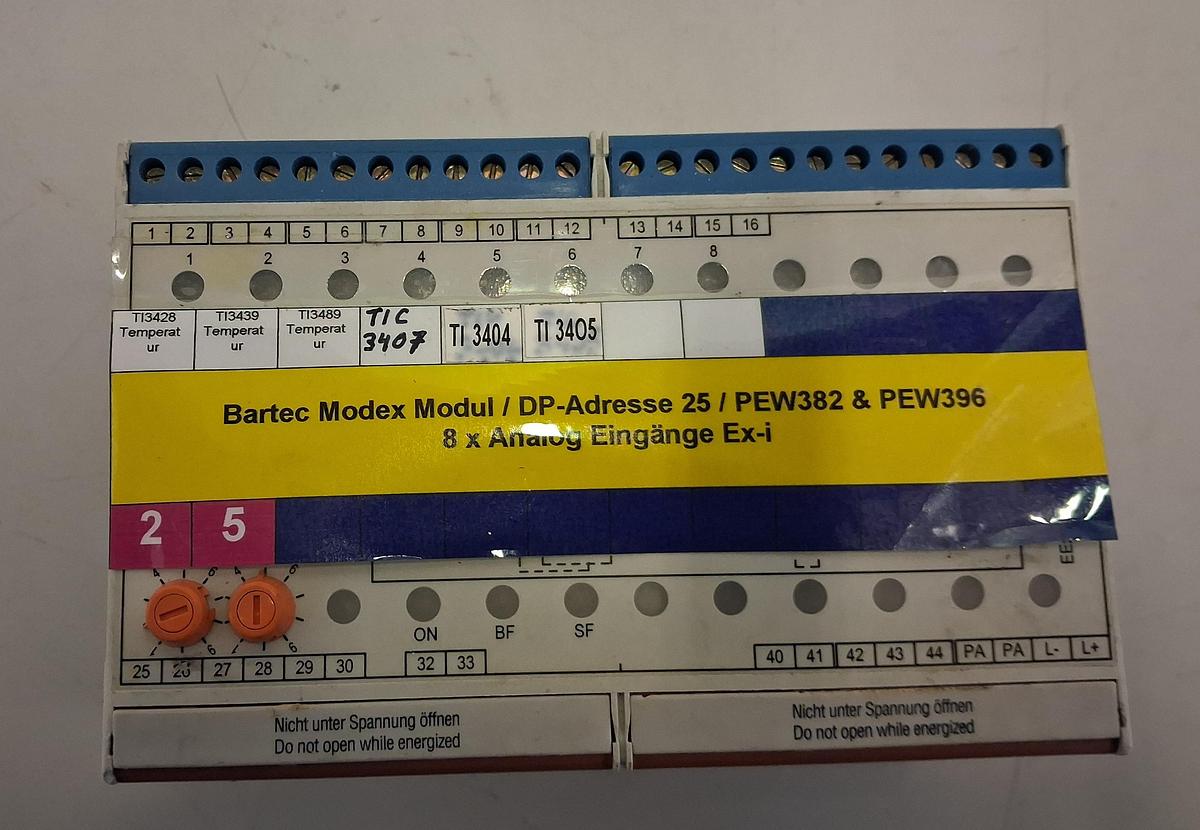

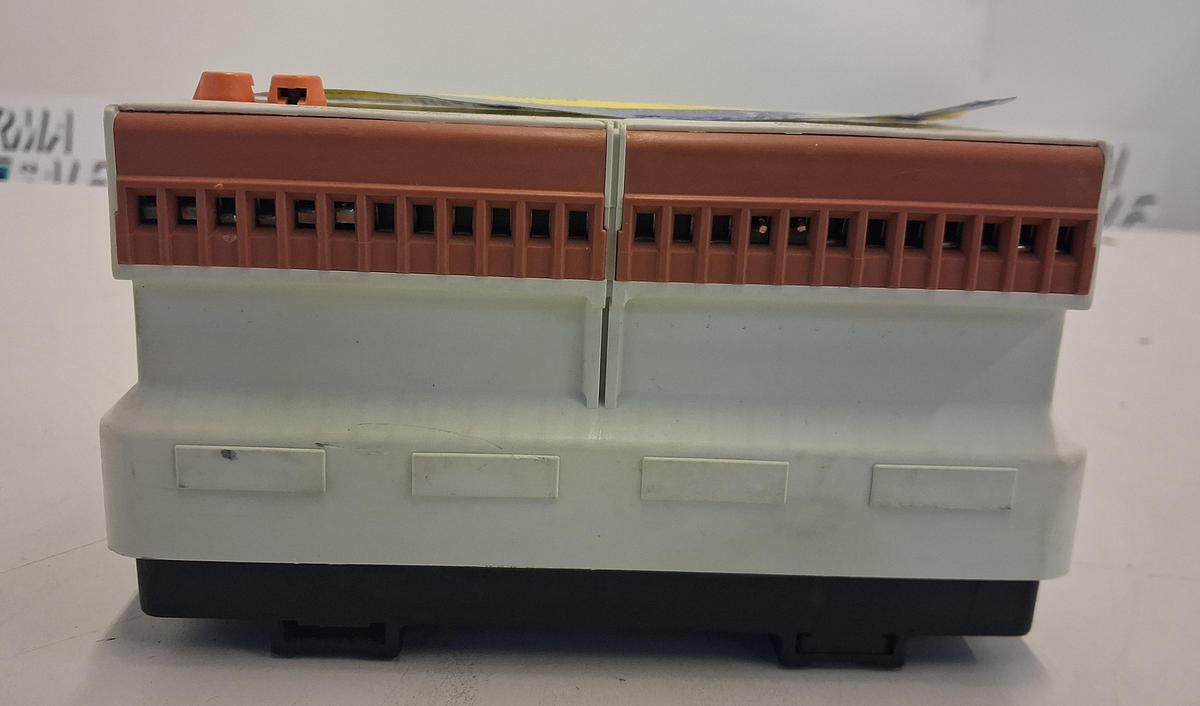

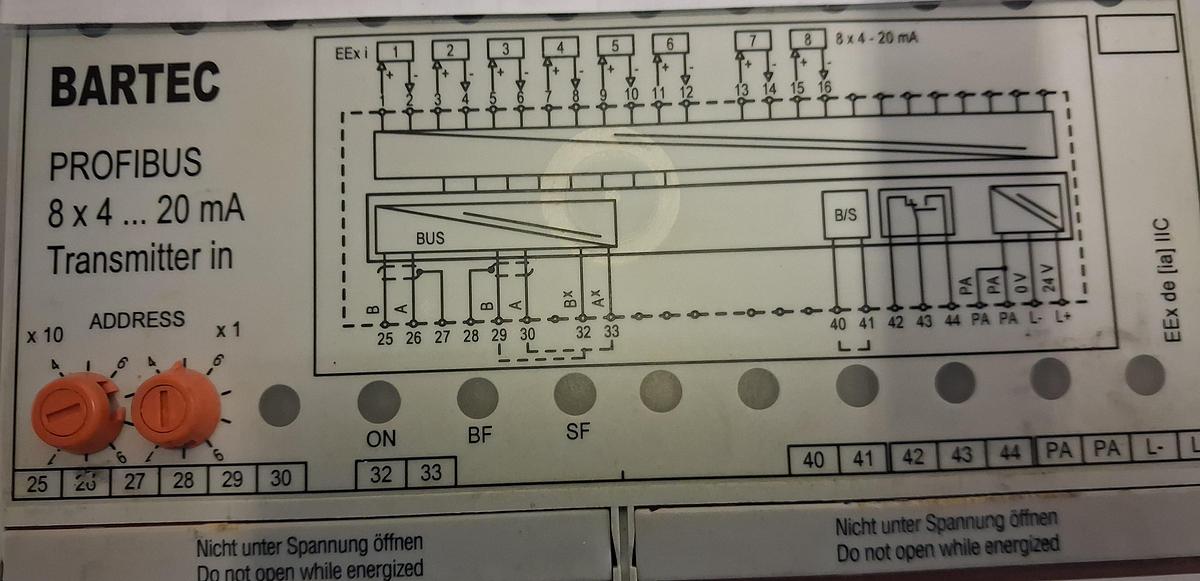

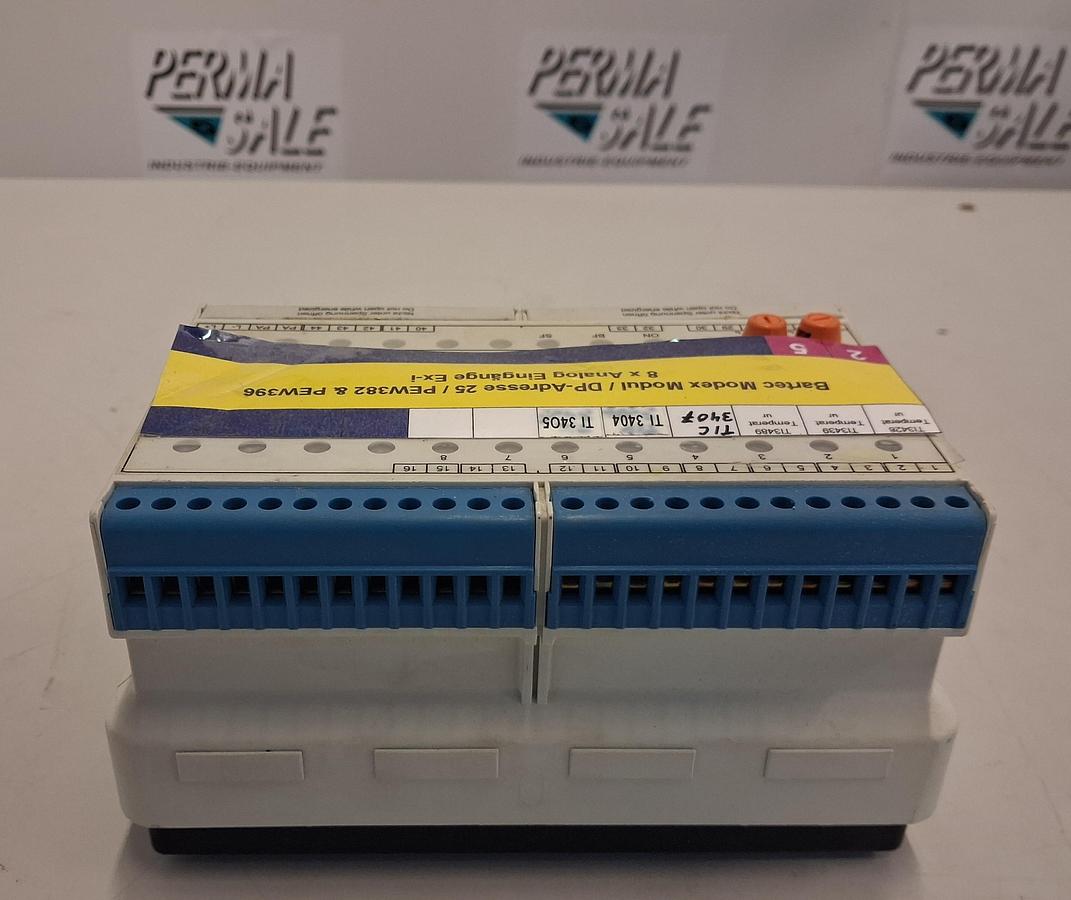

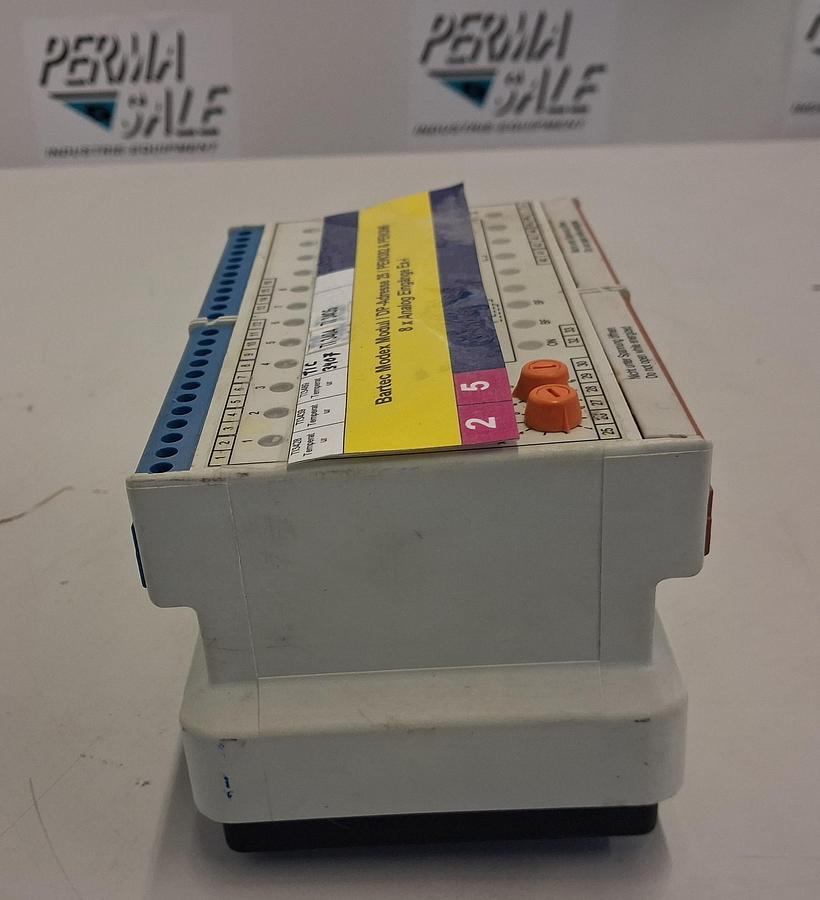

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen sind.

Vorteile:

• Explosionsschutz gemäß ATEX: II 2G Ex ib [ia] IIC T4
• 8 analoge Ex-i Eingänge: ideal für präzise Messwerterfassung
• Prozessintegration: PROFIBUS-DP Kommunikation (Adresse 25, PEW382 & PEW396)
• Statusüberwachung: Diagnose-LEDs (BF, SF) für schnelle Fehlererkennung
• Robust & Kompakt: DIN-Schienenmontage, platzsparend im Schaltschrank

2. Allgemeine Funktionen

• Erfassung von Messwerten über 8 galvanisch getrennte Ex-i Eingänge (4–20 mA)
• Digitale Anbindung via PROFIBUS-DP (z. B. an Siemens S7-300/S7-400)
• Einfache Adressierung über DIP-Schalter (Adresse 25)
• Integrierte Fehleranzeige durch LEDs
• Schutzart und Isolation für den Einsatz in Zone 1 & 2
• Hutschienenmontage (EN 60715)

3. CO₂-Einsparung

Wird dieses Modul weiterverwendet, statt durch ein Neugerät ersetzt zu werden, ergibt sich eine relevante CO₂-Ersparnis:

♻️ Geschätzte CO₂-Einsparung: 210 – 290 kg CO₂

Dies entspricht etwa dem CO₂-Ausstoß einer Fahrt von ca. 1.000 km mit einem durchschnittlichen Pkw.

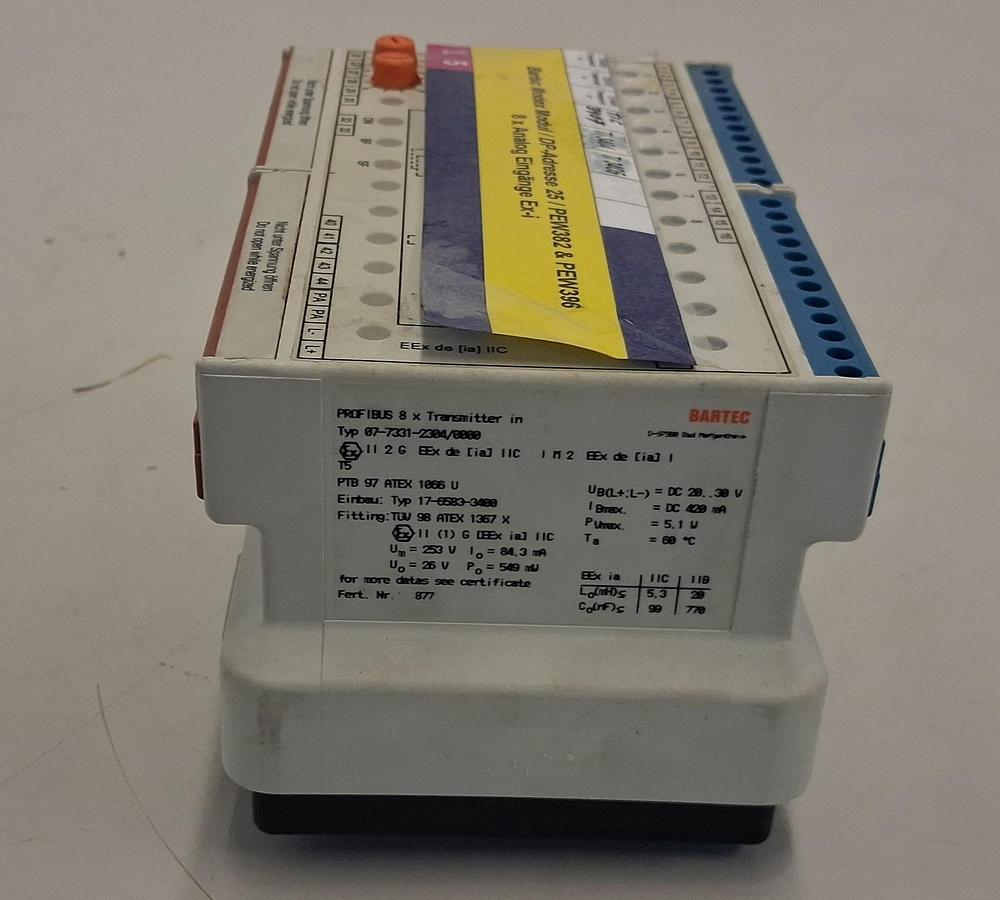

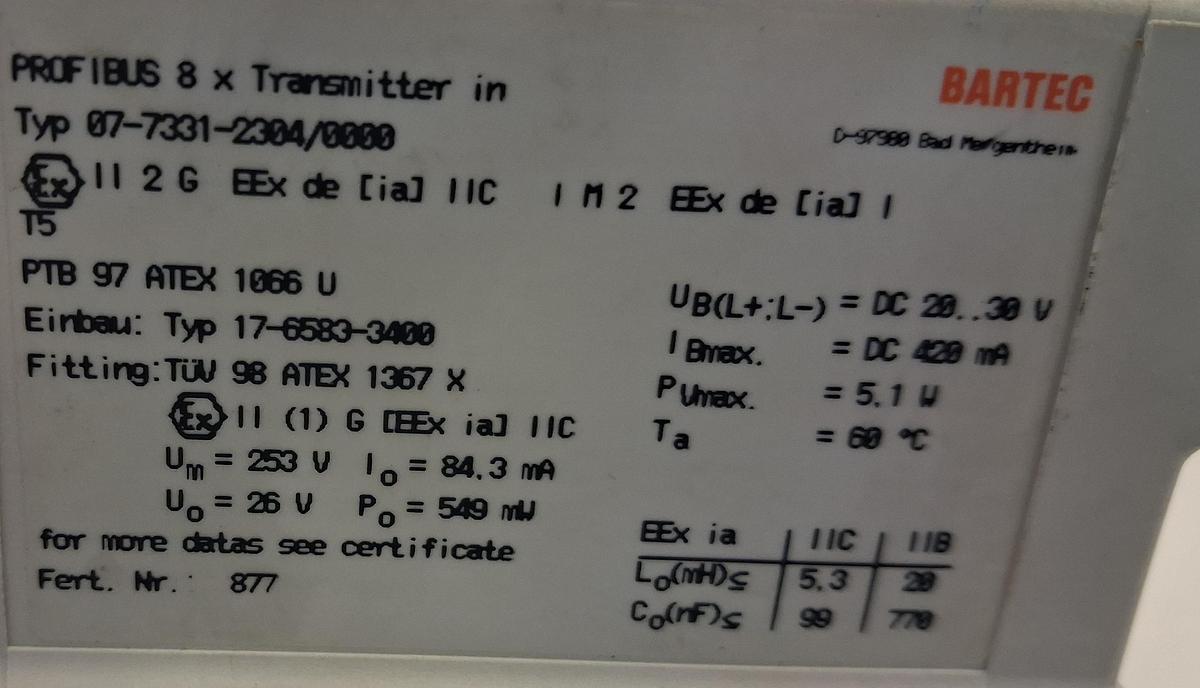

4. Gerätedetails (Typenschilddaten auf Deutsch)

Hersteller: Bartec GmbH

Modell: PROFIBUS DP Modul / Ex i Transmitter

Typ: 07-7331-0000 / 07-6830-0400

Seriennummer: nicht eindeutig lesbar

Technische Daten:

• Versorgungsspannung: 18 – 30 V DC
• Stromaufnahme: max. 100 mA
• Leistung: ca. 2,5 W
• Schnittstelle: PROFIBUS-DP
• DP-Adresse: 25
• Prozessabbild: PEW382 & PEW396
• Eingänge: 8 x Analog Ex-i Eingänge (4–20 mA)
• Ex-Schutz: II 2G Ex ib [ia] IIC T4
• Zulassung: PTB 99 ATEX 1367 X
• Temperaturbereich: -20 °C bis +60 °C
• Herkunft: Made in Germany
• Zustand: Gebraucht, technisch einwandfrei, Gebrauchsspuren vorhanden
