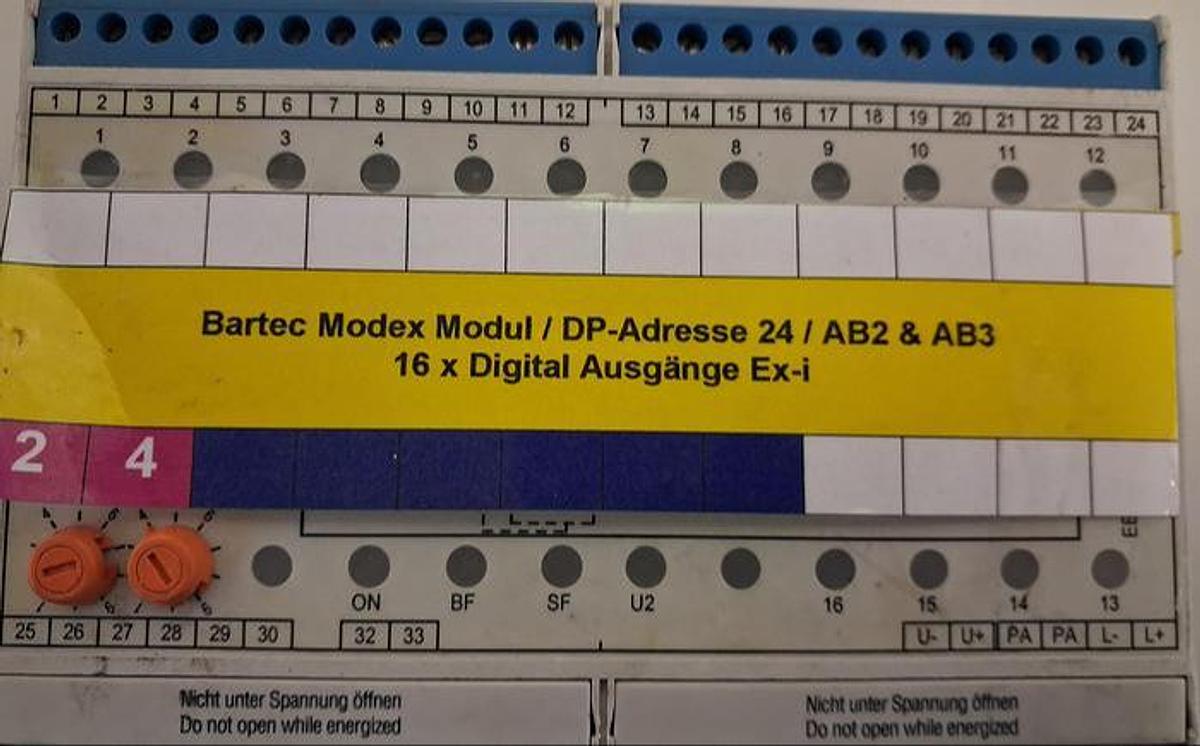

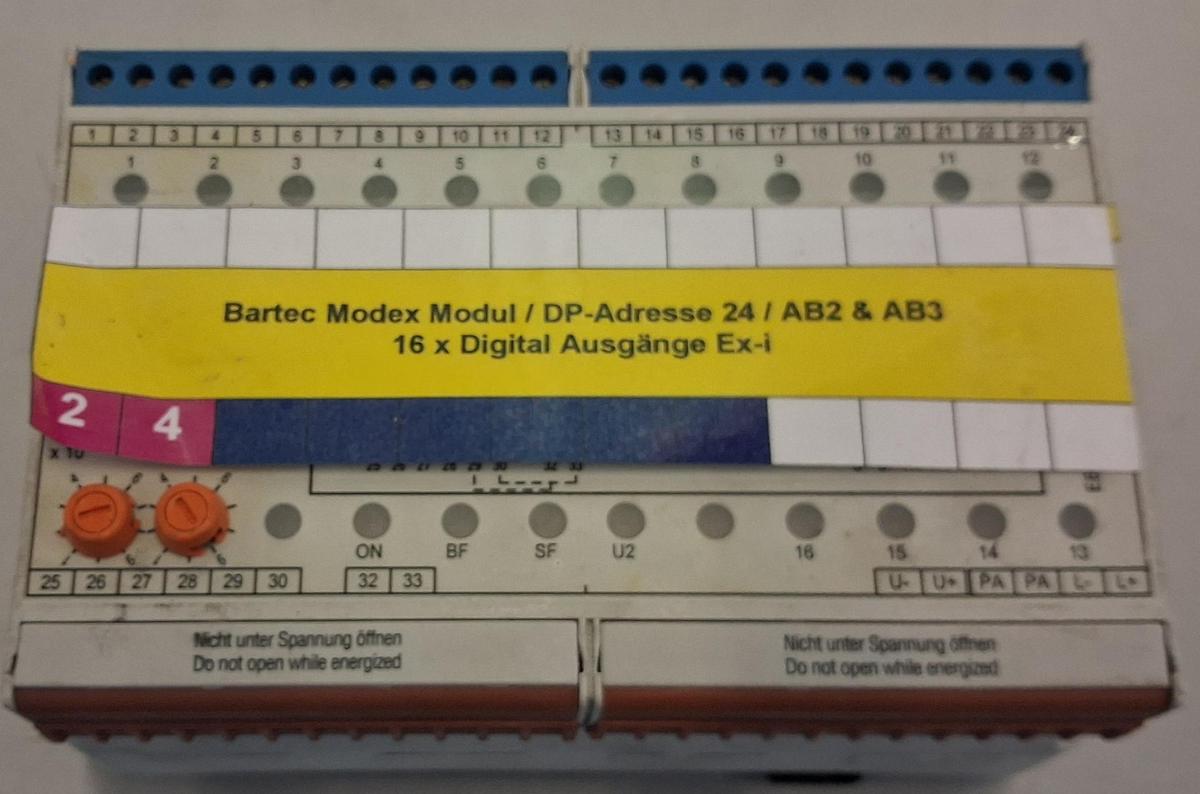

Bartec Modex PROFIBUS DP-Modul mit DP-Adresse 24 ist ein digitales Ex-i Ausgangsmodul

Das Bartec Modex PROFIBUS DP-Modul mit DP-Adresse 24 ist ein digitales Ex-i Ausgangsmodul für den sicheren Betrieb in explosionsgefährdeten Bereichen der Zone 1/2. Ausgestattet mit 16 digitalen Ex-i Ausgängen eignet sich dieses Modul ideal zur Ansteuerung von Aktoren in sicherheitsrelevanten Prozessumgebungen. Die Kommunikation erfolgt über PROFIBUS-DP (AB2 & AB3).

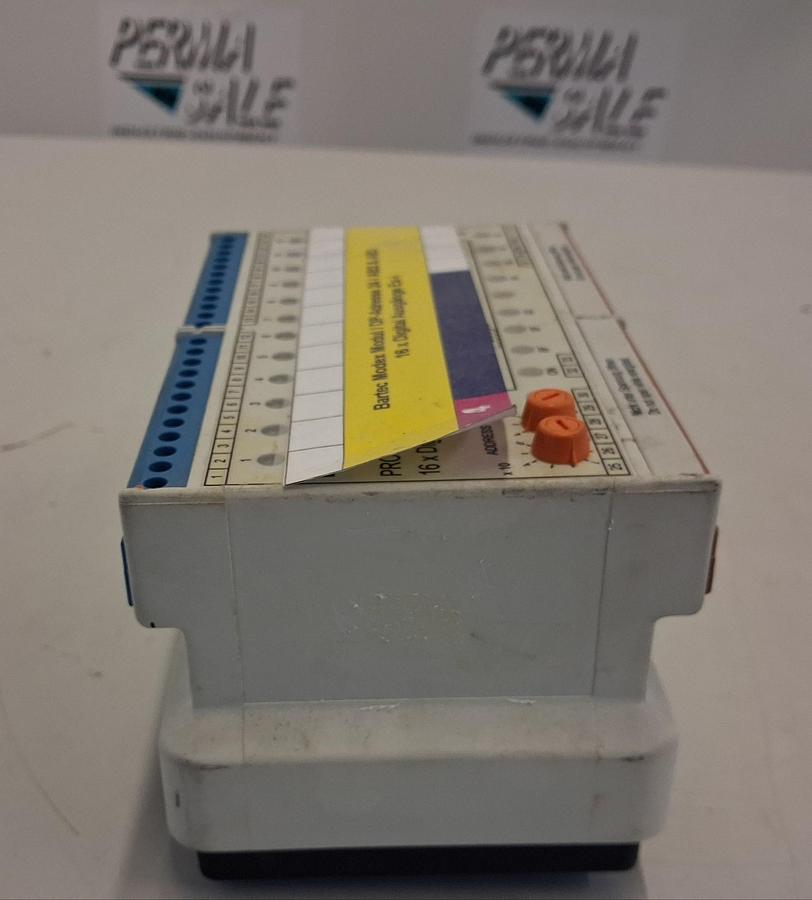

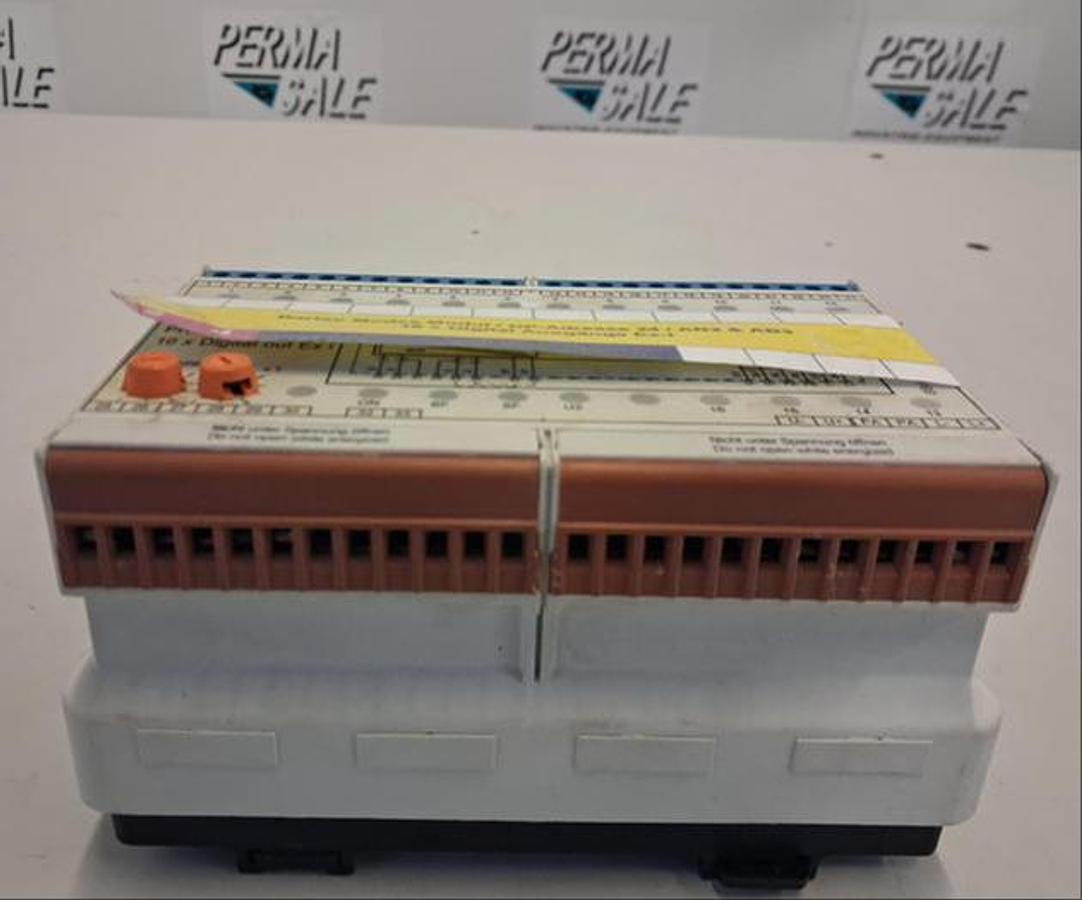

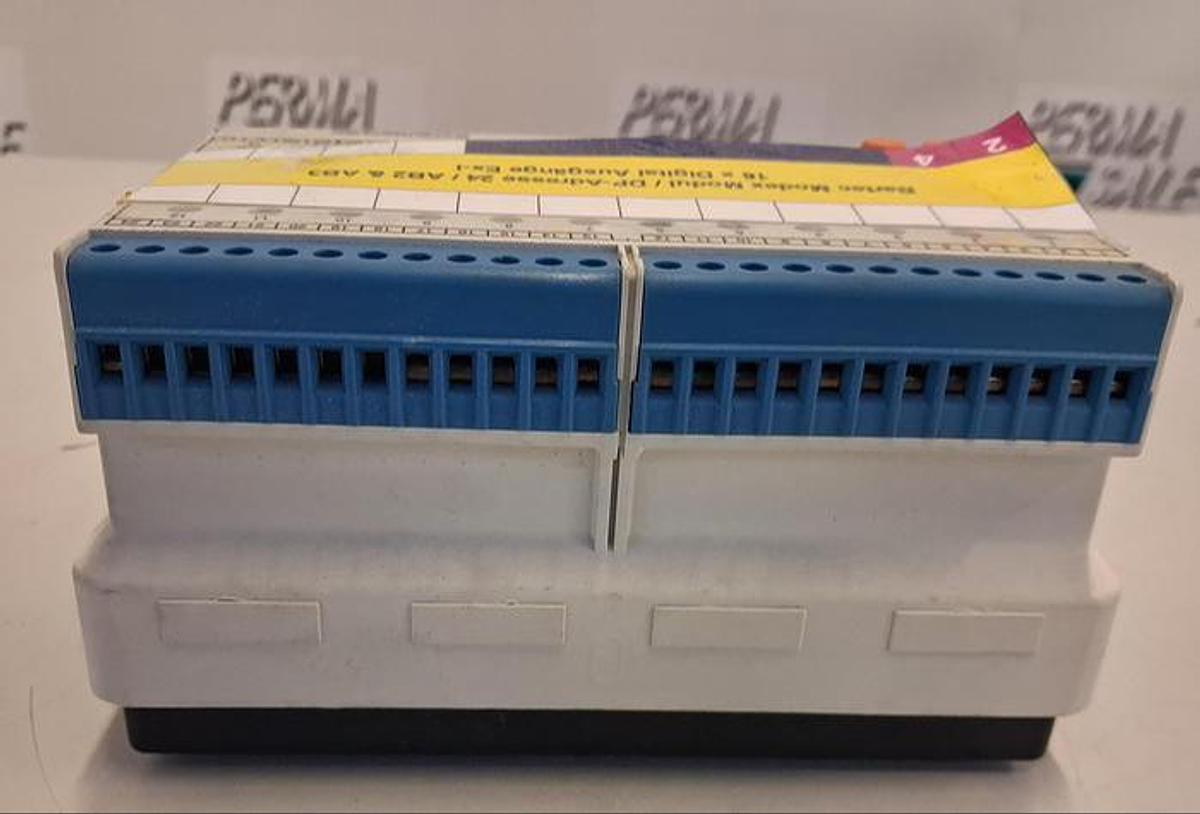

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen sind.

Vorteile:

• Ex-zertifiziert: Für Zone 1/2 nach ATEX II 2G EEx de [ib] IIC
• 16 digitale Ausgänge (Ex-i): Für Ventile, Relais, optische Signalgeber u. v. m.
• Kommunikation: PROFIBUS-DP fähig (AB2 & AB3)

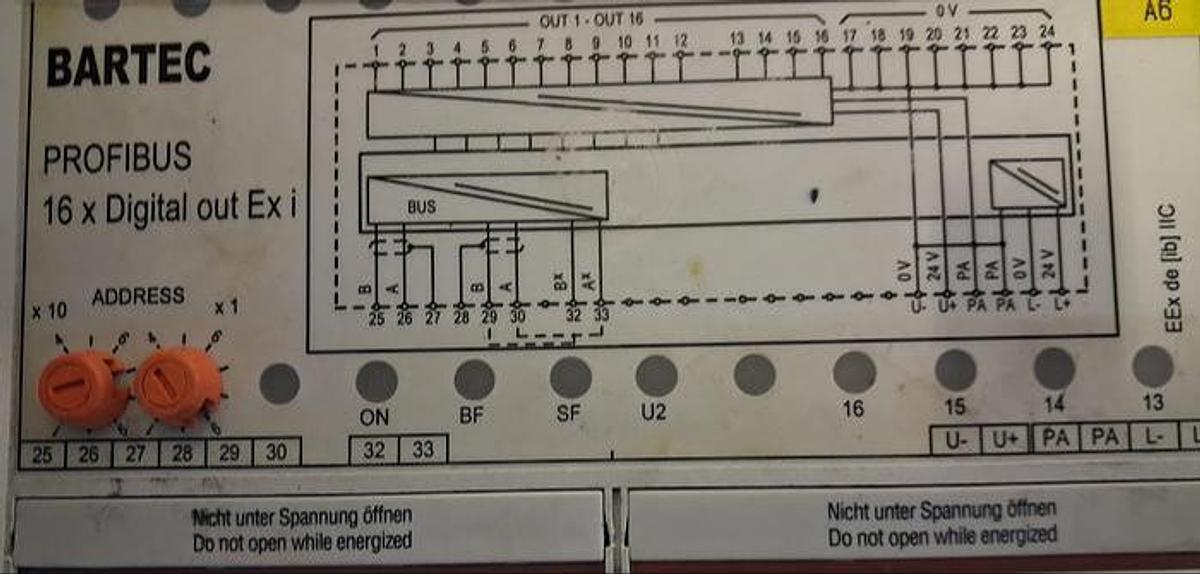

• Statusanzeigen: Integrierte Diagnose-LEDs (ON, BF, SF, U2, OUT)
• Robuste Bauweise: Hutschienenmontage, industrietauglich

2. Allgemeine Funktionen

• 16 digitale Ex-i Ausgänge für Aktoren in explosionsgefährdeten Bereichen
• Kompatibel mit gängigen Steuerungen via PROFIBUS-DP
• Adressierbar über DIP-Schalter (Adresse 24)
• Integrierte Kurzschlussüberwachung
• Potentialtrennung
• Gehäuse für Standard-Hutschiene (DIN EN 60715)

3. CO₂-Einsparung

Durch den Weiterverkauf dieses digitalen Ex-Moduls wird die CO₂-intensive Neuproduktion vermieden. Basierend auf Erfahrungswerten:

♻️ Geschätzte CO₂-Einsparung: 200 – 280 kg CO₂

Dies entspricht etwa dem CO₂-Ausstoß einer 950 km langen Autofahrt mit einem Mittelklassefahrzeug.

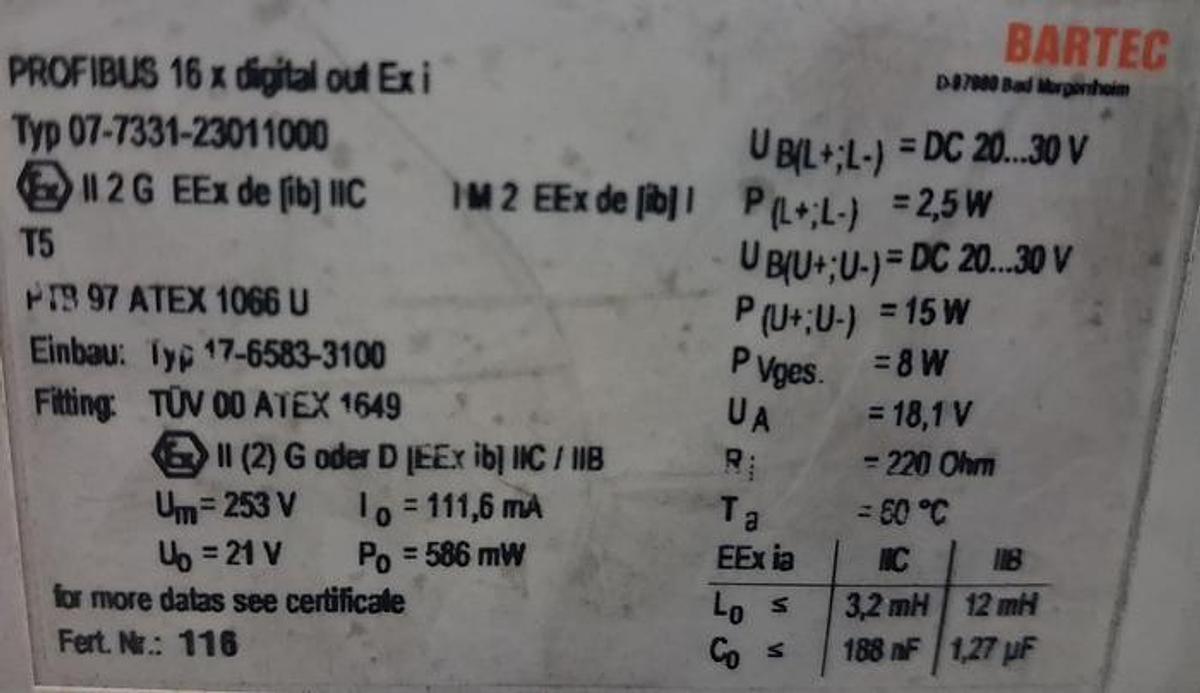

4. Gerätedetails (Typenschilddaten auf Deutsch)

Hersteller: Bartec GmbH

Modell: Digital Out Ex-i Modul

Typ: 07-7331-1000 / 07-6583-3100

Seriennummer: Nicht vollständig lesbar

Technische Daten:

• Spannung: 18 – 30 V DC
• Stromaufnahme: max. ca. 110 mA
• Leistung: ca. 2,5 – 3 W
• Bus: PROFIBUS-DP
• DP-Adresse: 24
• Prozessabbild: AB2 & AB3
• Kanäle: 16 digitale Ausgänge Ex-i
• Ex-Schutz: II 2G EEx de [ib] IIC T4
• ATEX-Zertifikat: PTB 00 ATEX 1649
• Zulassung für Zone 1/2
• Temperaturbereich: -20 °C bis +60 °C
• Herkunft: Made in Germany
• Zustand: Gebraucht, technisch geprüft, optische Gebrauchsspuren vorhanden
