Bartec Modex PROFIBUS Modul mit DP-Adresse 34 digitales Ex-i Ausgangsmodul

Das Bartec Modex PROFIBUS Modul mit DP-Adresse 34 ist ein digitales Ex-i Ausgangsmodul mit besonderer Eignung für NOT-AUS Anwendungen in explosionsgefährdeten Bereichen (Zone 1/2). Mit 16 digitalen Ex-i Ausgängen und PROFIBUS-DP-Anbindung (AB4 & AB5) ist dieses Modul für sicherheitskritische Steuerungsaufgaben konzipiert.

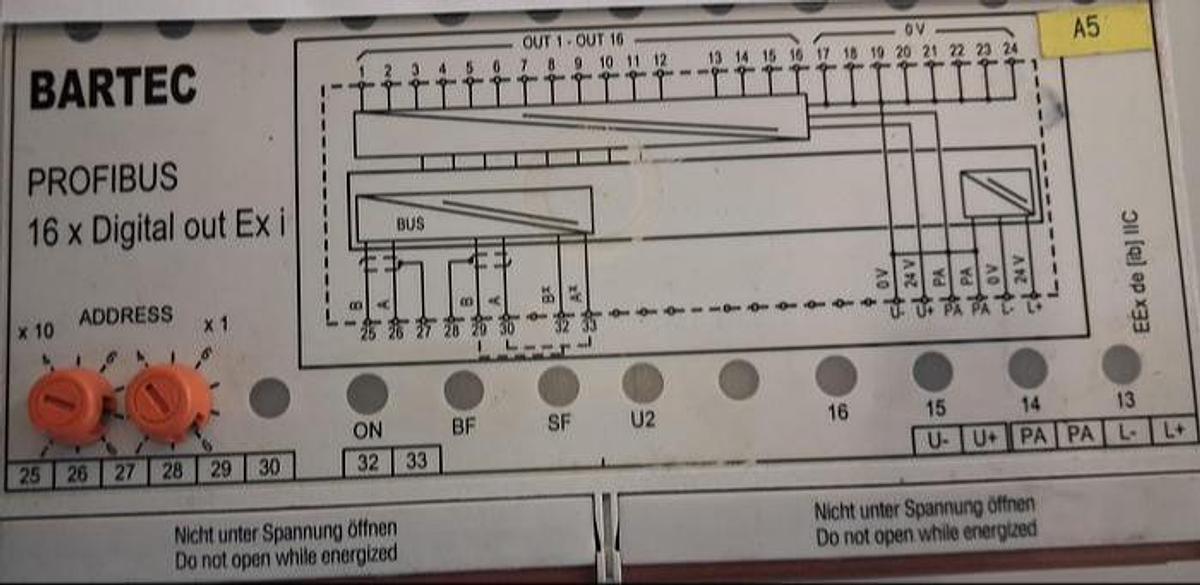

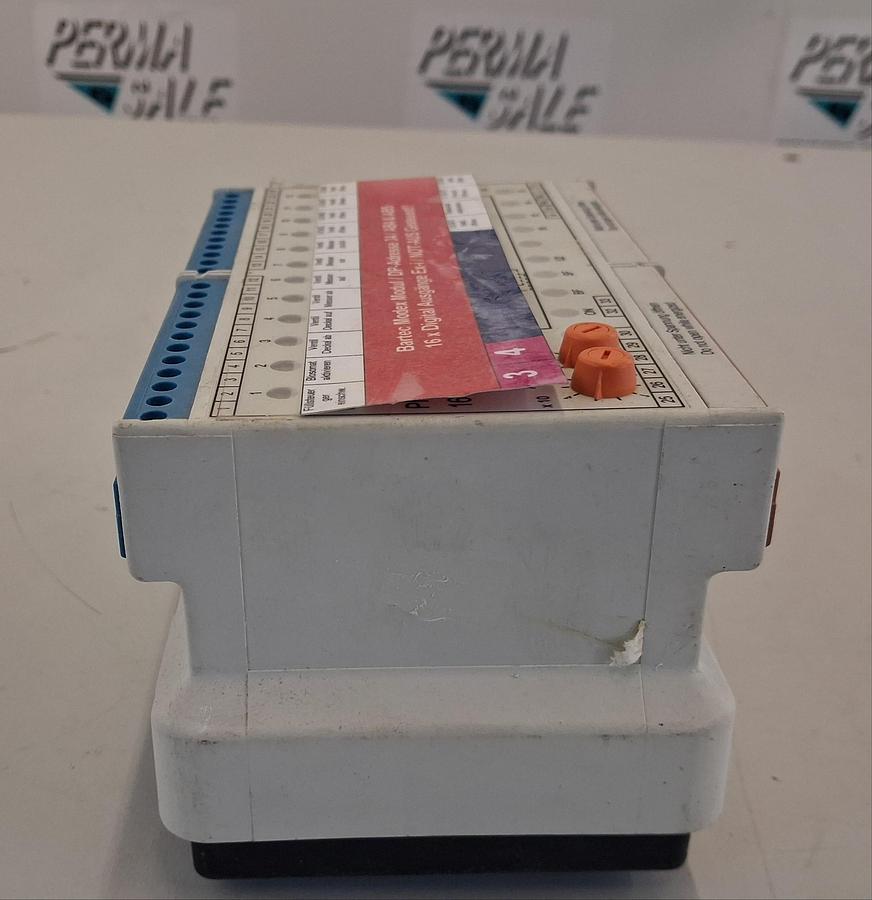

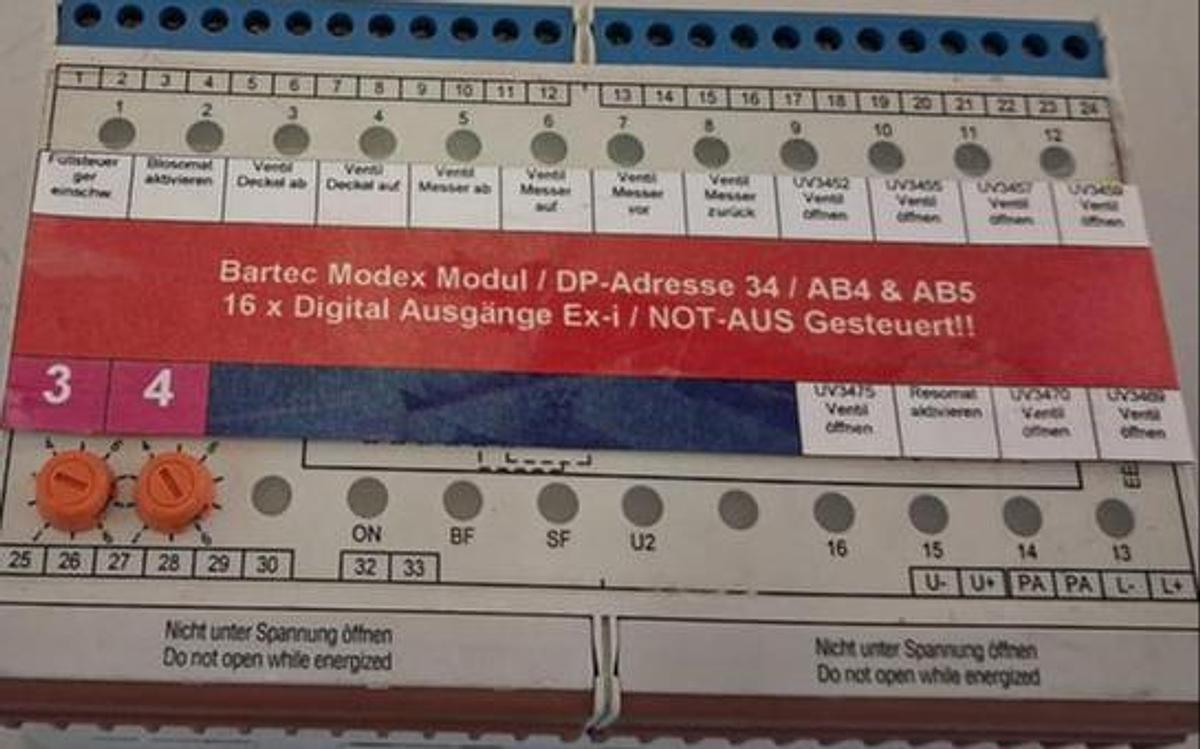

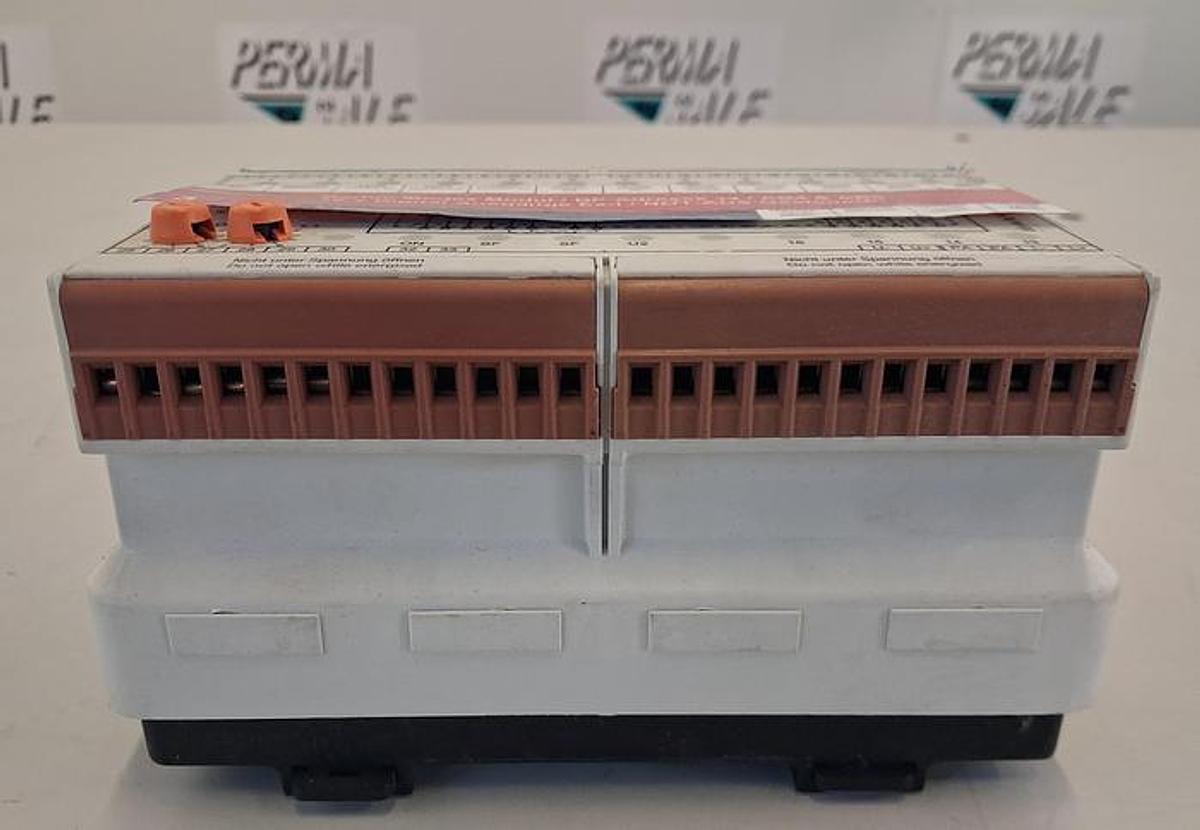

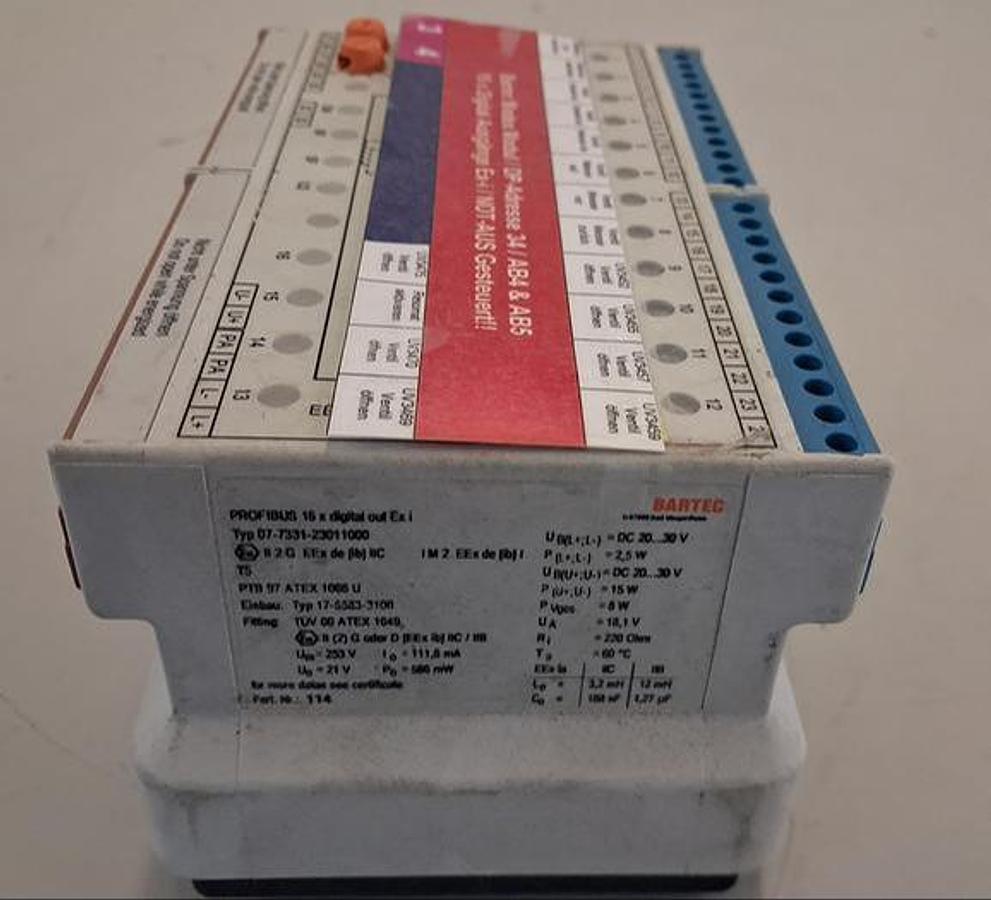

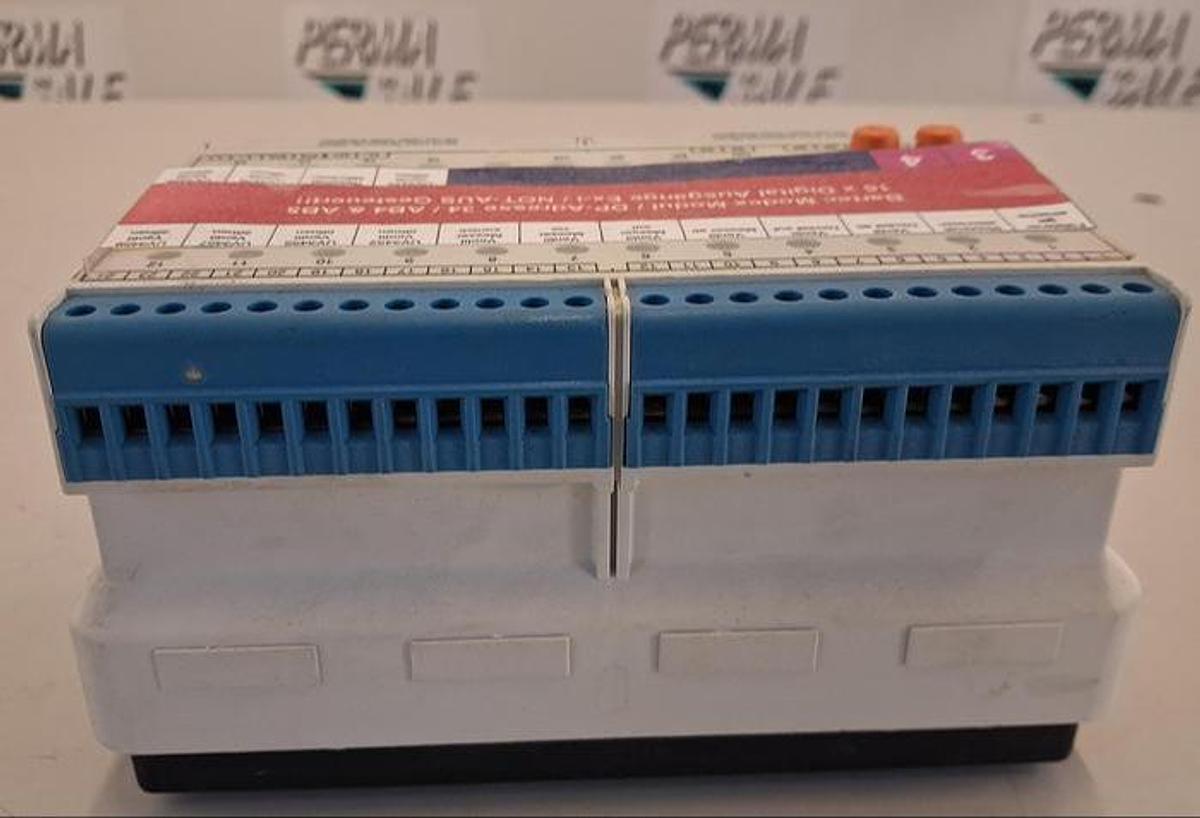

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen sind.

Vorteile:

• Ex-Schutz nach ATEX II 2G EEx de [ib] IIC T5
• NOT-AUS geeignet: Besonders ausgelegt für sicherheitsrelevante Abschaltungen
• 16 digitale Ausgänge (Ex-i): für Aktoren wie Ventile, Leuchten, Relais
• Duale Busintegration: PROFIBUS-DP, direkt abbildbar auf AB4 & AB5
• Status-LEDs: Für einfache Diagnose bei Inbetriebnahme und Wartung
• Kompaktes Design: Für platzsparende Montage auf Hutschiene

2. Allgemeine Funktionen

• 16 digitale Ex-i Ausgänge für Schaltvorgänge in Zone 1 / 2
• Geeignet für sicherheitsrelevante Anwendungen (z. B. NOT-AUS)
• Adressvergabe über DIP-Schalter (Adresse 34)
• Vollständig galvanisch getrennt
• Kurzschluss- und Überlastüberwachung
• PROFIBUS-DP Kommunikation
• LED-Anzeigen für Betriebszustand und Ausgangssignale

3. CO₂-Einsparung

Durch Wiederverwendung dieses Ex-i Ausgangsmoduls wird die energie- und ressourcenintensive Neuproduktion eingespart.

♻️ Geschätzte CO₂-Einsparung: 210 – 280 kg CO₂

Das entspricht etwa 1.000 km Fahrstrecke mit einem durchschnittlichen Pkw oder dem jährlichen Stromverbrauch eines kleinen Kühlschranks.

4. Gerätedetails (Typenschilddaten auf Deutsch)

Hersteller: Bartec GmbH

Modell: PROFIBUS 16 x Digital Out Ex-i | NOT-AUS geeignet

Typ: 07-7331-2301/00

Seriennummer: 114

Technische Daten:

• Versorgungsspannung: 18 – 30 V DC
• Stromaufnahme: ca. 120 mA
• Leistungsaufnahme: ~2,6 W
• Kommunikation: PROFIBUS-DP
• DP-Adresse: 34
• Prozessabbild: AB4 & AB5
• Kanäle: 16 digitale Ausgänge Ex-i
• Sicherheitsfunktion: NOT-AUS tauglich
• Ex-Schutz: II 2G EEx de [ib] IIC T5
• ATEX-Zertifikat: PTB 02 ATEX 1096
• Temperaturbereich: -20 °C bis +60 °C
• Herkunft: Made in Germany
• Zustand: Gebraucht, guter Zustand mit leichten Gebrauchsspuren
