Bartec Modex PROFIBUS Modul mit DP-Adresse 23 digitales Ex-i Ausgangsmodul mit 16 Kanälen

Das Bartec Modex PROFIBUS Modul mit DP-Adresse 23 ist ein digitales Ex-i Ausgangsmodul mit 16 Kanälen für den Einsatz in explosionsgefährdeten Bereichen (Zone 1/2). Es bietet zuverlässige Ansteuerung von Aktoren wie Ventilen oder Leuchten – direkt über PROFIBUS-DP (AB0 & AB1). Das Modul eignet sich ideal für Automatisierungsaufgaben in sicherheitskritischen Umgebungen.

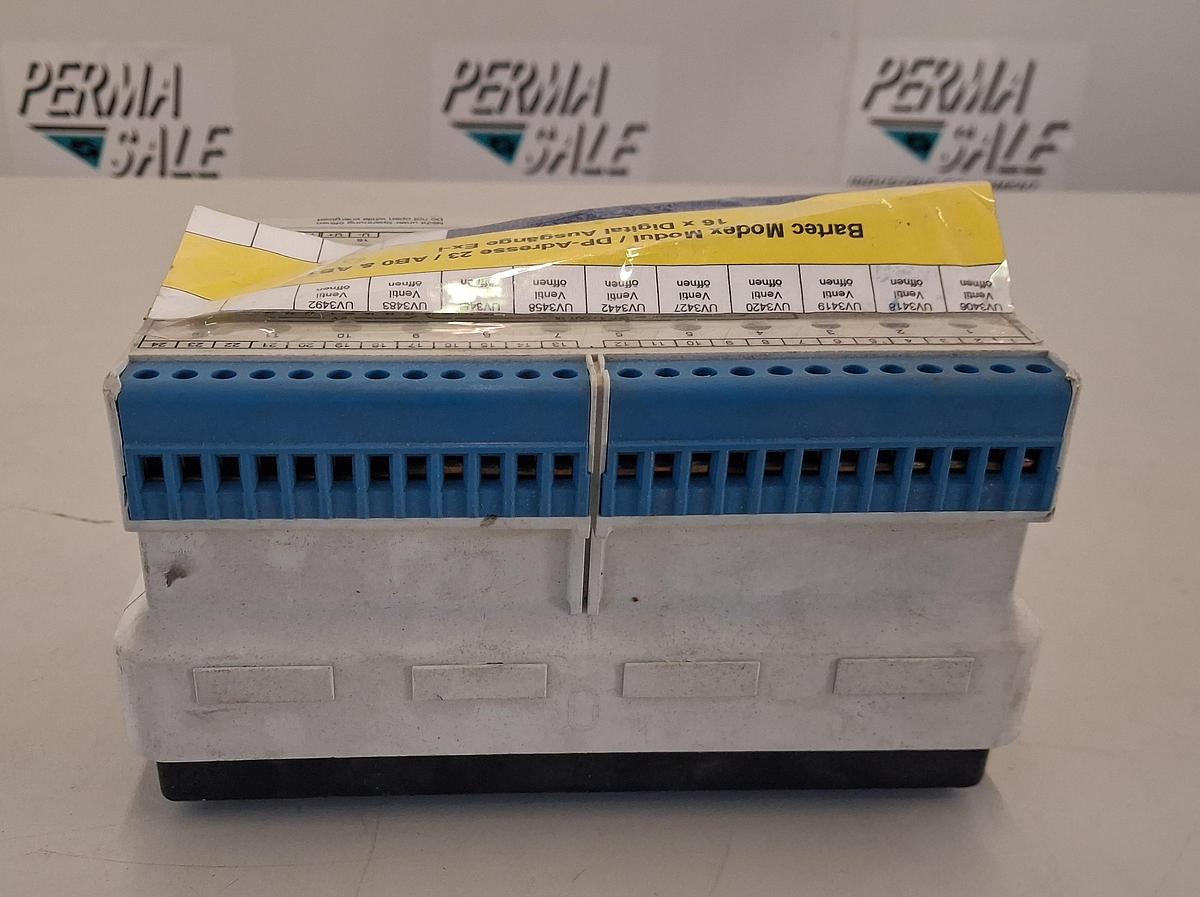

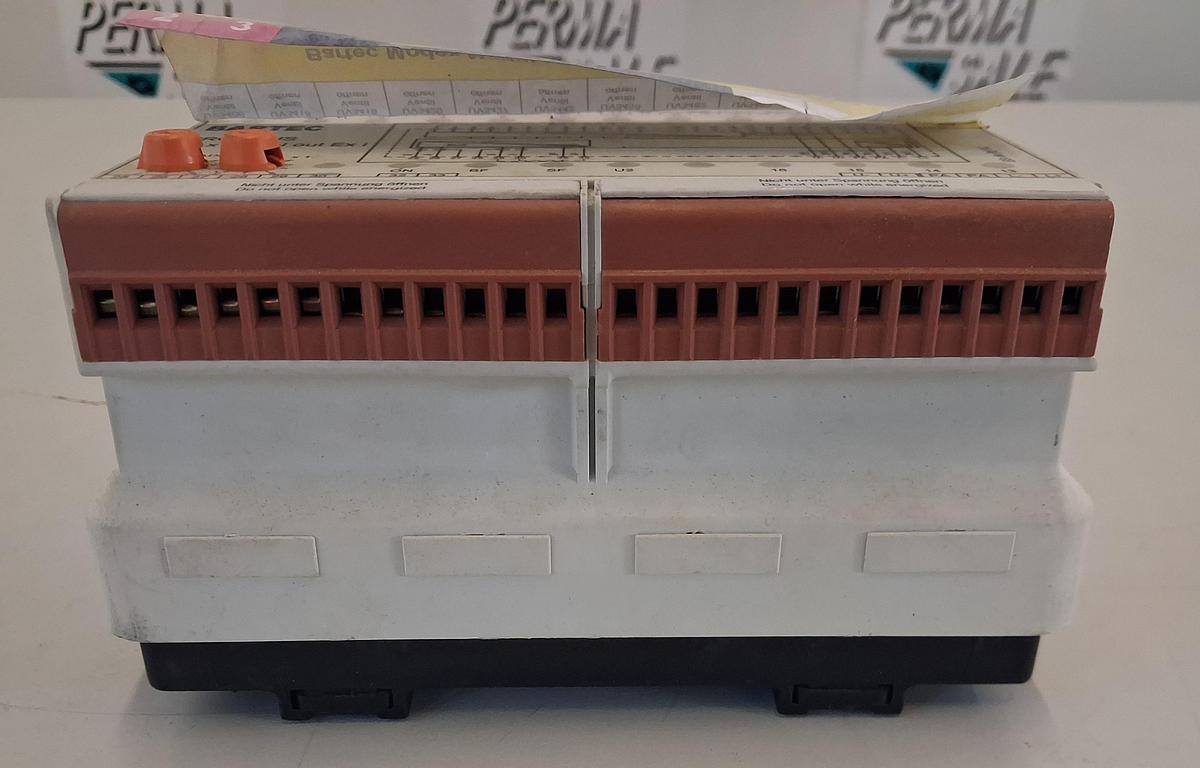

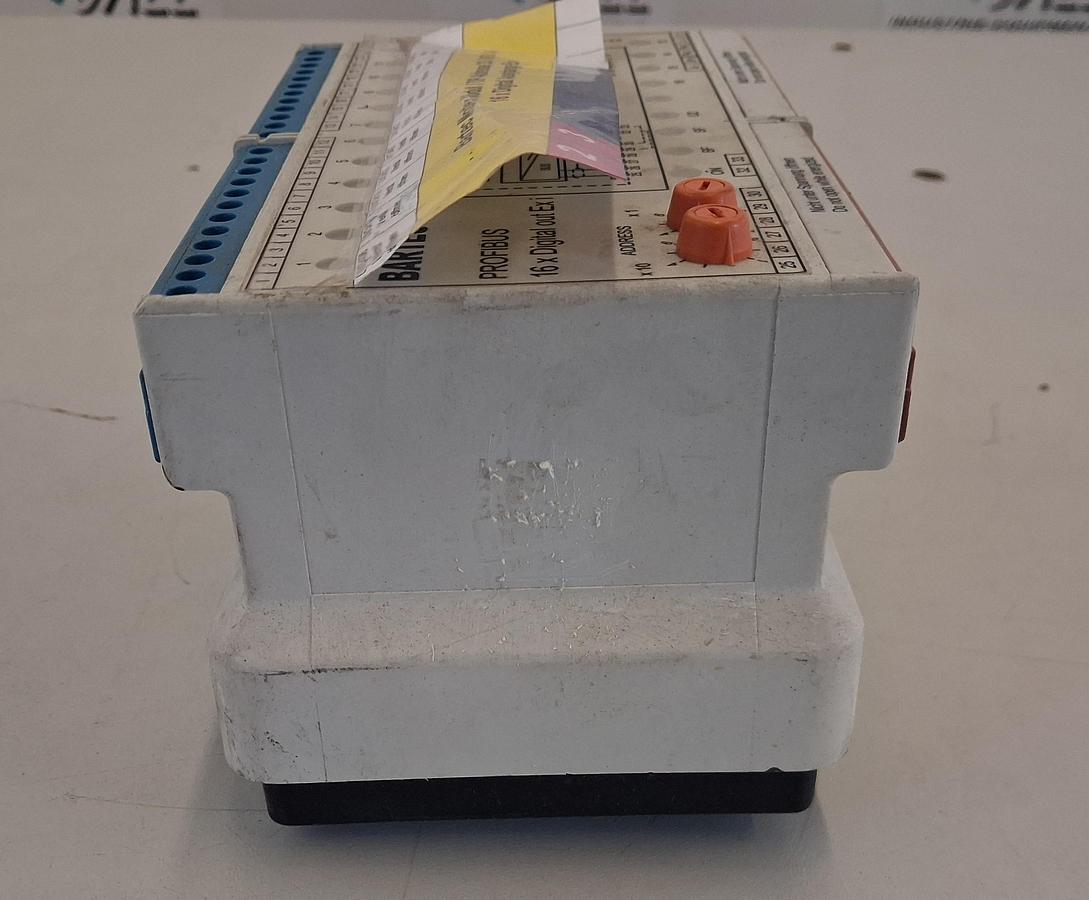

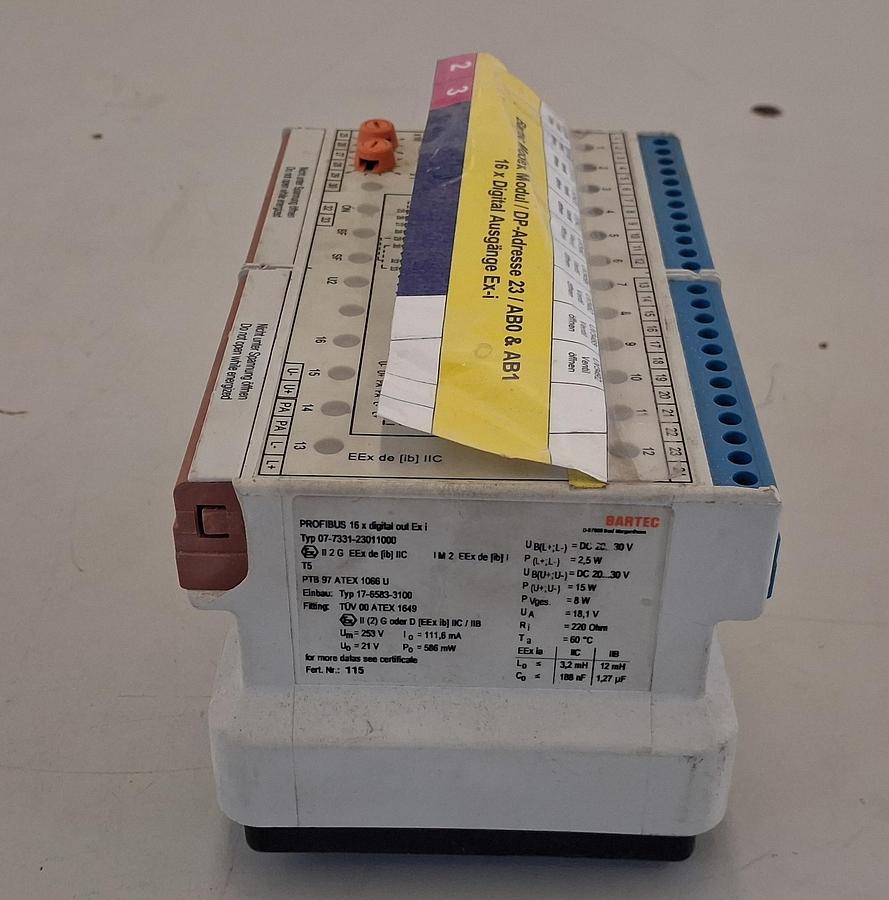

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen sind.

Vorteile:

• Zertifizierter Explosionsschutz: II 2G EEx de [ib] IIC T5
• 16 digitale Ex-i Ausgänge: Für sichere Signalübertragung in Ex-Zonen
• Einfache Einbindung: PROFIBUS-DP, Abbildung auf AB0 & AB1

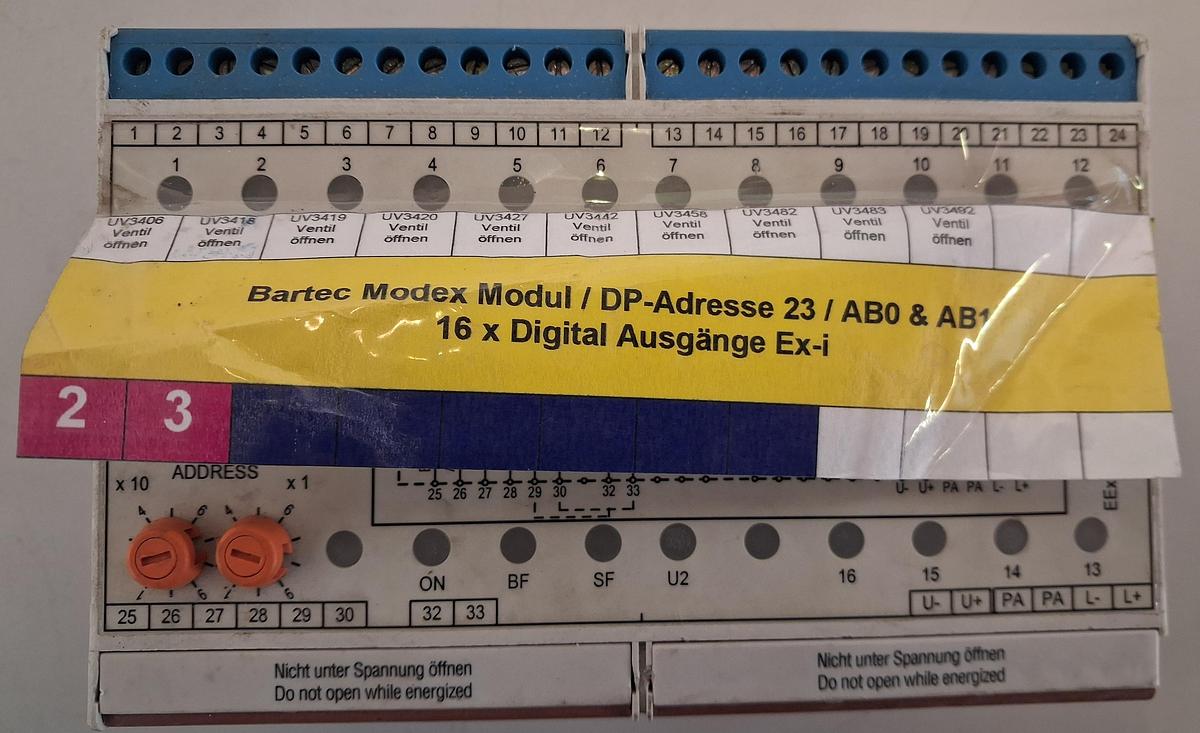

• Statusüberwachung: Diagnose-LEDs für ON, BF, SF, U2
• Platzsparend: Kompaktes Gehäuse zur Hutschienenmontage

2. Allgemeine Funktionen

• Ansteuerung von bis zu 16 Aktoren (z. B. Magnetventile, optische Signalgeber)
• Ex-i Schutzart für Einsatz in Zone 1 / 2
• Galvanische Trennung zwischen Bus, Versorgung und Ausgängen
• PROFIBUS-DP Kommunikation mit fester Adresse (DIP 23)
• Ausgangsüberwachung und LED-Diagnosefunktionen
• Hochverfügbar durch robuste Bauweise

3. CO₂-Einsparung

Die Nutzung dieses gebrauchten Ex-Moduls anstelle eines Neugeräts spart erhebliche Ressourcen – gerade bei ATEX-zertifizierten Geräten mit Spezialkomponenten.

♻️ Geschätzte CO₂-Einsparung: 200 – 280 kg CO₂

Das entspricht rund 950 – 1.000 km Autofahrt oder etwa dem jährlichen Energieverbrauch eines Kühlschranks der Energieklasse C.

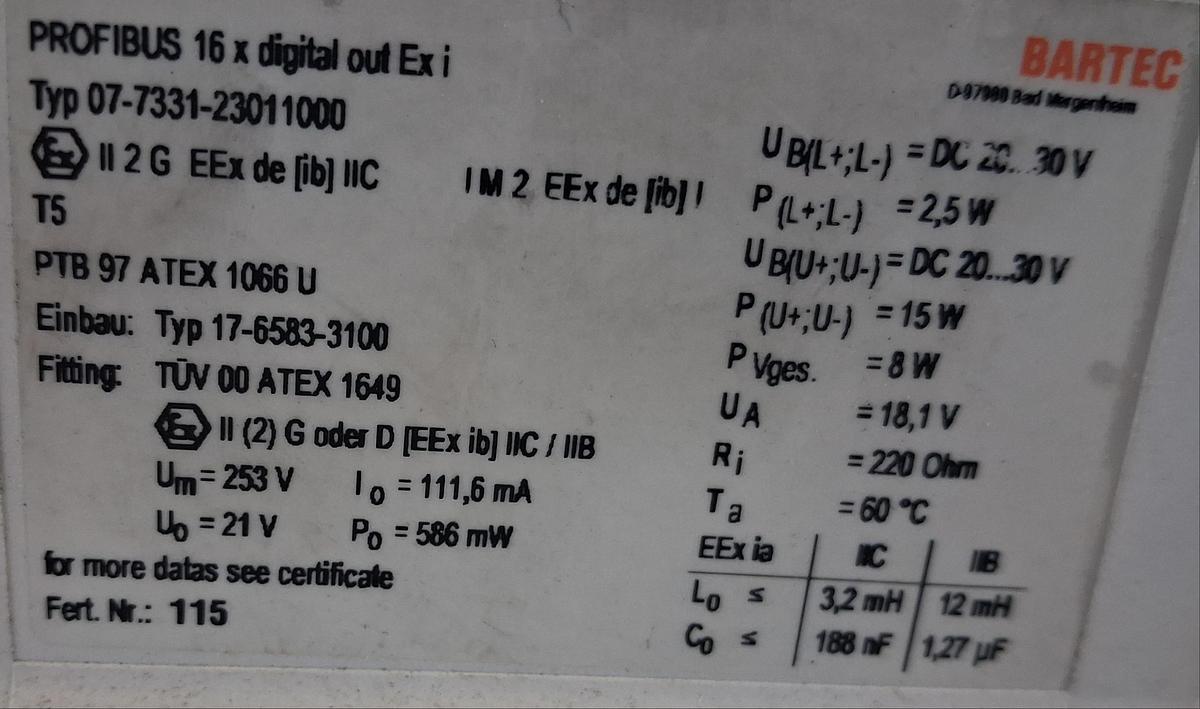

4. Gerätedetails (Typenschilddaten auf Deutsch)

Hersteller: Bartec GmbH

Modell: PROFIBUS 16 x Digital Out Ex-i

Typ: 07-7331-2301/00

Seriennummer: 115

Technische Daten:

• Versorgungsspannung: 18 – 30 V DC
• Stromaufnahme: ca. 111 mA
• Leistung: ca. 2,5 W
• Kommunikation: PROFIBUS-DP
• DP-Adresse: 23
• Prozessabbild: AB0 & AB1
• Ausgänge: 16 digitale Ex-i Kanäle
• Zertifizierung: II 2G EEx de [ib] IIC T5
• ATEX-Zulassung: PTB 02 ATEX 1096
• Temperaturbereich: -20 °C bis +60 °C
• Montage: Hutschiene (DIN)
• Herkunft: Made in Germany
• Zustand: Gebraucht, funktional geprüft, mit normalen Gebrauchsspuren
