Normag Glas-Durchflussanzeiger Typ KTR-015/425-F ist ein hochwertiges Prozess-Schauglas mit Federsicherungen

Der Normag Glas-Durchflussanzeiger Typ KTR-015/425-F ist ein hochwertiges Prozess-Schauglas mit Federsicherungen, ausgelegt für den Einsatz in Glasreaktorsystemen und chemischen Prozessleitungen. Die Komponenten bestehen aus Borosilikatglas 3.3, ergänzt durch metallische Armierung und flexible Flanschmontage.

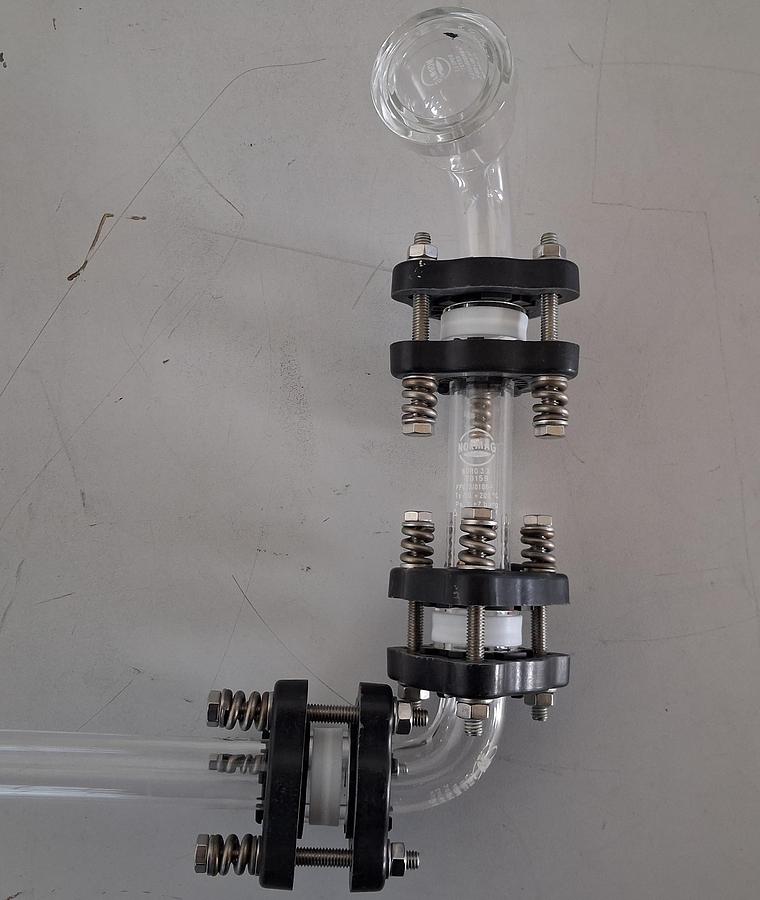

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen sind.

Vorteile:

• Prozesssichtkontrolle: Ermöglicht visuelle Durchflussüberwachung
• Borosilikatglas 3.3: Hochresistent gegen Chemikalien und Temperaturschwankungen
• Temperaturbereich: Einsatz von -50 °C bis +200 °C
• Druckbeständig: Arbeitsdruck bis 1 bar (±0,5 bar)
• Flanschverbindung: Kompatibel mit gängigen Glasanlagen-Standards
• Federgelagerte Klemmen: Spannungsfreier Einbau, vibrationskompensierend
• Normag-Qualität: Made in Germany, Industriestandard in der chemischen Verfahrenstechnik

2. Allgemeine Funktionen

• Integrierte Prozessbeobachtung durch klares Schauglas
• Ideal für Flüssigkeitsdurchfluss-Überwachung in Glasrohrleitungen

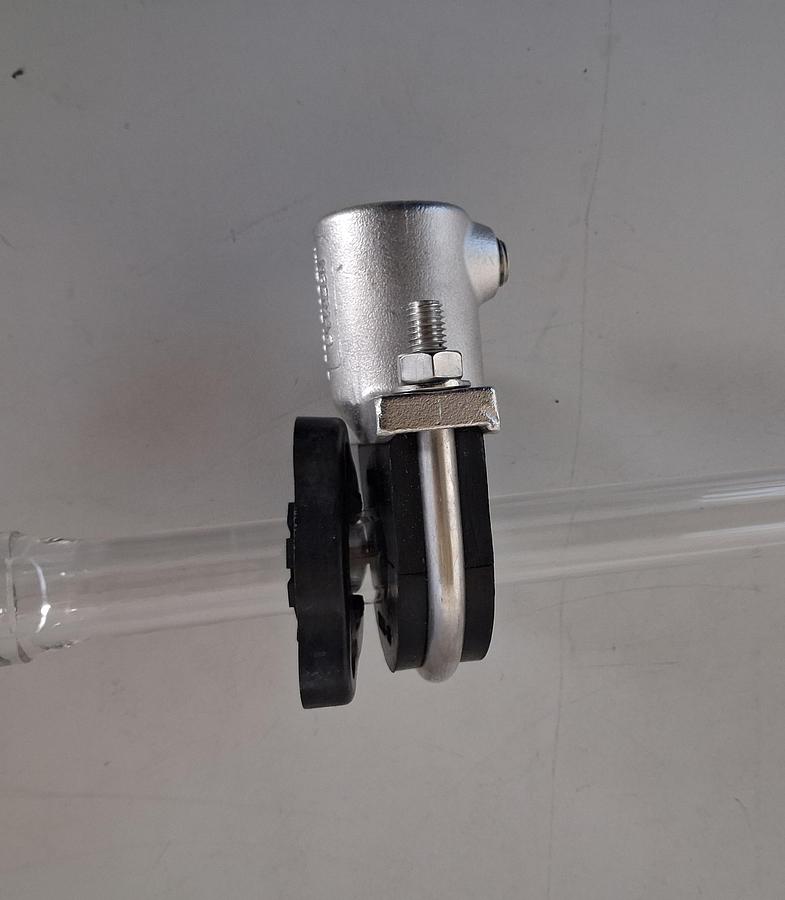

• Anschlussfertig mit Edelstahl-Federklemmen und Flanschmontage
• Medienbeständigkeit gegenüber Säuren, Basen, Lösungsmitteln
• Typischer Einsatz in Chemie-, Pharma- und Pilotanlagen
• Passend für Normag- und gängige Reaktorsysteme

3. CO₂-Einsparung

Der Weiterverkauf dieser hochwertigen Glaskomponente vermeidet die energieintensive Neuproduktion eines komplexen Laborglasbauteils.

♻️ Geschätzte CO₂-Einsparung: 100 – 160 kg CO₂

Das entspricht ca. 450 – 700 km Fahrtstrecke mit einem Mittelklassefahrzeug oder zwei Wochen Stromverbrauch eines durchschnittlichen Haushalts.

4. Gerätedetails (Typenschilddaten auf Deutsch)

Hersteller: Normag

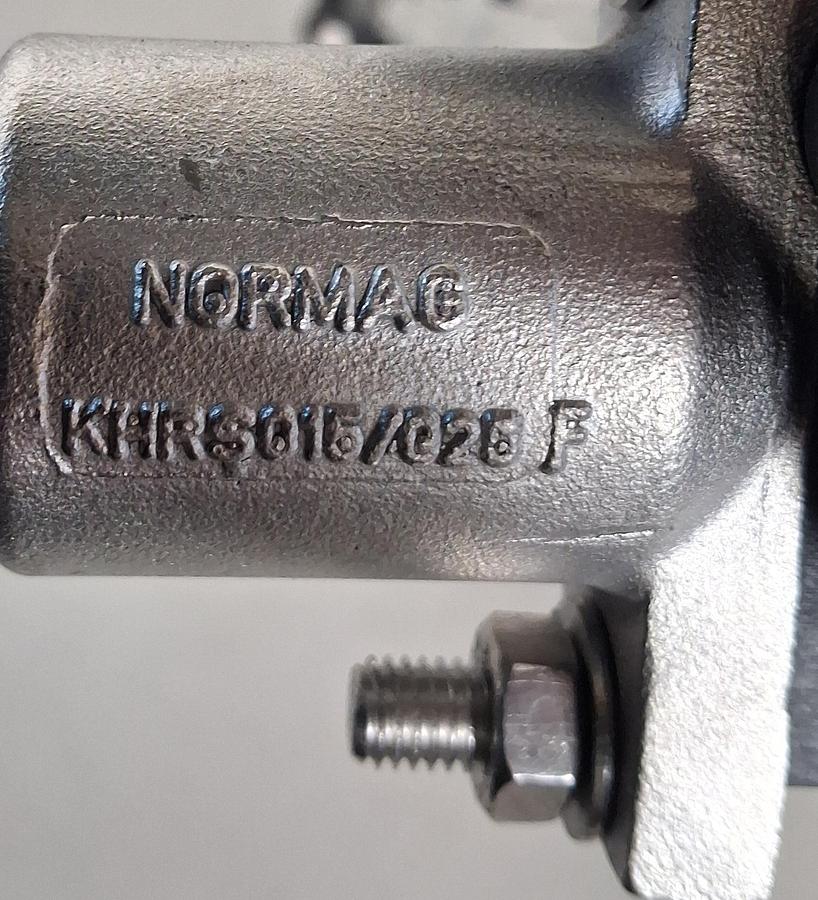

Typ: KTR-015/425-F

Material: Borosilikatglas 3.3

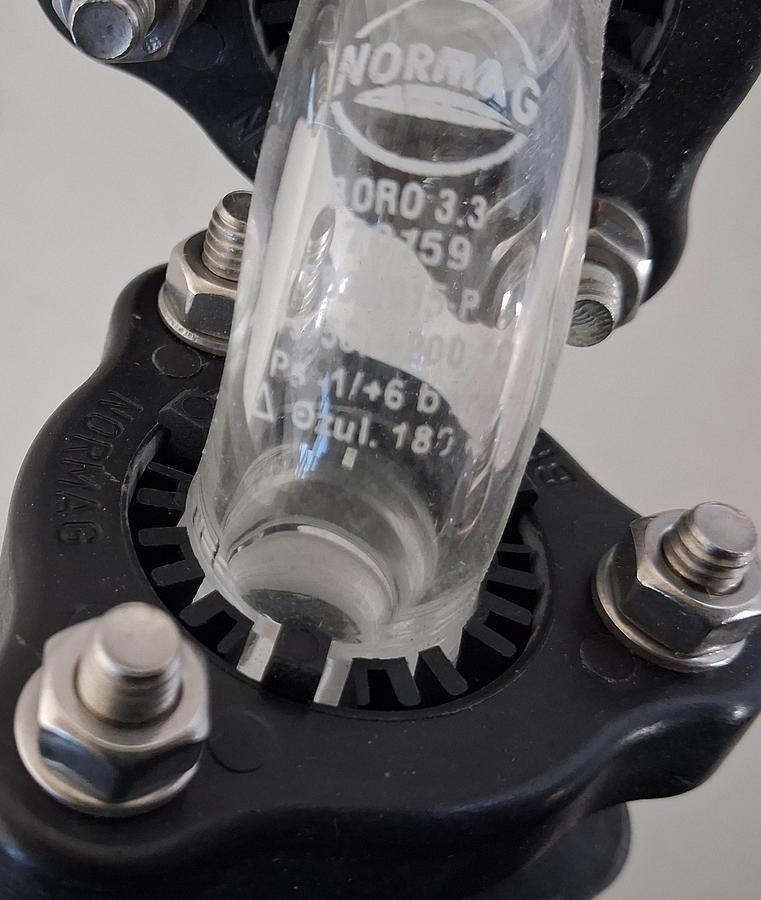

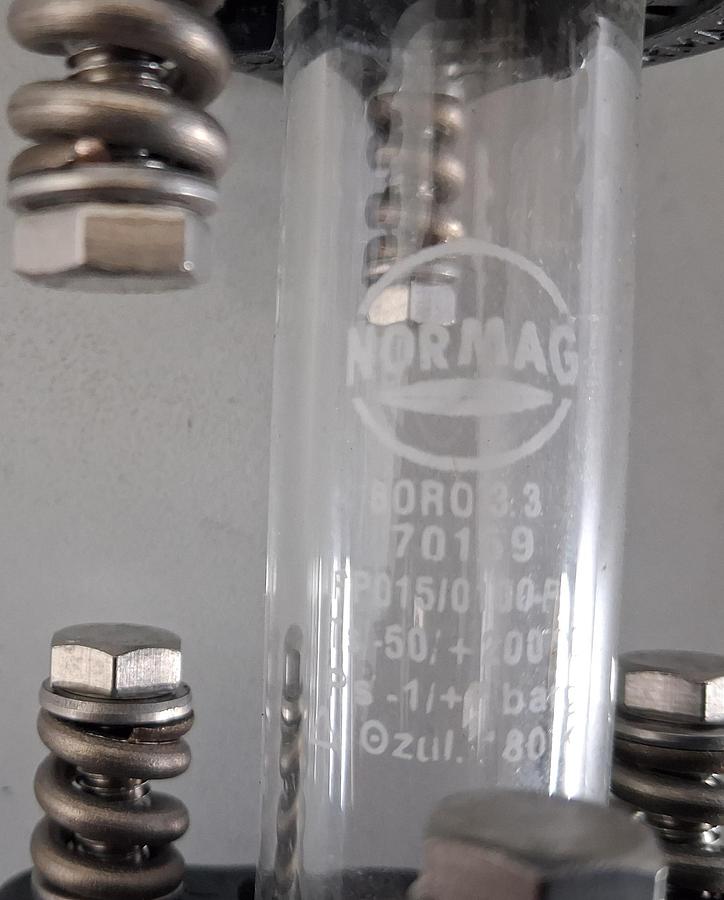

Glasbezeichnung:

• Bauteil-Nr.: 70159
• Rohr: P015/10-04
• Temperaturbereich (Ts): -50 °C bis +200 °C
• Druck (Ps): 1,0 bar (±0,5 bar)
• Abblaseleistung (Qst max): 187 kg/h laut Angabe auf Glas
• Zustand: Gebraucht, keine sichtbaren Risse oder Schäden, voll funktional
• Ausführung: Flanschverbindung, Federsystem, Edelstahlarmierung
• Besonderheit: Sichtrohr mit integrierter Skala zur visuellen Kontrolle des Mediumflusses
