Normag komplexe Glasrohrsystem

Dieses komplexe Glasrohrsystem von Normag besteht aus mehreren präzisionsgefertigten Komponenten aus Borosilikatglas 3.3, inkl. Federgelenk-Verbindungen, Schauglas-Einsätzen und 90°-Rohrbögen. Es eignet sich ideal für den Aufbau oder die Erweiterung von Glasreaktorsystemen in Labor oder Pilotmaßstab.

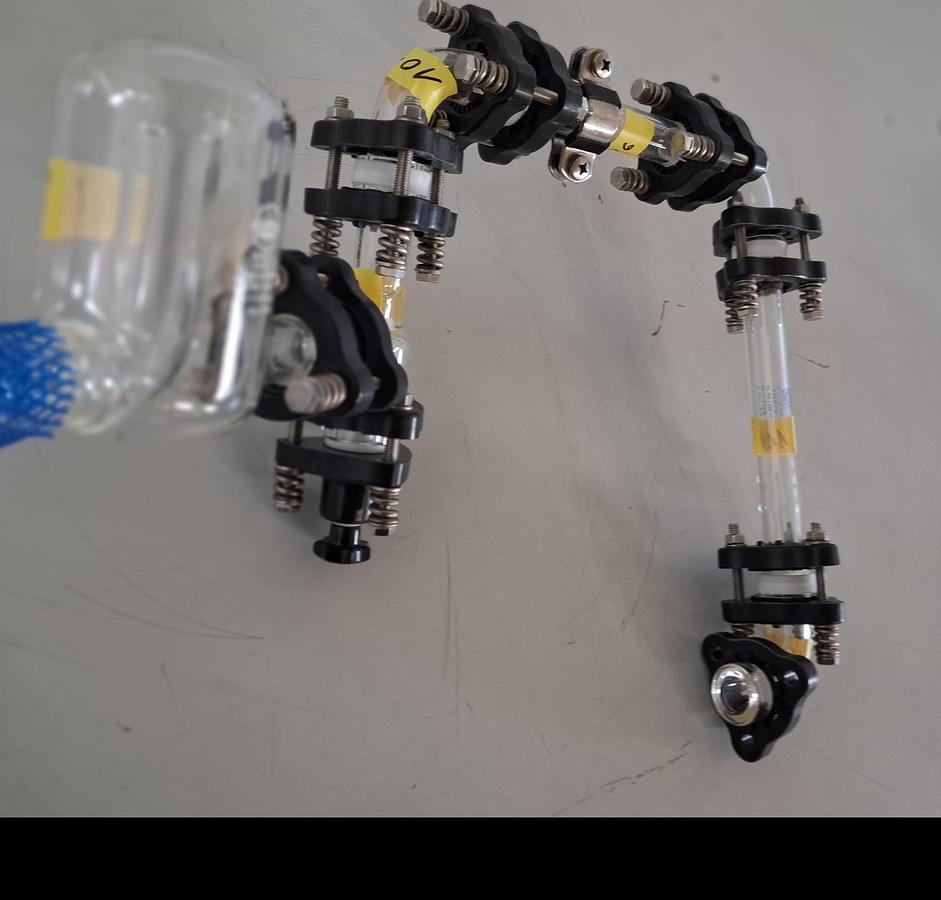

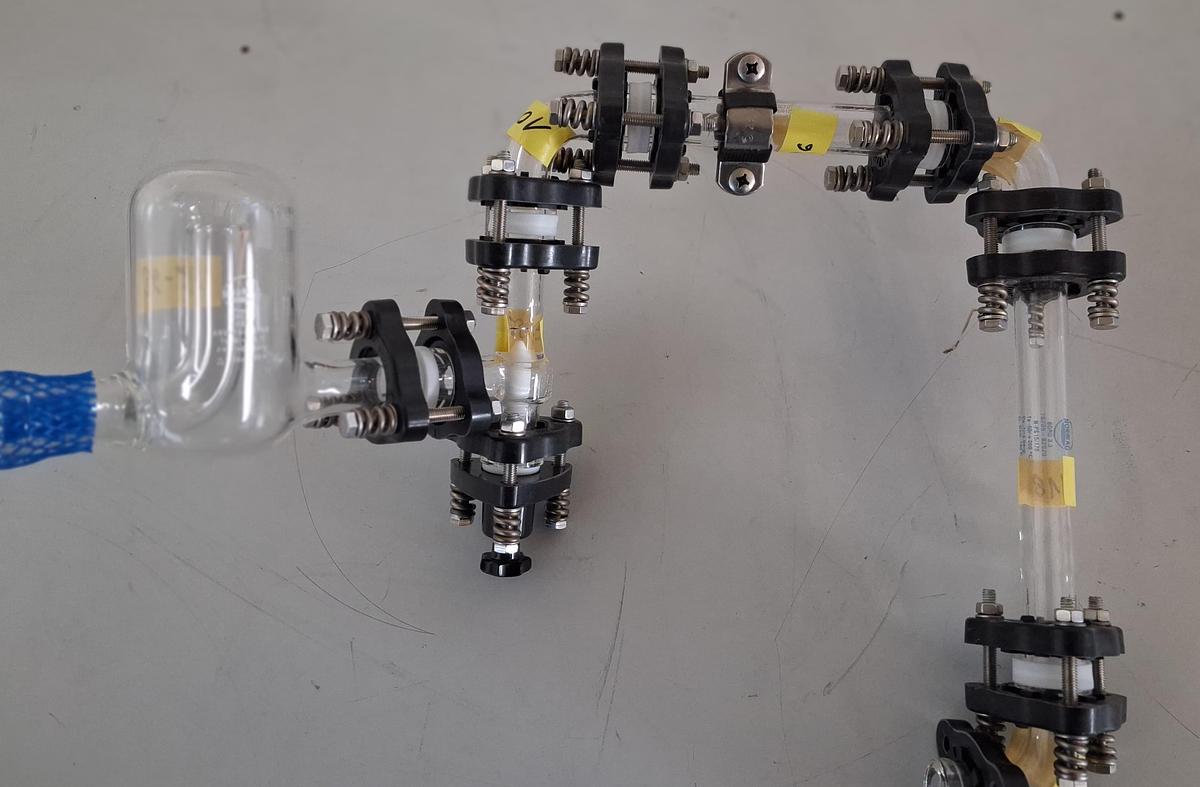

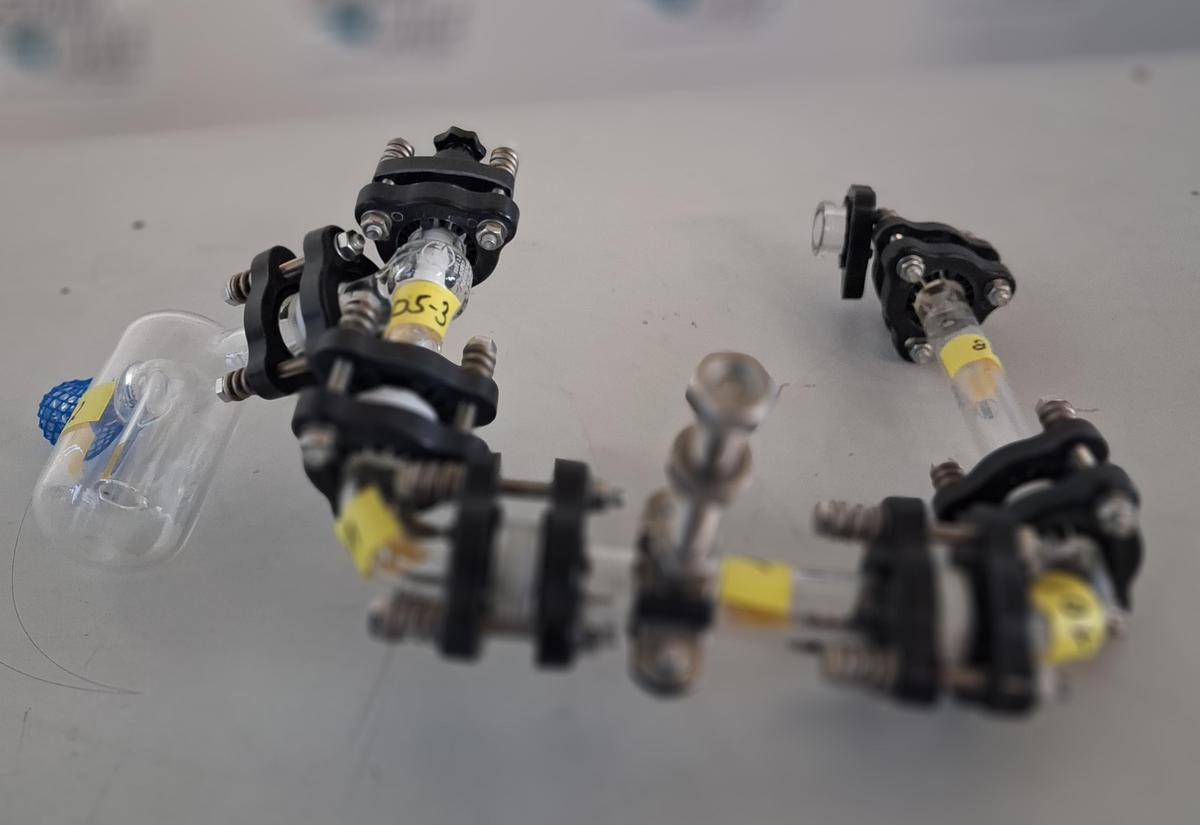

Die Anlage besteht aus den Teilen, die in den Bildern zu sehen sind.

Vorteile:

• Modulares System: Mehrere Verbindungselemente für flexible Anpassung
• Druck- & Temperaturbeständig: Für Anwendungen bis 6 bar und 200 °C
• Korrosionsresistent: Chemisch stabiles Borosilikatglas 3.3
• Sichere Verbindung: Federbelastete Klemmschellen für spannungsfreie Montage
• Sichtkontrolle: Integrierte Prozessschaugläser für Medienüberwachung
• Vielseitig einsetzbar: Für Synthese, Destillation, Filtration & Gasleitungen
• Ideal für: Chemie, Pharma, Biotech, Pilotanlagen

2. Allgemeine Funktionen

• Rohrsystem für Flüssigkeits- oder Gasdurchleitungen in Ex- oder Standardumgebung
• Schauglasfunktion zur visuellen Überwachung von Strömung und Medium
• Normierte Anschlussenden für Einbindung in bestehende Glasanlagen (z. B. Normag, Büchi, QVF)
• Reaktorfähig dank Temperatur- und Druckstabilität
• Wartungsfreundlich durch verschraubbare Bauweise
• Flexibel kombinierbar durch modulare Einzelteile

3. CO₂-Einsparung

Wiederverwendung dieser Glasbaugruppe spart nicht nur Material, sondern auch den energieintensiven Schmelzprozess bei Borosilikatglas.

♻️ Geschätzte CO₂-Einsparung: 180 – 260 kg CO₂

Das entspricht etwa dem CO₂-Ausstoß einer 800 – 1.100 km langen PKW-Fahrt oder ca. 3 Wochen Stromverbrauch eines 2-Personen-Haushalts.

4. Gerätedetails (Typenschilddaten auf Deutsch)

Hersteller: Normag Labor- und Prozesstechnik GmbH

Material: Borosilikatglas 3.3

Typenbezeichnungen / Komponenten:

• Glascode: BORO 3.3
• Teilenummer: 70239-82020
• Bauteilkennung: N-PS15/175

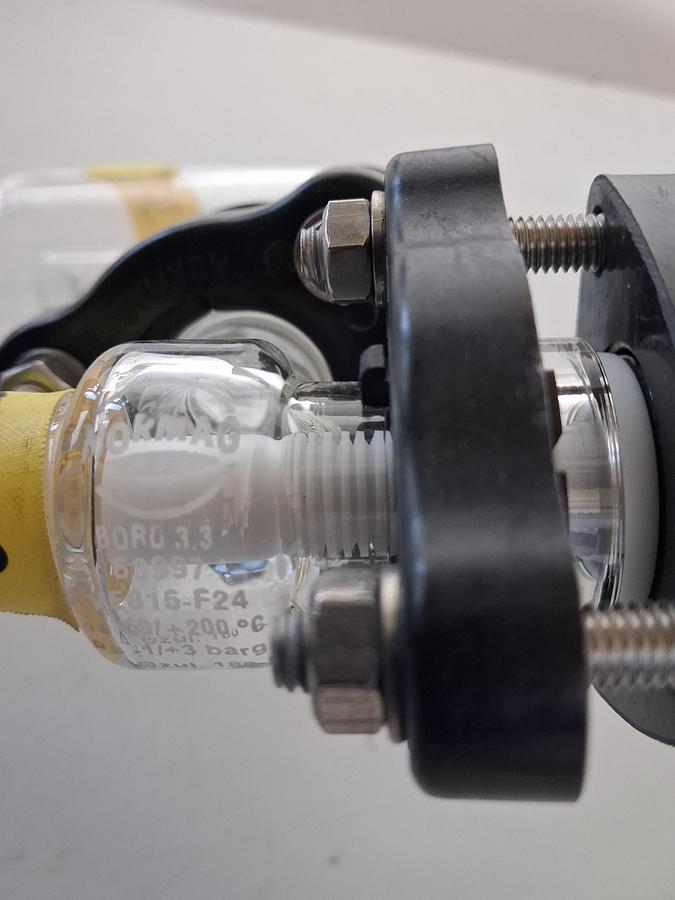

• Schauglas-Einsatz: 70159 – F24

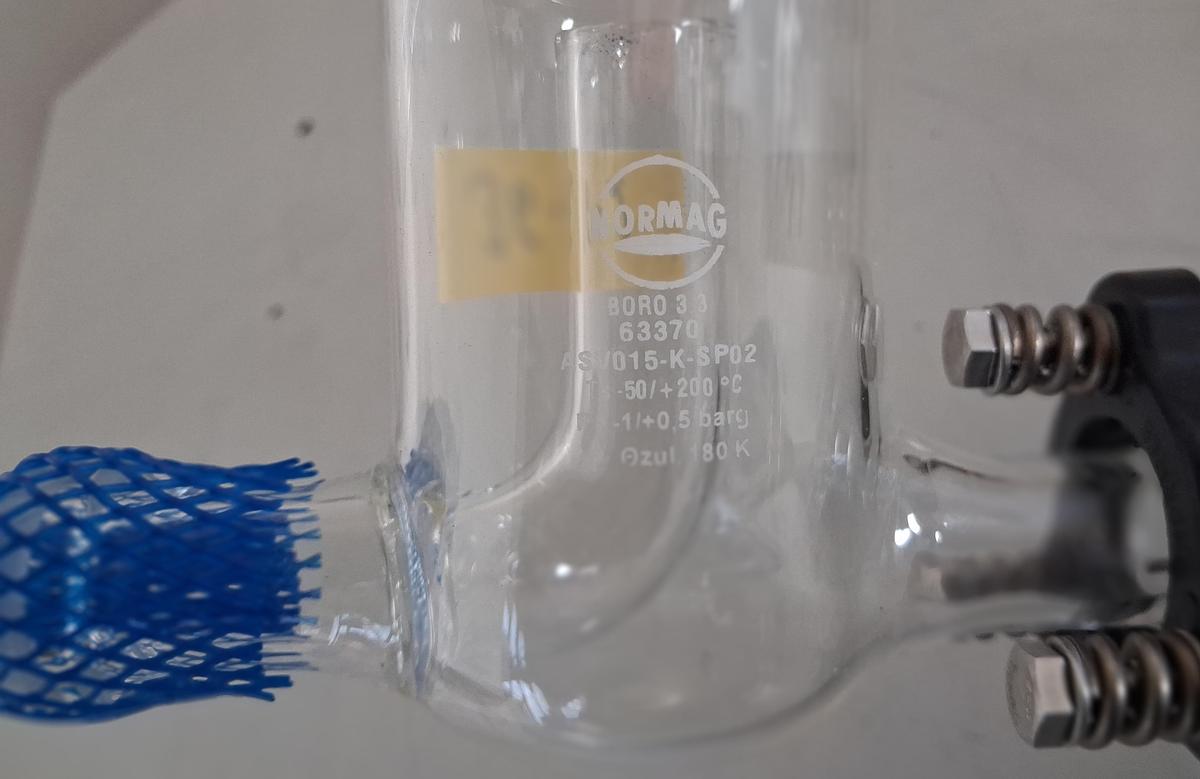

• Glasbehälter mit Flansch: ASV015/10-K-SP02
• Sichtverbindungen mit Federsystem
• Temperaturbereich (Ts): -50 °C bis +200 °C
• Druckbereich (Ps): -1 / +6 bar
• Abblaseleistung (Qst): 180 kg/h
• Zustand: Gebraucht, aber technisch einwandfrei, keine sichtbaren Risse, Chips oder Verformungen
• Aufbau: Mehrteilig, vollständig montiert mit Spannverschlüssen
