Spirax Sarco Regel- und Messstrecke auf Edelstahlrahmen

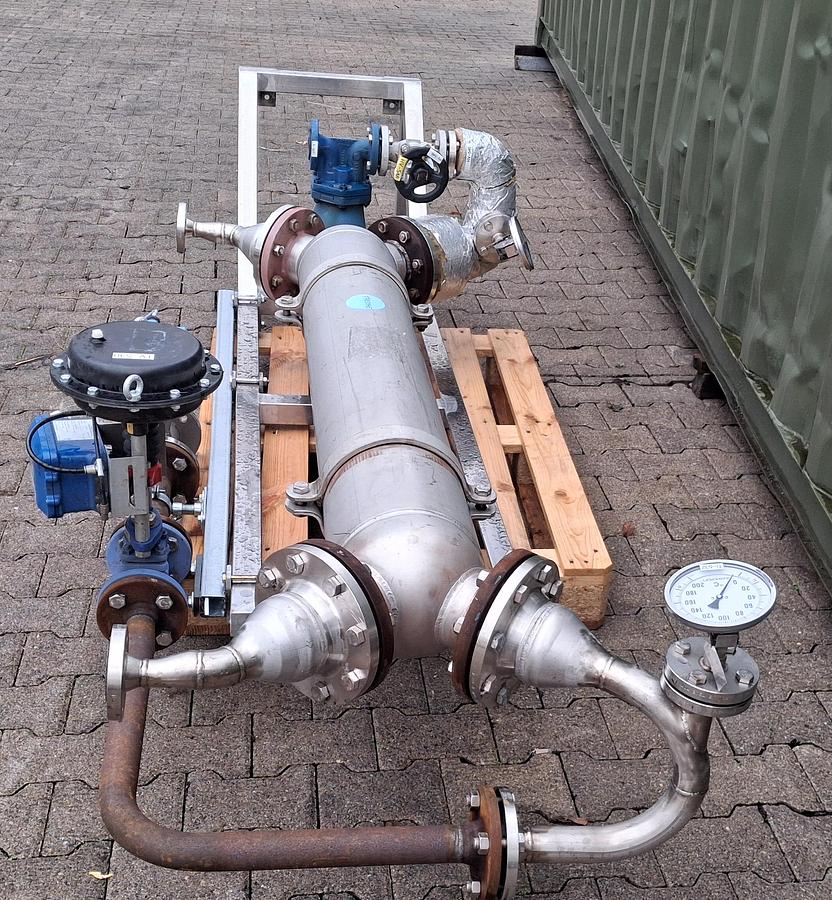

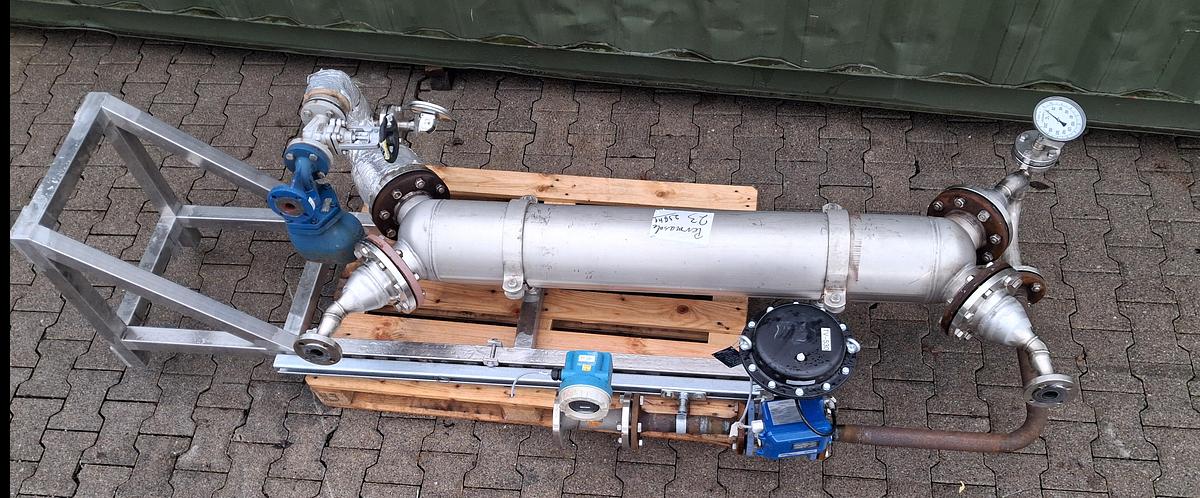

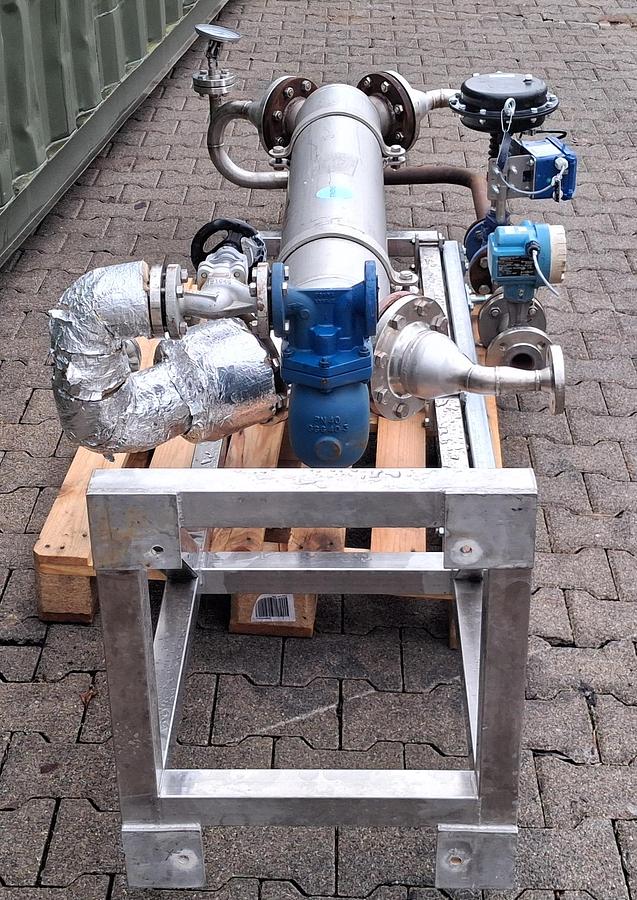

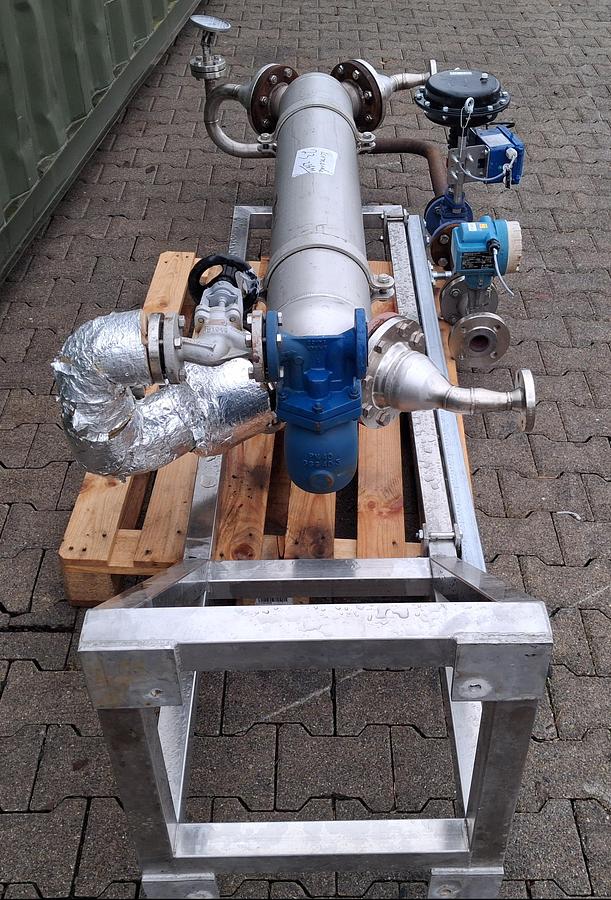

Diese anschlussfertige Regel- und Messstrecke auf Edelstahlrahmen eignet sich ideal für die präzise Durchflussregelung und -messung von Dampf, Kondensat oder Prozessflüssigkeiten. Die Einheit ist mit hochwertigen Industriekomponenten wie dem Endress+Hauser Proline Prowirl 77 Wirbel-Durchflussmesser, einem Spirax Sarco SPS500 Smart Positioner, einem Fiat Valve Stellventil und diversen Sensoren ausgestattet. Die Anlage besteht aus den Teilen, die in den Bildern zu sehen ist.

2. Allgemeine Funktionen

• Komplettes Prozessmodul zur Durchflussmessung und Ventilregelung
• Ideal für Dampf-, Kondensat-, Wasser- oder Heizölstrecken
• Montiert auf Edelstahlrahmen, palettenfähig

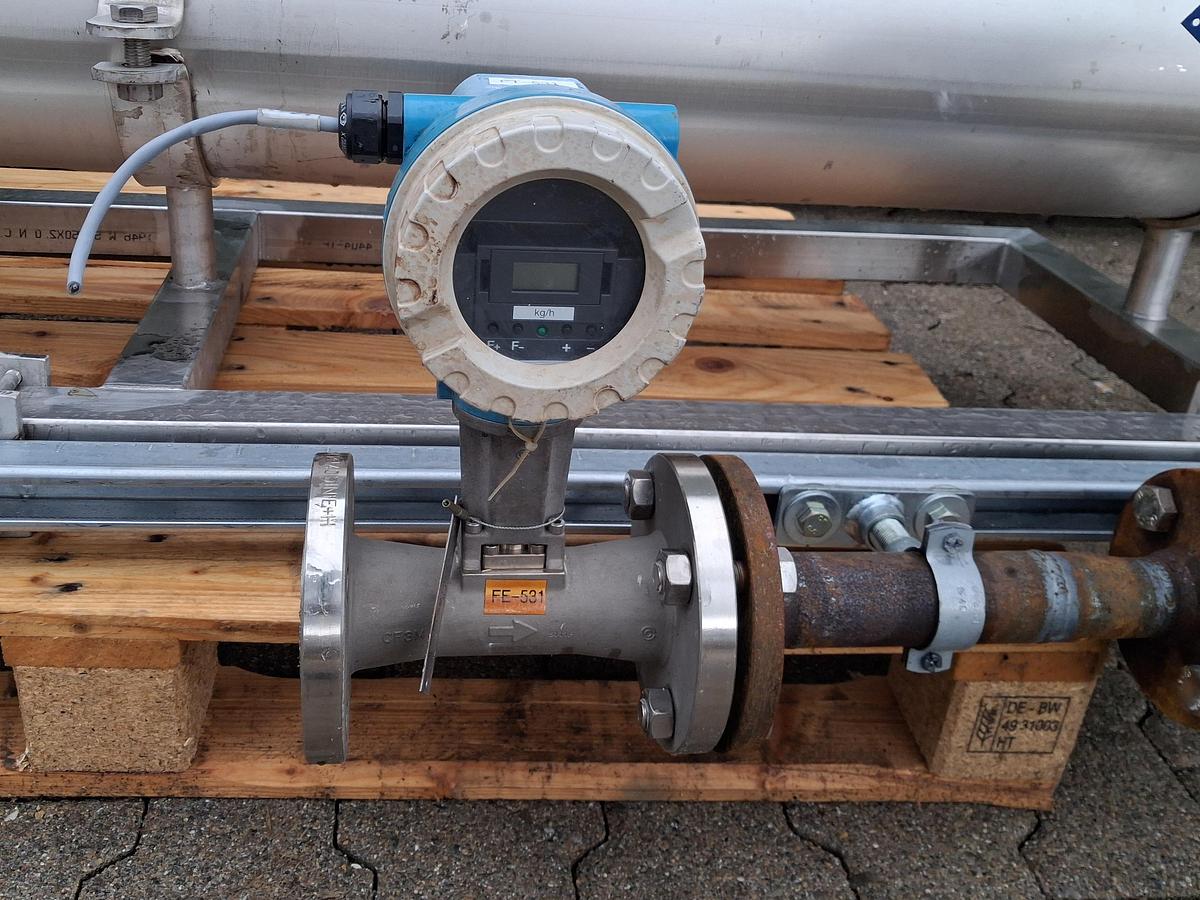

• Durchflussmessung: Endress+Hauser Proline Prowirl 77
• Typ: 77F540-EA21BOOO
• Messbereich: -40 °C bis +240 °C
• Ausgang: 4…20 mA, HART
• Stellventil mit Positioner:
• Hersteller: Spirax Sarco
• SPS500 Smart Positioner (Analog 4–20 mA)
• Ventil: Fiat Valve (Made in Italy)

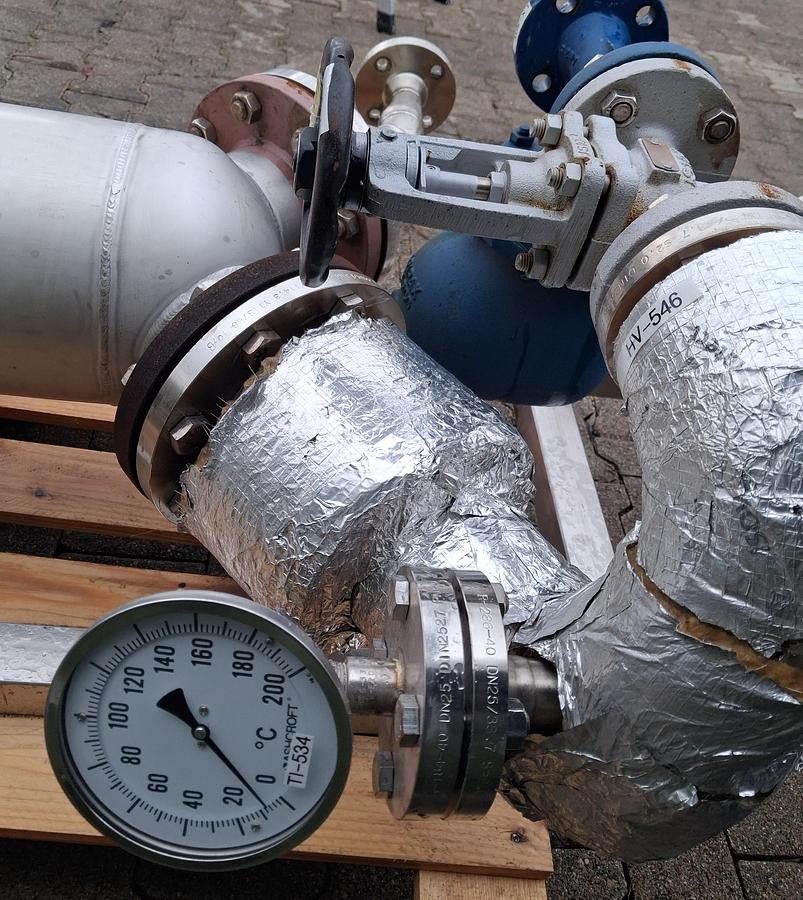

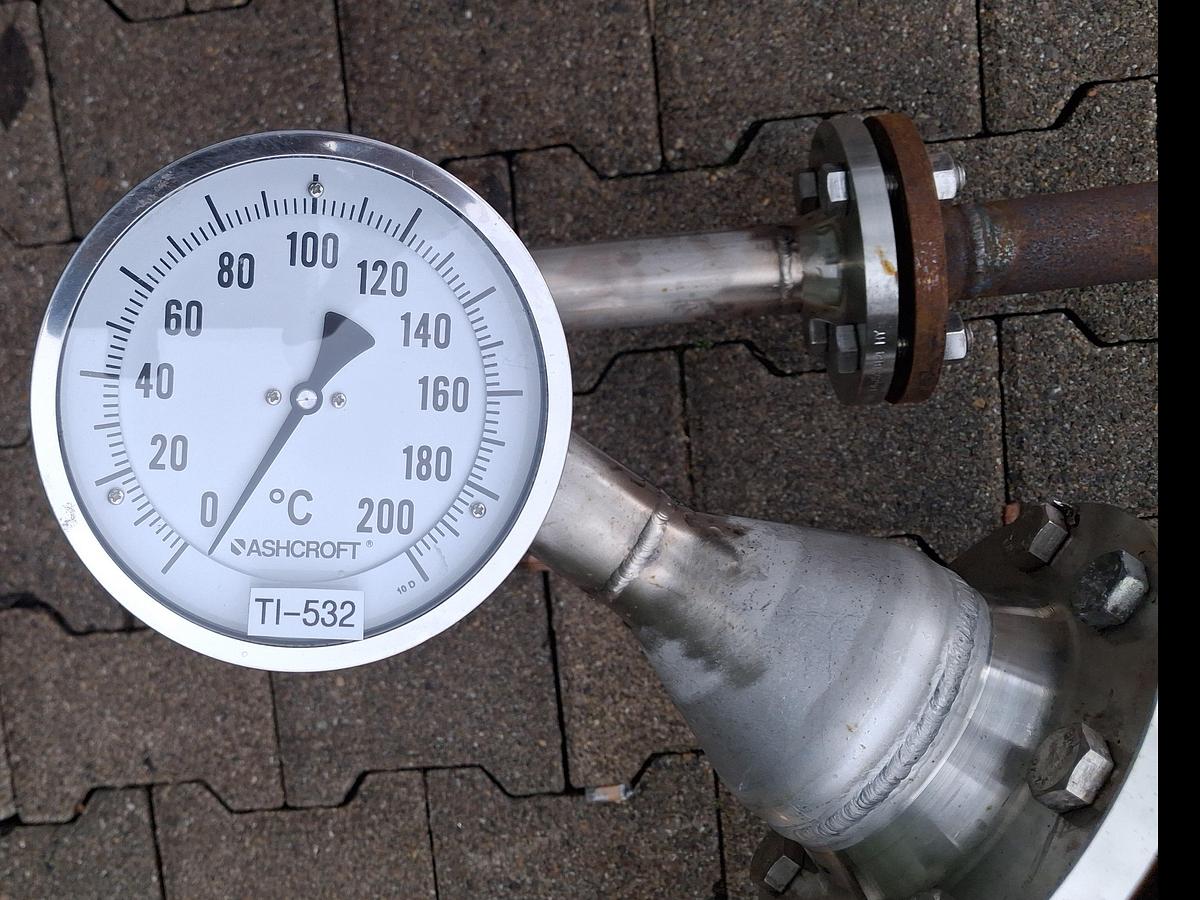

• Temperatur- und Druckmessung (Zeigerthermometer und Manometer verbaut)
• Rohrleitungen mit Isolierung (teilweise)
• Flanschanschlüsse beidseitig
• Robuste Industrieausführung

3. CO₂-Einsparung

Durch die Wiederverwendung dieser vormontierten Prozessstrecke wird die Produktion einer Neuanlage sowie die Einzelbeschaffung eingespart:

• Herstellung inkl. Edelstahlkonstruktion, Messtechnik, Ventiltechnik:
• geschätzt 800–1.000 kg CO₂
• CO₂-Einsparung durch Wiederverwendung: ~900 kg CO₂

Das entspricht etwa dem CO₂-Ausstoß von 5 Inlandsflügen (z. B. Frankfurt – München hin und zurück).

4. Gerätedetails (Typenschilddaten auf Deutsch)

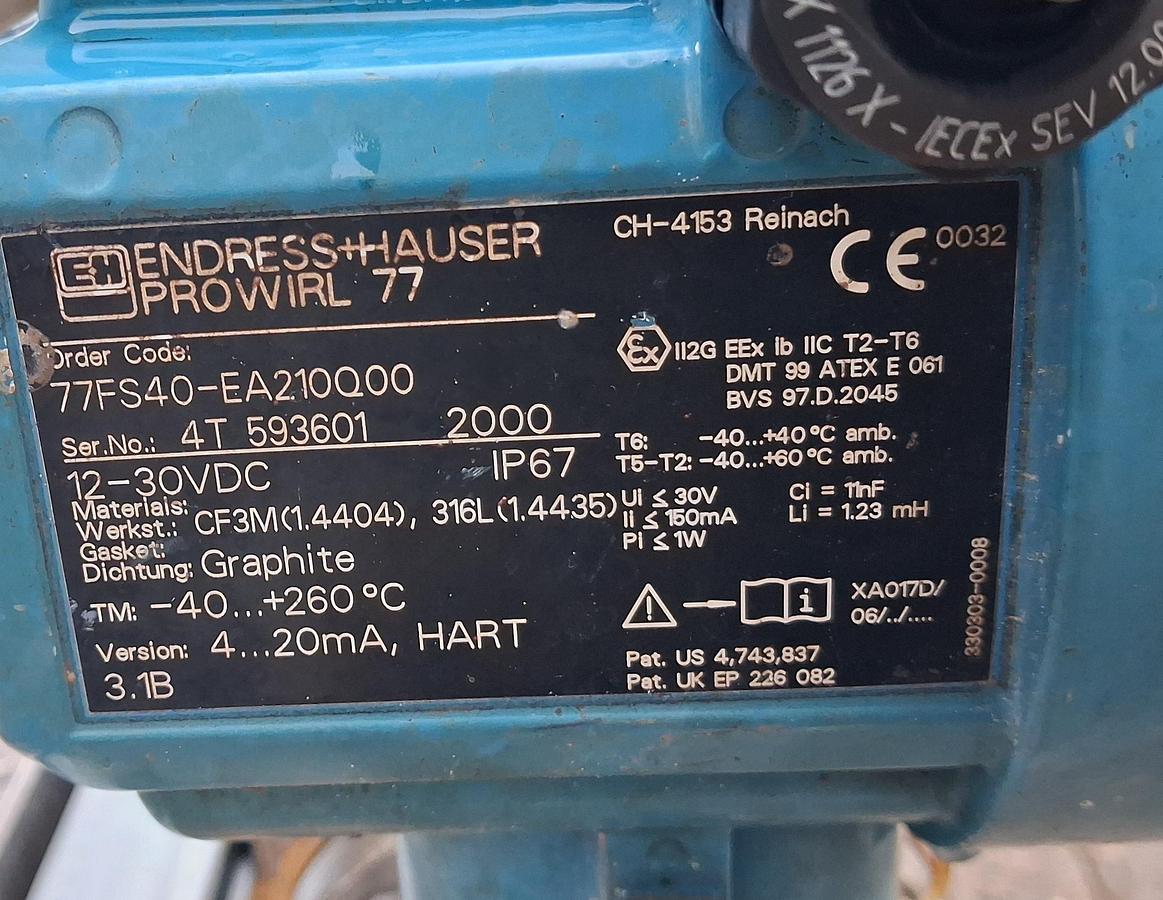

1. Durchflussmesser

• Hersteller: Endress+Hauser
• Typ: Proline Prowirl 77
• Gerätenummer: 77F540-EA21BOOO
• Serien-Nr.: 539101
• Betriebsdaten:
• 13…30 VDC
• IP67
• Medium: Dampf, Flüssigkeiten
• Temp. Medium: -40 bis +240 °C
• Signal: 4…20 mA, HART

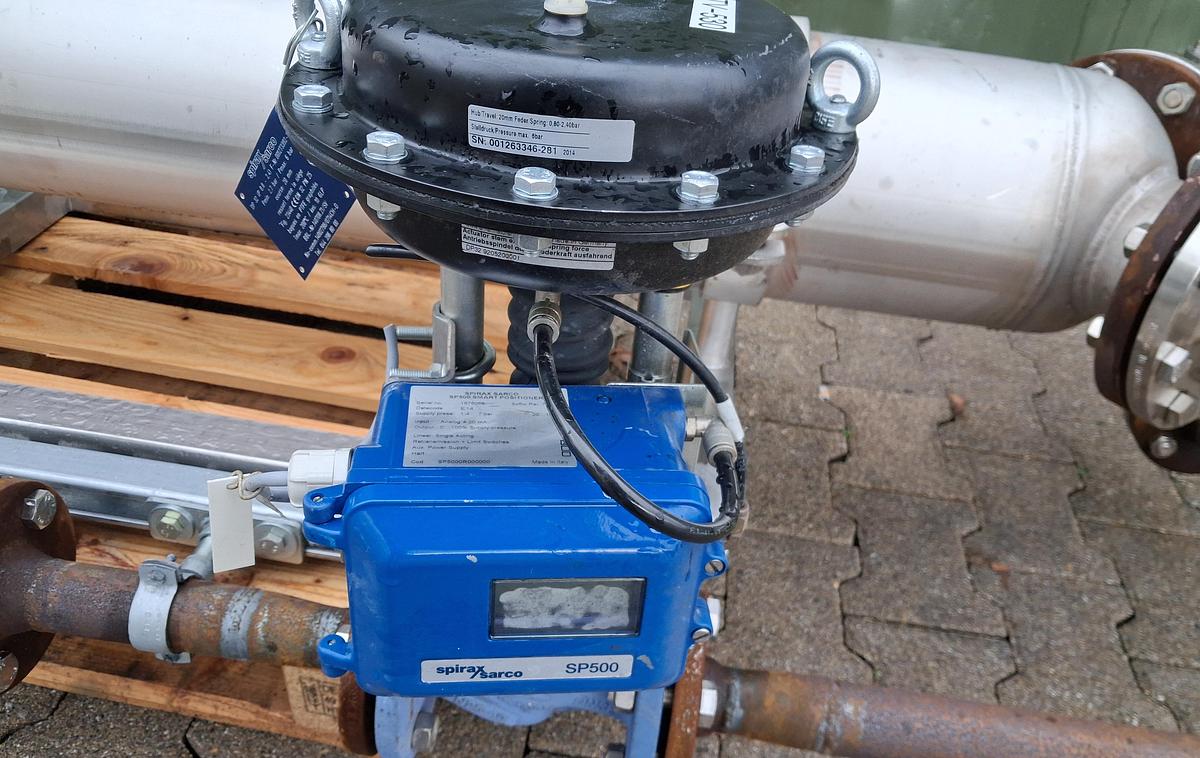

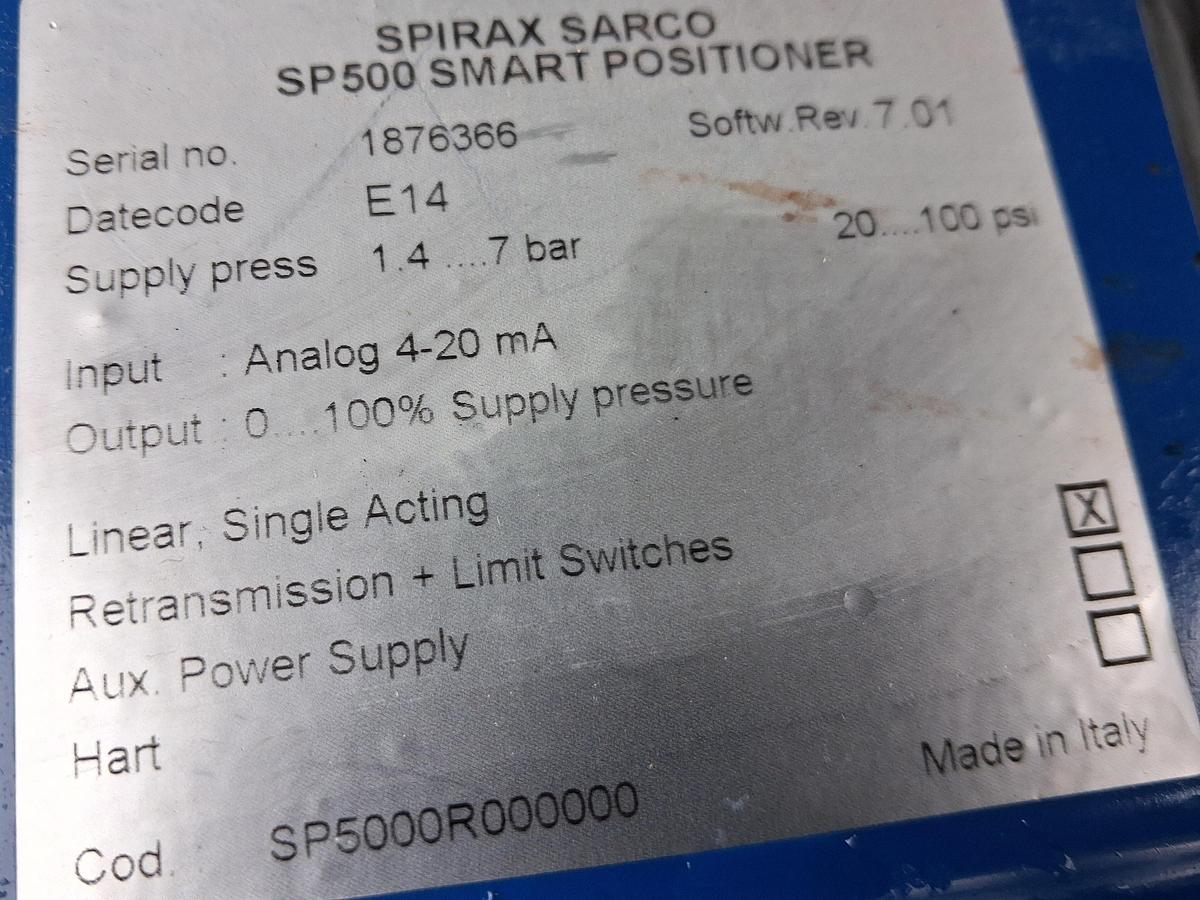

2. Stellventil & Positioner

• Hersteller: Spirax Sarco
• Typ: SPS500 Smart Positioner
• Serial No.: 1876368
• Signal: 4–20 mA
• Versorgungsluft: max. 7 bar
• Ausgang: Analog 4–20 mA
• HART-Kommunikation
• Ventilmarkierung: Fiat Valve – Made in Italy

3. Allgemeines

• Montage: Edelstahl-Rahmengestell
• Prozessanschlüsse: Flansch
• Mess- & Regeltechnik vormontiert und verkabelt
• Zustand: Sehr gut, geringe Gebrauchsspuren, technisch einwandfrei
