ABB CEAG GH G122 0025 R 0101 Schaltverstärker

Beschreibung der Anlage

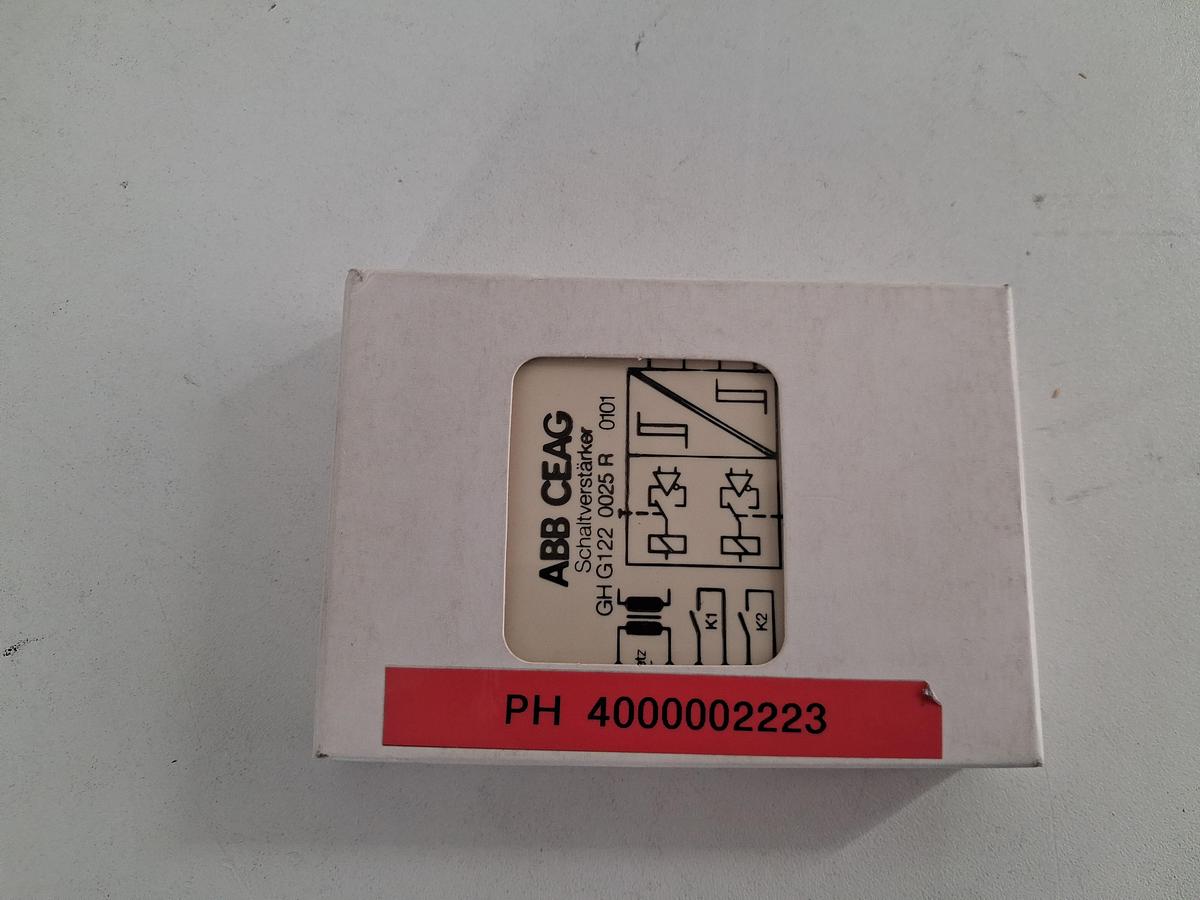

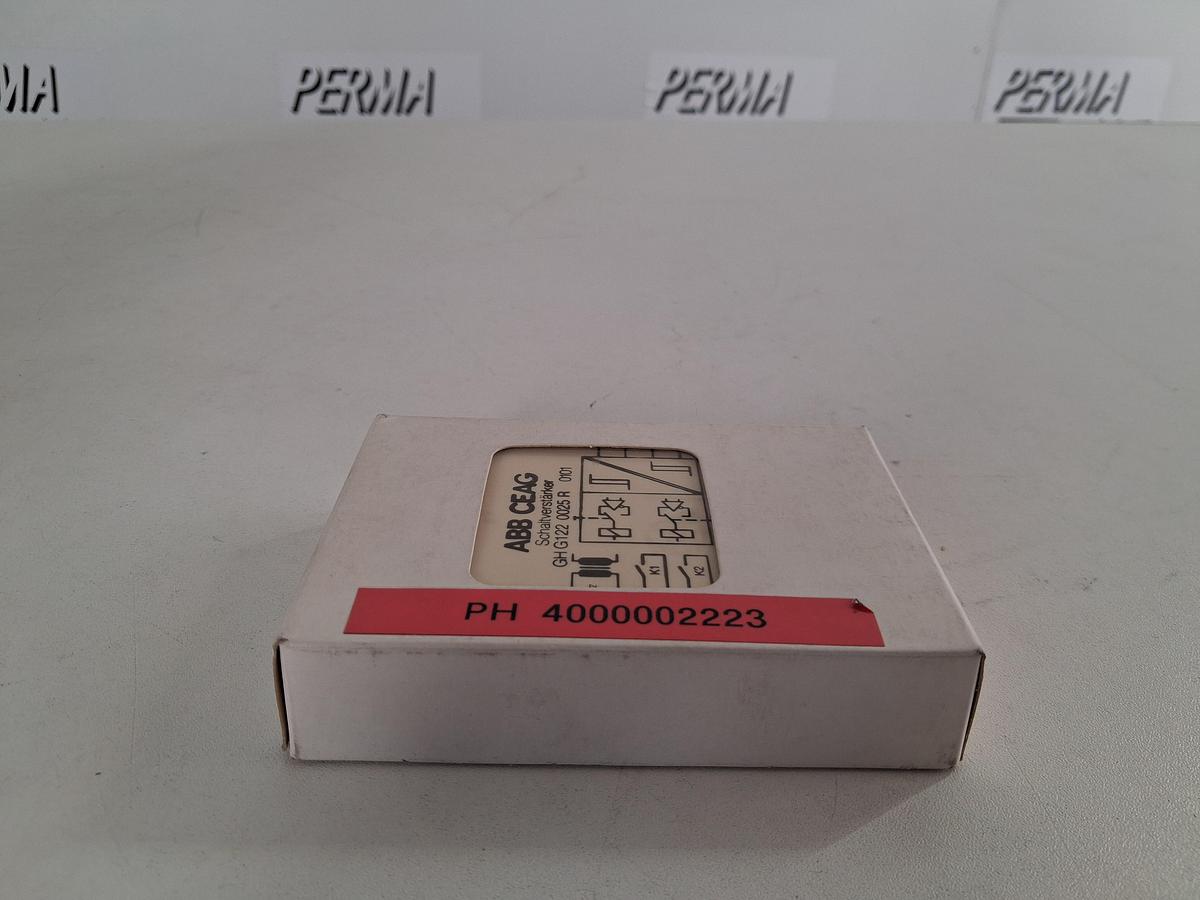

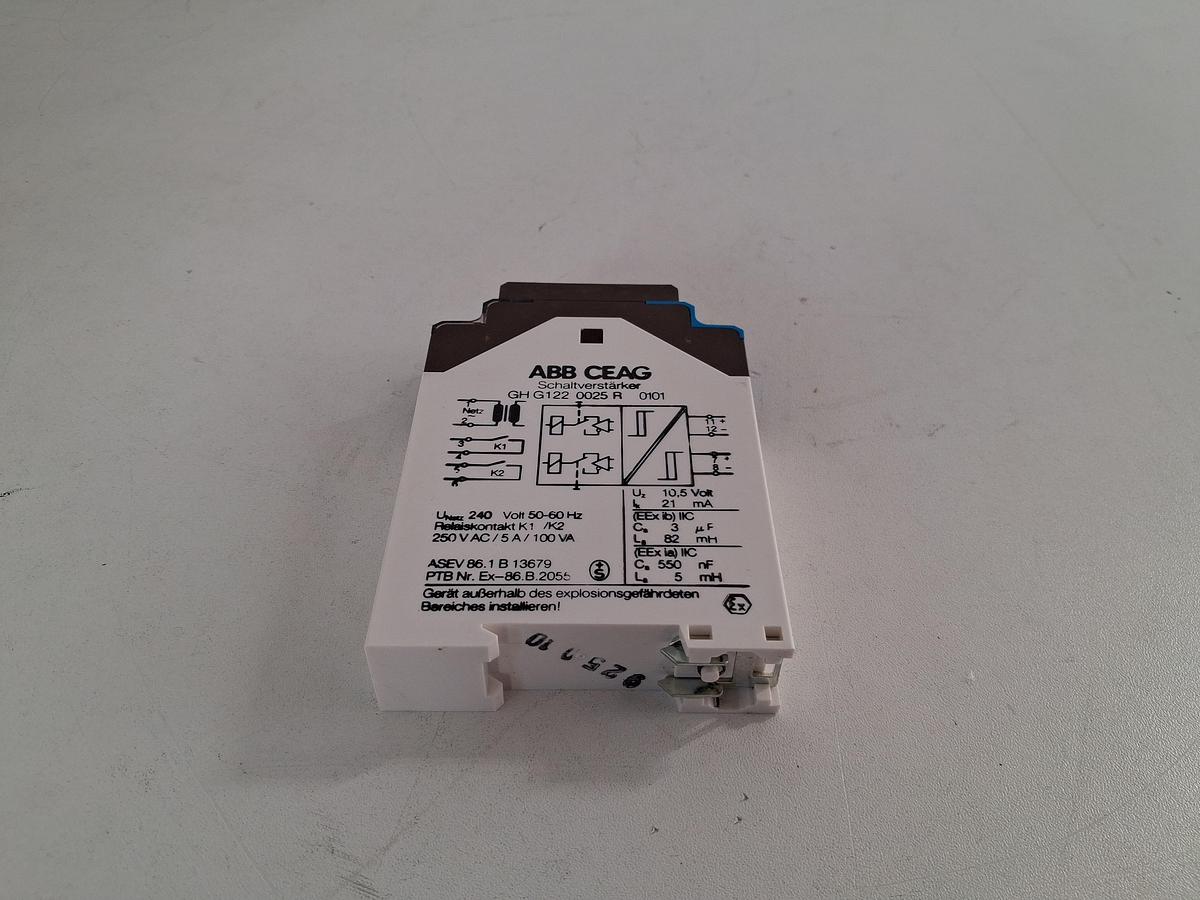

Ungebrauchter ABB CEAG Schaltverstärker, Typ GH G122 0025 R 0101, aus einer Lagerauflösung.

Das zweikanalige Interface-Modul dient zur Übertragung und Auswertung von Schaltsignalen zwischen geeigneten Feldgeräten und industriellen Steuerungs- oder Überwachungssystemen. Die beiden sichtbaren Relaisausgänge K1 und K2 ermöglichen die Weitergabe der Eingangszustände an nachgeschaltete Steuerungskomponenten.

Das Gerät ist für Anwendungen mit eigensicheren Signalstromkreisen ausgelegt. Laut Gerätekennzeichnung muss der Schaltverstärker außerhalb des explosionsgefährdeten Bereichs installiert werden.

Typische Einsatzbereiche sind die Chemieindustrie, Pharmaindustrie, Prozessindustrie, Energieversorgung, Tank- und Abfüllanlagen sowie industrielle Mess-, Steuer- und Regeltechnik.

Nach den vorliegenden Angaben handelt es sich um ungebrauchte Neuware aus einer Lagerauflösung. Das Gehäuse kann alters- oder lagerungsbedingte Spuren aufweisen. Eine elektrische Funktionsprüfung wurde nicht angegeben.

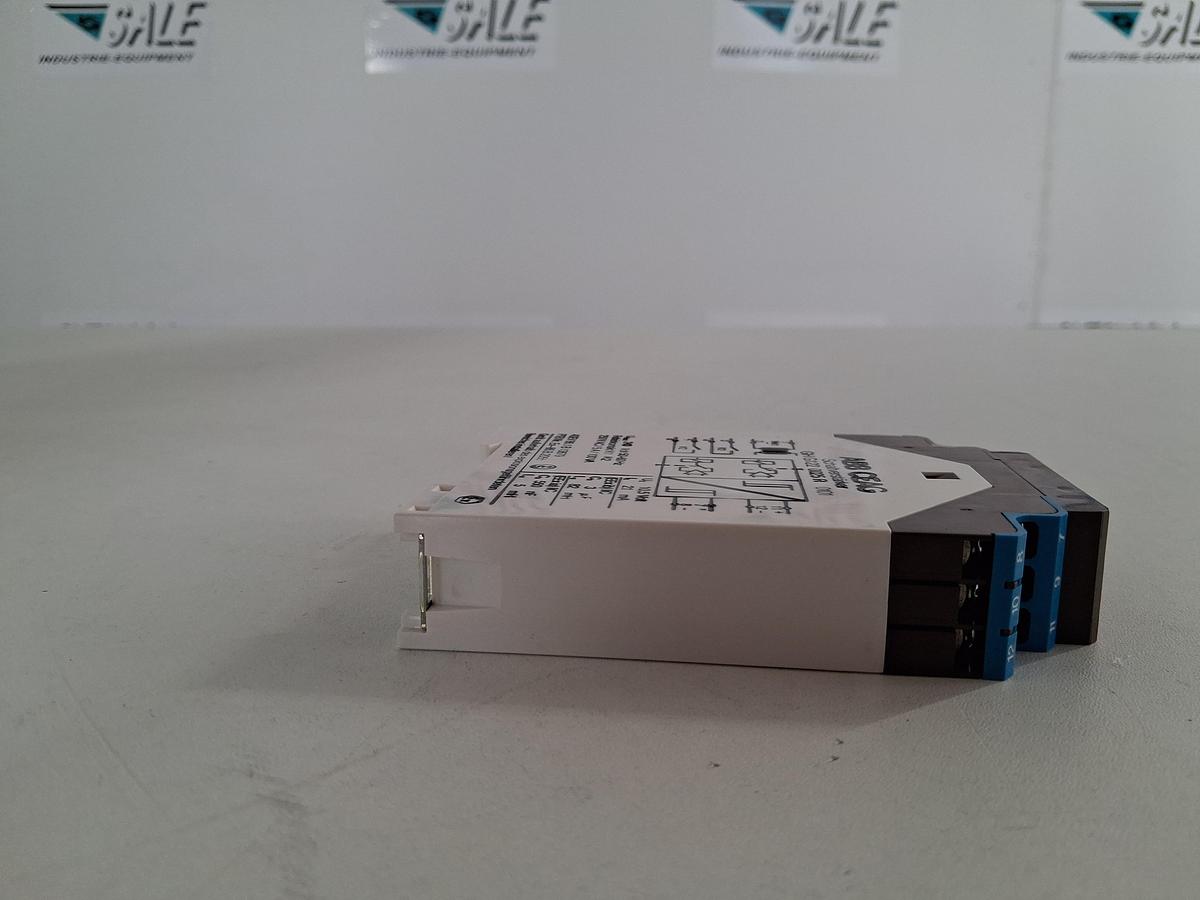

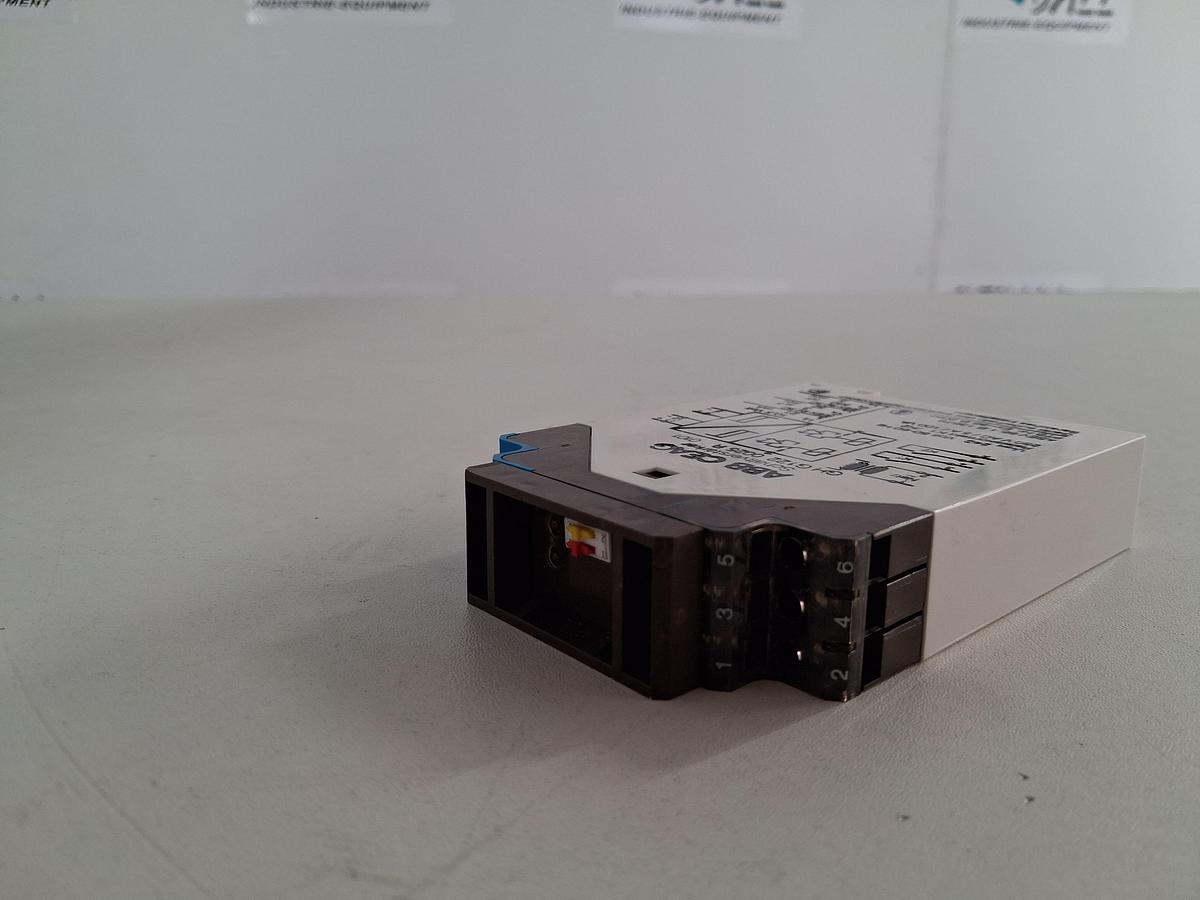

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Auswertung von zwei binären Eingangssignalen
• Galvanische Trennung zwischen Feld- und Steuerungsseite
• Zwei Relaisausgänge K1 und K2
• Signalübertragung aus eigensicheren Stromkreisen
• Integration in industrielle Steuerungs- und Überwachungssysteme

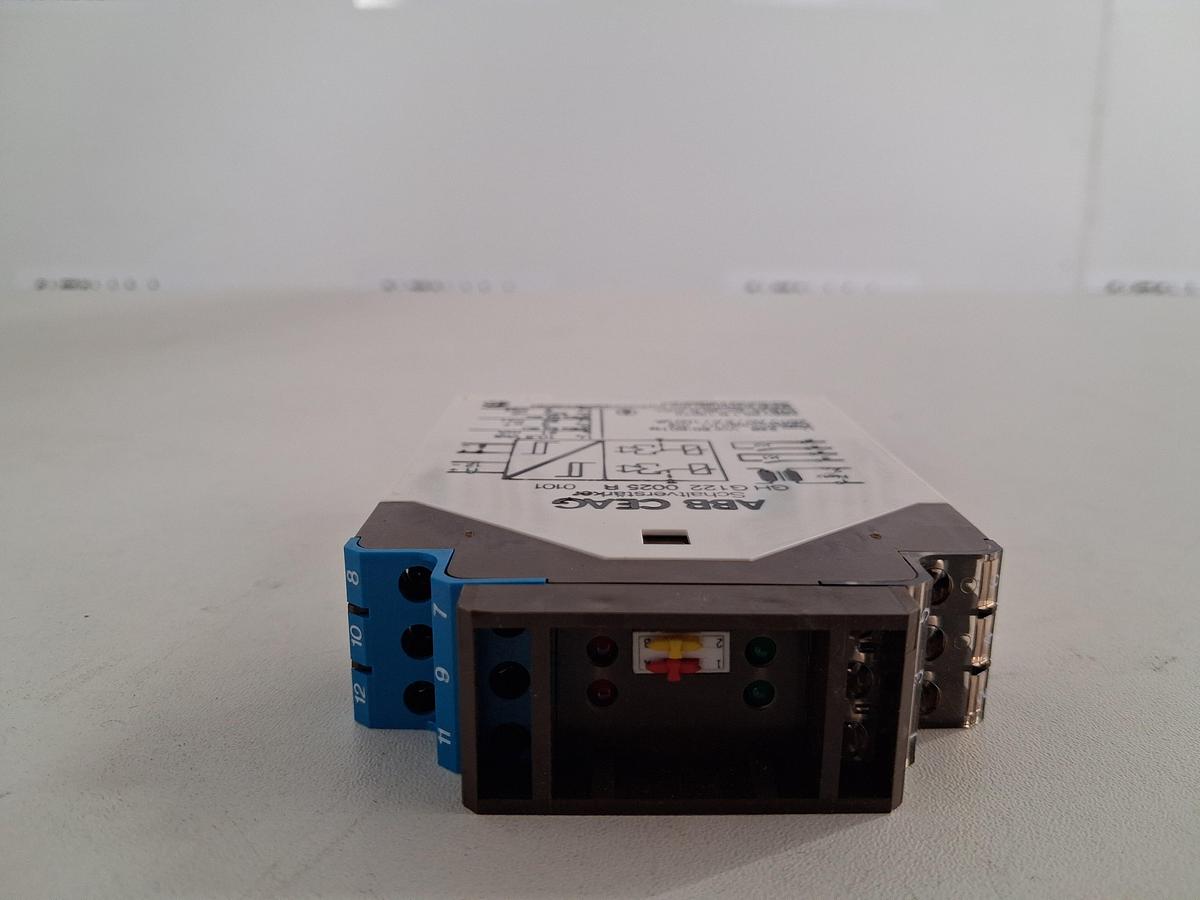

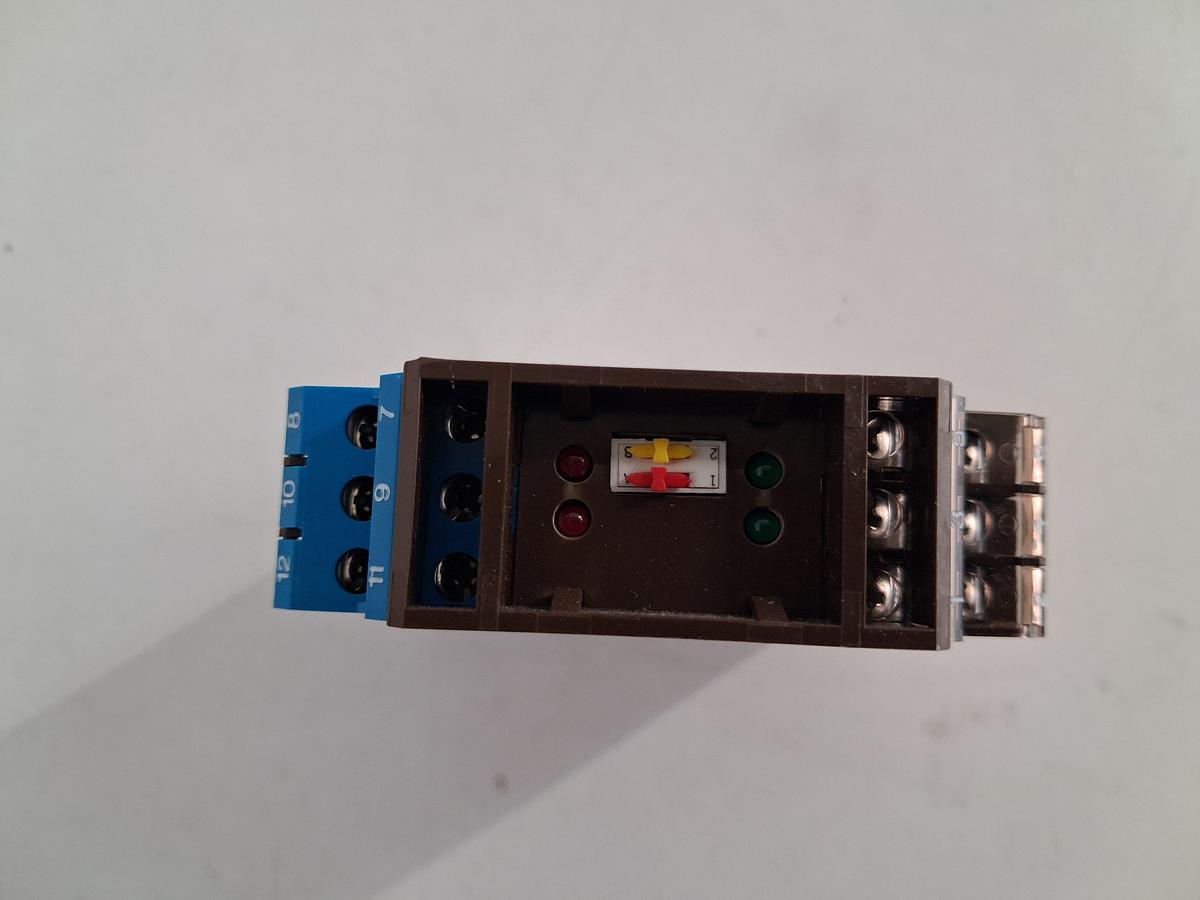

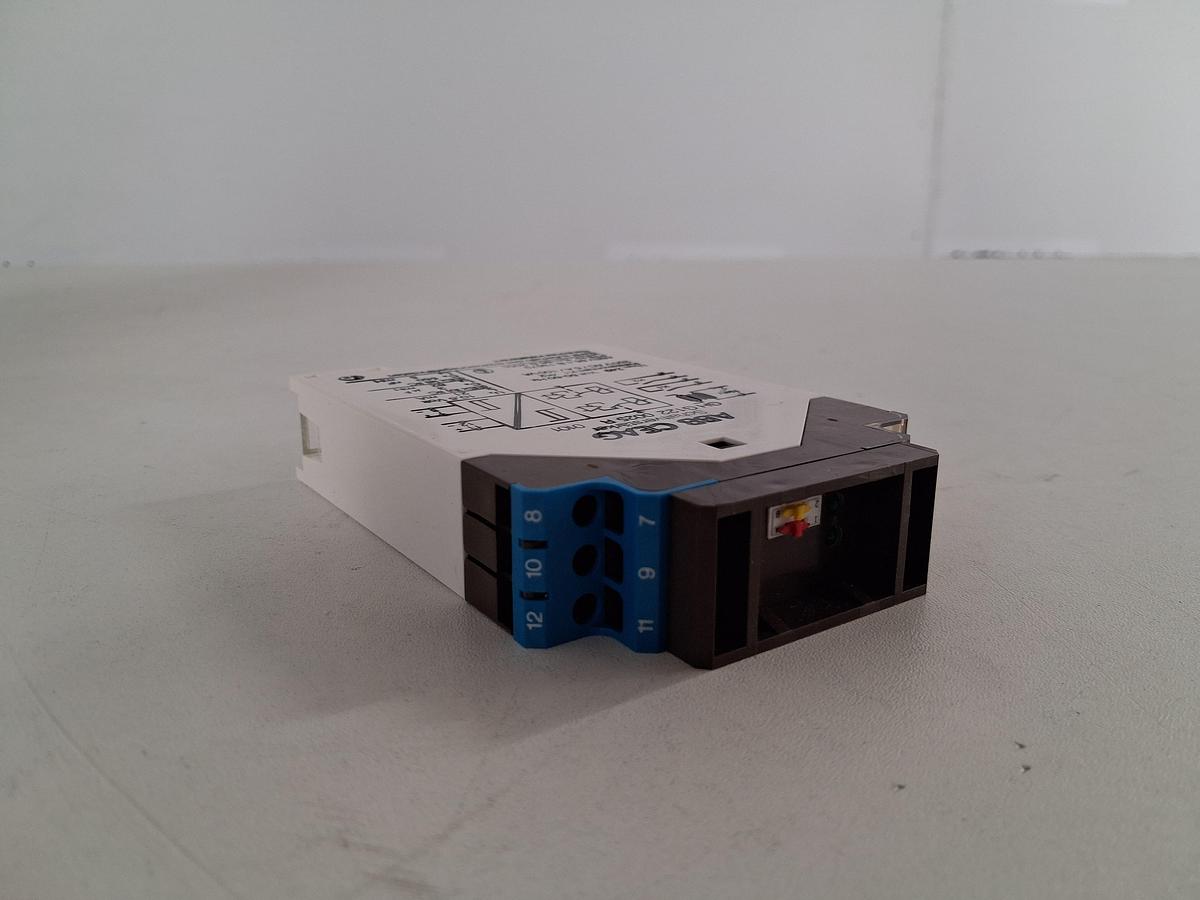

• Anschluss über steckbare Frontklemmen
• Montage außerhalb des explosionsgefährdeten Bereichs

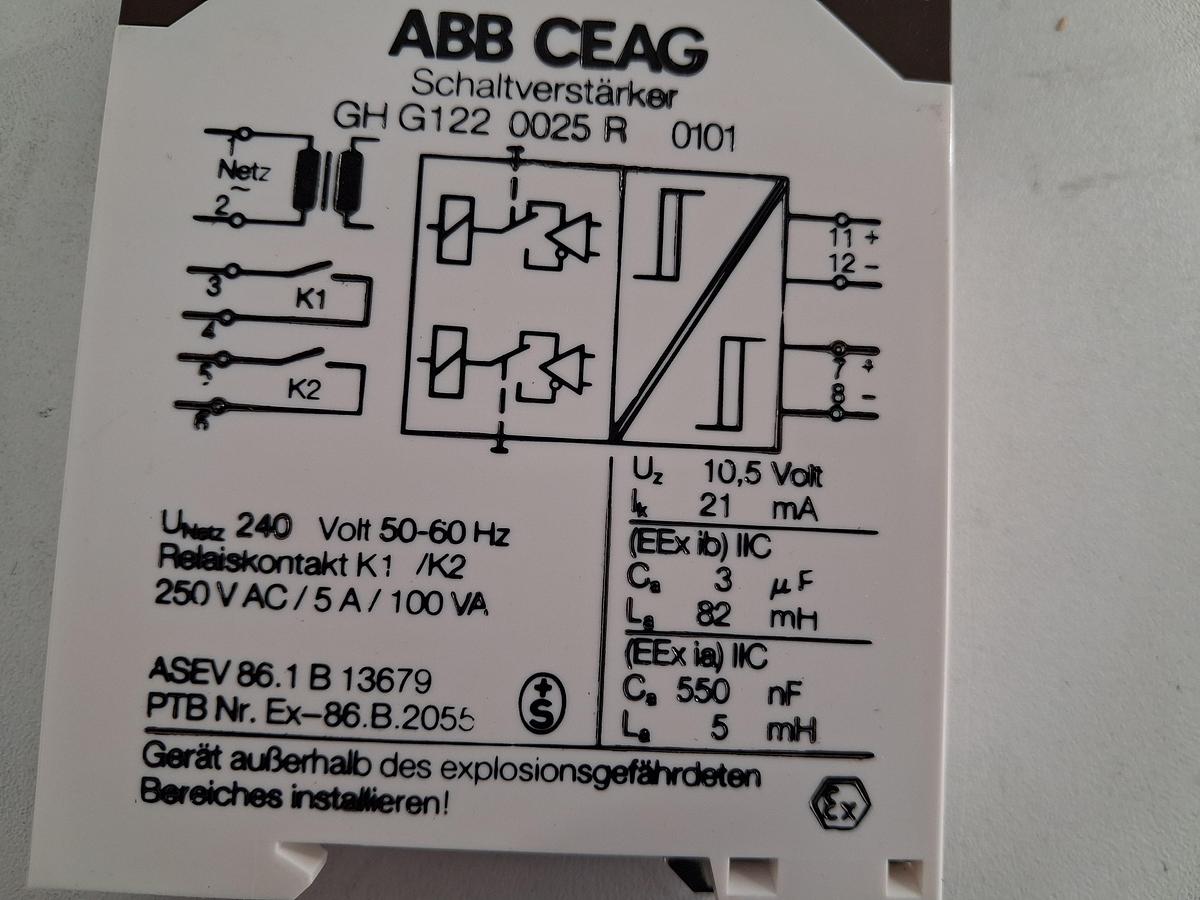

Technische Daten

• Hersteller: ABB CEAG
• Modell: GH G122 0025 R 0101
• Geräteart: zweikanaliger Schaltverstärker
• Versorgungsspannung: 240 V AC
• Netzfrequenz: 50–60 Hz
• Relaisausgänge: K1 und K2
• Relaiskontaktbelastung: 250 V AC / 5 A / 100 VA
• Ausgangsspannung laut Kennzeichnung: 10,5 V
• Ausgangsstrom laut Kennzeichnung: 21 mA
• Explosionsschutzgruppe: IIC
• Kapazitätswert C₀: 3 µF
• Induktivitätswert L₀: 82 mH
• Weiterer C₀-Wert laut Kennzeichnung: 550 nF
• Weiterer L₀-Wert laut Kennzeichnung: 5 mH
• ASEV-Nummer: 86.1 B 13679
• PTB-Nummer: Ex-86.B.2056
• Montagehinweis: außerhalb des explosionsgefährdeten Bereichs installieren
• Zustand: ungebrauchte Neuware aus Lagerauflösung
• Funktionsprüfung: nicht angegeben

Vor der Inbetriebnahme sollten Anschlussbelegung, Stromkreisparameter, Kompatibilität und die für den Einsatzort geltenden Anforderungen durch qualifiziertes Fachpersonal geprüft werden.

Verfügbarkeit

Die Anlage ist ab Lager Deutschland verfügbar.

Eine Besichtigung kann nach Terminvereinbarung erfolgen.

Weitere Fotos oder technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
