WIKA IUT-10 Druckmessumformer mit DN-40-Druckmittler

Beschreibung der Anlage

Ungebrauchter WIKA Druckmessumformer, Modell IUT-10, mit separatem Druckmittler und Kapillarleitung aus einer Lagerauflösung.

Das Gerät dient zur elektronischen Erfassung von Prozessdruck und zur Übertragung des Messwertes als analoges 4–20-mA-Signal an eine SPS, Anzeigeeinheit oder ein Prozessleitsystem. Die integrierte Anzeige ermöglicht zusätzlich das lokale Ablesen und Parametrieren des Messwertes.

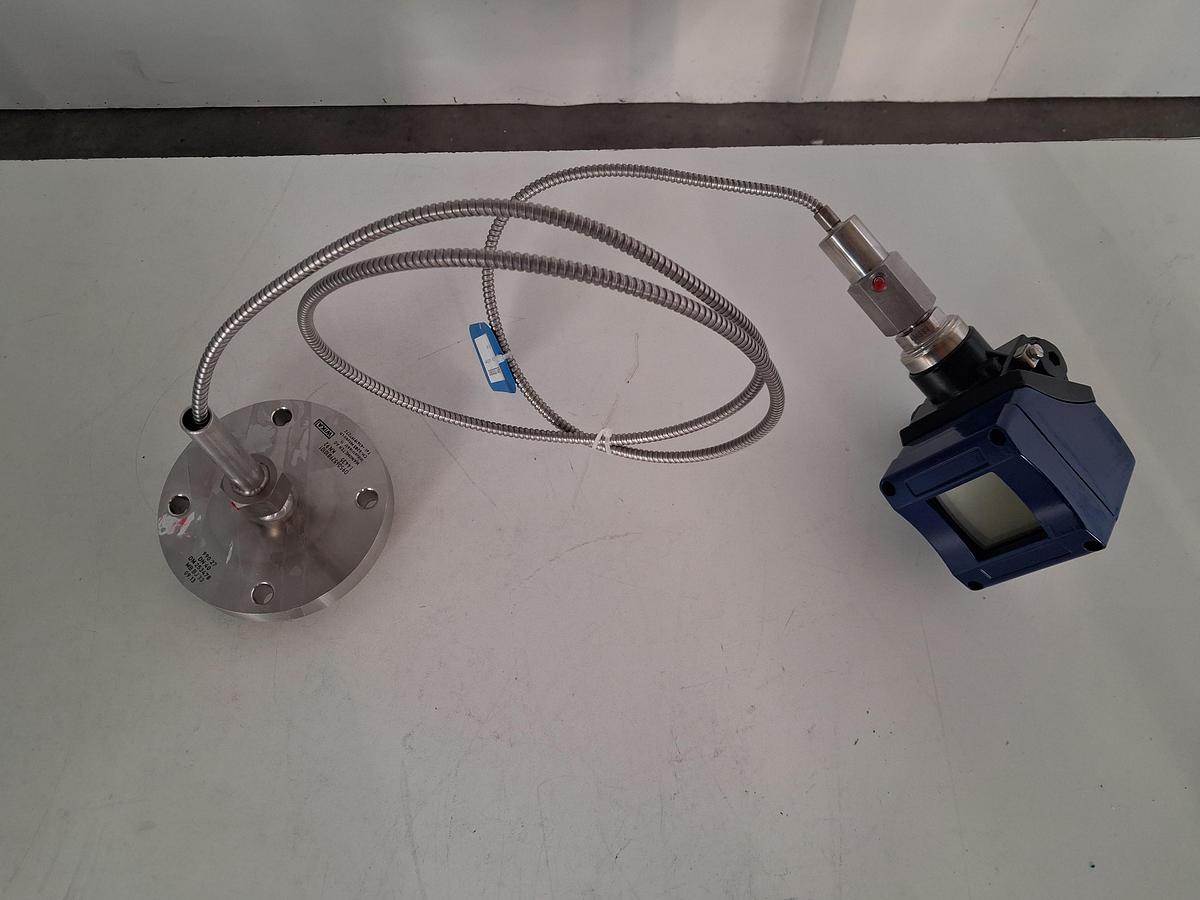

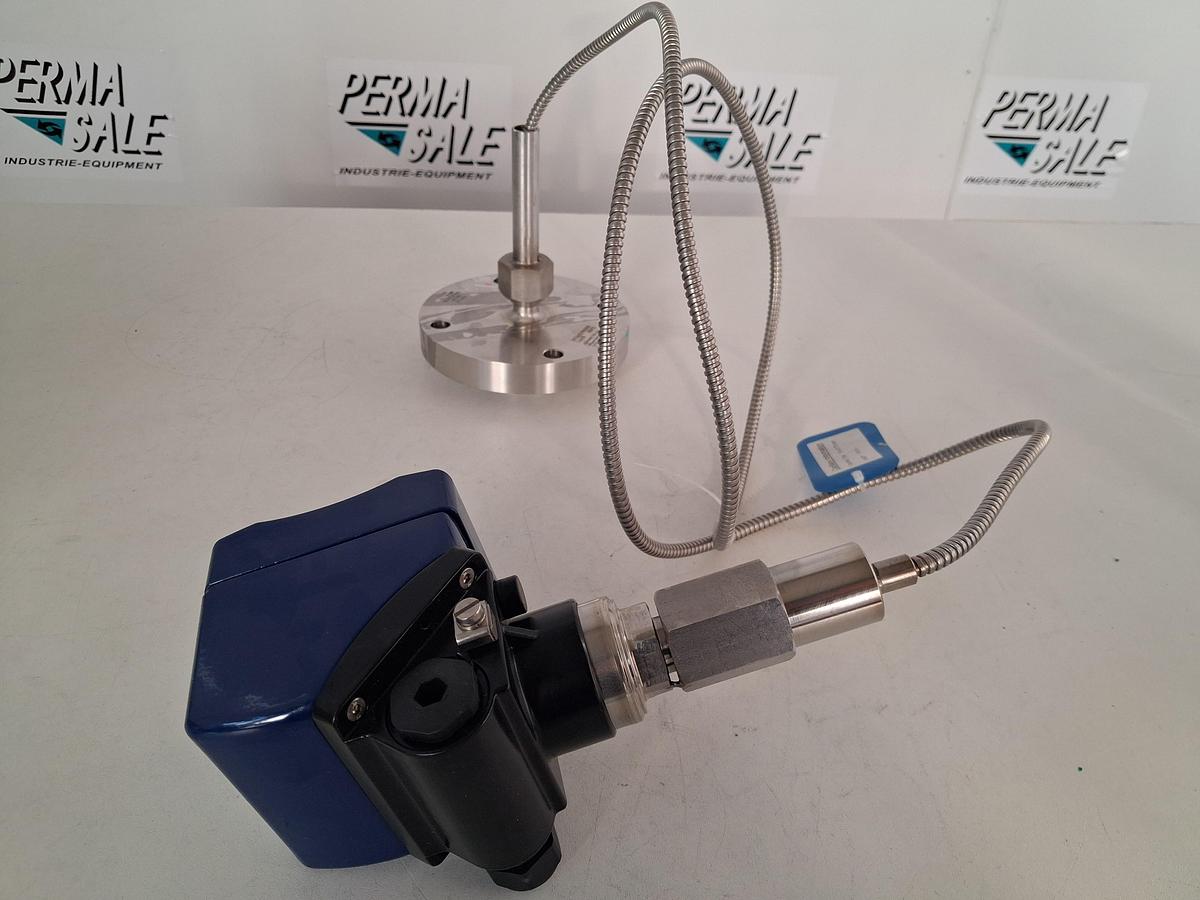

Die abgebildete Einheit besteht aus dem WIKA IUT-10 Feldmessumformer, einer flexiblen metallummantelten Kapillarleitung sowie einem WIKA Druckmittler mit Flanschanschluss DN 40. Ein Druckmittler trennt das Messgerät vom Prozessmedium und wird insbesondere bei anspruchsvollen, korrosiven, viskosen oder temperaturkritischen Medien eingesetzt.

Typische Einsatzbereiche sind die Chemieindustrie, Pharmaindustrie, Lebensmittelindustrie, Biotechnologie, Energie- und Versorgungstechnik sowie industrielle Prozessanlagen.

Es handelt sich um ungebrauchte Neuware aus einer Lagerauflösung. Alters- und lagerungsbedingte optische Spuren können vorhanden sein. Eine Funktions-, Dichtheits- oder Kalibrierprüfung wurde nicht angegeben.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Elektronische Erfassung von Prozessdruck
• Analoges Ausgangssignal von 4–20 mA
• Lokale digitale Anzeige
• Parametrierung über integrierte Bedienelemente
• Druckübertragung über flexible Kapillarleitung
• Medientrennung durch angebauten Druckmittler
• Prozessanschluss über Flansch DN 40
• Einbindung in industrielle Steuerungs- und Prozessleitsysteme
• Ausführung für eigensichere Stromkreise laut Typenschild

Technische Daten

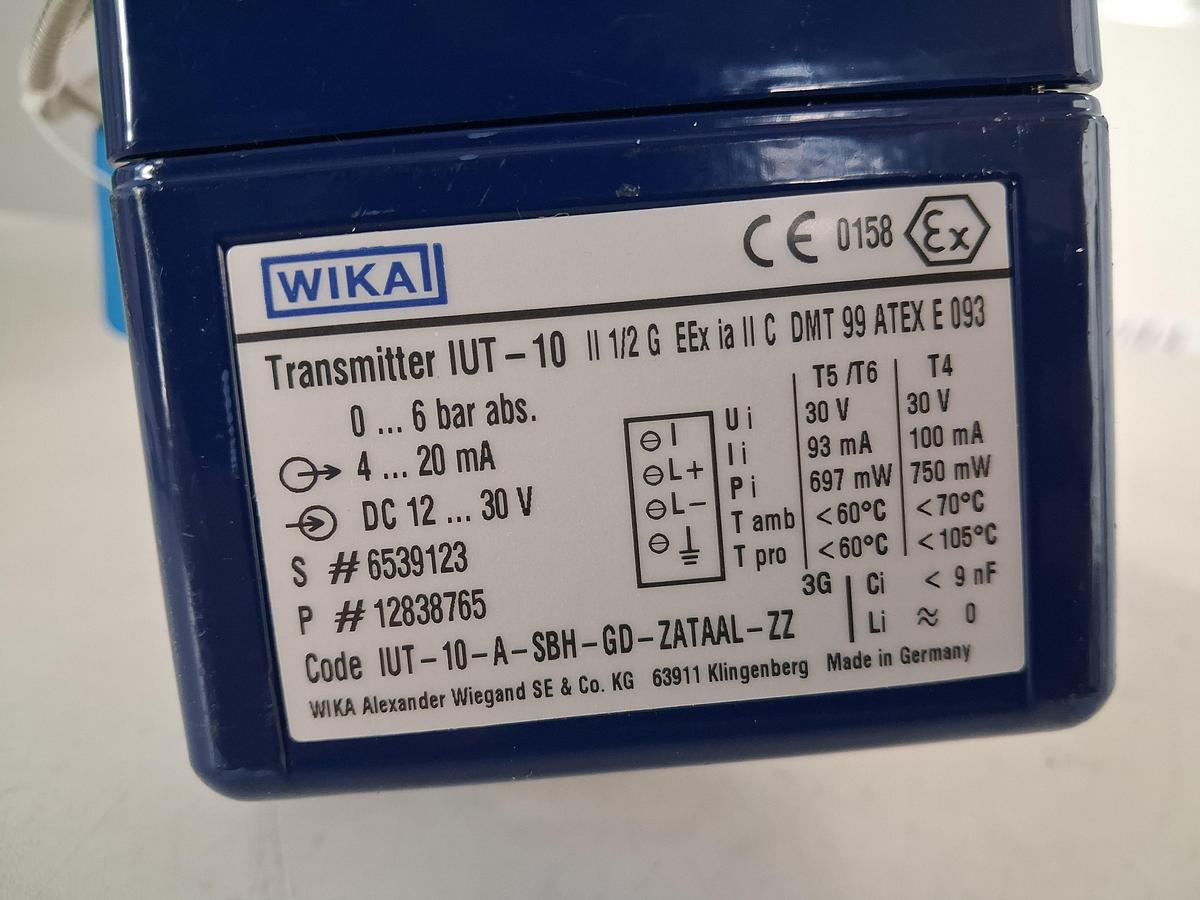

• Hersteller: WIKA
• Modell: IUT-10
• Geräteart: intelligenter Druckmessumformer
• Ausgangssignal: 4–20 mA
• Versorgungsspannung: 12–30 V DC

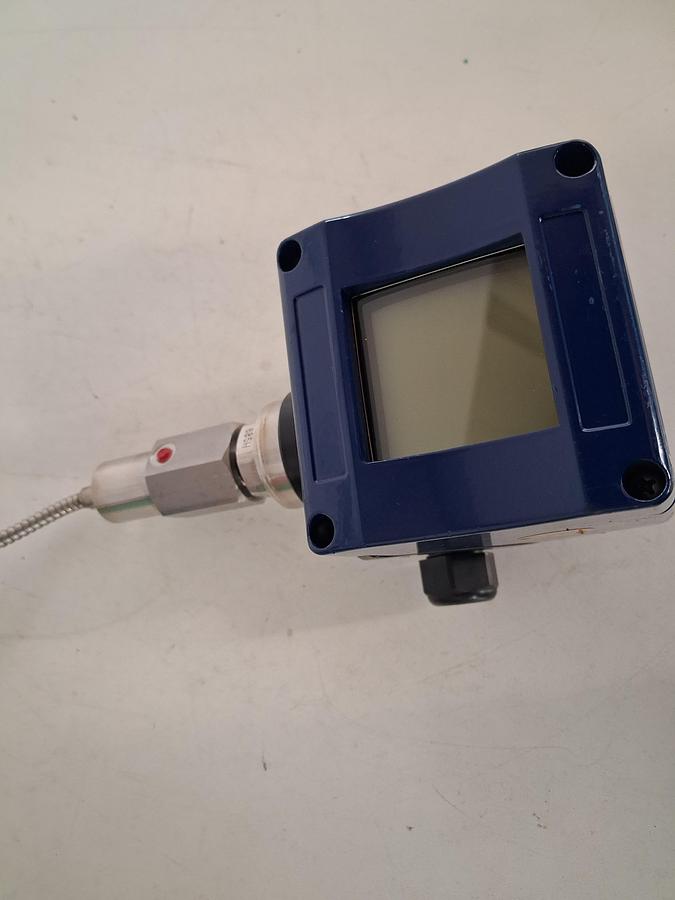

• Anzeige: integriertes Digitaldisplay
• Explosionsschutzkennzeichnung: II 1/2 G EEx ia IIC T5/T6, laut Typenschild
• Elektrische Grenzwerte: Ui 30 V, Ii 100 mA, Pi 0,75 W
• Interne Kapazität: Ci ≤ 9 nF
• Interne Induktivität: Li ≤ 0,6 mH
• Seriennummer: 6539123
• Zusätzliche Nummer: H 12838765

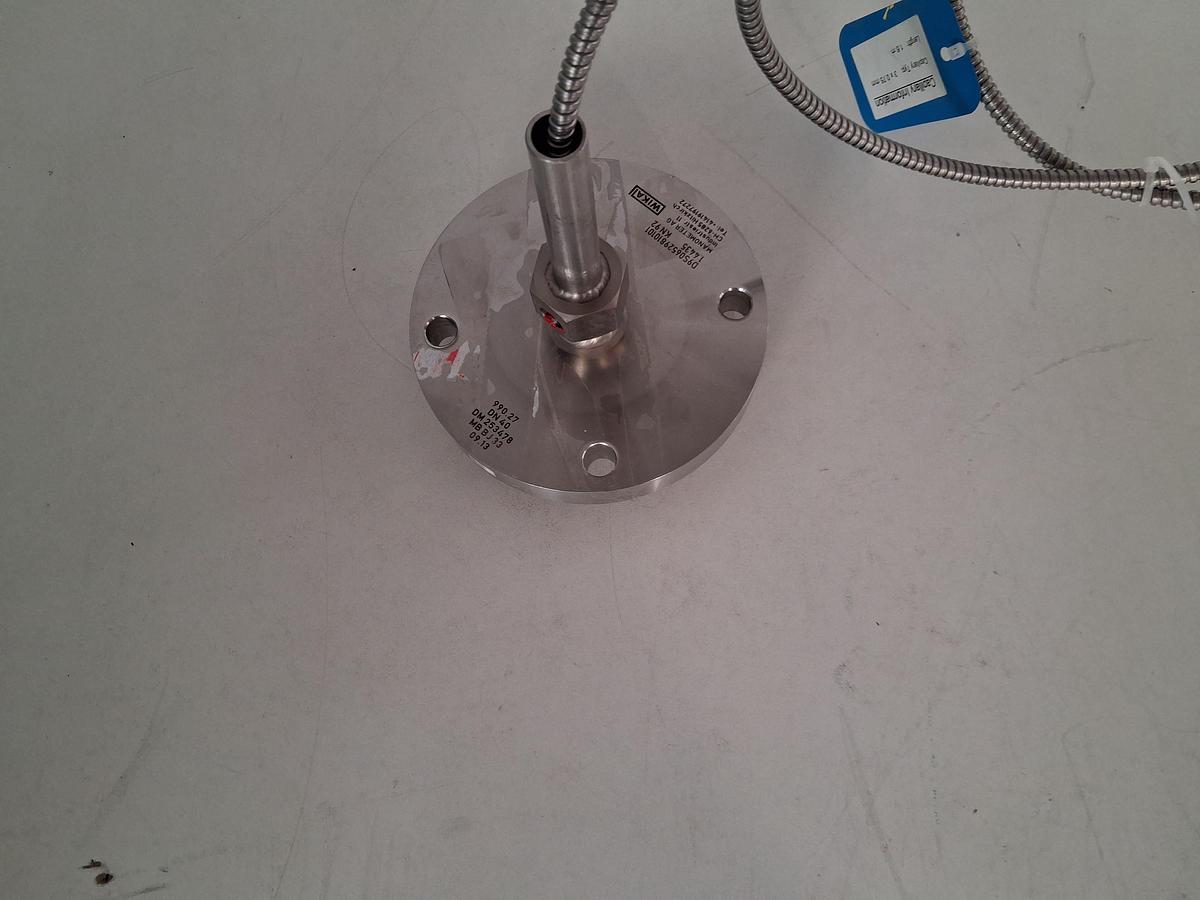

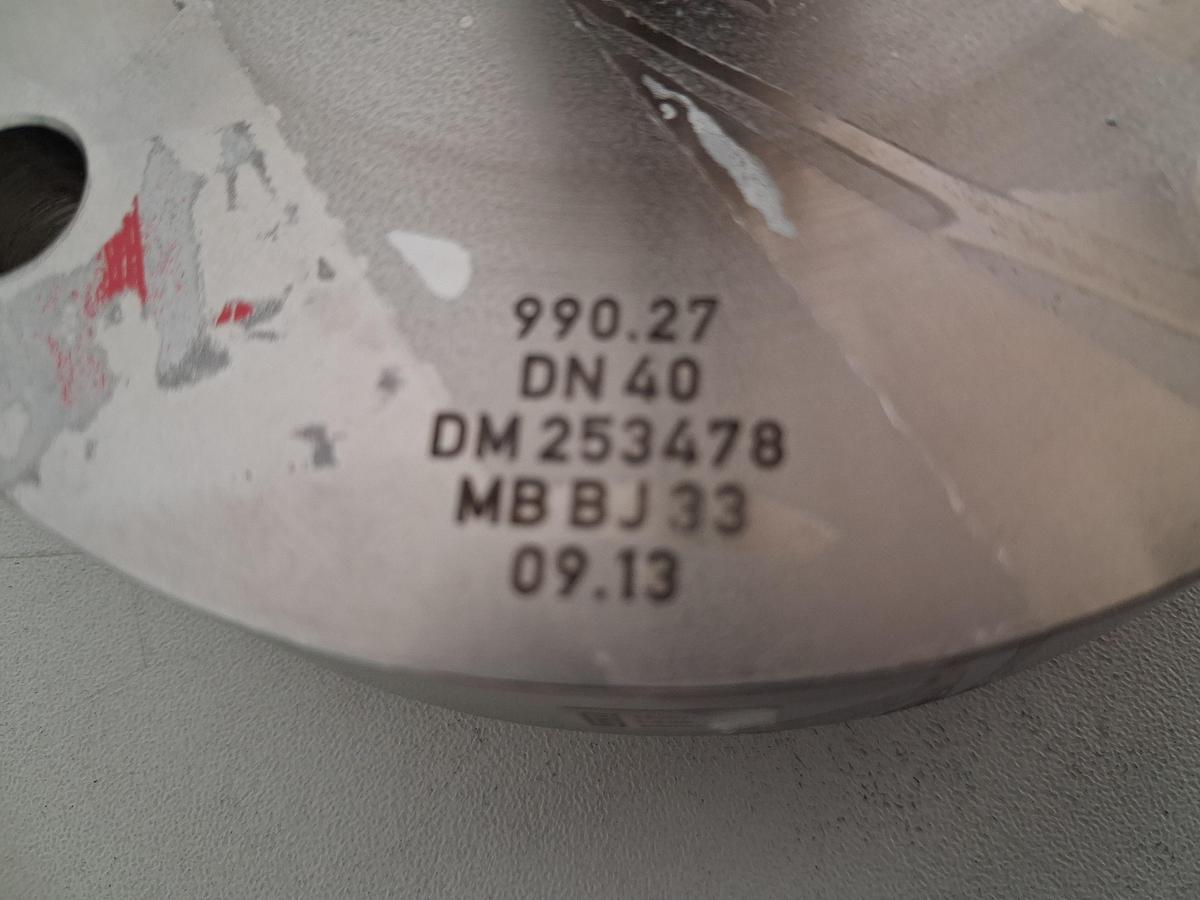

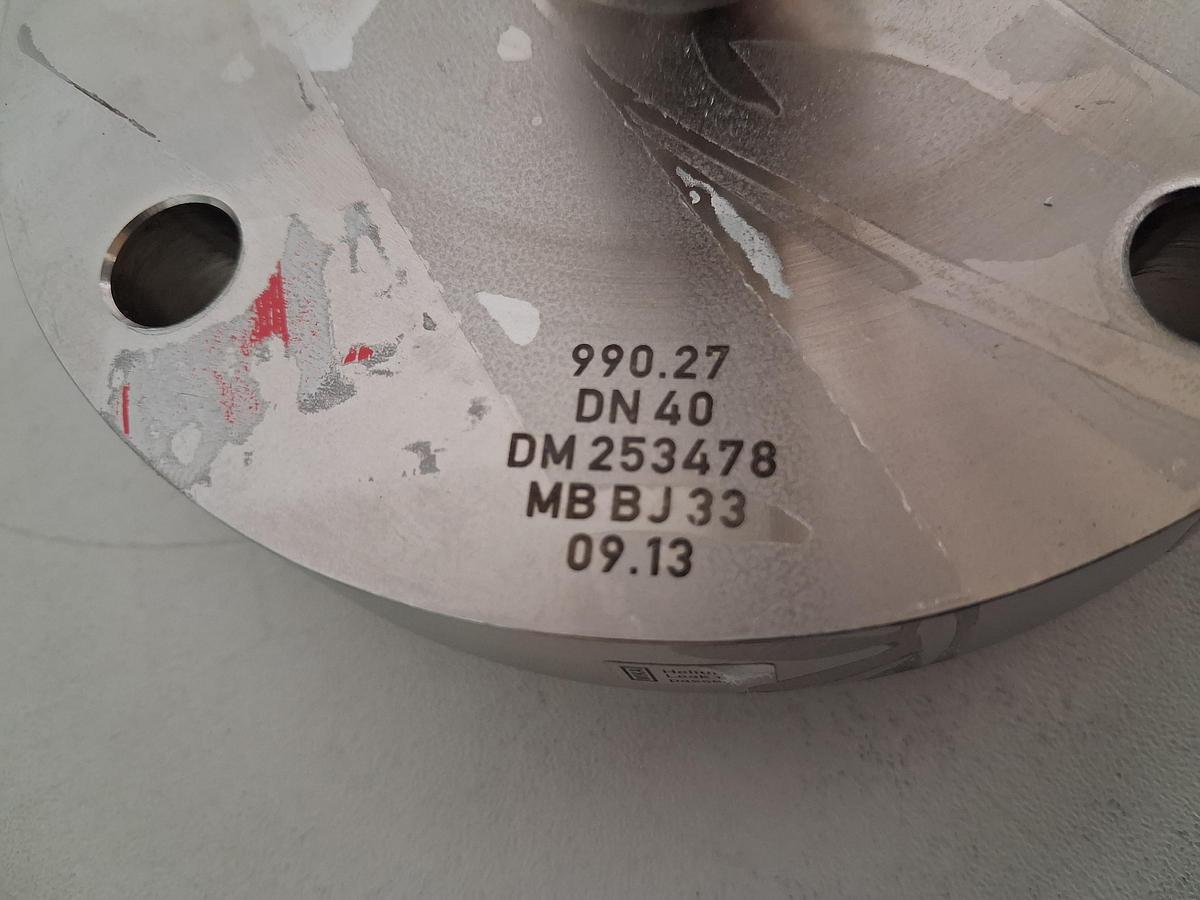

• Druckmittlermodell: WIKA 990.27
• Flanschnennweite: DN 40
• Druckmittlernummer: DM253478
• Kennzeichnung am Druckmittler: MBBJ33
• Datumskennzeichnung: 09.13
• Verbindung: metallummantelte Kapillarleitung

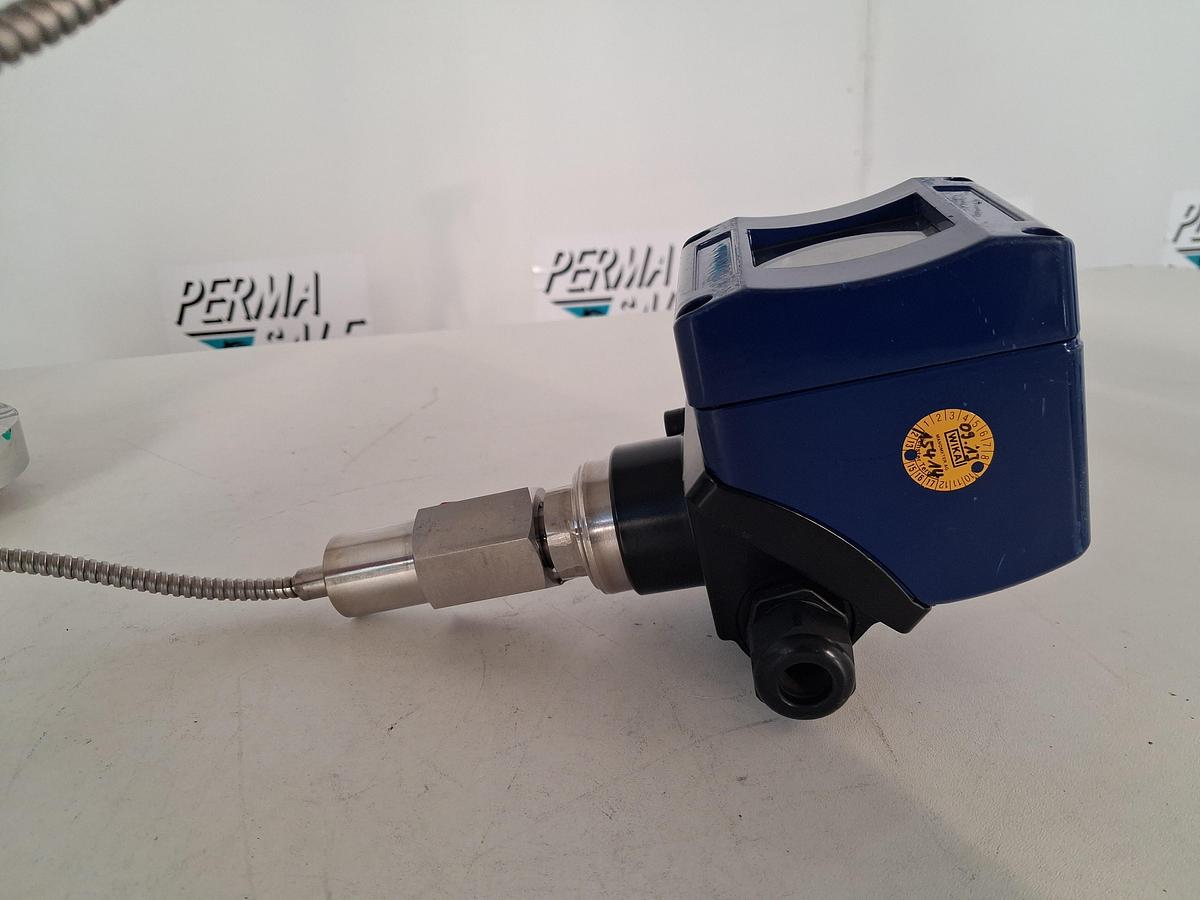

• Gehäuse: blaues industrielles Feldgehäuse
• Zustand: ungebrauchte Neuware aus Lagerauflösung
• Funktionsprüfung: nicht angegeben

Der genaue Druckmessbereich, die Flanschnorm, Druckstufe, Membranwerkstoffe und Füllflüssigkeit sind auf den Bildern nicht eindeutig lesbar. Diese Angaben sollten vor der Inbetriebnahme anhand der vollständigen Geräteunterlagen geprüft werden.

Verfügbarkeit

Die Anlage ist ab Lager Deutschland verfügbar.

Eine Besichtigung kann nach Terminvereinbarung erfolgen.

Weitere Fotos oder technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
