FAFNIR MSR 2.1 Ex Auswertekarte mit Signaltrenner

Beschreibung der Anlage

FAFNIR MSR 2.1 Ex Auswertekarte als Einschubbaugruppe mit Frontplatte und grüner Statusanzeige. Die Baugruppe ist für die Signalverarbeitung innerhalb entsprechend kompatibler Messsysteme vorgesehen.

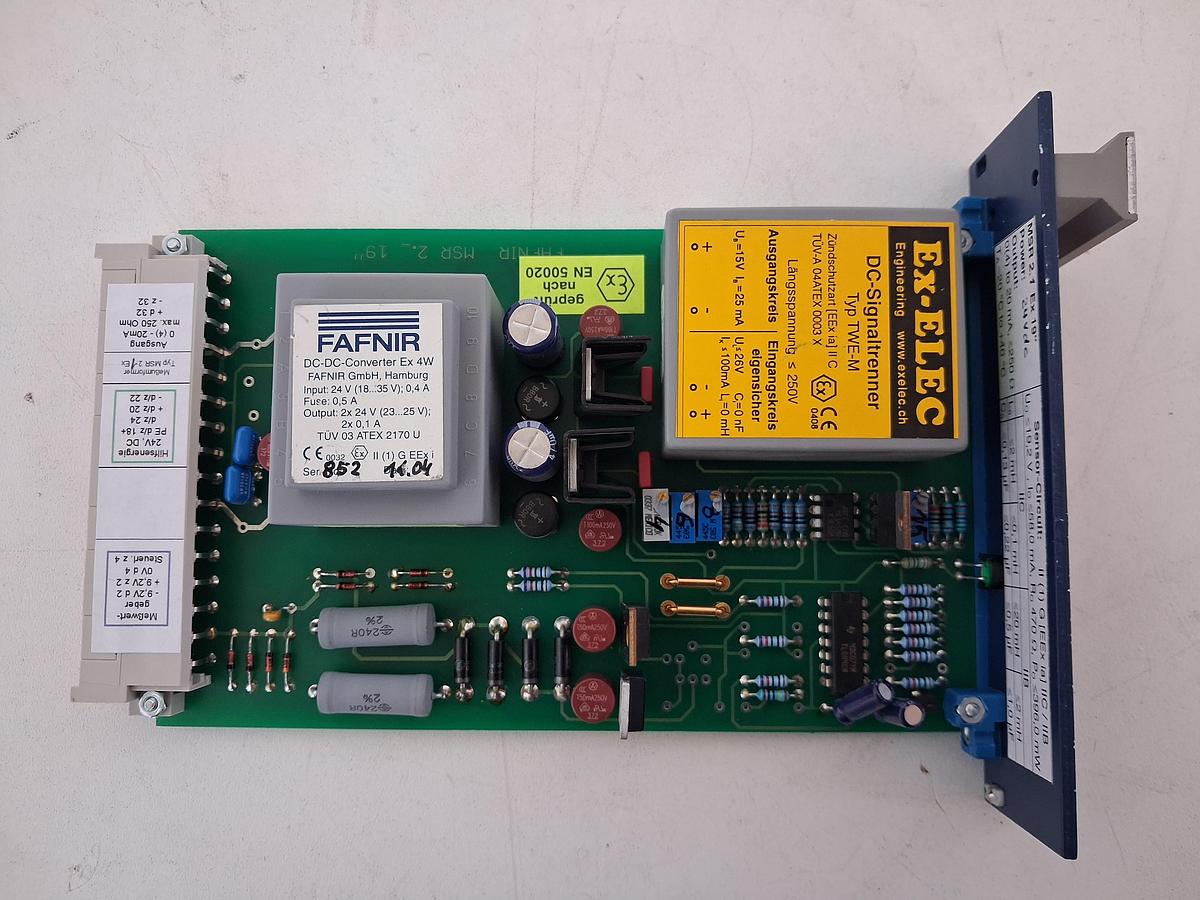

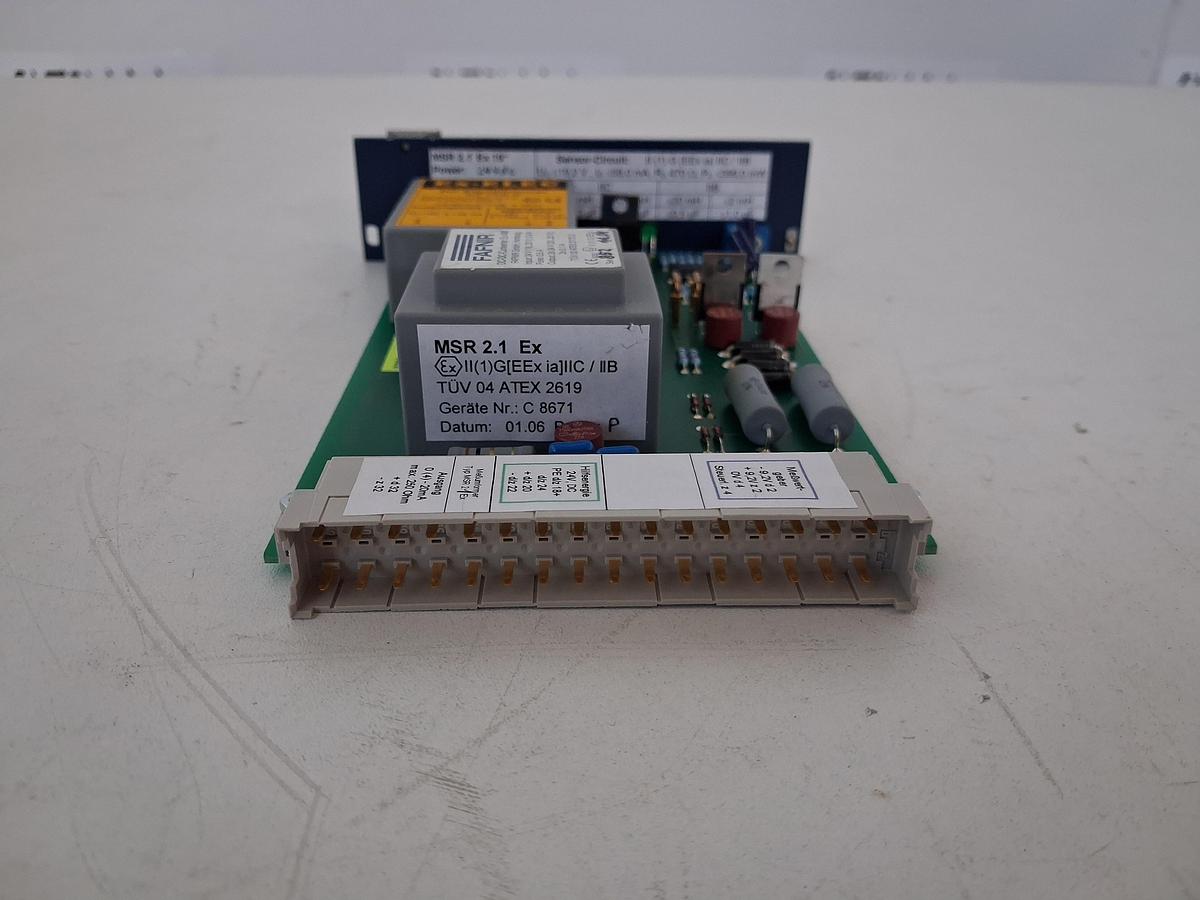

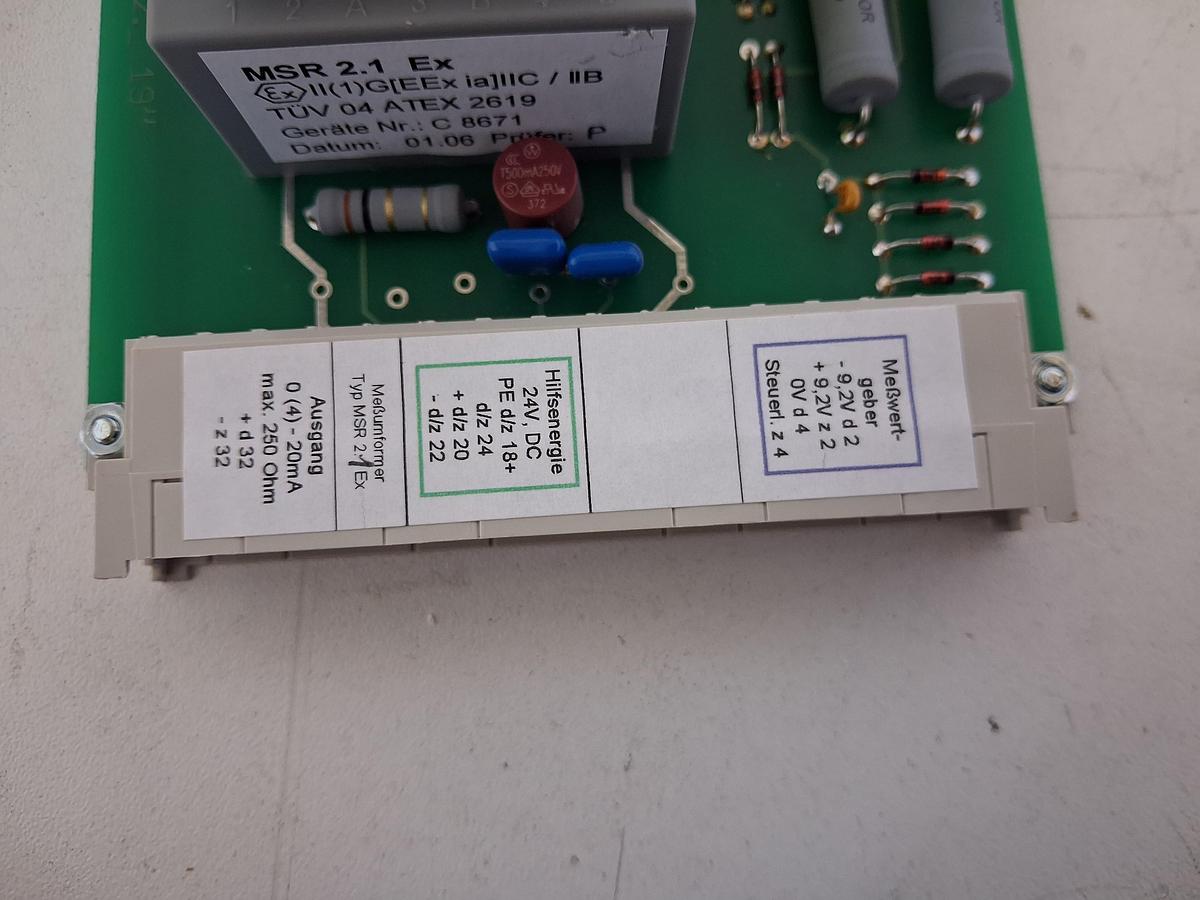

Auf der Leiterplatte befinden sich ein FAFNIR-Modul MSR 2.1 Ex, ein FAFNIR DC/DC-Wandler Ex 4W sowie ein Ex-ELEC DC-Signaltrenner TWE-M. Der Anschluss erfolgt über die rückseitige Steckverbindung.

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS), mit sichtbaren Lagerspuren.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Auswertung und Weiterverarbeitung von Sensorsignalen
• Signaltrennung über das montierte TWE-M-Modul
• Spannungswandlung über integrierten DC/DC-Wandler
• Frontseitige Statusanzeige
• Verwendung als Ersatzbaugruppe für kompatible Messsysteme

Technische Daten

• Hersteller: FAFNIR
• Typ: MSR 2.1 Ex
• Geräteart: Auswertekarte / Einschubbaugruppe

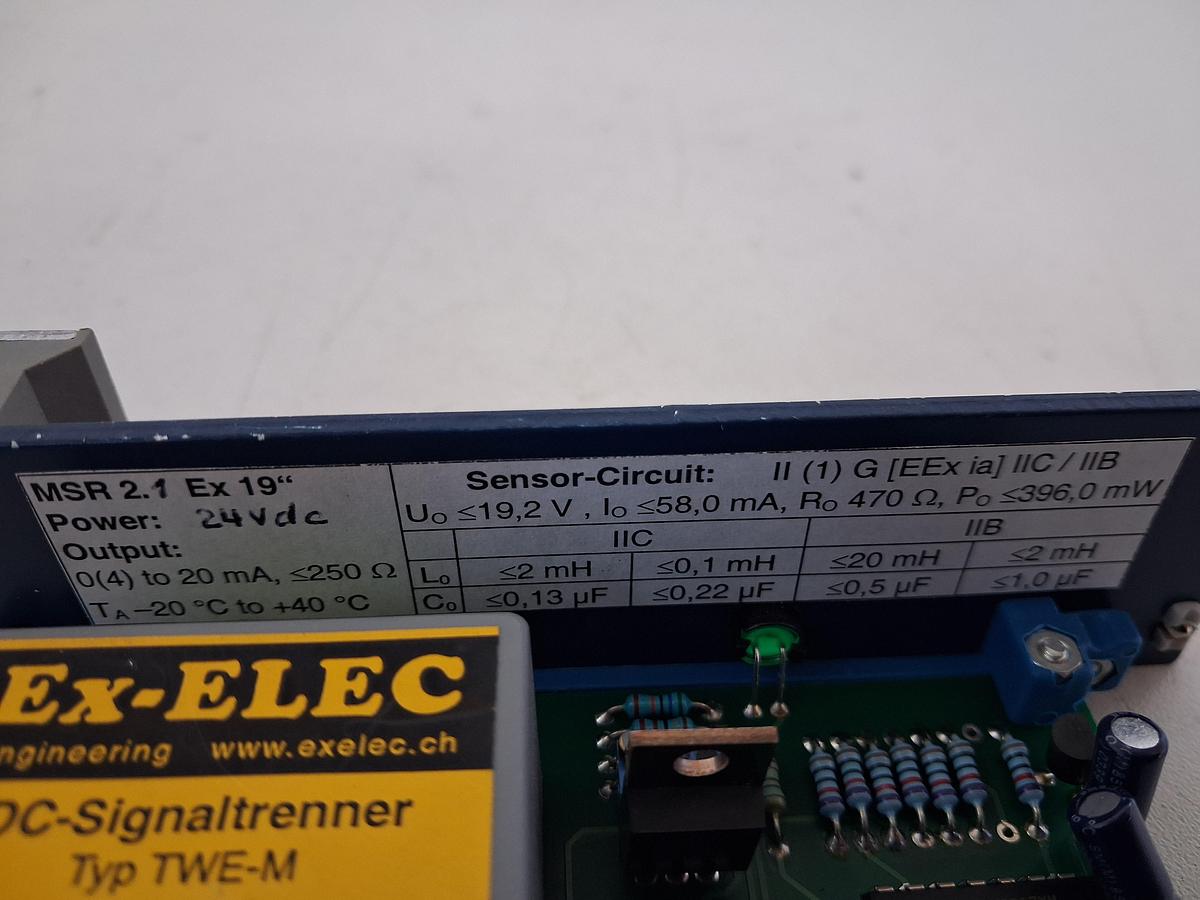

• Versorgungsangabe auf der Baugruppe: 24 V DC

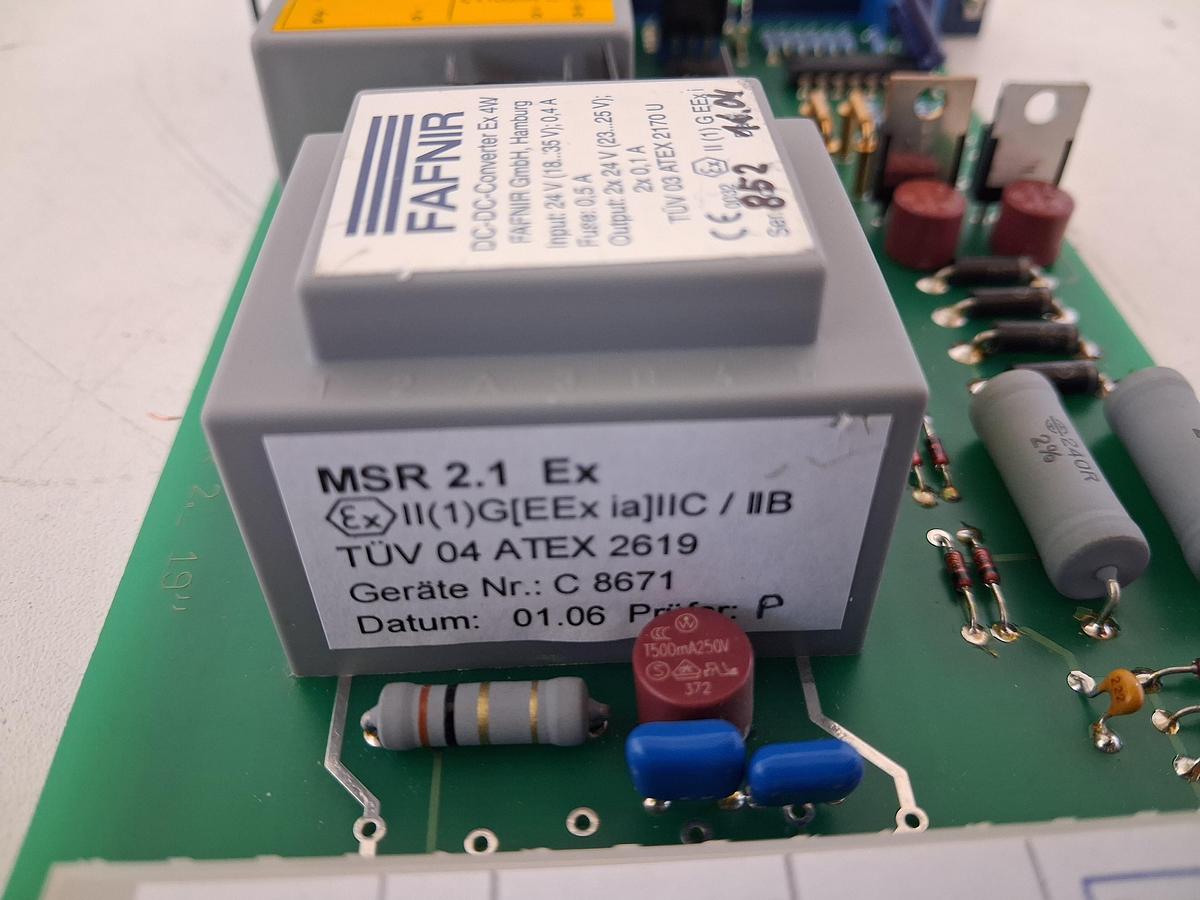

• Gerätenummer am MSR-Modul: C 8671
• Bescheinigungsnummer am MSR-Modul: TÜV 04 ATEX 2619
• Ex-Kennzeichnung am MSR-Modul: II(1)G [EEx ia] IIC/IIB

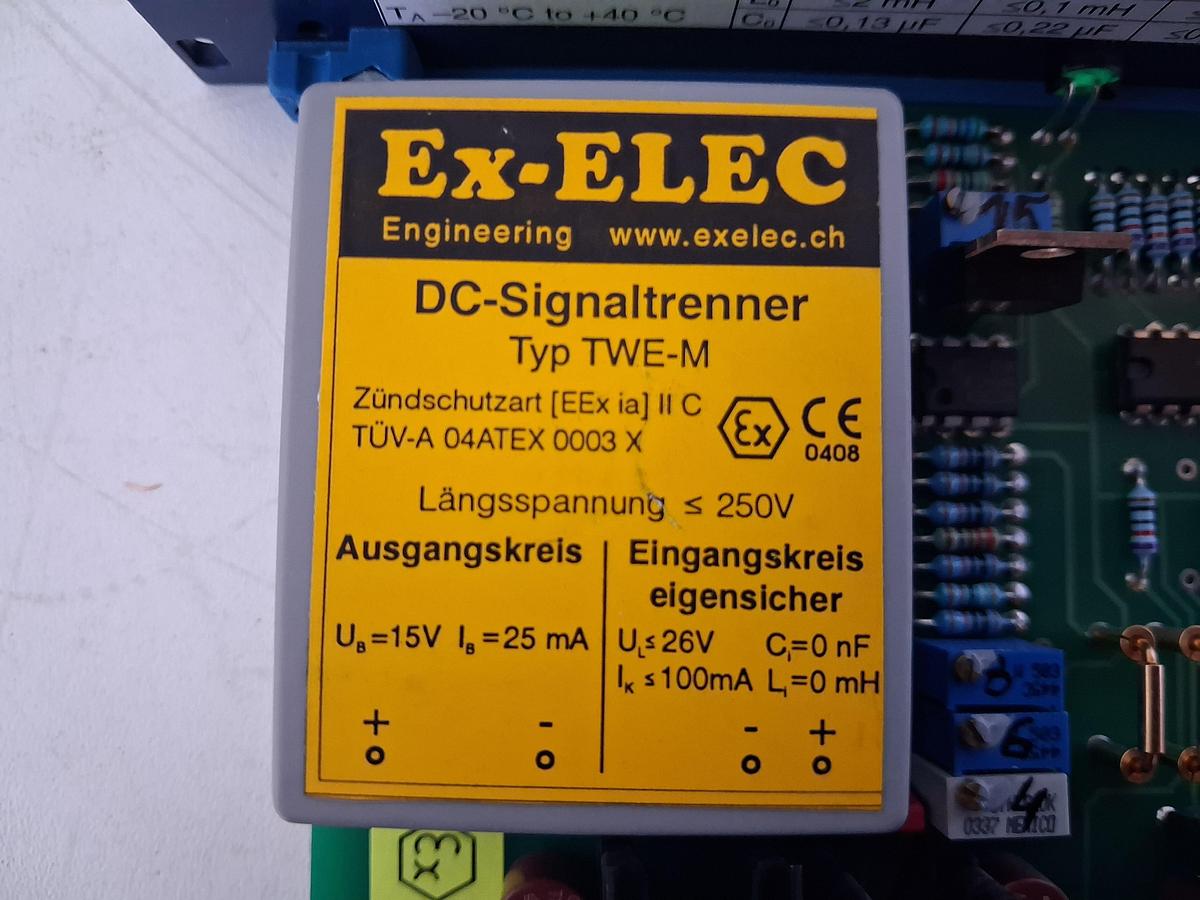

• Montierter Signaltrenner: Ex-ELEC TWE-M

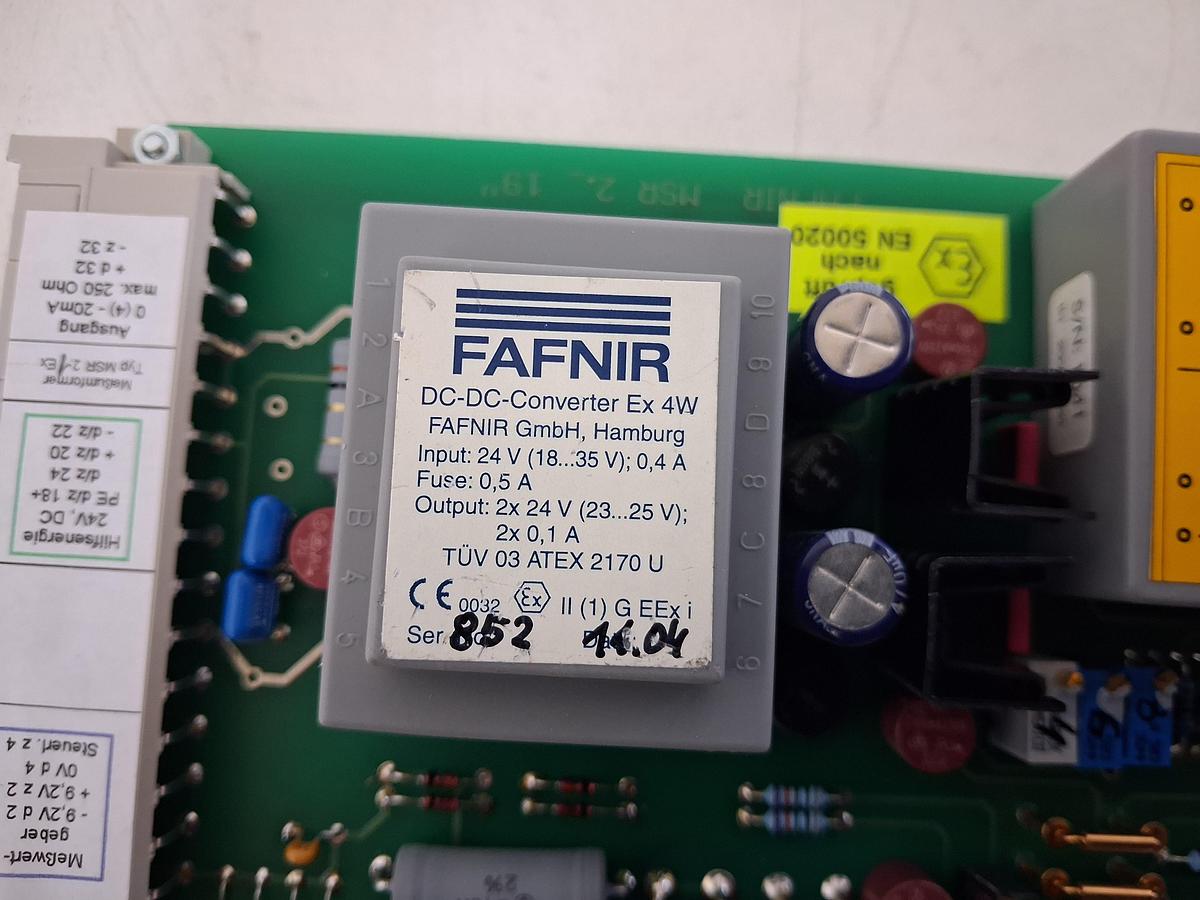

• Montierter Spannungswandler: FAFNIR DC/DC-Converter Ex 4W

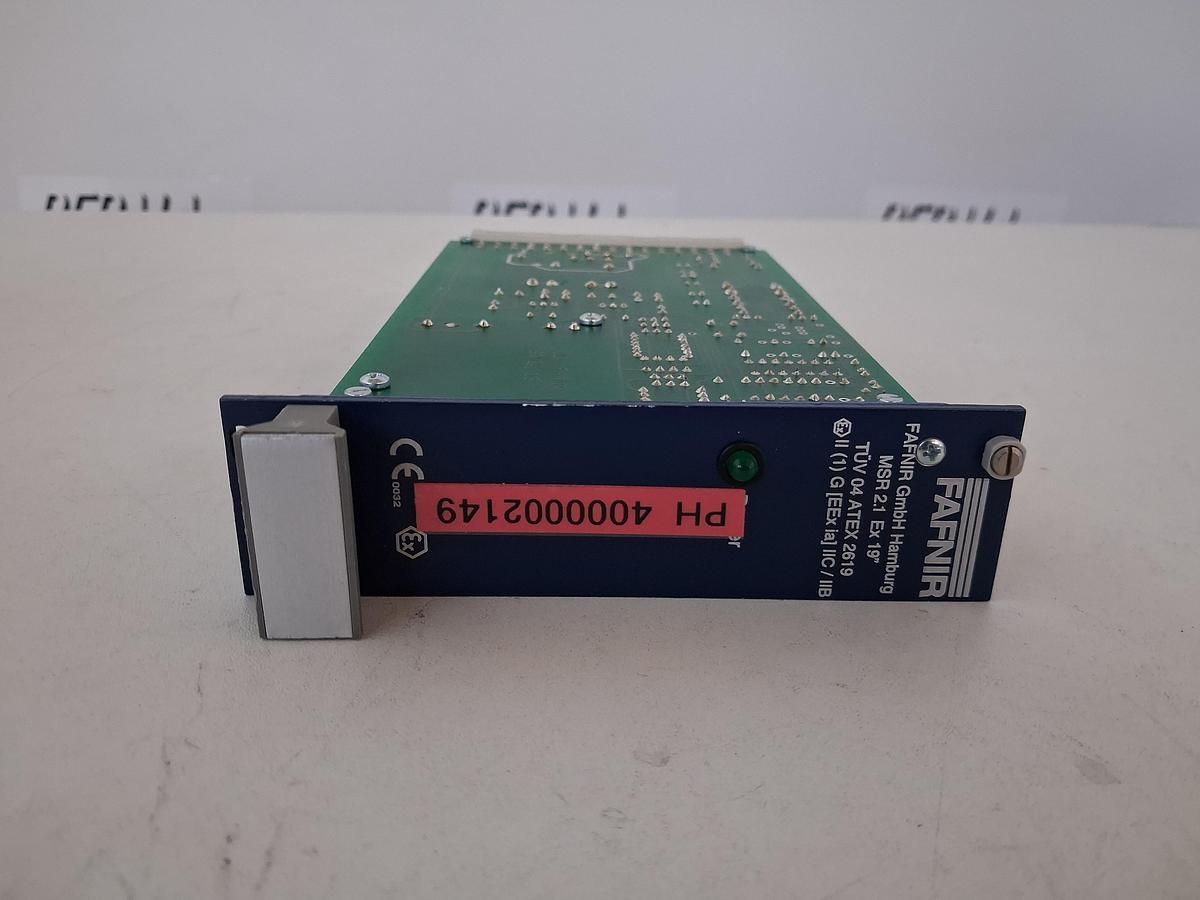

• Anzeige: Grüne frontseitige LED
• Materialnummer: 2165040
• Inventarkennzeichnung: PH 4000002149

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung. Weitere Fotos und technische Informationen auf Anfrage.

International shipping and export support can be arranged upon request.
