Hartmann & Braun TGM 5 Ex Drehwinkel-Messumformer 0–30°

Beschreibung der Anlage

Drehwinkel-Messumformer von Hartmann & Braun zur analogen Erfassung von Winkelstellungen in industriellen Maschinen und Prozessanlagen.

Das Gerät wandelt die Winkelstellung der herausgeführten Welle in ein elektrisches Stromsignal um. Der eingestellte Messbereich beträgt laut Typenschild 0–30°. Die Baureihe arbeitet nach einem kapazitiven Messverfahren.

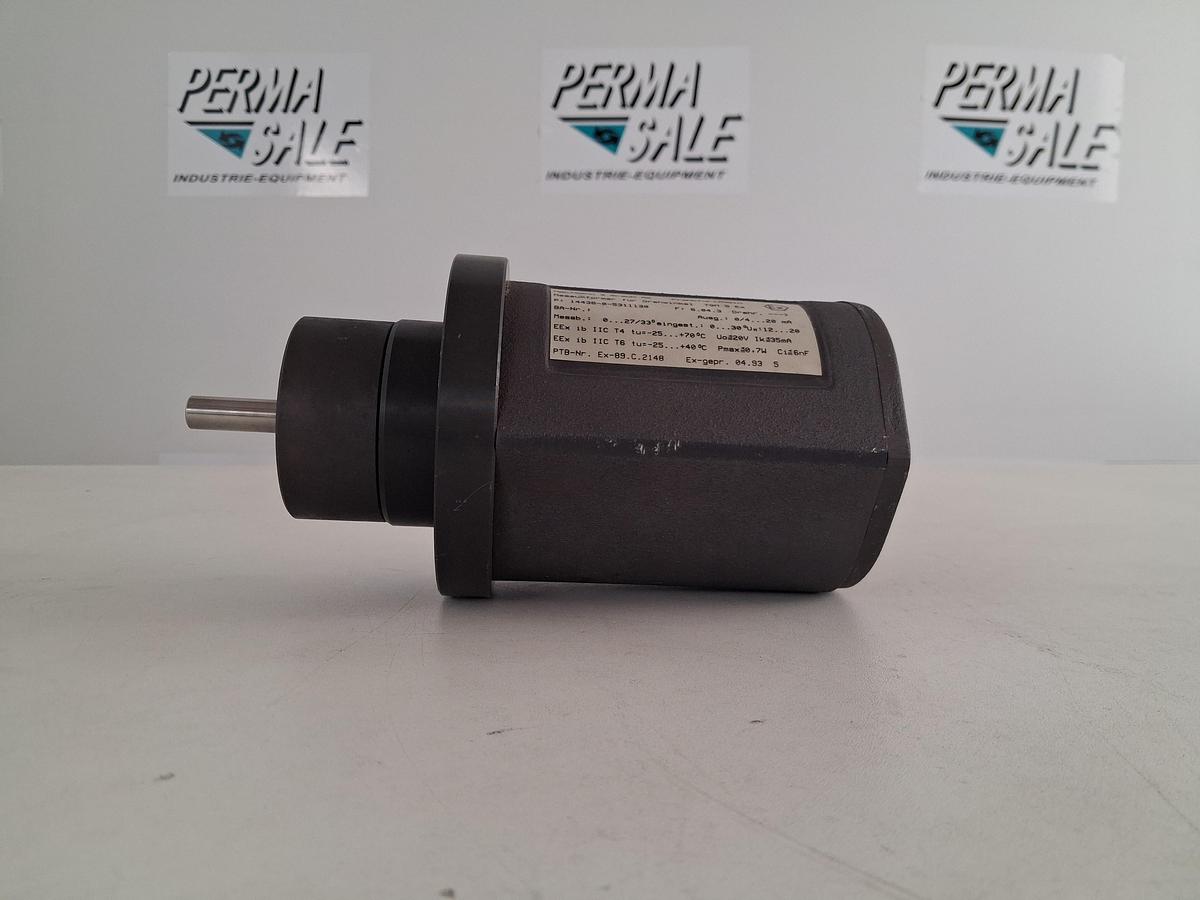

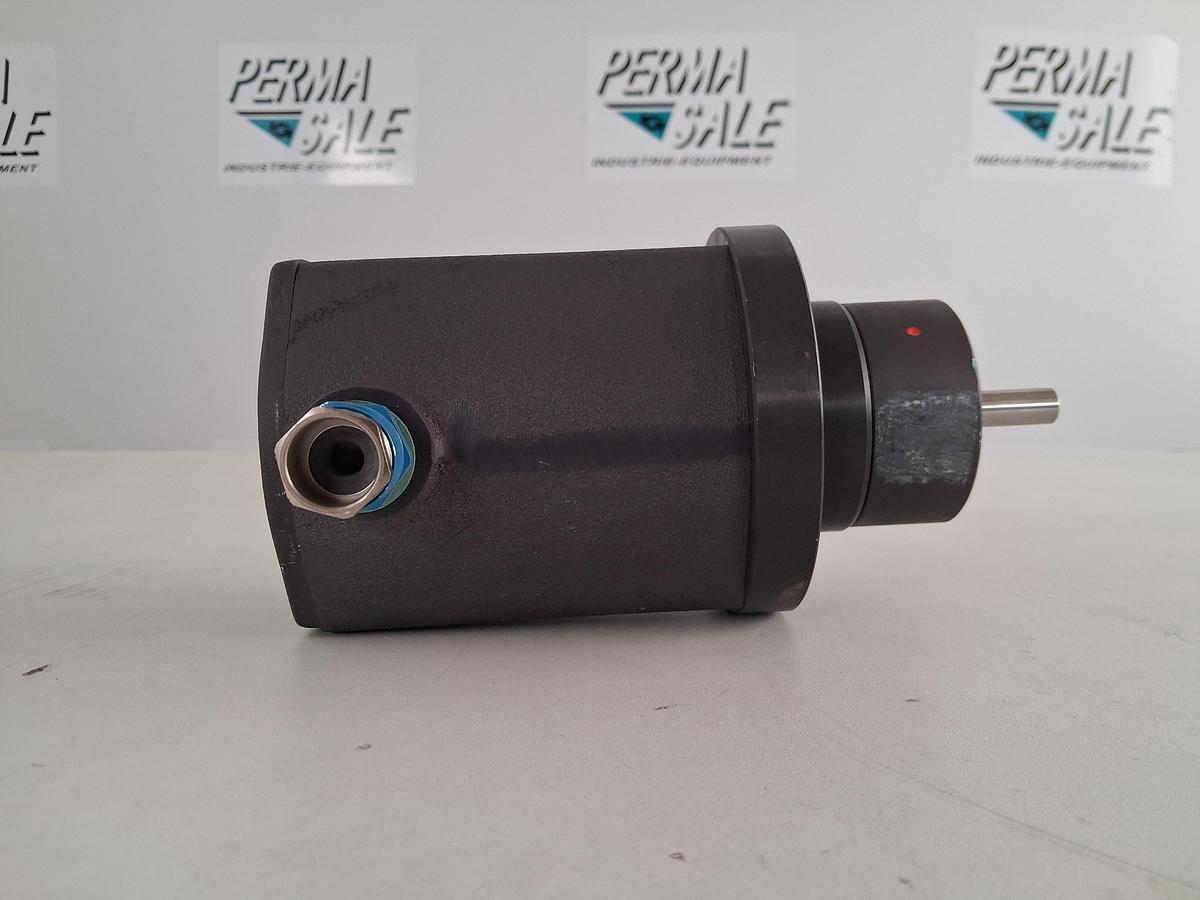

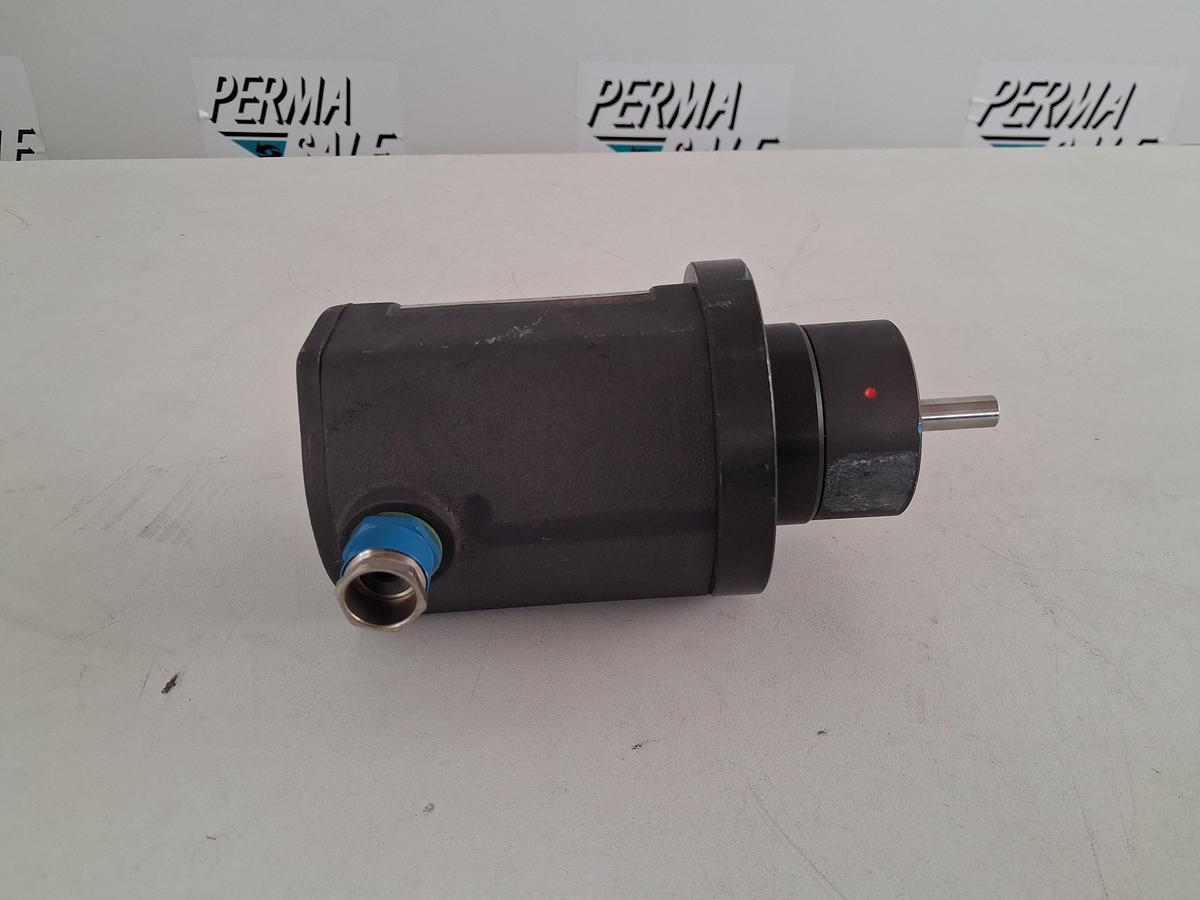

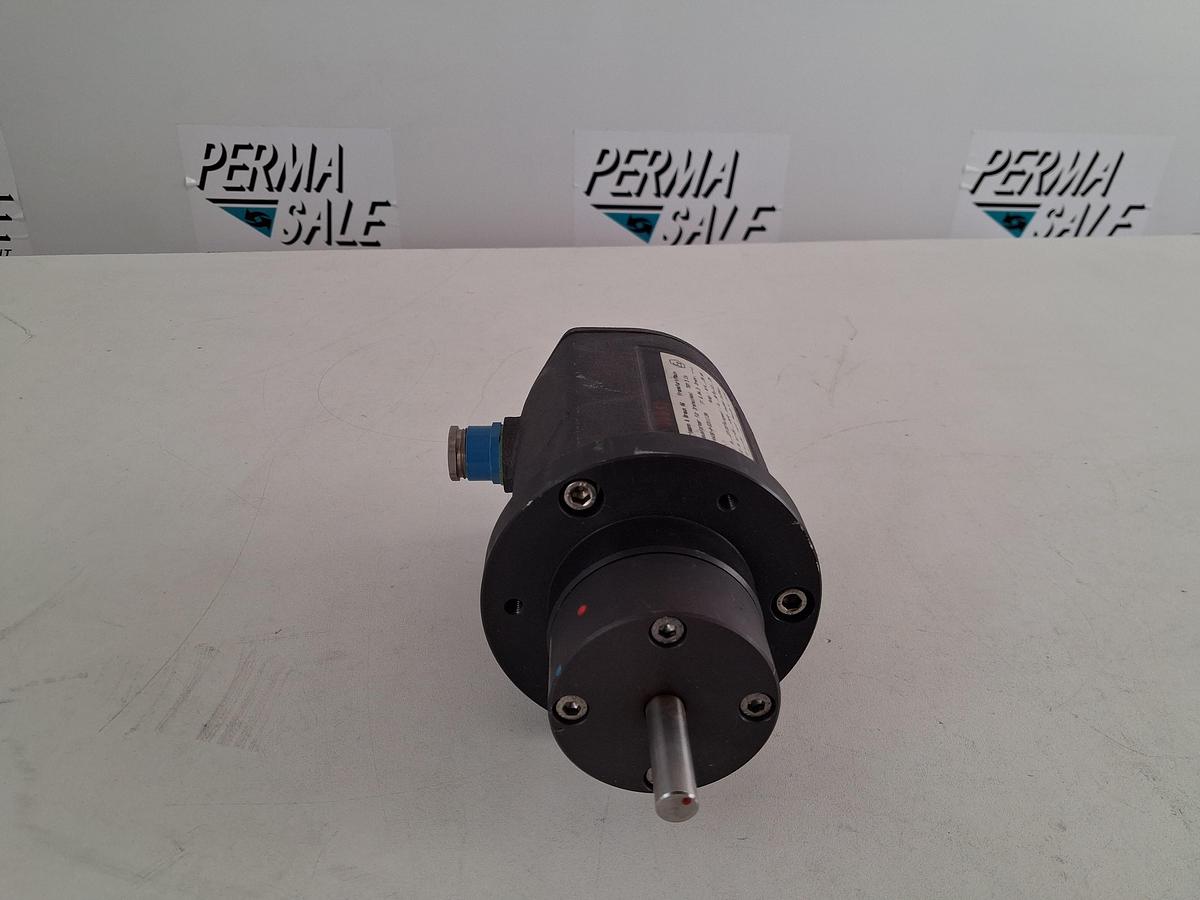

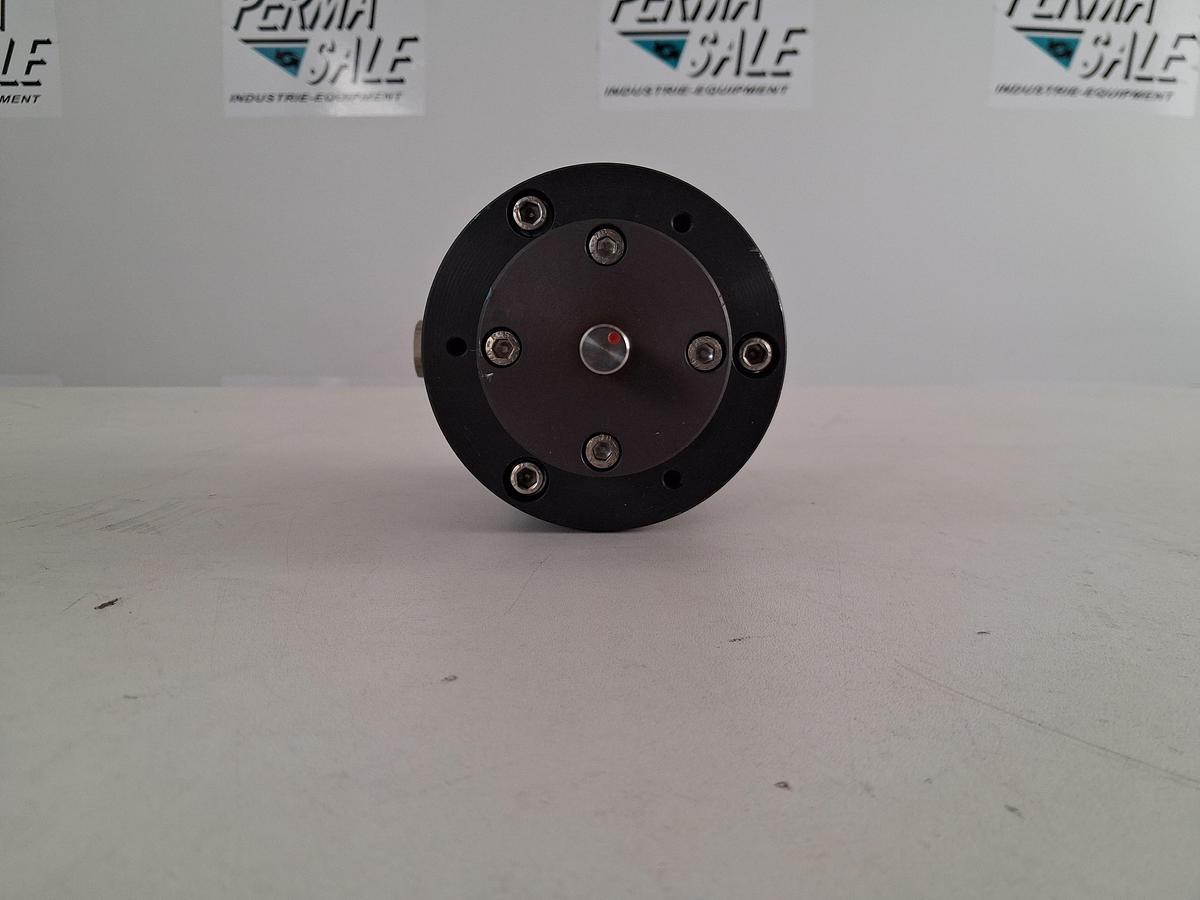

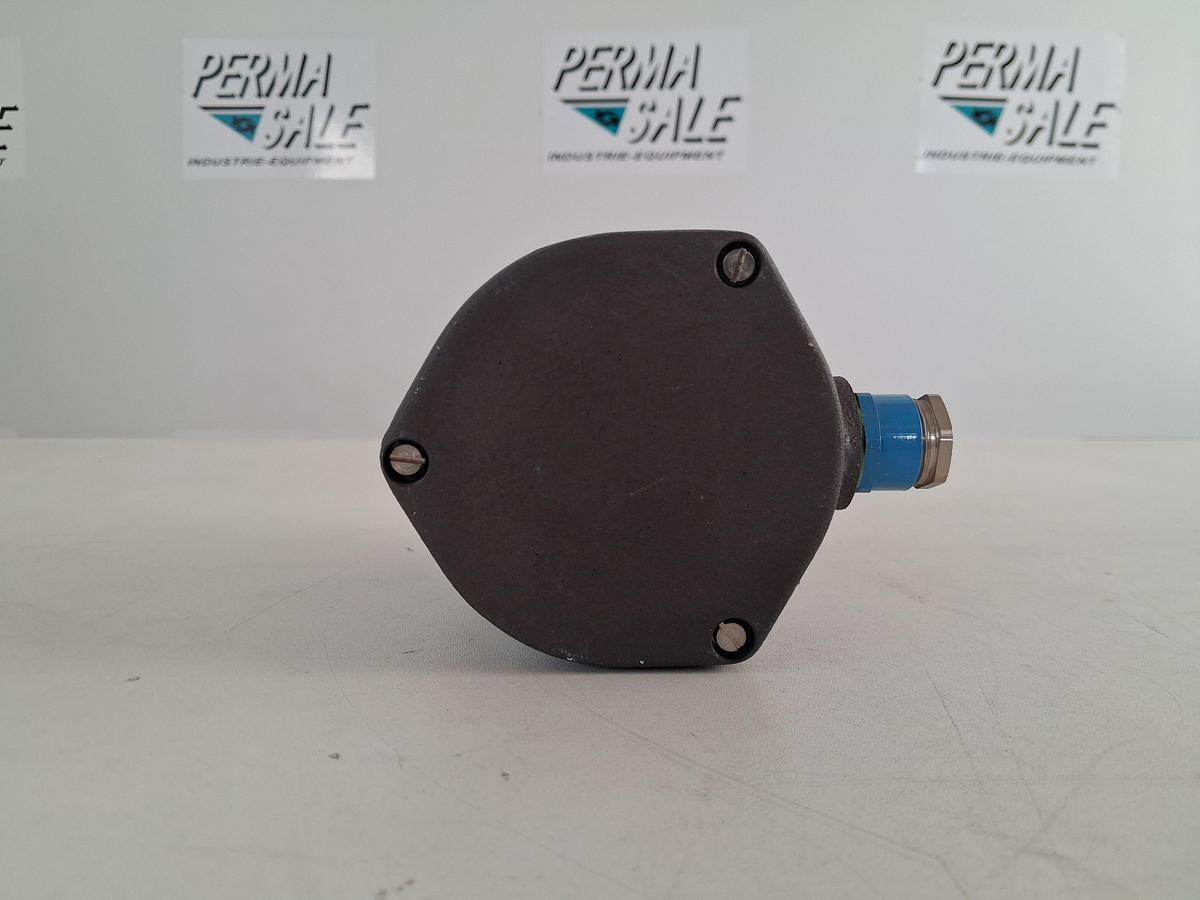

Ausgestattet mit geschlossenem Gehäuse, Montageflansch und seitlicher Kabeleinführung. Typische Anwendungen sind Positionsrückmeldungen an kompatiblen Stell- und Schwenkantrieben.

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS) mit lagerbedingten Spuren.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Analoge Drehwinkelerfassung
• Umwandlung der Winkelstellung in ein Stromsignal
• Mechanische Ankopplung über die Gerätewelle
• Positionsrückmeldung für industrielle Steuerungen

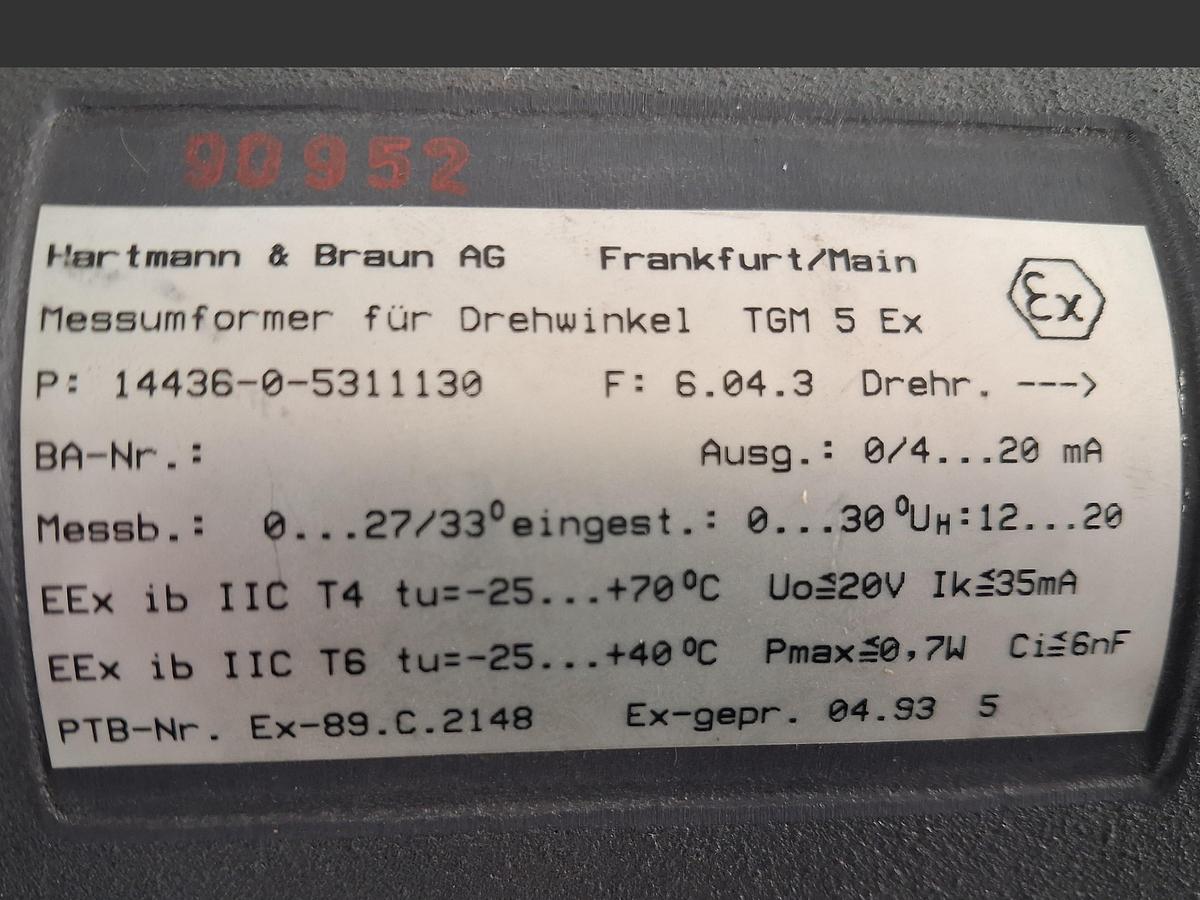

Technische Daten

• Hersteller: Hartmann & Braun AG
• Typ: TGM 5 Ex
• P-Nummer laut Typenschild: 14436-0-5311130
• Eingestellter Messbereich laut Typenschild: 0–30°
• Ausgangsangabe laut Typenschild: 0/4–20 mA
• Versorgung: 12–20 V DC
• Ex-Kennzeichnungen laut Typenschild: EEx ib IIC T4 / T6
• Umgebungstemperatur laut Typenschild: −25 bis +70 °C bei T4; −25 bis +40 °C bei T6
• PTB-Nummer laut Typenschild: Ex-89.C.2140
• Zustand: Neuware aus Lagerauflösung / NOS

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung. Weitere Fotos und technische Informationen auf Anfrage.

International shipping and export support can be arranged upon request.
