SICK UE10-3OS2D0 Safety Relay Expansion Module

Beschreibung

Das SICK UE10-3OS2D0, Artikelnummer 6024917, ist ein Sicherheitsrelais zur Ausgangs- und Kontakterweiterung von Basisgeräten mit überwachten OSSD-Ausgängen.

Das Modul stellt drei sicherheitsgerichtete Freigabestrompfade, einen nicht sicherheitsgerichteten Meldestrompfad und einen Rückmeldestrompfad bereit. Typische Anwendungen sind die Kontakterweiterung von Sicherheits-Lichtvorhängen, Laserscannern und geeigneten Sicherheitssteuerungen.

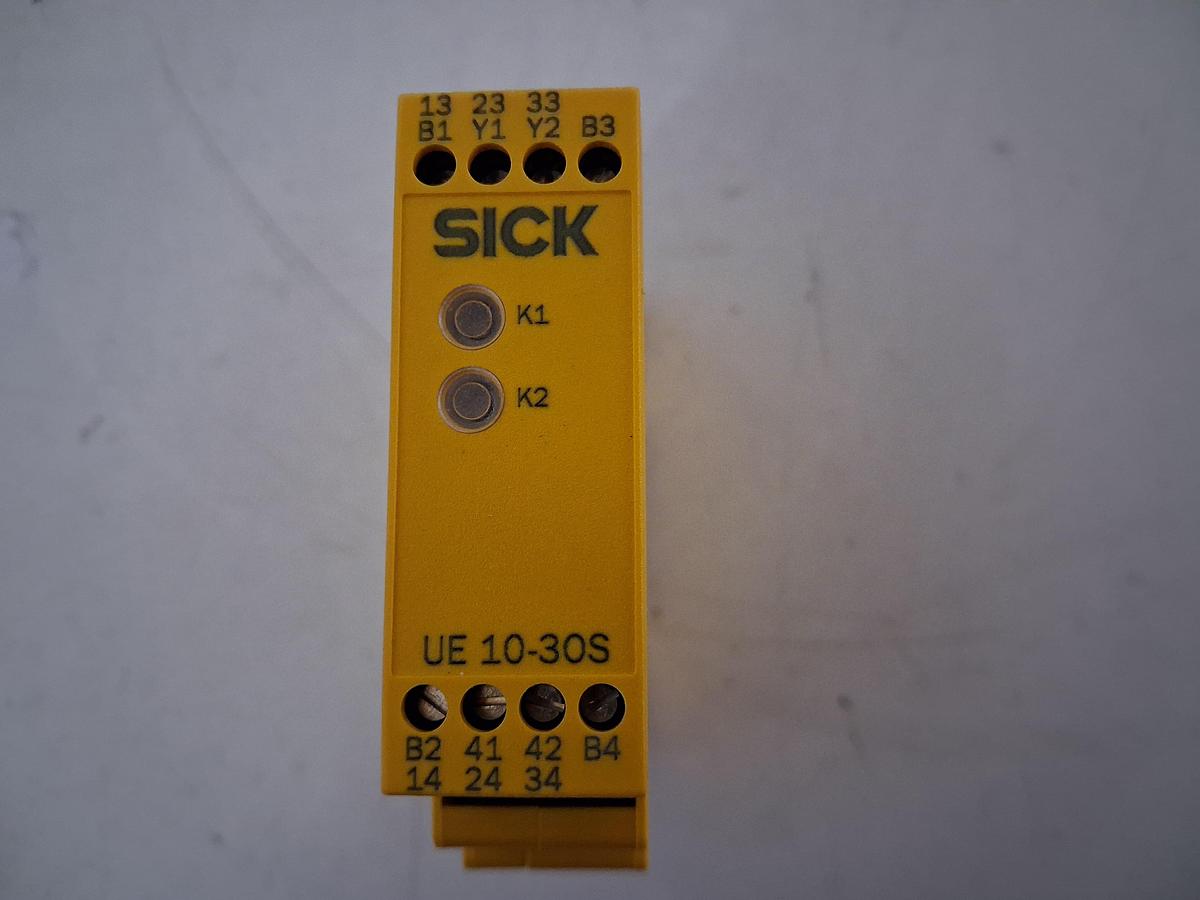

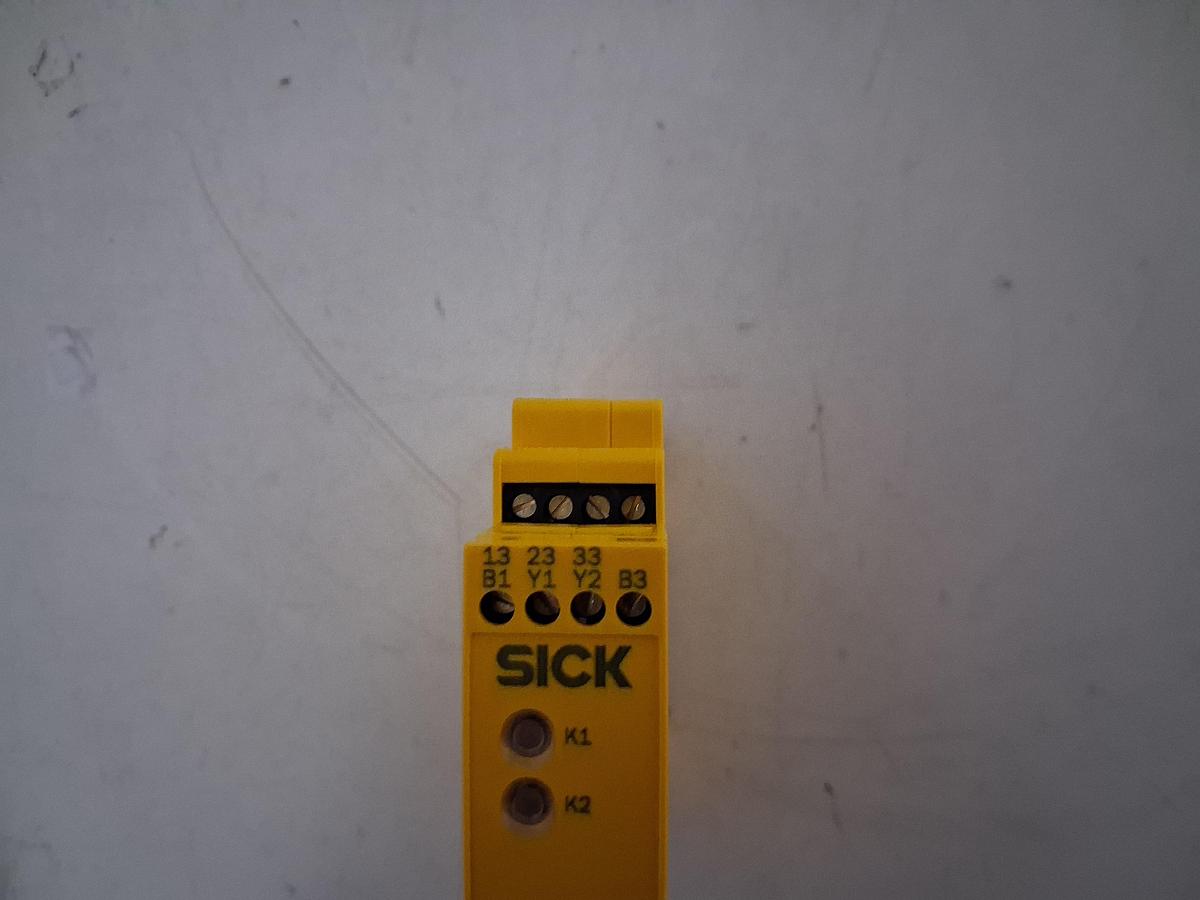

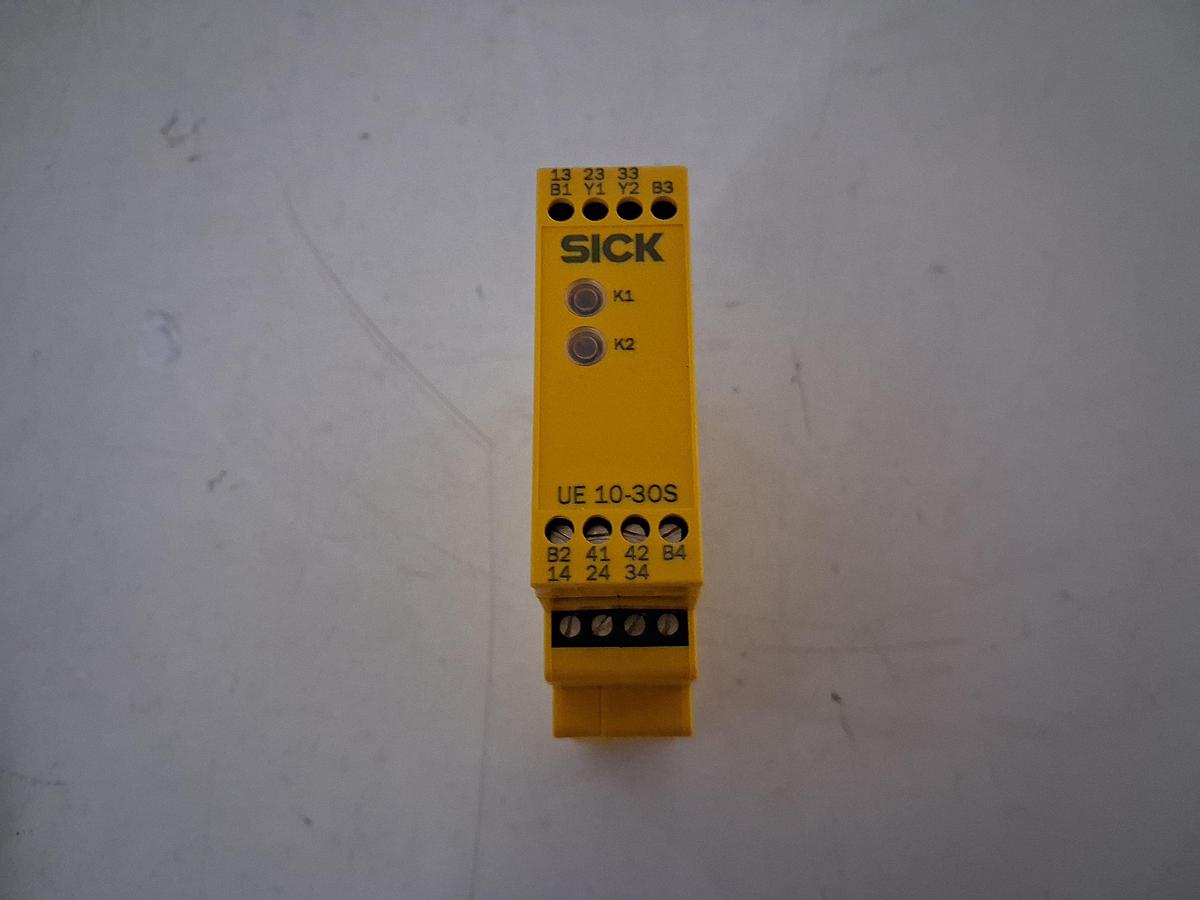

Die Ausführung besitzt Schraubklemmen und zwei frontseitige Statusanzeigen K1 und K2.

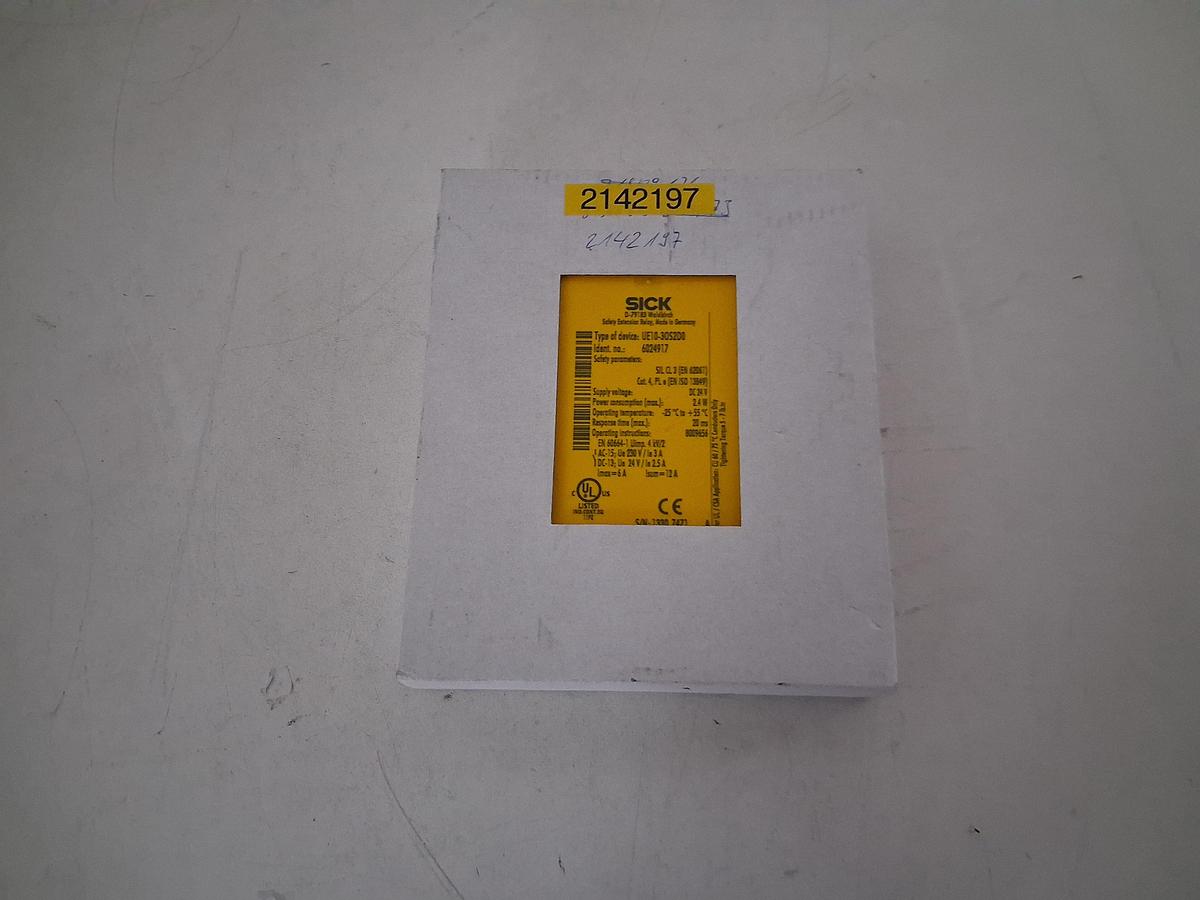

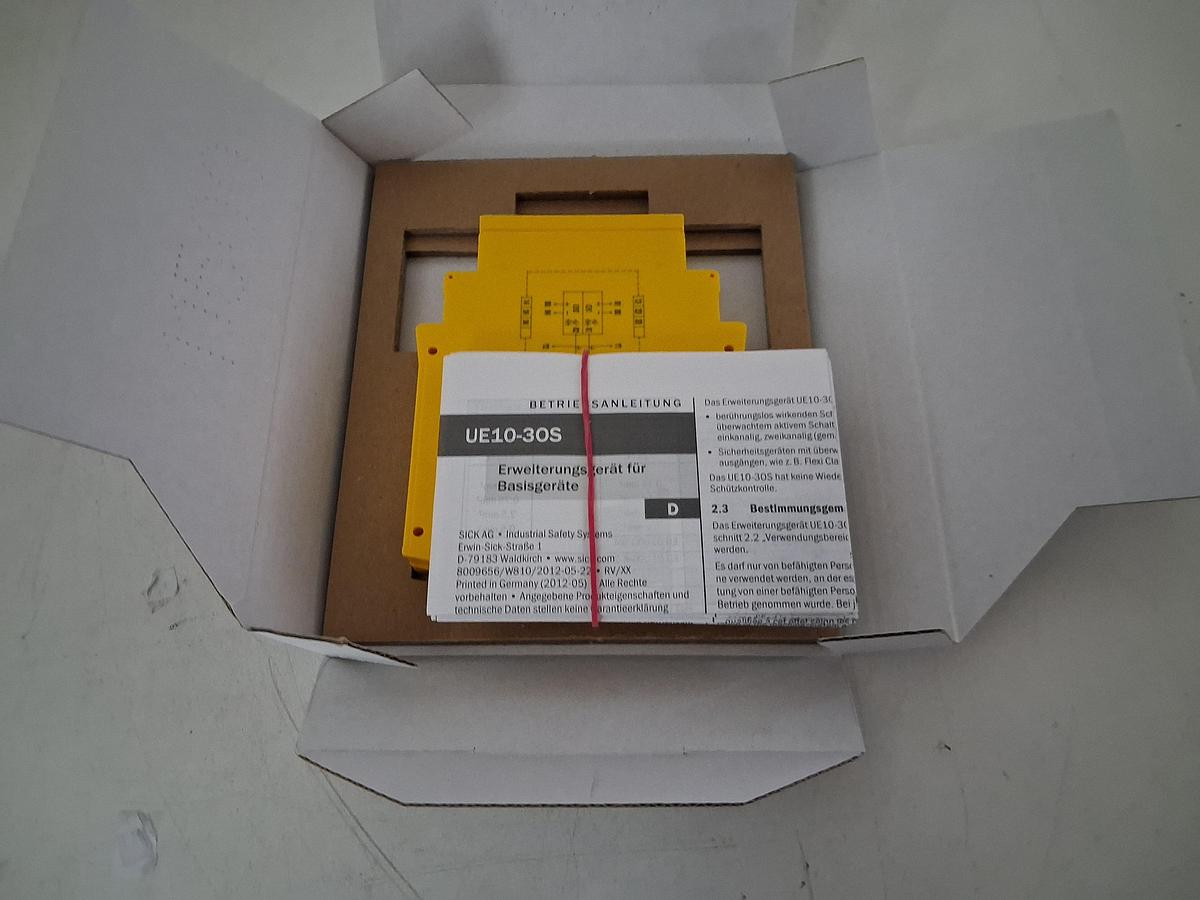

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS). Unbenutzter Lagerbestand mit geöffneter Originalverpackung und beiliegender Anleitung.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Erweiterung geeigneter OSSD-Ausgänge um Relaiskontakte
• Drei Freigabestrompfade zur Ansteuerung nachgeschalteter Aktoren
• Zusätzlicher Meldekontakt zur Statusauswertung
• Rückmeldestrompfad zur Überwachung durch ein geeignetes Basisgerät
• Anzeige der Kanalzustände über K1 und K2

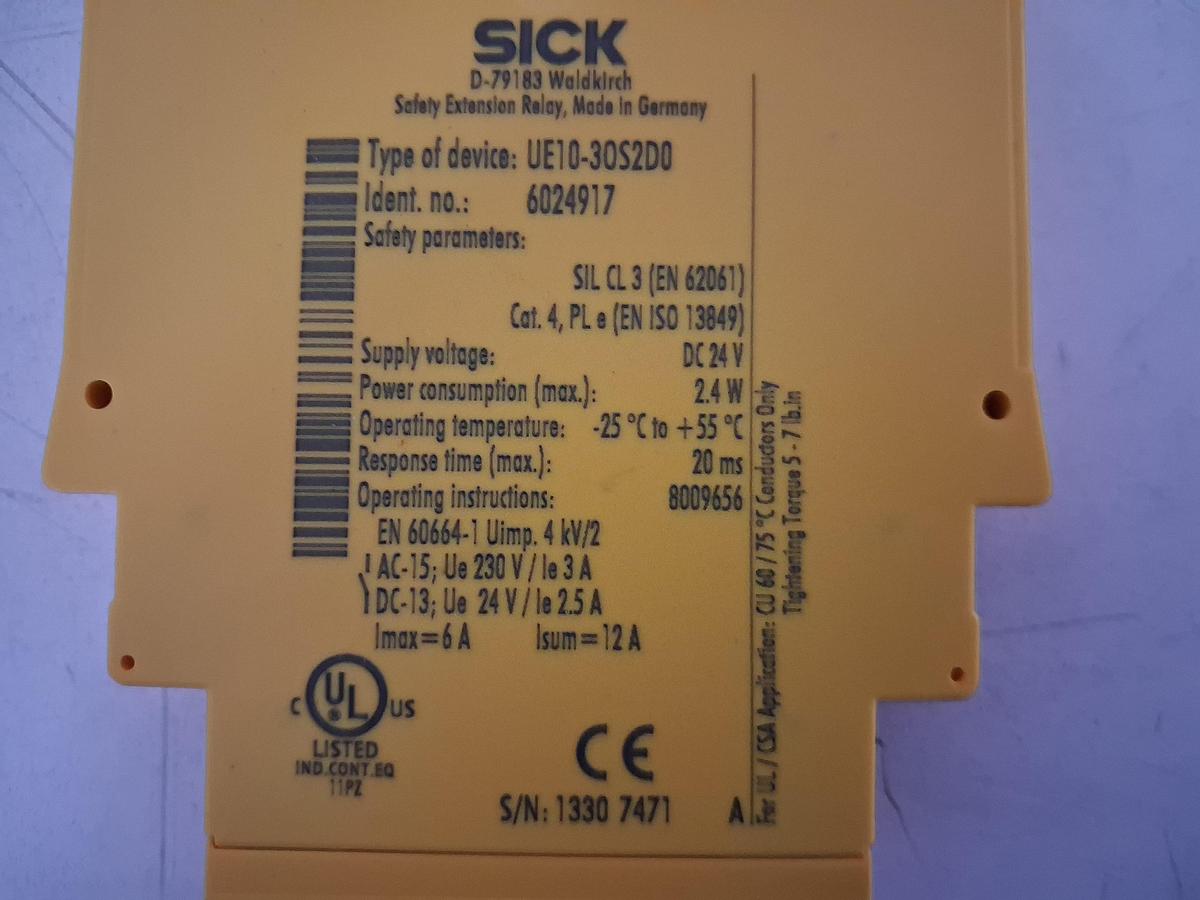

Technische Daten

• Hersteller: SICK
• Typ: UE10-3OS2D0
• Artikelnummer: 6024917
• Geräteart: Sicherheitsrelais / Kontakterweiterungsmodul
• Nennspannung: 24 V DC
• Leistungsaufnahme: 2,4 W

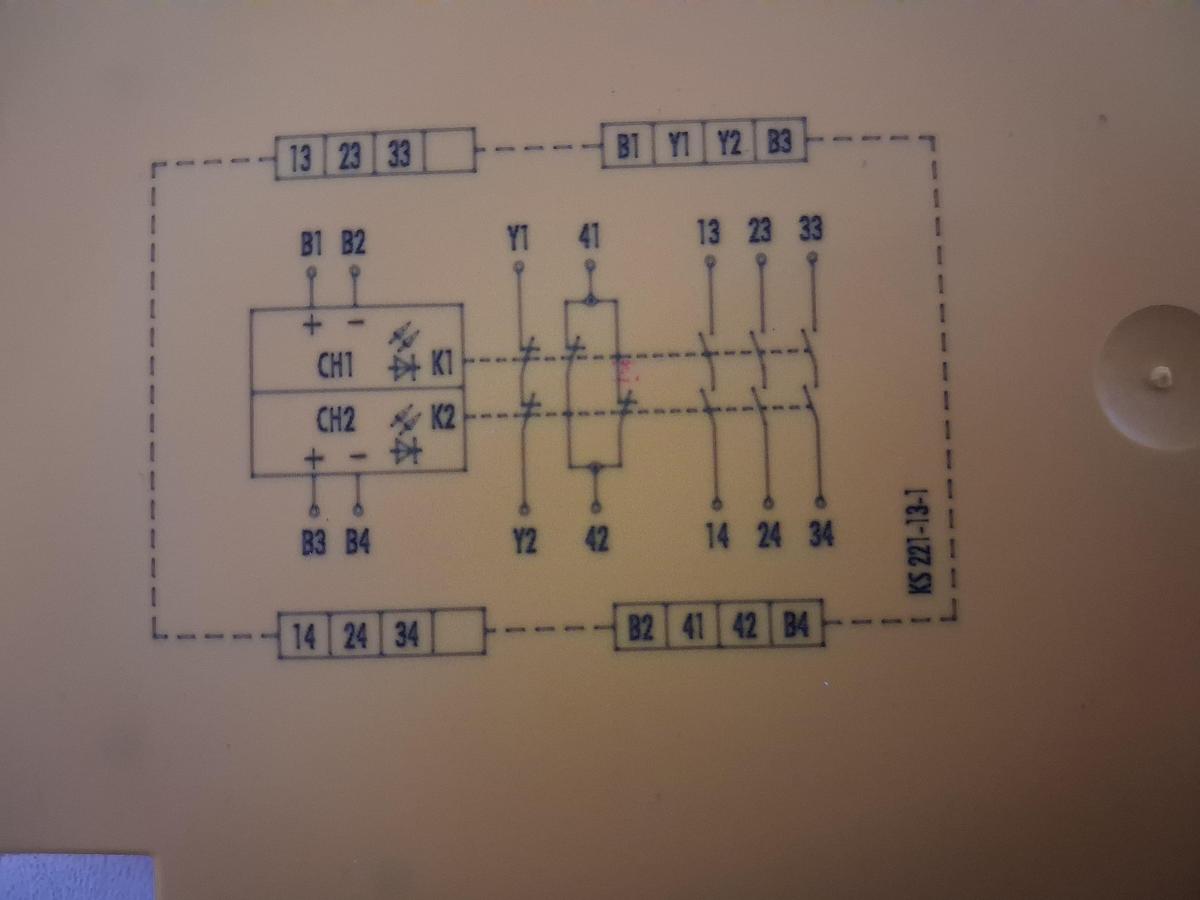

• Freigabestrompfade: 3 Schließer, Klemmen 13–14, 23–24 und 33–34
• Meldestrompfad: 1 Öffner, Klemmen 41–42, nicht sicherheitsgerichtet
• Rückmeldestrompfad: Y1–Y2
• Kontaktausführung: zwangsgeführt
• Anschlusstechnik: Schraubklemmen
• Ansprechzeit K1/K2: ≤ 20 ms
• Gehäusebreite: 22,5 mm
• Lagerkennzeichnung: 2142197

Herstellerkennwerte: Einsatz bis SIL 3, PL e und Kategorie 4 bei entsprechender Systemauslegung und Überwachung des Rückmeldestrompfads durch ein geeignetes Basisgerät.

Verfügbarkeit

Ab Lager Deutschland verfügbar. Eine Besichtigung kann nach Terminvereinbarung erfolgen. Weitere Fotos und technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
