Eaton Moeller MSC-D-6,3-M7 Direct-on-Line Motor Starter

Beschreibung

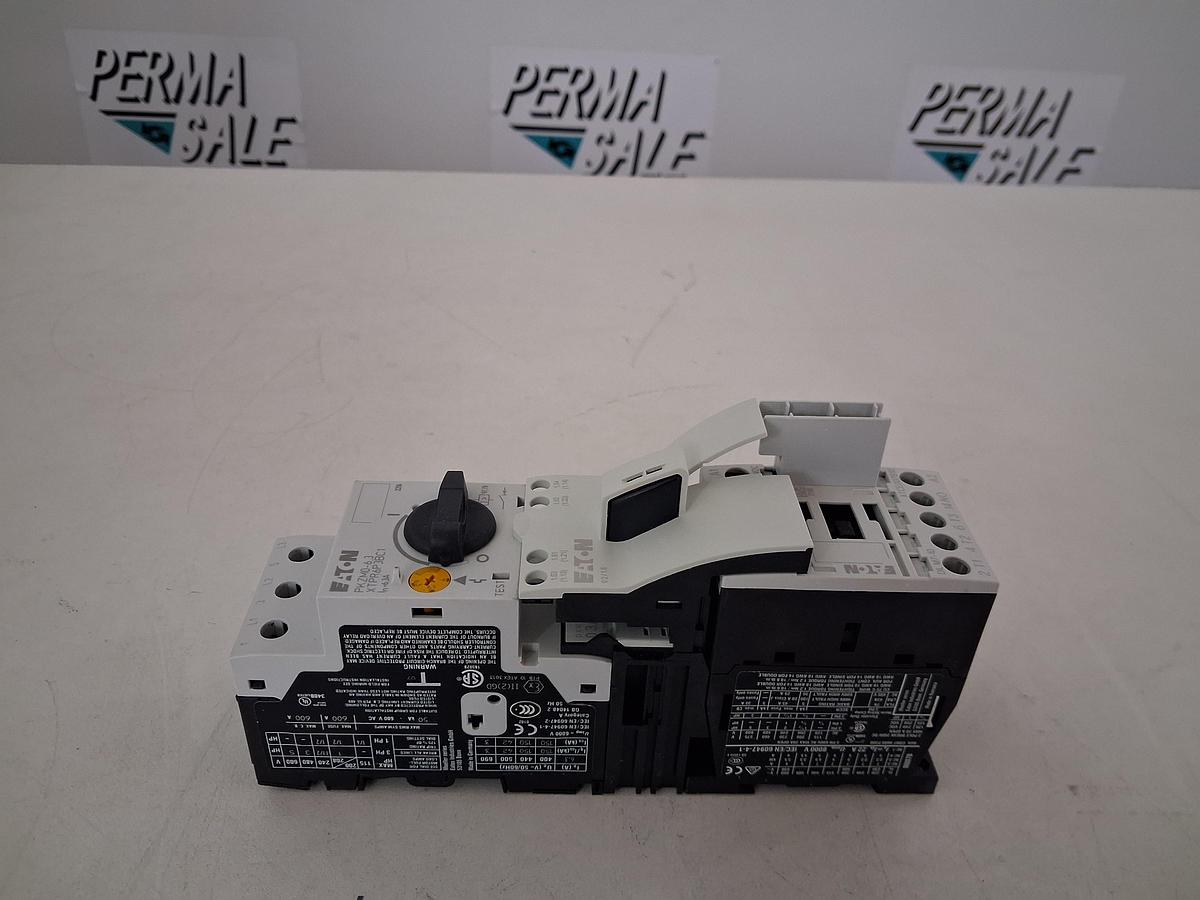

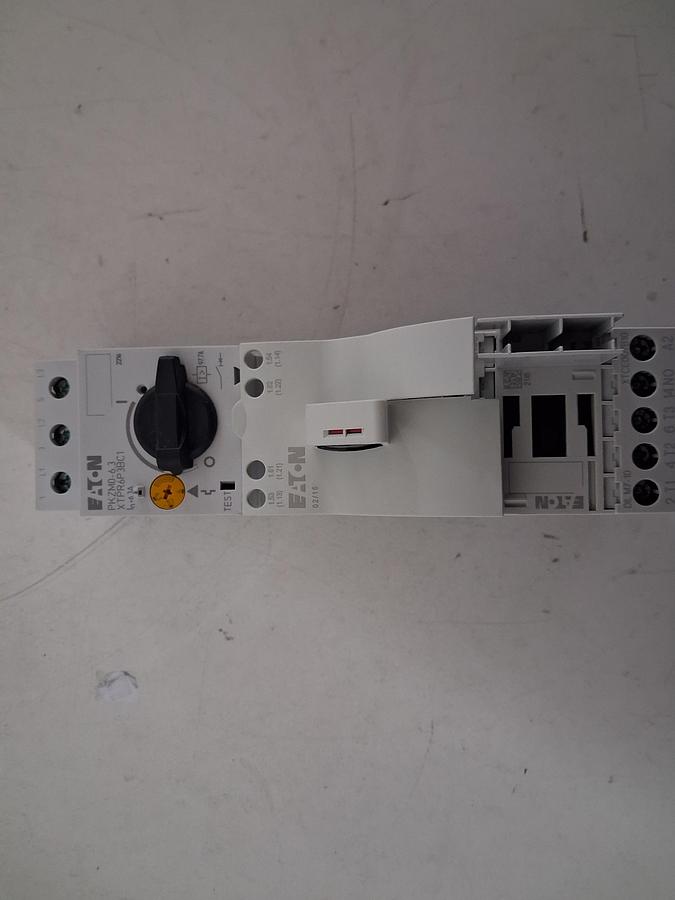

Eaton/Moeller Motorstarterkombination MSC-D-6,3-M7 zum direkten Schalten und Absichern von Drehstrommotoren. Die Einheit besteht aus einem Motorschutzschalter PKZM0-6,3 und einem Leistungsschütz DILM7-10.

Der Motorschutzschalter verfügt über einen einstellbaren Überlastauslöser von 4 bis 6,3 A. Die Kombination eignet sich für Motorabgänge im Maschinen- und Anlagenbau, beispielsweise für Pumpen, Lüfter oder Förderantriebe. Die Baureihe ist für eine Motorleistung von 2,2 kW bei 400 V AC in Gebrauchskategorie AC-3 ausgelegt.

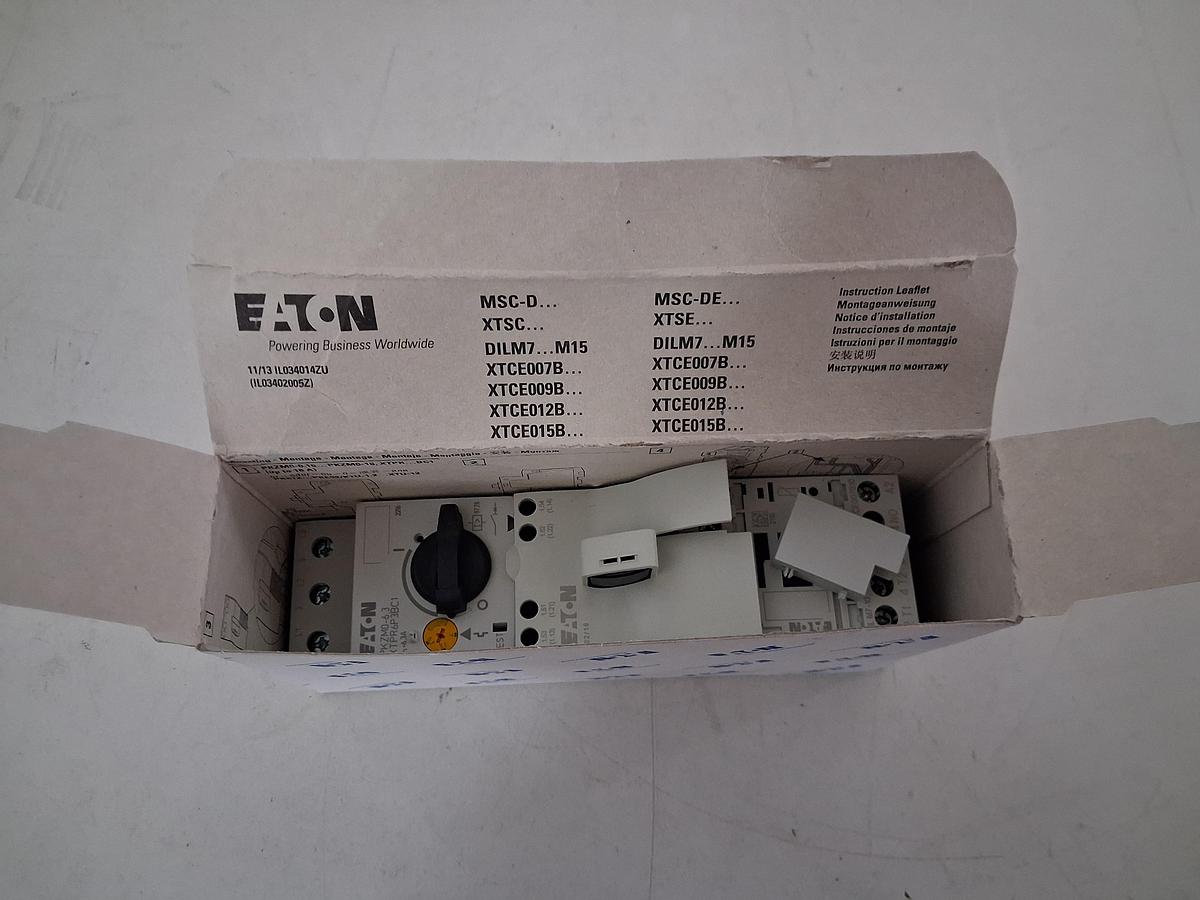

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS). Unbenutzter Lagerbestand in geöffneter Originalverpackung.

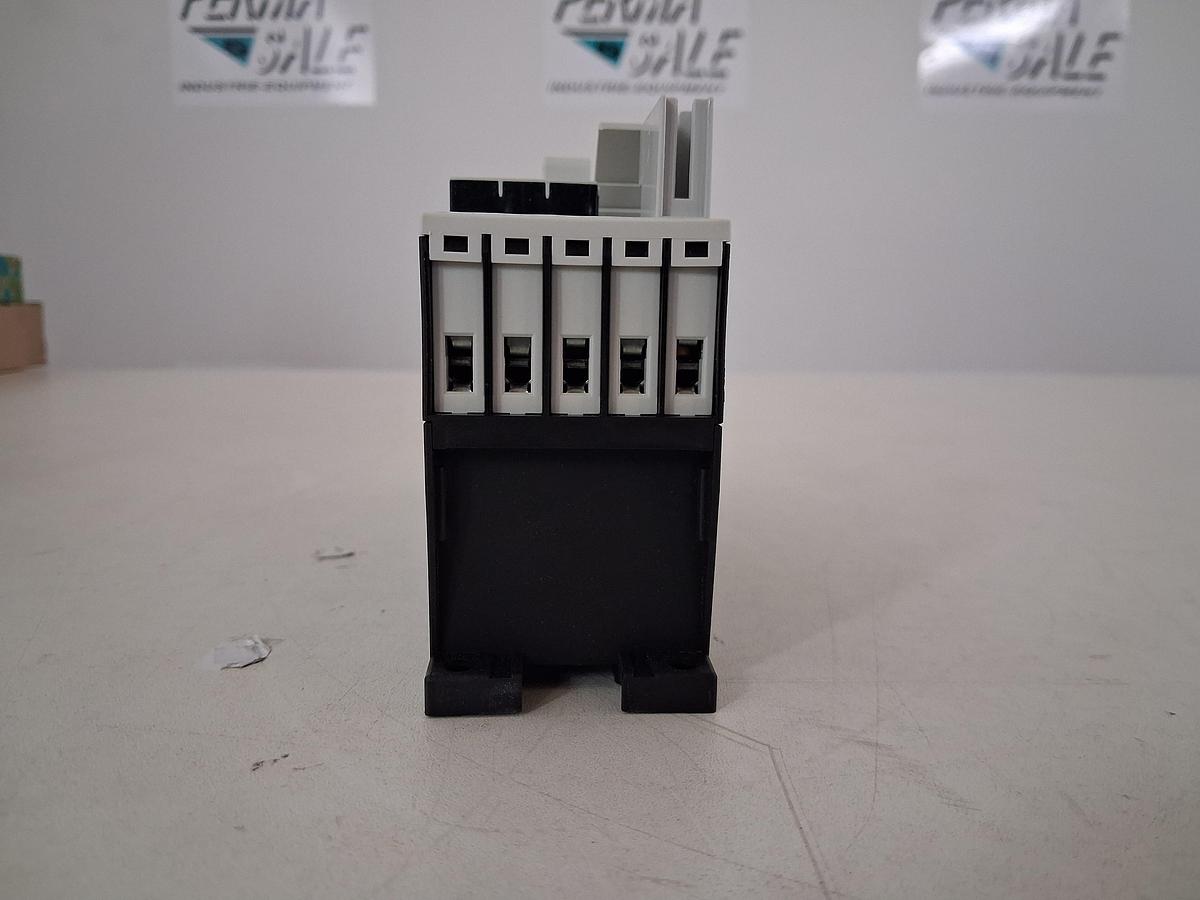

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Direktstart von Drehstrommotoren
• Einstellbarer thermischer Überlastschutz
• Kurzschlussschutz durch den Motorschutzschalter
• Elektrisches Schalten über das Leistungsschütz
• Manuelle Betätigung über den Drehgriff
• Kompakte Kombination mit Schraubanschlüssen

Technische Daten

• Hersteller: Eaton / Moeller
• Baureihe: MSC-D
• Ausführung: Direktstarterkombination, dreipolig

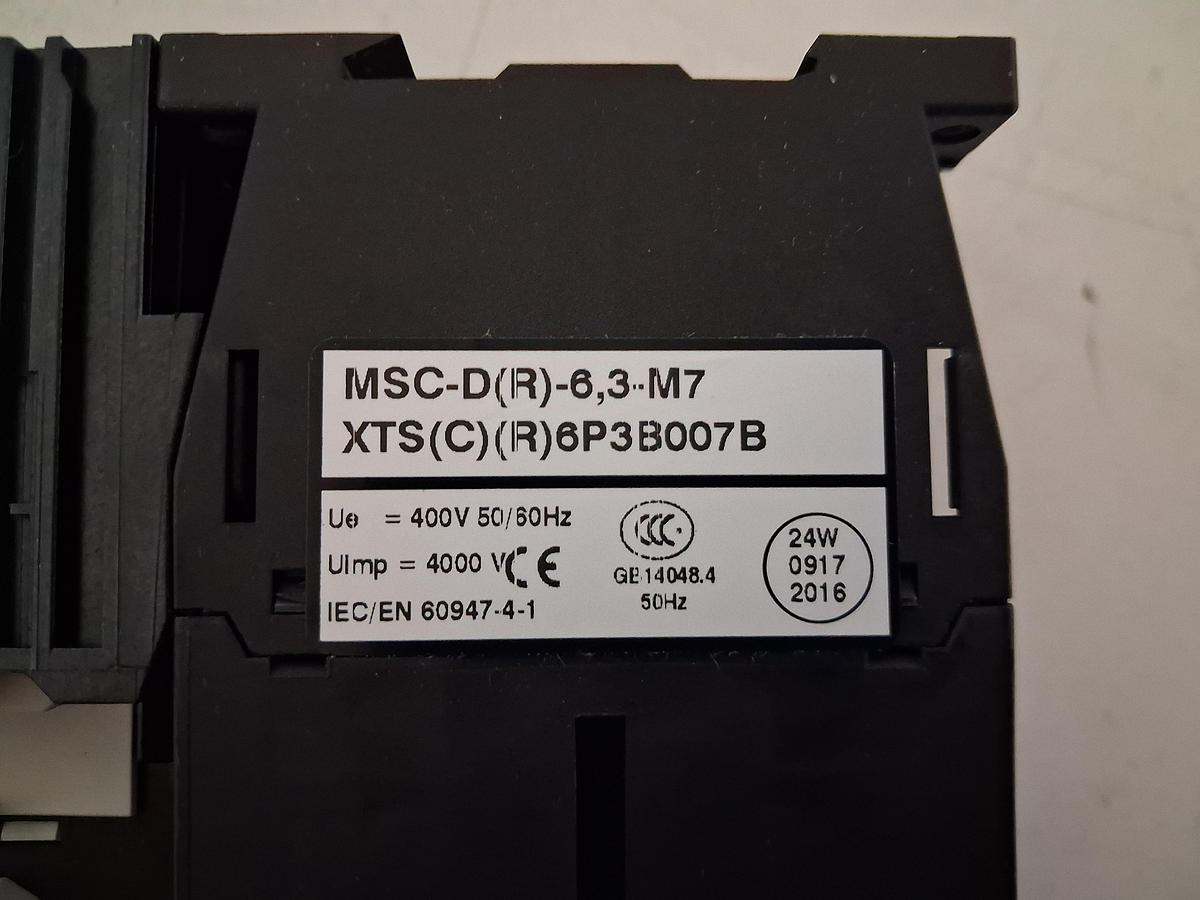

• Typkennzeichnung: MSC-D(R)-6,3-M7

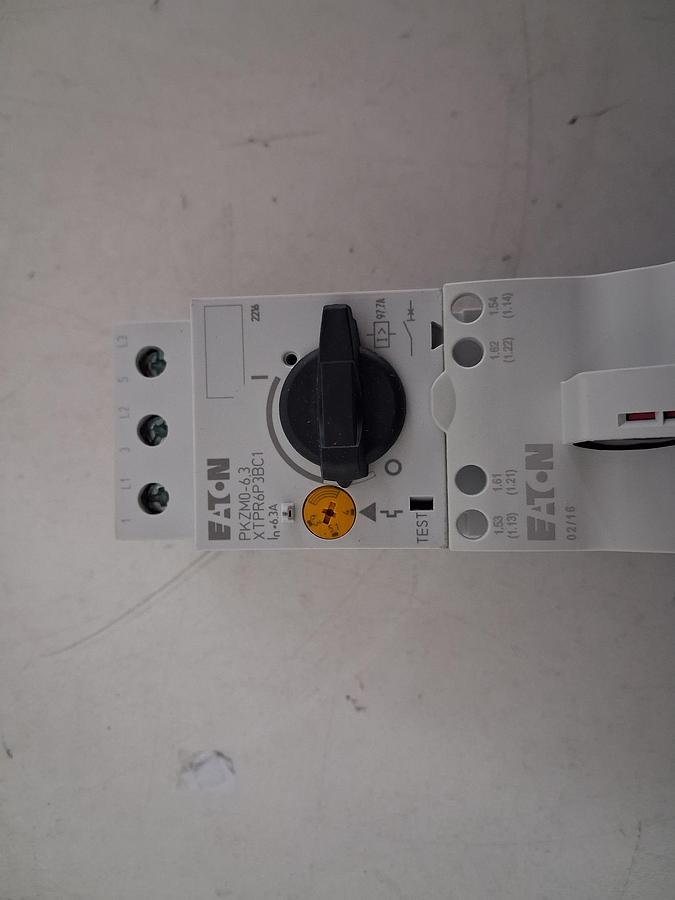

• Motorschutzschalter: PKZM0-6,3

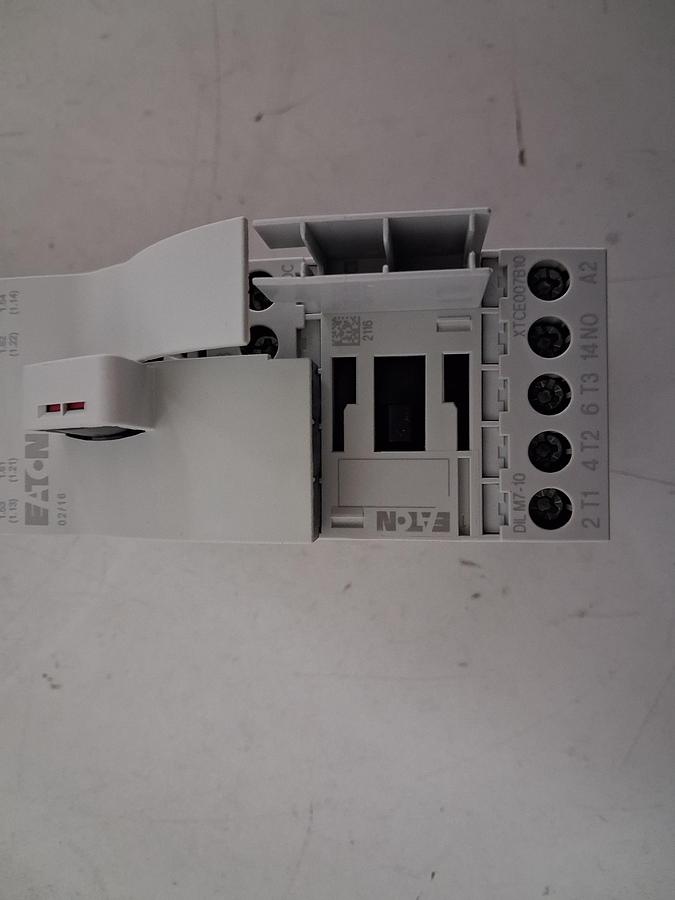

• Leistungsschütz: DILM7-10
• Einstellbereich des Überlastauslösers: 4–6,3 A
• Motorleistung der Baureihe: 2,2 kW bei 400 V AC, AC-3
• Anschlusstechnik: Schraubklemmen
• Steuerspannung des Schützes: Auf den vorliegenden Fotos nicht eindeutig ablesbar

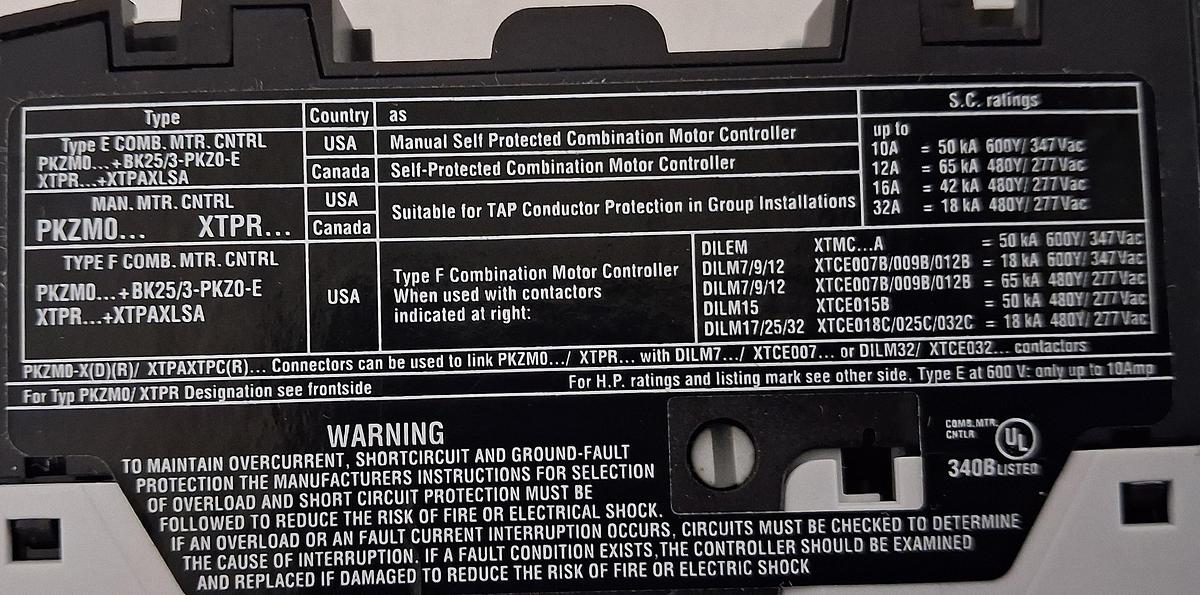

Zusätzliche Typenschilddaten des Motorschutzschalters PKZM0-6,3:

• Bemessungsdauerstrom Iu: 6,3 A
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Bemessungsgrenz- und Betriebskurzschlussausschaltvermögen Icu/Ics: jeweils 150 kA bei 400/440 V, 42 kA bei 500 V und 3 kA bei 690 V
• Normangaben: IEC/EN 60947-2 und IEC/EN 60947-4-1

Diese zusätzlichen Bemessungswerte beziehen sich auf den Motorschutzschalter.

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung möglich. Weitere Detailaufnahmen können auf Anfrage bereitgestellt werden.

International shipping and export support can be arranged upon request.
