MKS 1179AX14CD1BV Mass Flow Controller

Beschreibung

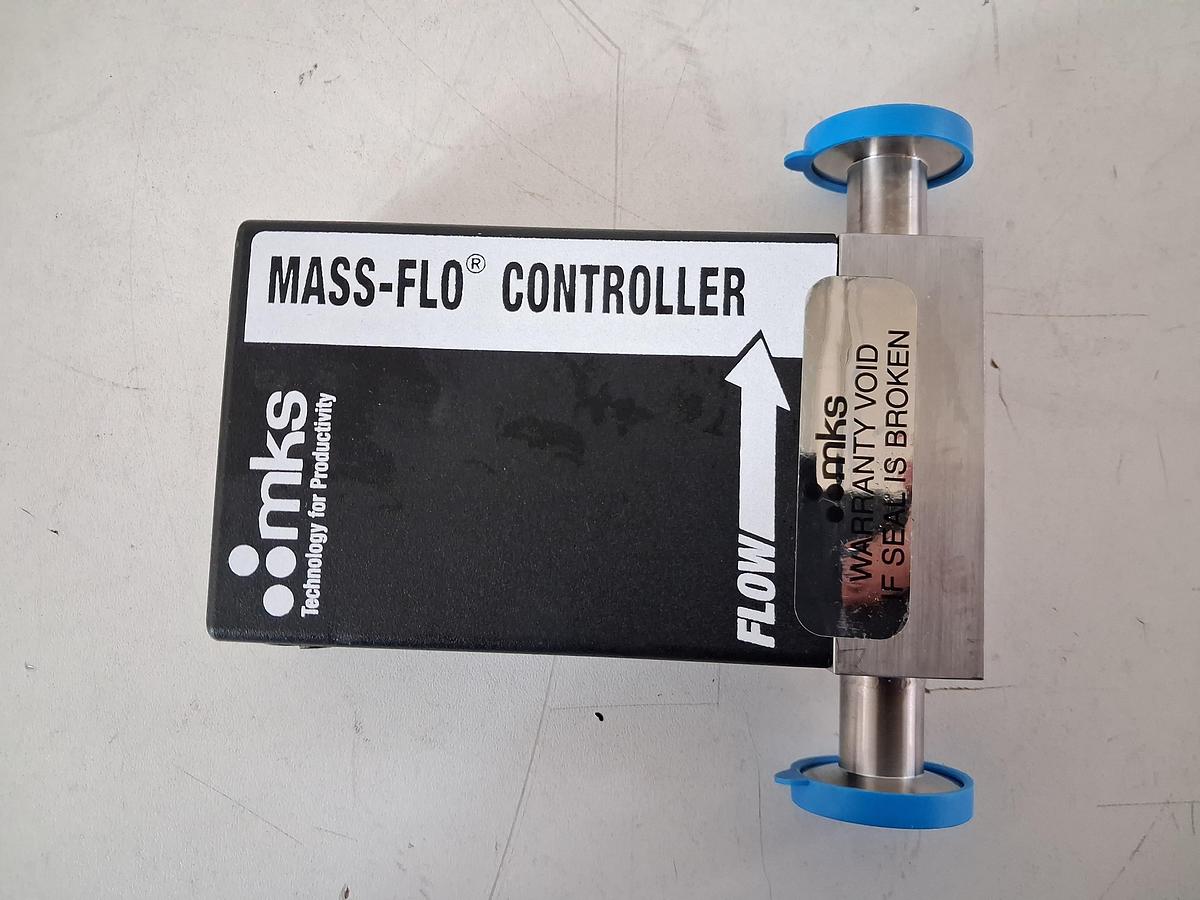

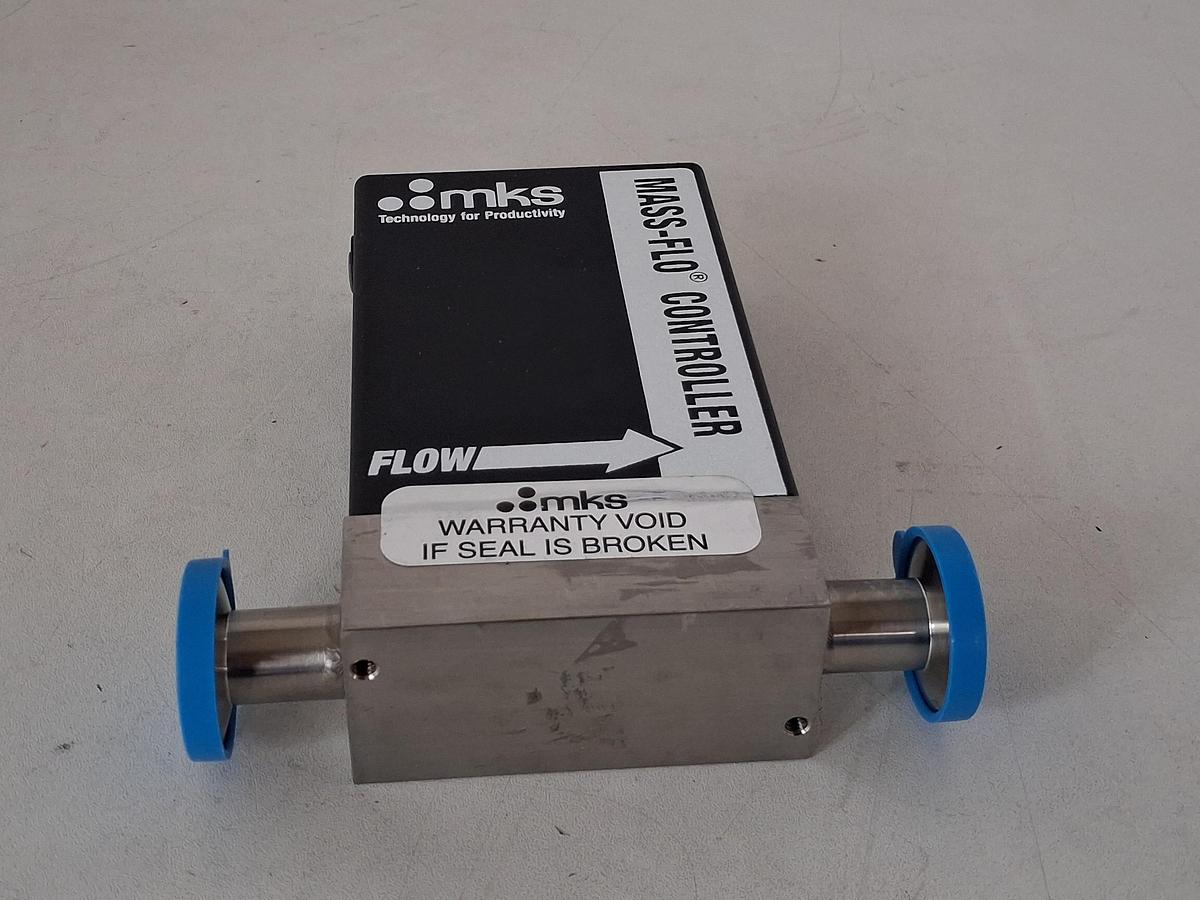

Der MKS Instruments 1179AX14CD1BV ist ein elektronischer Gas-Massendurchflussregler der Baureihe MASS-FLO 1179A. Er misst den Gasdurchfluss und regelt diesen über ein integriertes Ventil entsprechend einem externen Sollwert.

Laut Gerätekennzeichnung ist die vorliegende Ausführung für Stickstoff (N₂) mit einem Messbereichsendwert von 10.000 sccm, entsprechend 10 Standardlitern pro Minute, ausgelegt. Als Dichtungswerkstoff ist Viton angegeben.

Die analoge Schnittstelle verwendet einen 15-poligen D-Sub-Anschluss. Sollwert und Durchflussausgang arbeiten gemäß Herstellerunterlage mit 0–5 V DC. Typische Anwendungen liegen in der Gasdosierung, Labor- und Verfahrenstechnik.

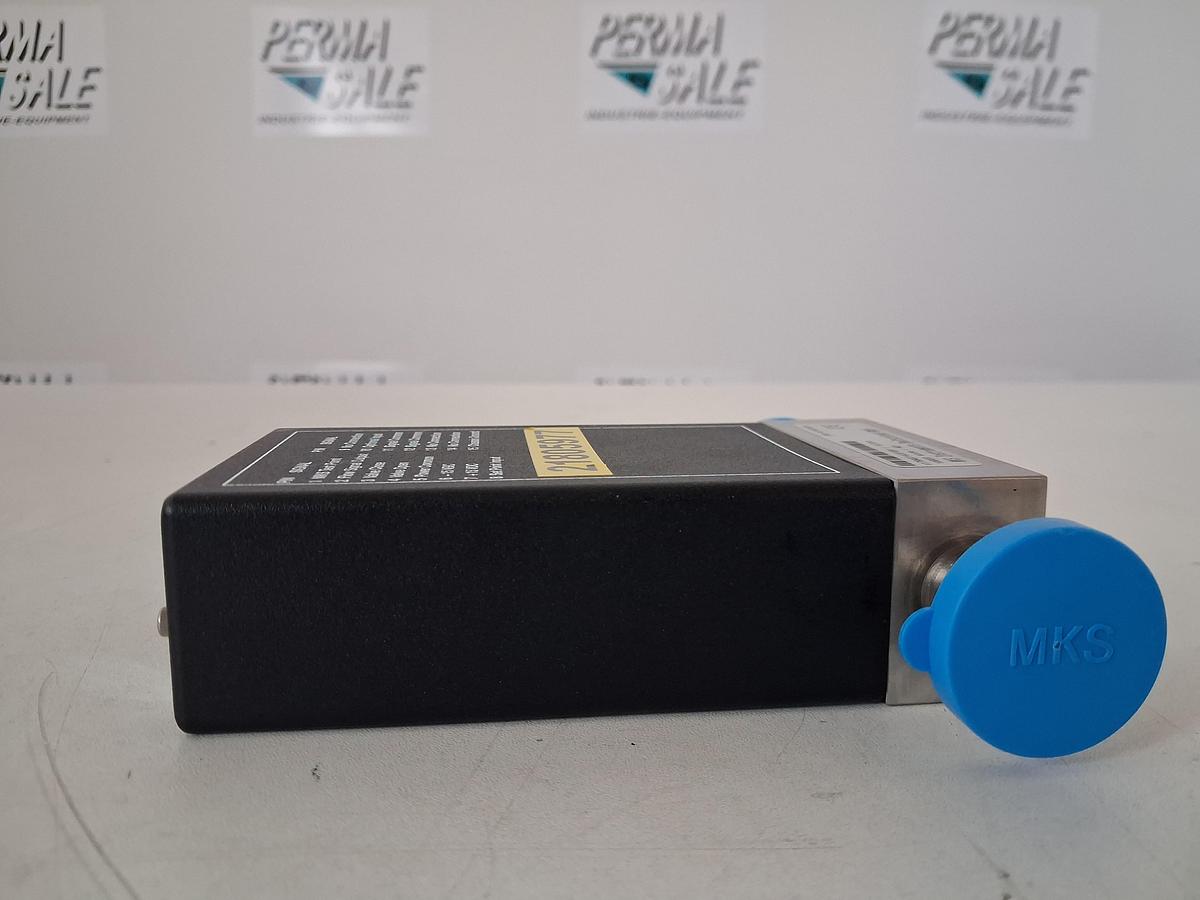

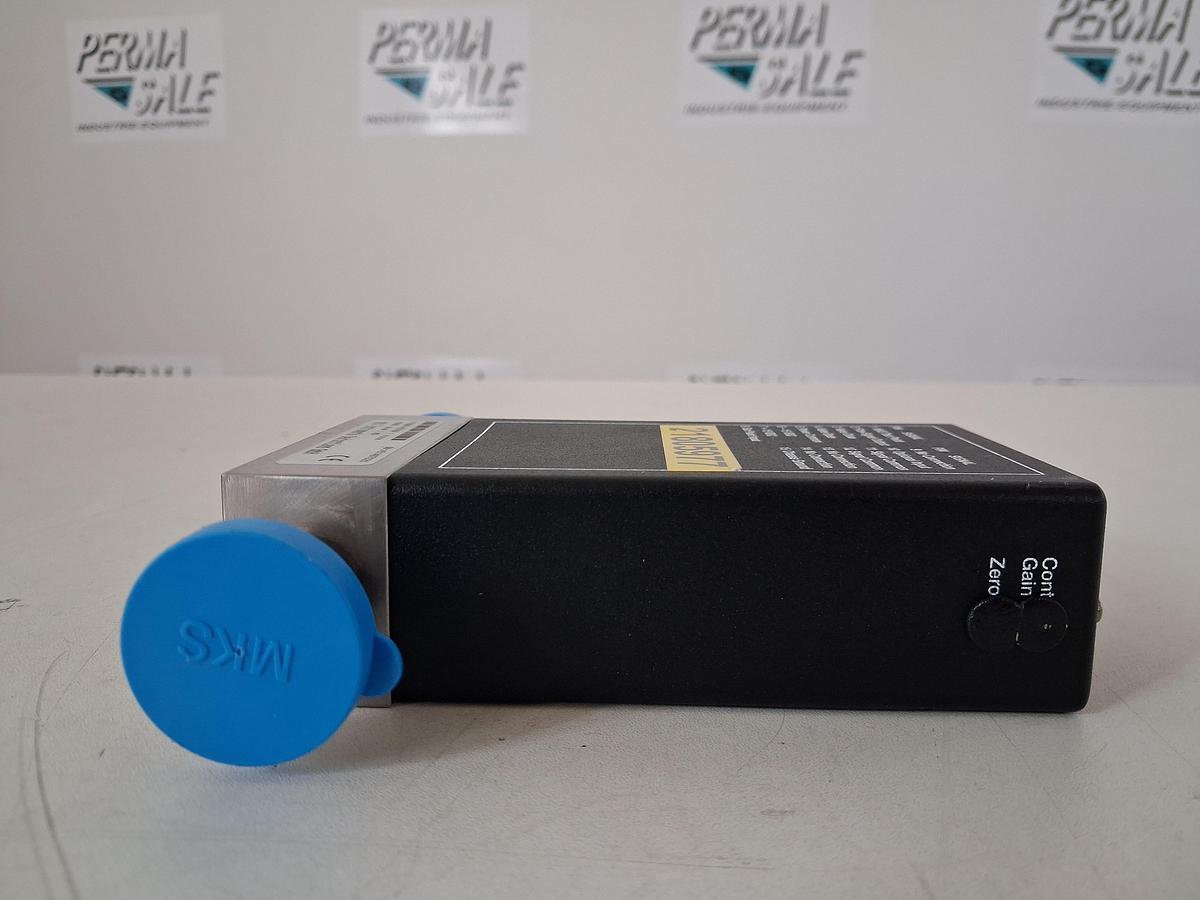

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS). Unbenutzter Lagerbestand mit leichten Lagerspuren. Die Gasanschlüsse sind auf den Fotos mit blauen Schutzkappen versehen.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Messung und Regelung des Gas-Massendurchflusses
• Vorgabe des Durchflusssollwerts über ein Analogsignal
• Analoge Ausgabe des gemessenen Durchflusses
• Separate elektrische Signale zum Öffnen und Schließen des Regelventils

Technische Daten

• Hersteller: MKS Instruments

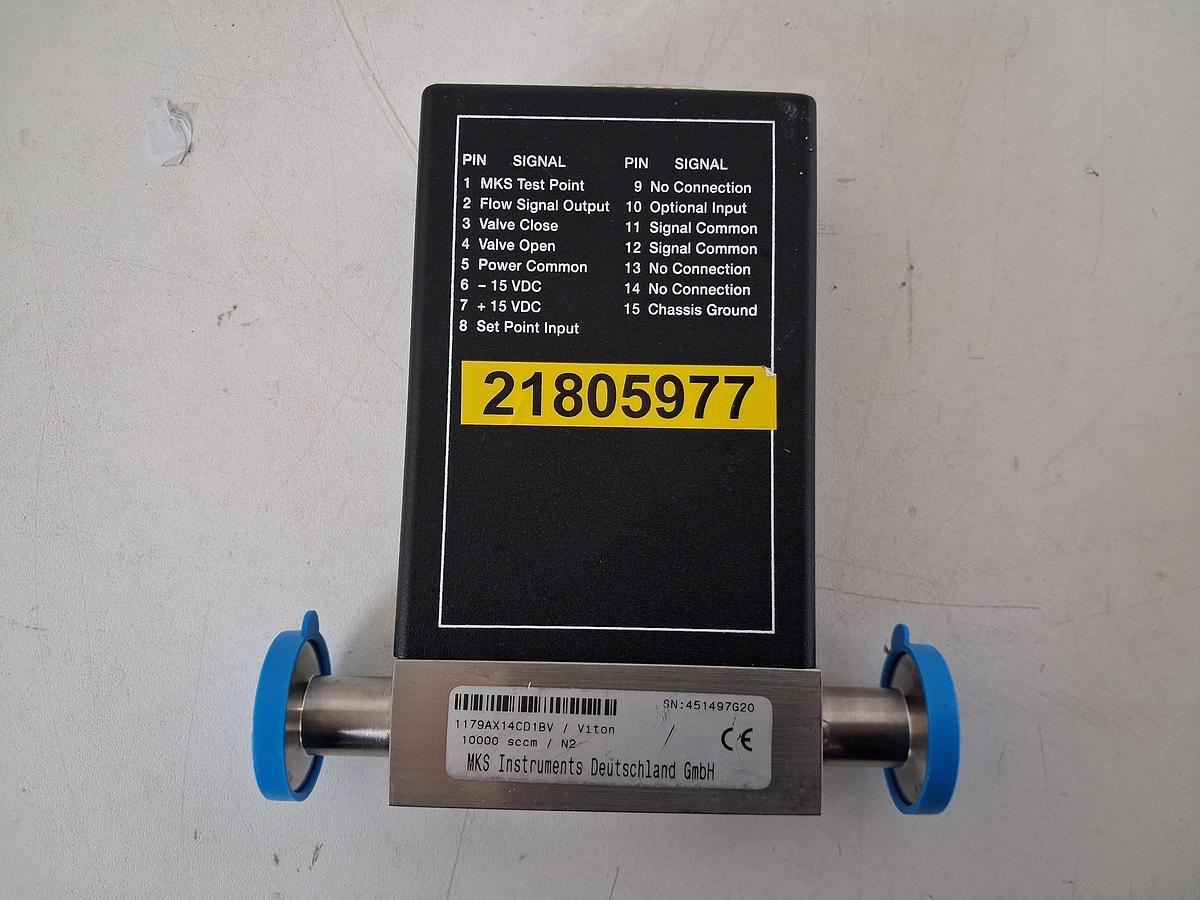

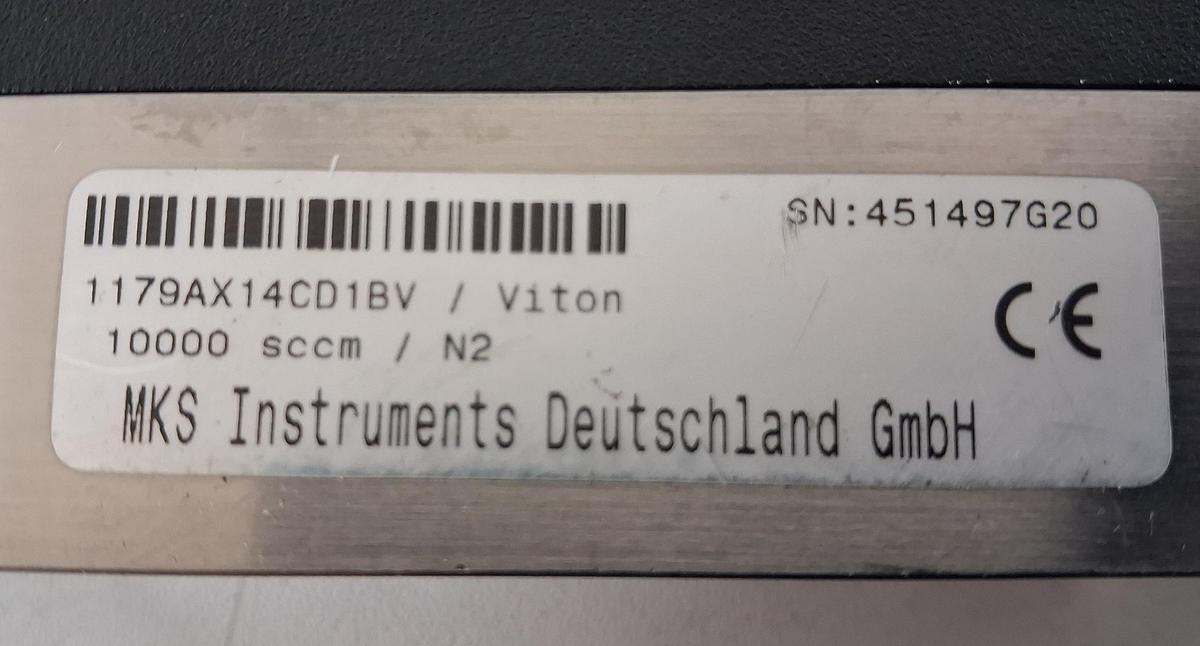

• Modell laut Typenschild: 1179AX14CD1BV
• Baureihe: MASS-FLO 1179A
• Geräteart: Gas-Massendurchflussregler / MFC
• Gaszuordnung laut Typenschild: N₂ / Stickstoff
• Messbereichsendwert: 10.000 sccm
• Dichtungswerkstoff laut Typenschild: Viton

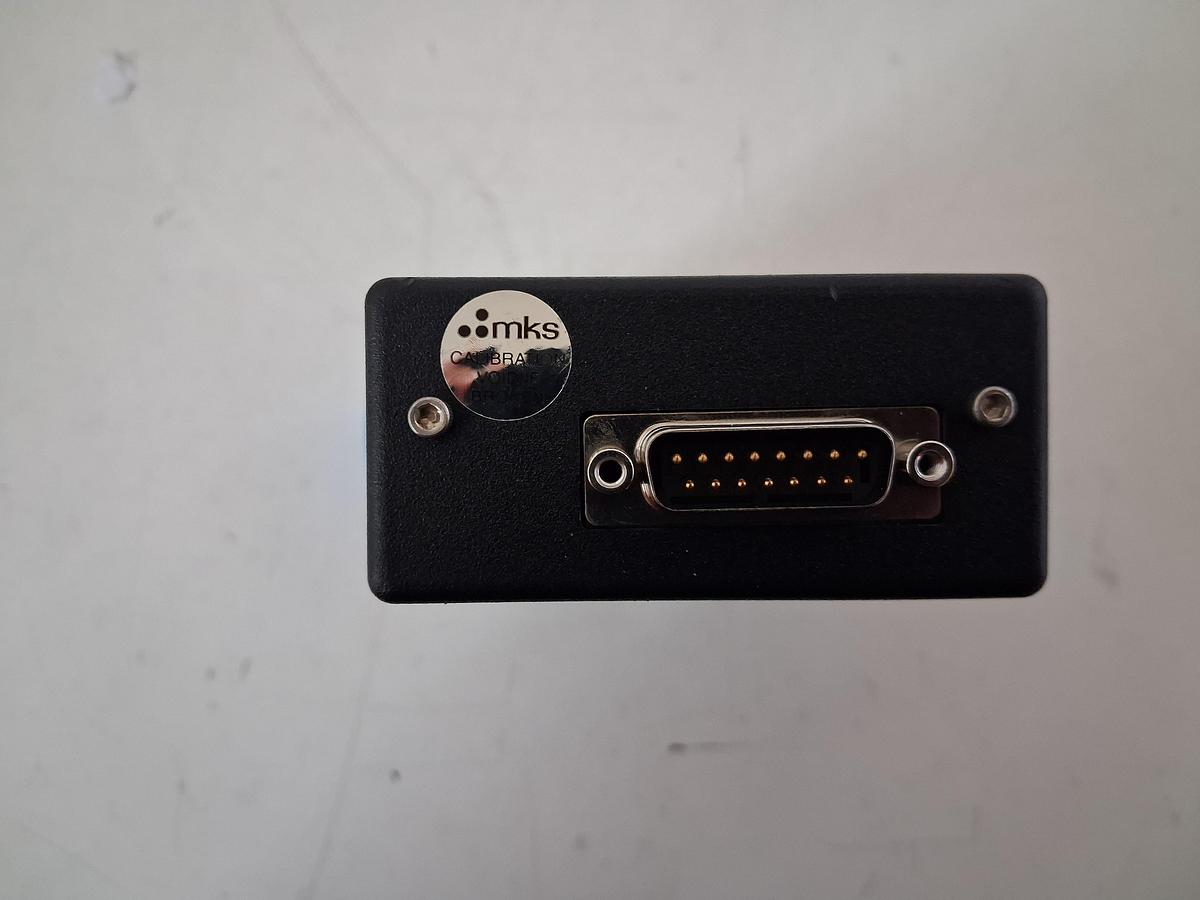

• Elektrischer Anschluss: 15-poliger D-Sub-Stecker
• Versorgung: ±15 V DC
• Sollwerteingang: 0–5 V DC
• Durchflussausgang: 0–5 V DC
• Steuerfunktionen: Valve Open / Valve Close
• Seriennummer laut Typenschild: 451497G20
• Lagerkennzeichnung: 21805977

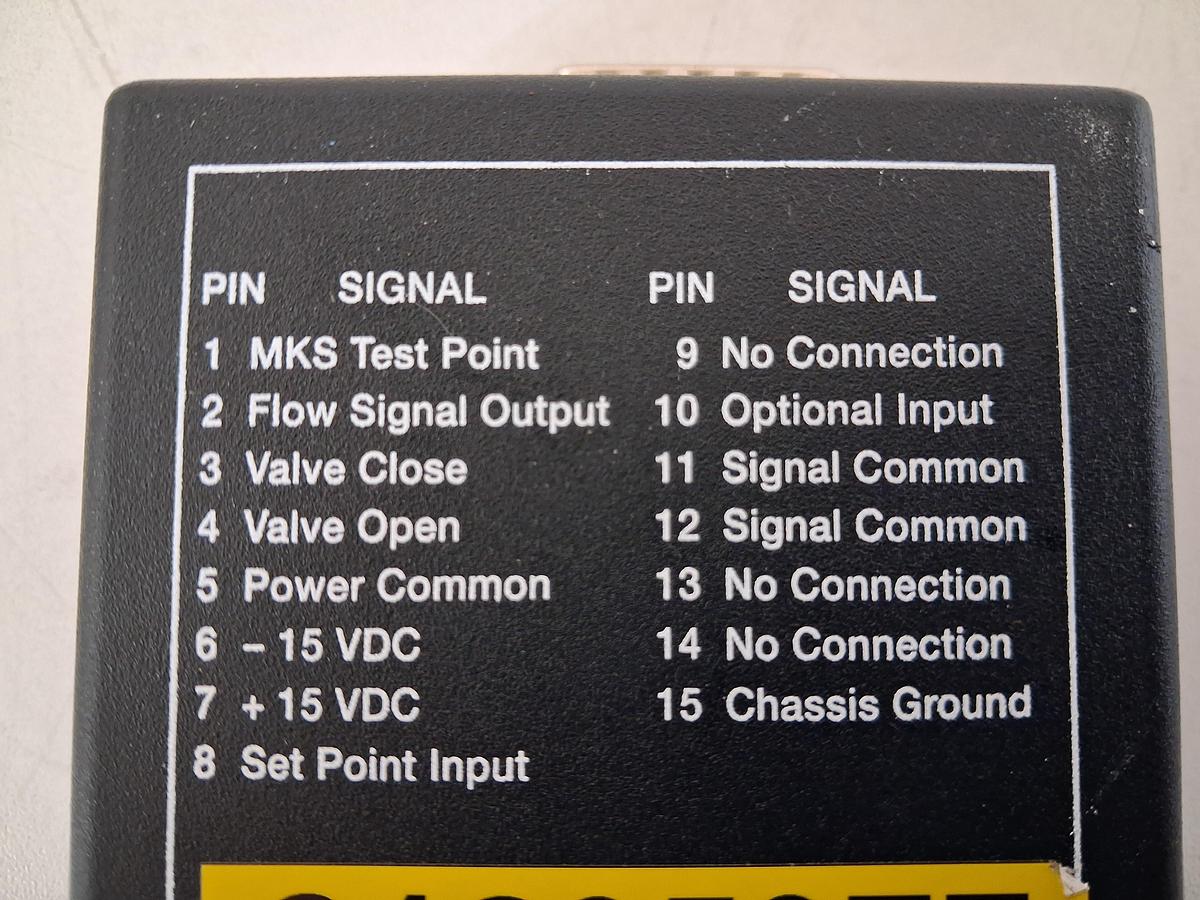

Versorgung und Signalbelegung entsprechen der Herstellerunterlage für die 15-polige Ausführung der Baureihe.

Verfügbarkeit

Ab Lager Deutschland verfügbar. Eine Besichtigung kann nach Terminvereinbarung erfolgen. Weitere Fotos und technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
