Allen-Bradley 700-FED3TU23 One-Shot Timing Relay

Beschreibung

Das Allen-Bradley 700-FED3TU23, Serie B, ist ein elektronisches Zeitrelais mit einschaltwischender Funktion (One Shot) und einem Wechslerkontakt.

Beim Anlegen der Versorgungsspannung schaltet der Ausgang unmittelbar um. Nach Ablauf der eingestellten Zeit kehrt der Kontakt in seine Ruhestellung zurück. Der einstellbare Zeitbereich reicht von 0,05 Sekunden bis 10 Stunden.

Das schmale Relais eignet sich für zeitabhängige Schaltaufgaben in Maschinen- und Anlagensteuerungen. Die Montage erfolgt auf einer DIN-Hutschiene.

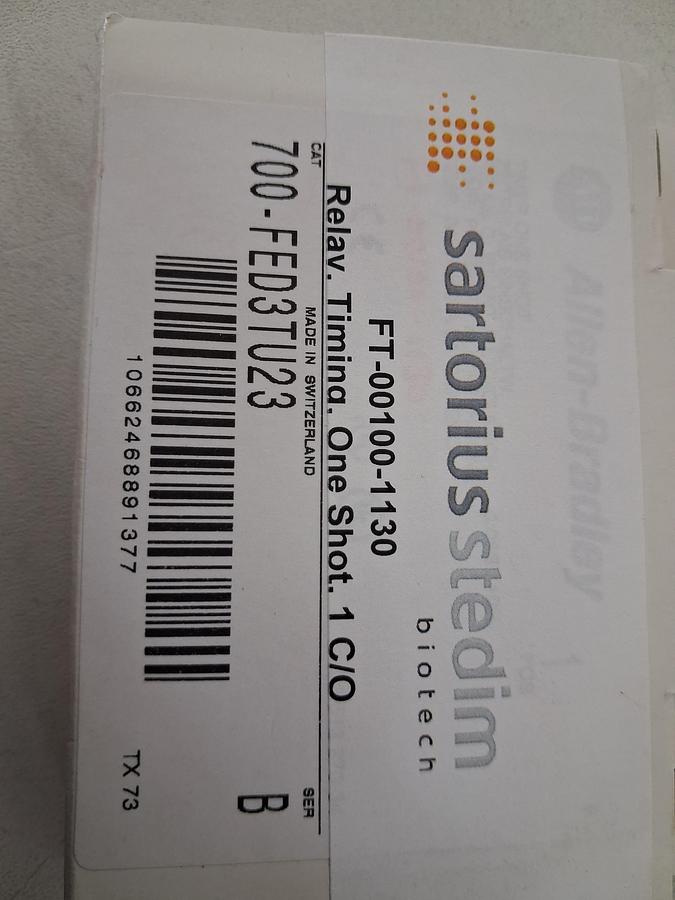

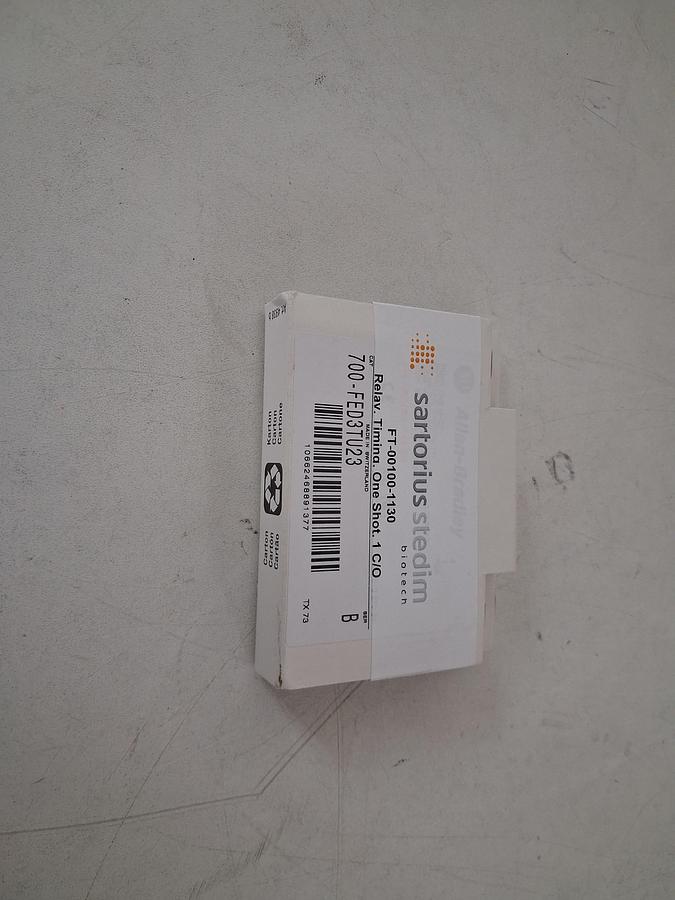

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS). Unbenutzter Lagerbestand. Eine geöffnete Verpackung mit zusätzlicher Sartorius-Stedim-Lagerkennzeichnung ist vorhanden.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Einschaltwischende Zeitfunktion zur Erzeugung eines zeitlich begrenzten Schaltsignals

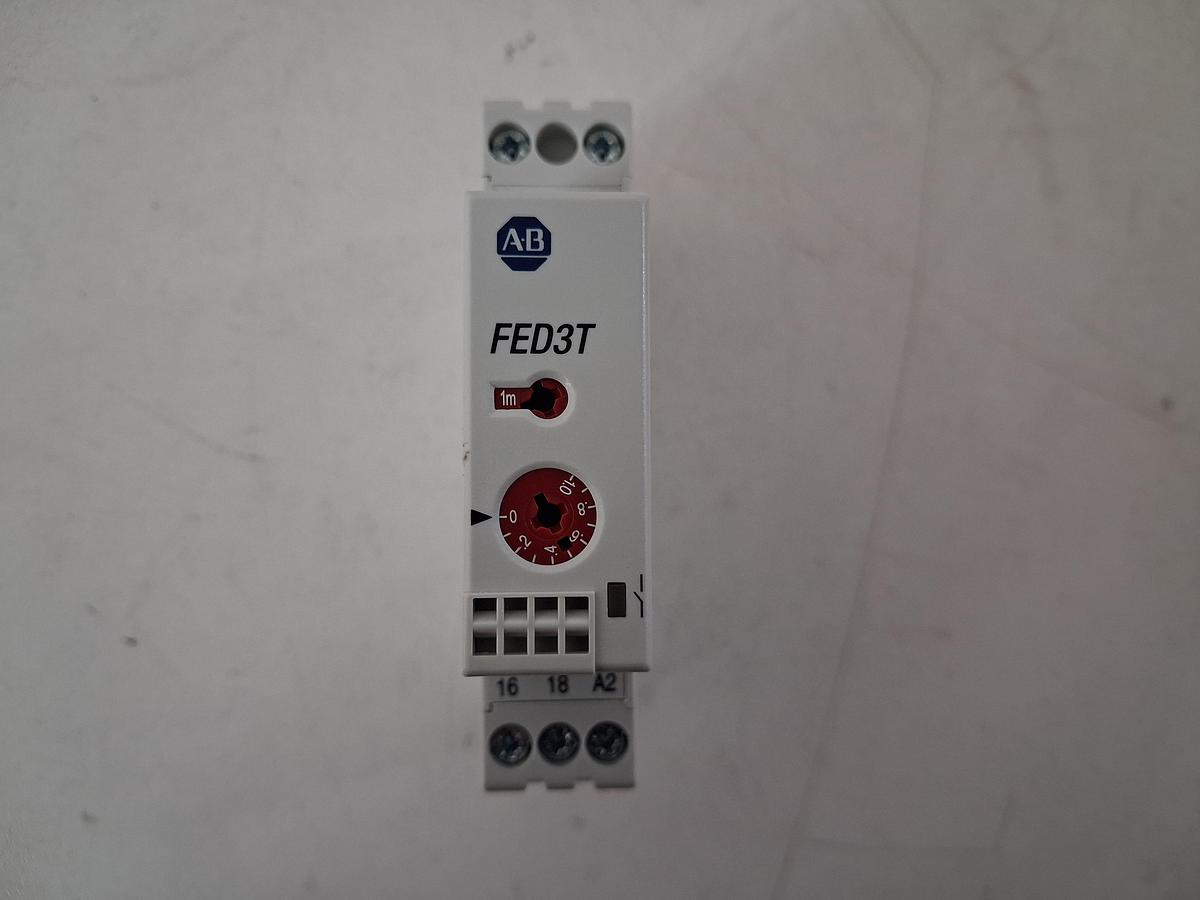

• Einstellbare Schaltdauer über frontseitige Bedienelemente
• Ein Wechslerkontakt zur Einbindung in Steuerstromkreise
• Betrieb mit Wechsel- oder Gleichspannung innerhalb der angegebenen Bereiche

Technische Daten

• Hersteller / Marke: Allen-Bradley / Rockwell Automation
• Typ: 700-FED3TU23
• Serie: B
• Geräteart: elektronisches Zeitrelais
• Zeitfunktion: One Shot / einschaltwischend
• Zeitbereich: 0,05 s bis 10 h, sechs Zeitbereiche
• Versorgung AC: 24–240 V AC, 50/60 Hz
• Versorgung DC: 24–48 V DC
• Versorgungsklemmen: A1 / A2
• Ausgang: ein Wechslerkontakt, Klemmen 15 / 16 / 18

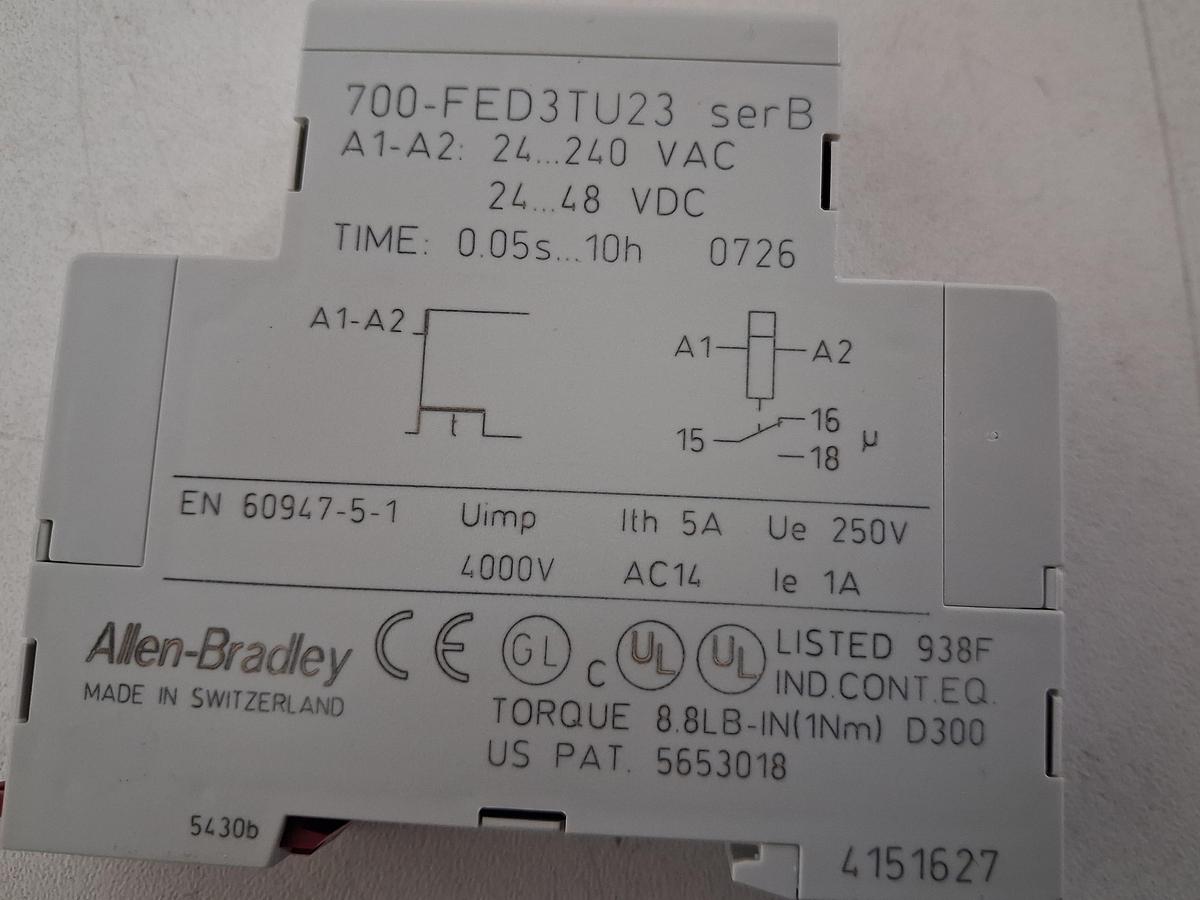

• Thermischer Nennstrom laut Typenschild: 5 A
• Gebrauchskategorie laut Typenschild: AC-14, 1 A
• Baubreite: 17,5 mm
• Montage: 35-mm-DIN-Hutschiene
• Anschlusstechnik: Schraubklemmen
• Zusätzliche Lagerkennzeichnung auf Verpackung: FT-00100-1130

Baubreite, Montageart und elektrische Grunddaten werden durch die Herstellerangaben bestätigt.

Verfügbarkeit

Ab Lager Deutschland verfügbar. Eine Besichtigung kann nach Terminvereinbarung erfolgen. Weitere Fotos und technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
