FAULHABER 3564 K 024 B K312 Brushless Gearmotor with Encode

Beschreibung

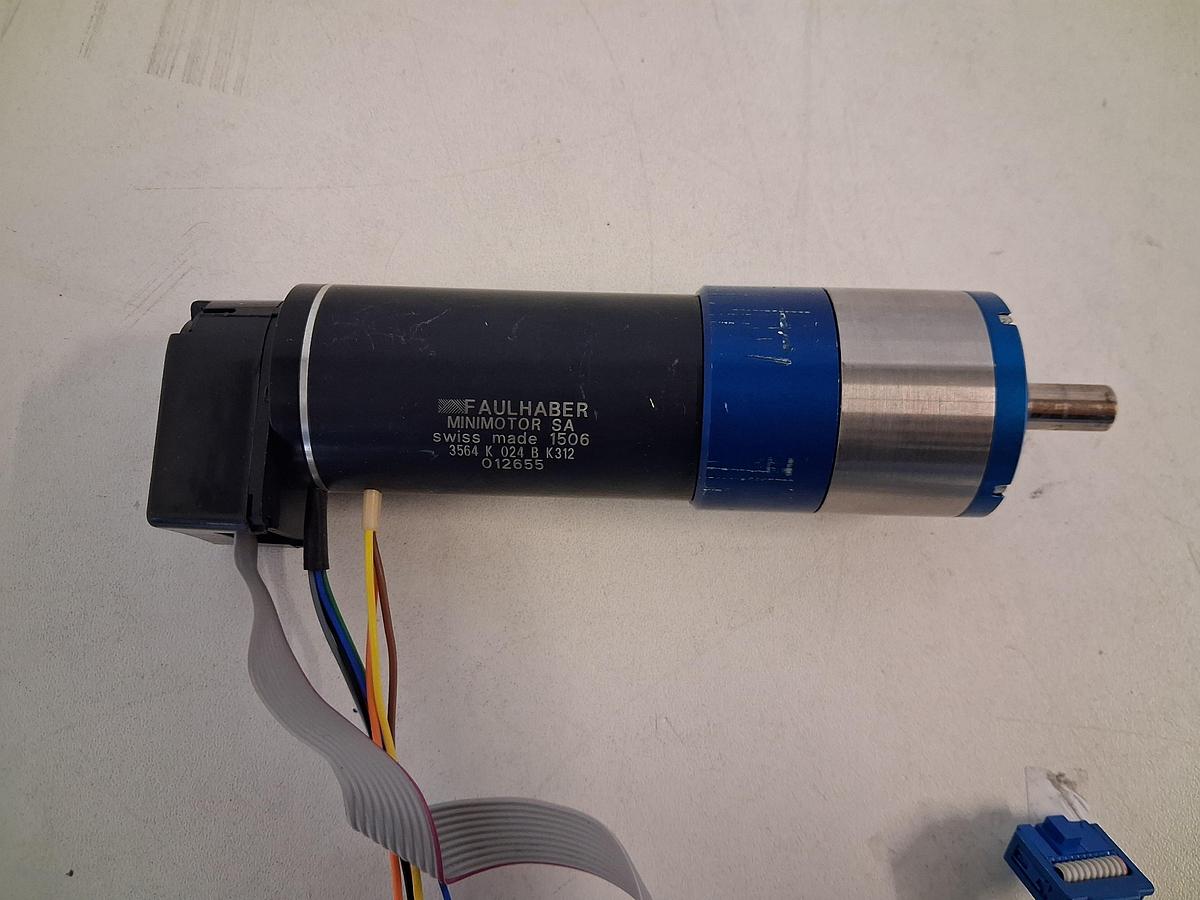

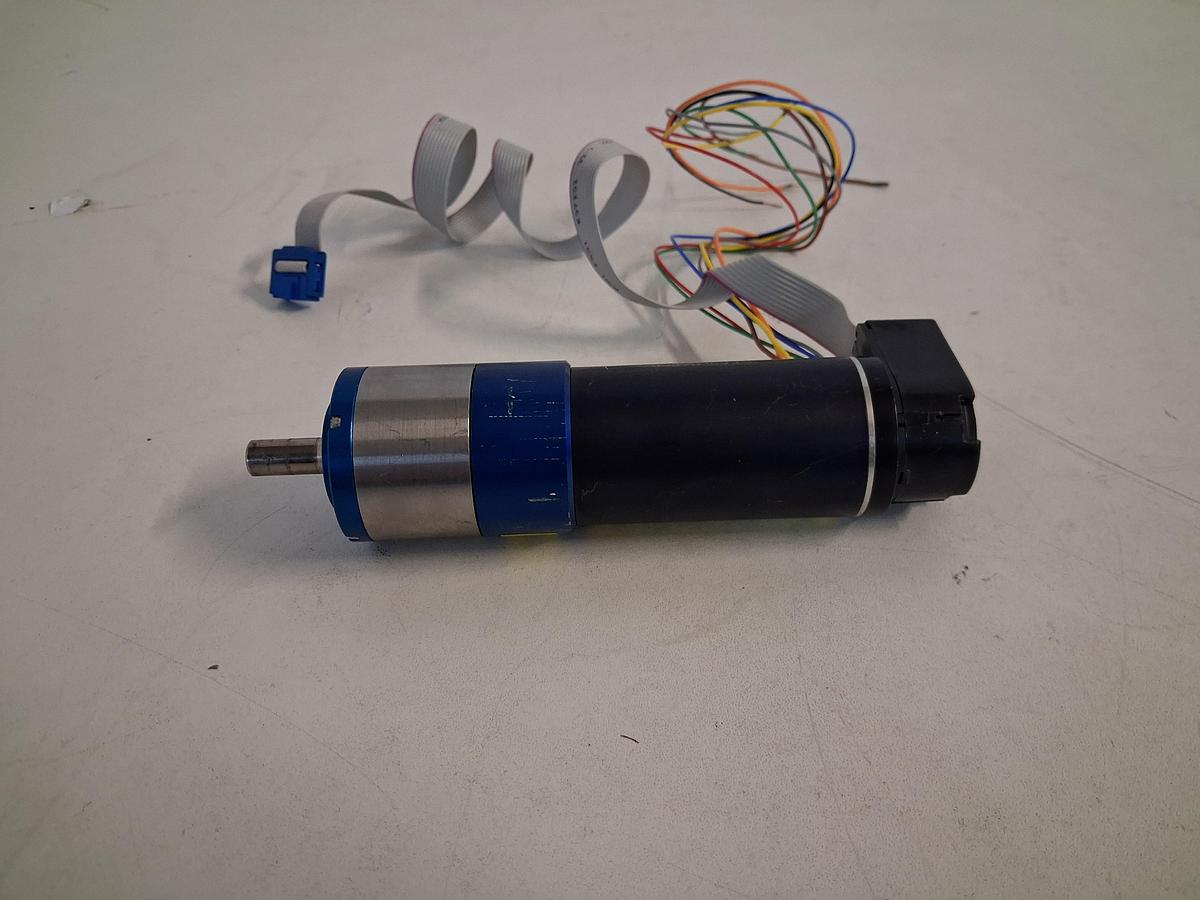

FAULHABER Antriebseinheit mit bürstenlosem DC-Servomotor 3564 K 024 B K312, angebautem Getriebe und optischem Inkrementalencoder HEDL-5540 A14.

Der Motor ist für eine Nennspannung von 24 V DC ausgelegt. Der Encoder ermöglicht die Rückmeldung von Drehzahl, Drehrichtung und Position an eine geeignete externe Ansteuerung. Typische Einsatzbereiche sind automatisierte Maschinen, Positionieraufgaben und Handhabungssysteme.

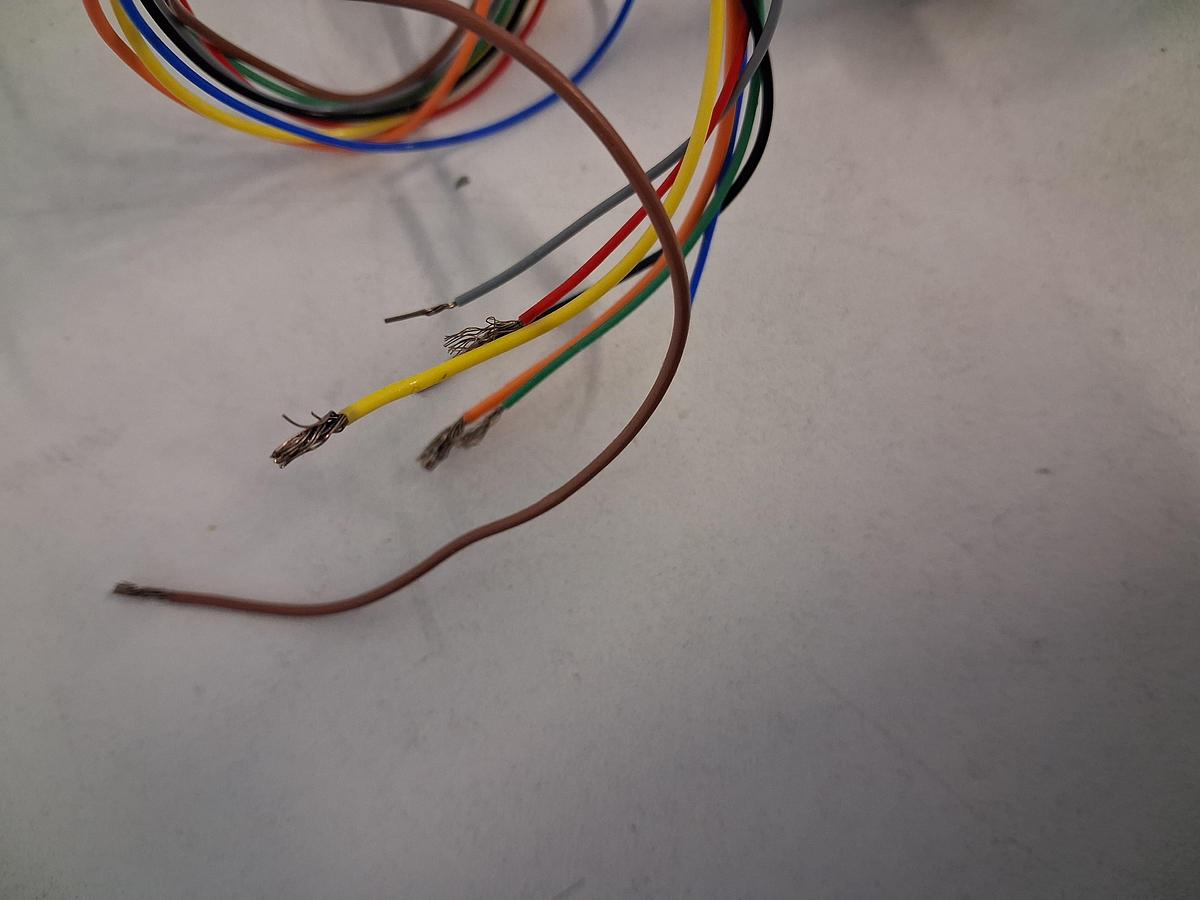

Zustand: Unbenutzter Lagerbestand aus Lagerauflösung (New Old Stock / NOS), gemäß Bestandsangabe. Sichtbare Oberflächenspuren am Gehäuse und teilweise abisolierte Anschlusslitzen vorhanden.

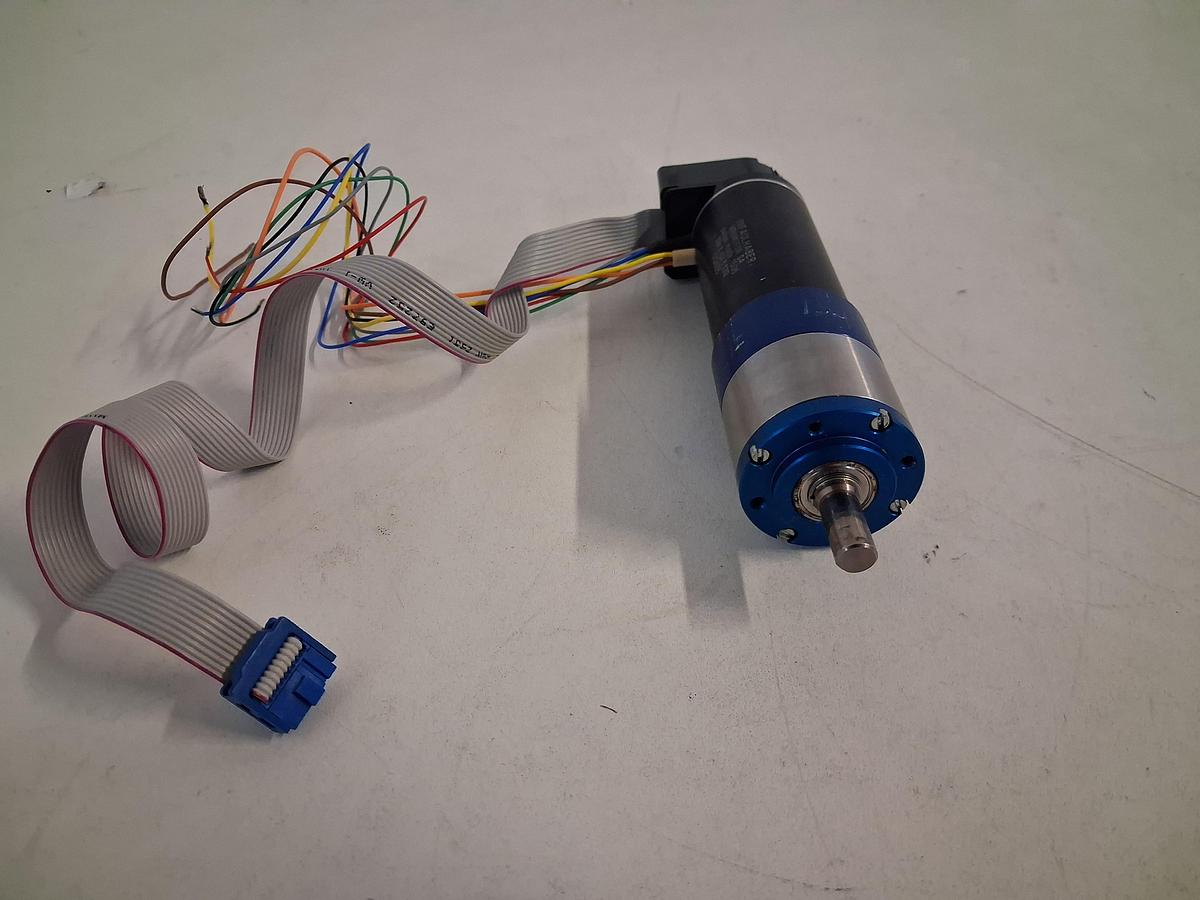

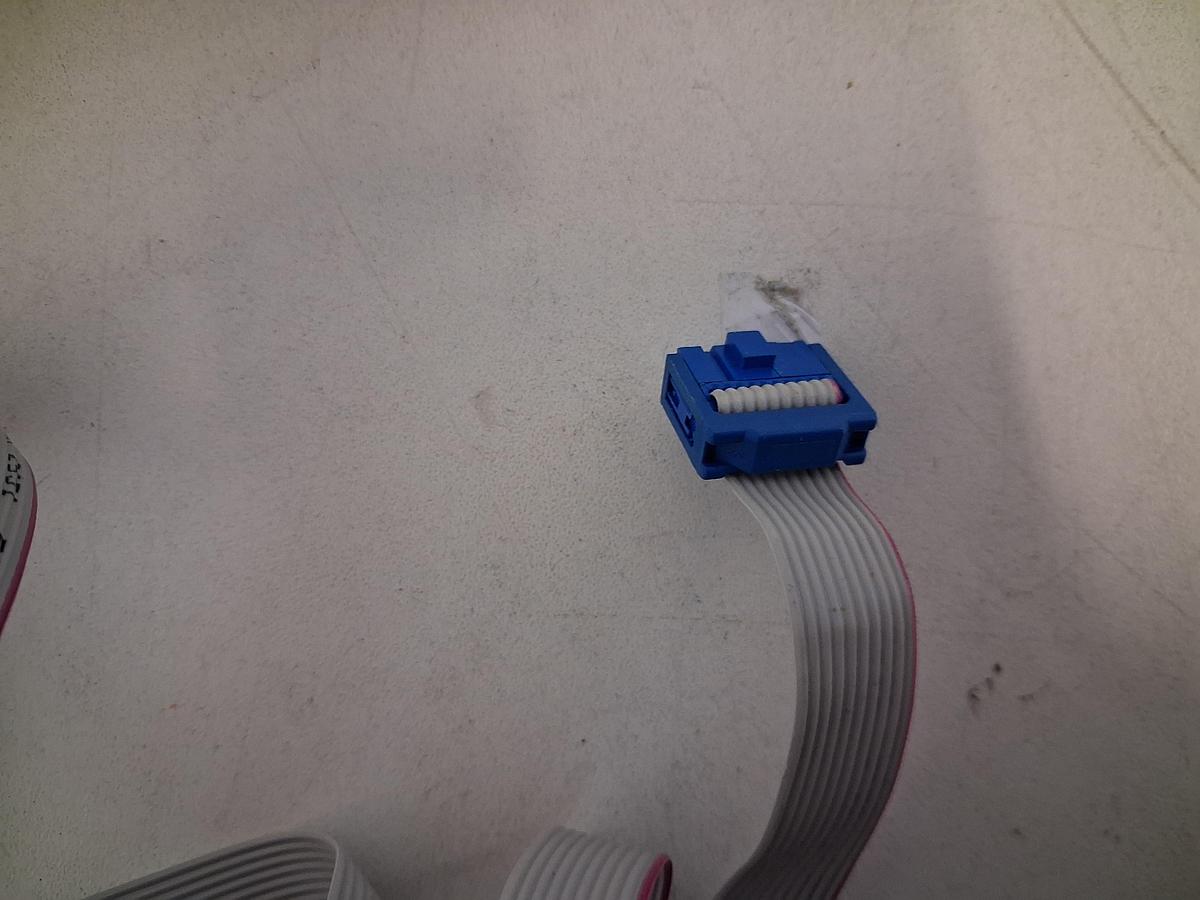

Lieferumfang: abgebildete Einheit aus Motor, Getriebe und Encoder einschließlich Anschlusslitzen und Flachbandkabel mit Stecker.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Bürstenloser elektrischer Antrieb
• Drehzahlreduzierung über angebautes Getriebe
• Inkrementale Rückmeldung für Regelungs- und Positionieraufgaben
• Encoder mit differenziellen Ausgangssignalen über Line Driver

Technische Daten

• Hersteller: FAULHABER / MINIMOTOR SA

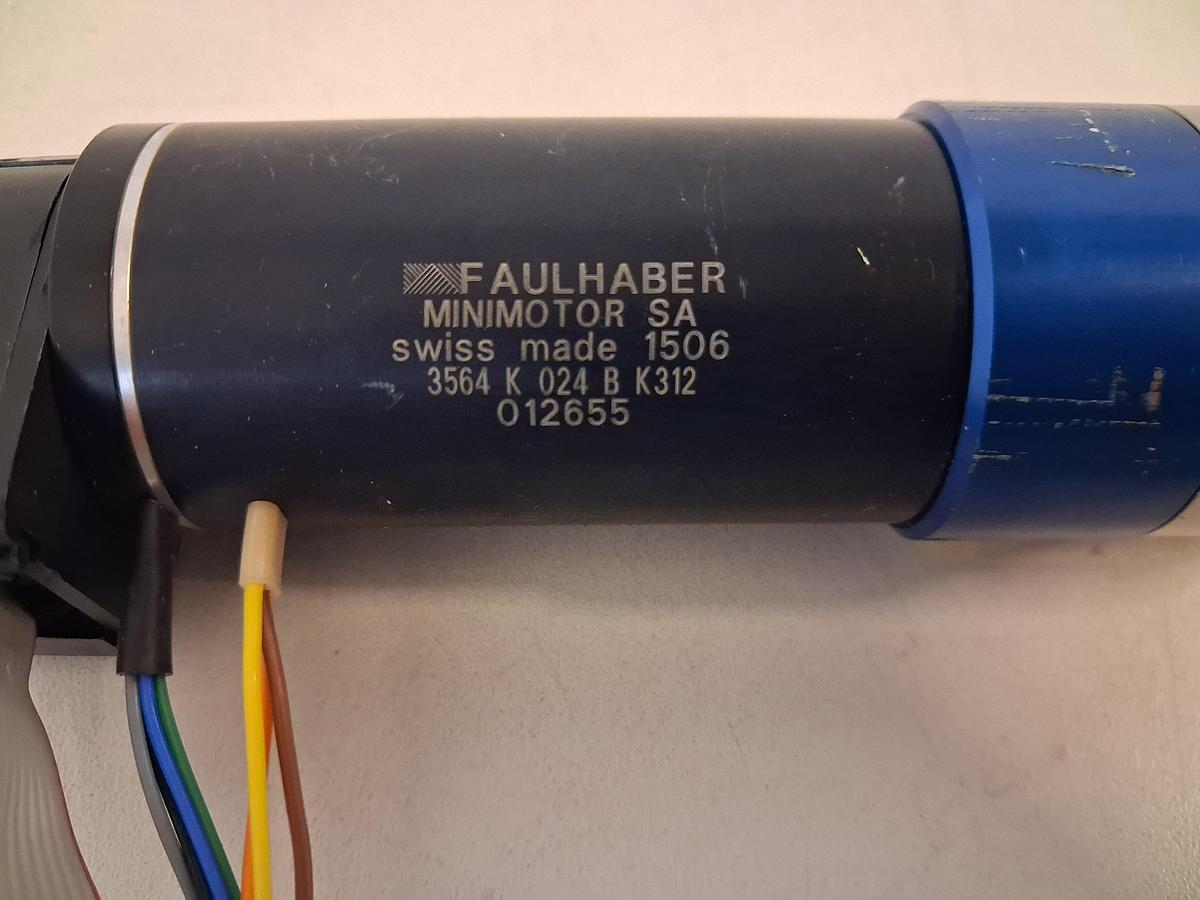

• Motortyp: 3564 K 024 B K312
• Motorbauart: Bürstenloser DC-Servomotor
• Motornennspannung: 24 V DC
• Motornenndurchmesser: 35 mm

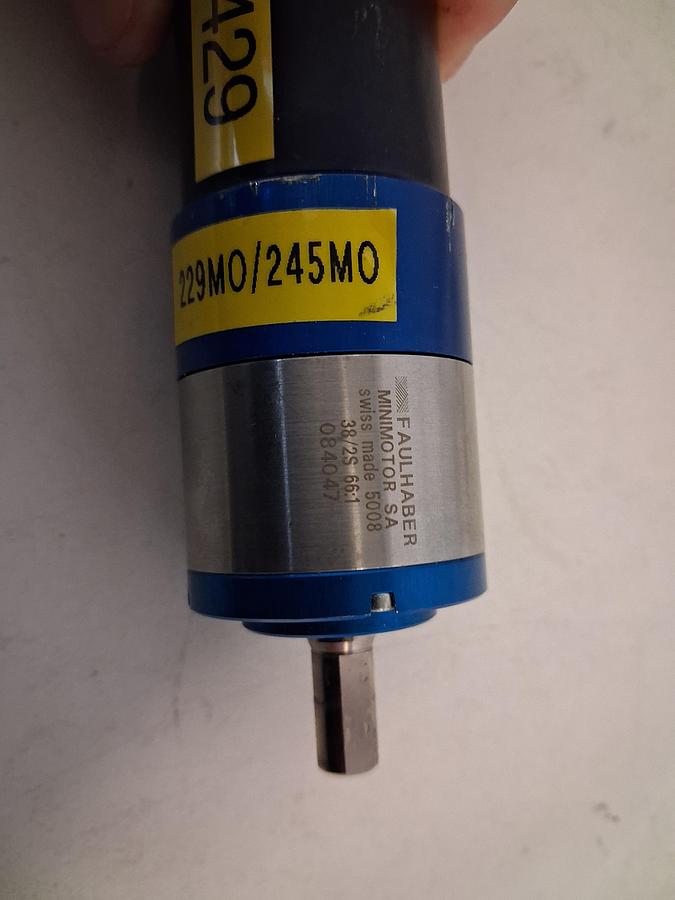

• Getriebe: Angebaut; genaue Übersetzung auf den Bildern nicht eindeutig ablesbar

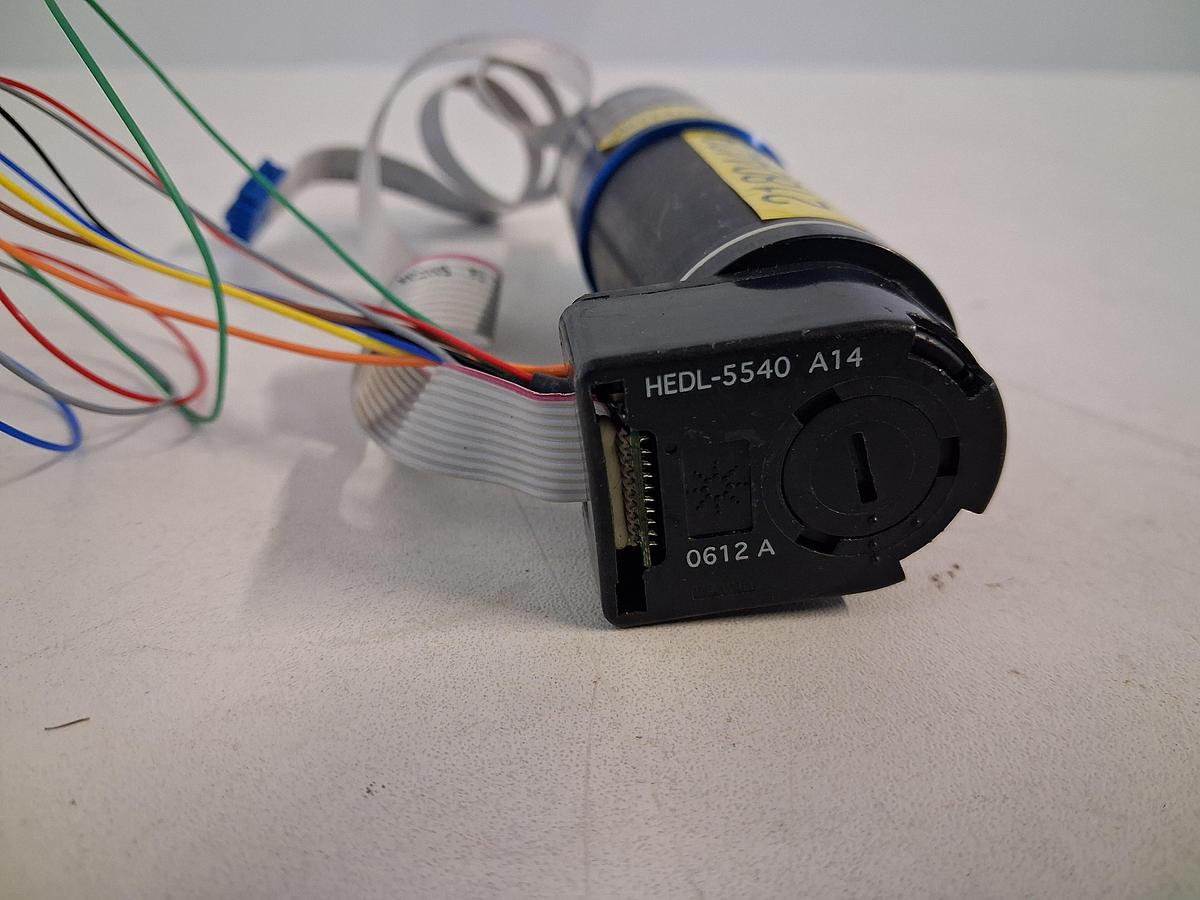

• Encoderkennzeichnung: HEDL-5540 A14
• Encoderauflösung: 500 Impulse je Motorumdrehung
• Encodersignale: A, B und Index mit Komplementärsignalen
• Encoderversorgung: 4,5–5,5 V
• Herkunftskennzeichnung: Swiss made

Elektrische Grunddaten gemäß Herstellerunterlagen der Motor- und Encoderbaureihe.

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung möglich. Weitere Fotos und technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
