Elfab Burst-Tel DN50 Rupture Disc Sensor

Beschreibung

Der Elfab Burst-Tel DN50 ist ein elektrischer Berstsensor zur Überwachung des Ansprechens einer Berstscheibe.

Der Sensor besteht aus einer Polyamidmembran mit integrierter Leiterbahn und Stützringen. Er wird auf der Entlastungsseite einer geeigneten Berstscheibe montiert. Beim Ansprechen unterbricht die austretende Strömung die Leiterbahn; der dadurch geöffnete Stromkreis kann von einer passenden Überwachungseinrichtung ausgewertet werden. Nach einer Auslösung wird der Sensor ersetzt.

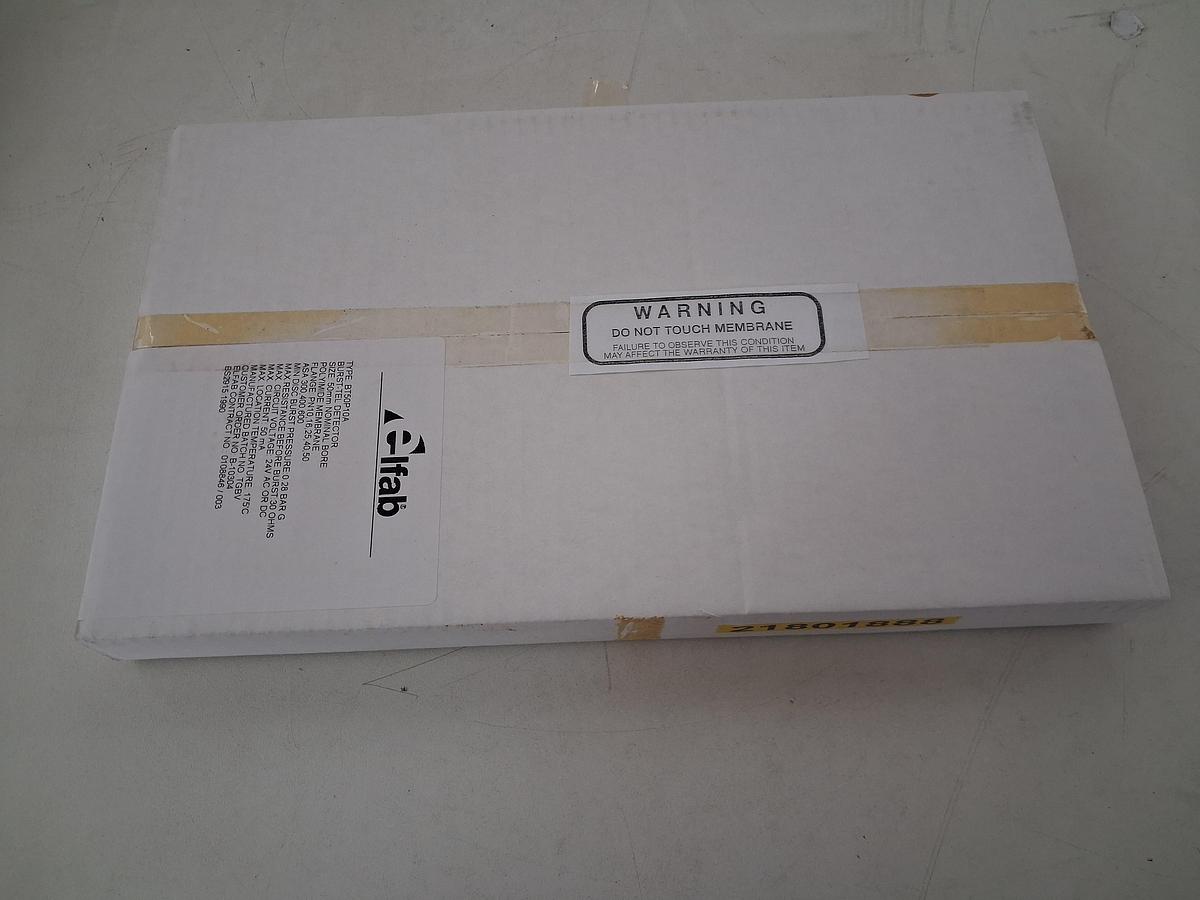

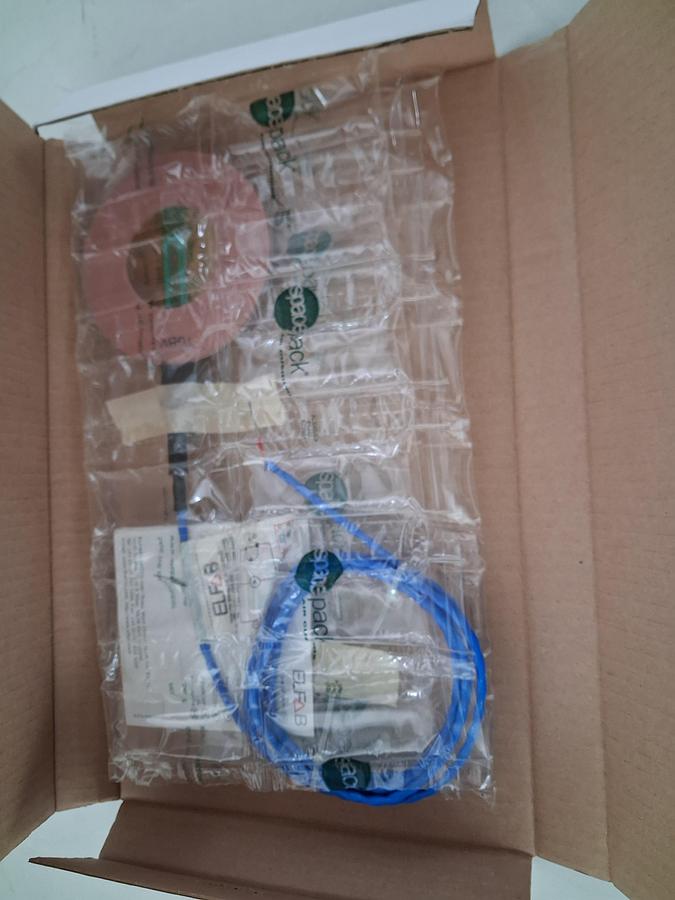

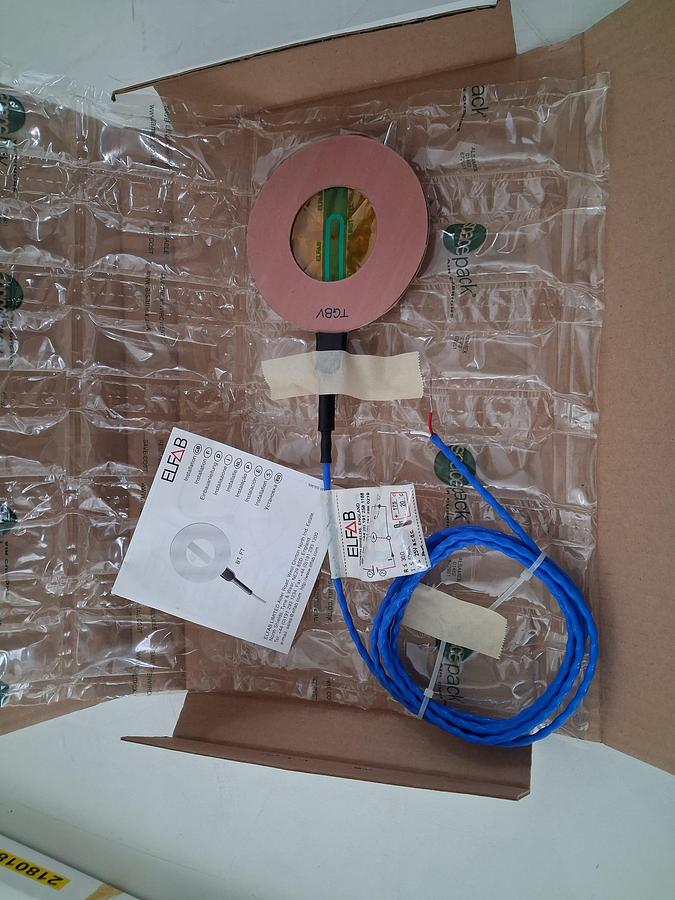

Die abgebildete Einheit besitzt eine blaue Anschlussleitung und wird mit den sichtbaren Unterlagen und Verpackungsmaterialien geliefert.

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS). Unbenutzter Lagerbestand.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Elektrische Meldung beim Ansprechen einer Berstscheibe
• Überwachung über die Unterbrechung einer Leiterbahn
• Montage auf der Entlastungsseite
• Anschluss an eine geeignete externe Auswerteeinrichtung

Technische Daten

• Hersteller: Elfab
• Produktreihe: Burst-Tel
• Geräteart: Berstsensor / Berstmelder
• Nennweite: 50 mm / DN 50
• Membranwerkstoff: Polyamid

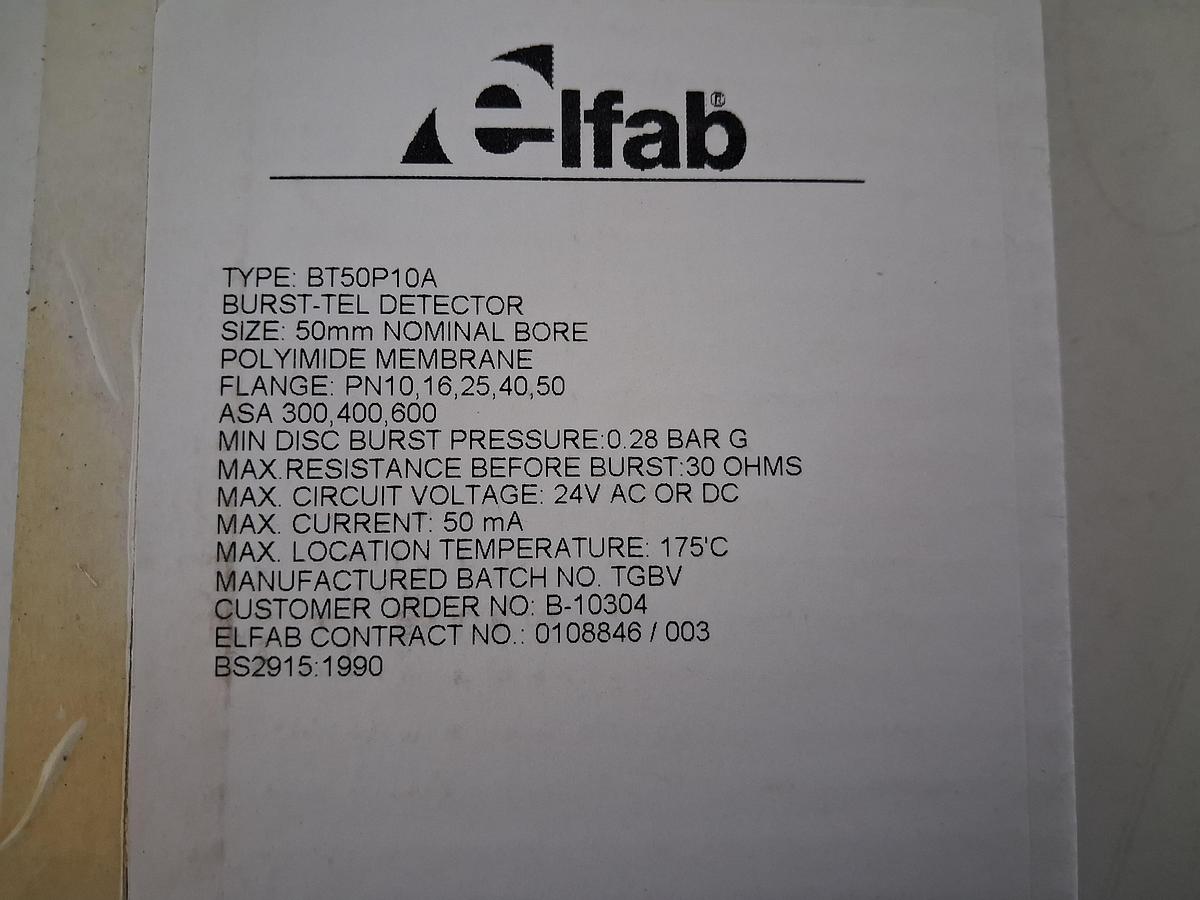

• Maximale Stromkreisspannung laut Verpackungsetikett: 24 V AC oder DC
• Maximaler Strom: 50 mA
• Maximaler Widerstand vor Auslösung: 30 Ω

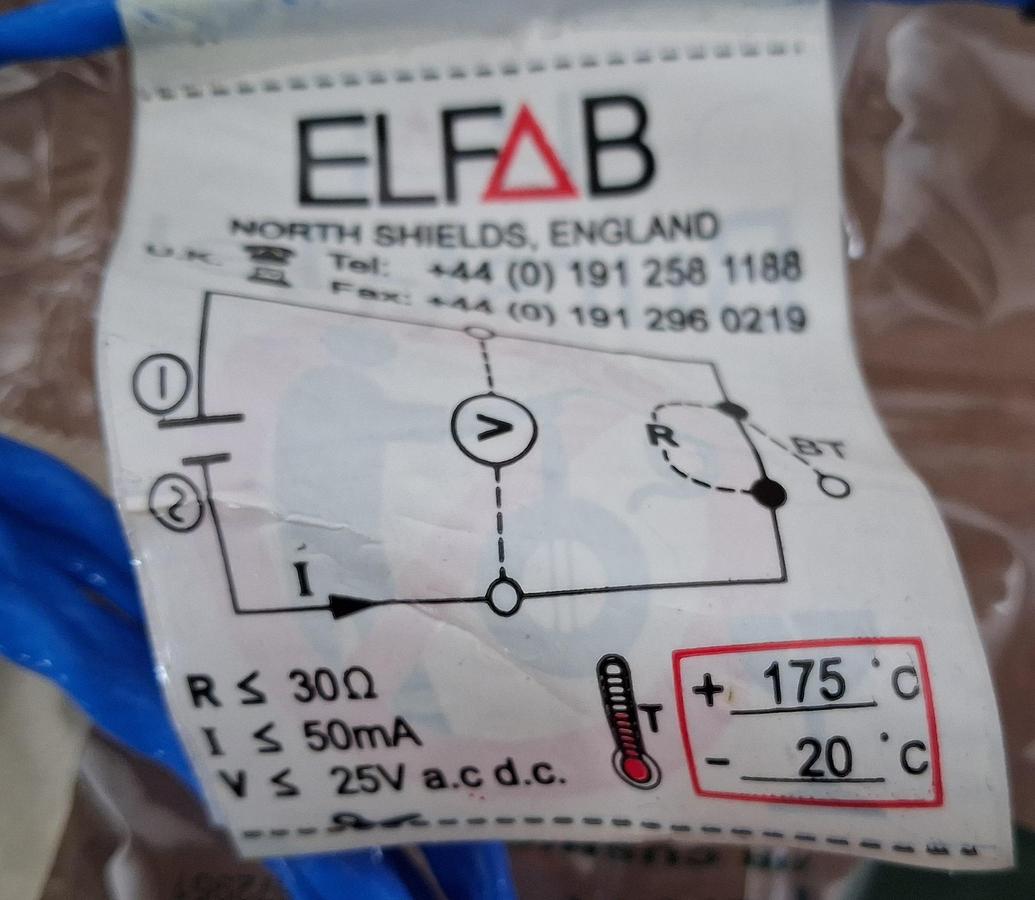

• Temperaturbereich laut Anschlussanhänger: −20 bis +175 °C
• Mindestberstdruck der zugehörigen Berstscheibe laut Etikett: 0,28 bar Überdruck
• Bauform: ringförmiger Sensor mit Anschlussleitung

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung möglich. Weitere Fotos und technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
