Bausch & Ströbel PTM Pressure Transmitter with In-Line Diaphragm Seal

Beschreibung

Die Druckmessbaugruppe besteht aus einem PTM-Druckmessumformer, gekennzeichnet mit Bausch & Ströbel, und einem Rohrdruckmittler RDM 7635 in DN 25.

Der Messumformer erfasst Drücke von 0–10 bar und stellt ein 4–20-mA-Ausgangssignal zur Verfügung. Der Rohrdruckmittler ermöglicht die Druckaufnahme direkt in der Prozessleitung und trennt den Messumformer über eine Rohrmembran vom Prozessmedium. Die Bauform eignet sich für hygienisch ausgeführte Rohrleitungssysteme, beispielsweise in der Pharma-, Lebensmittel- und Biotechnologie.

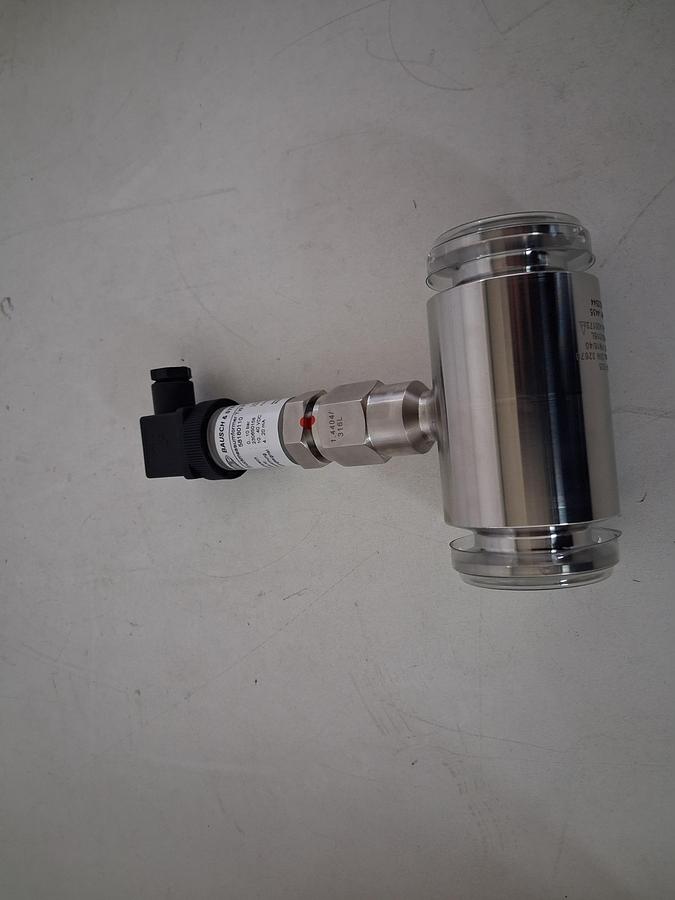

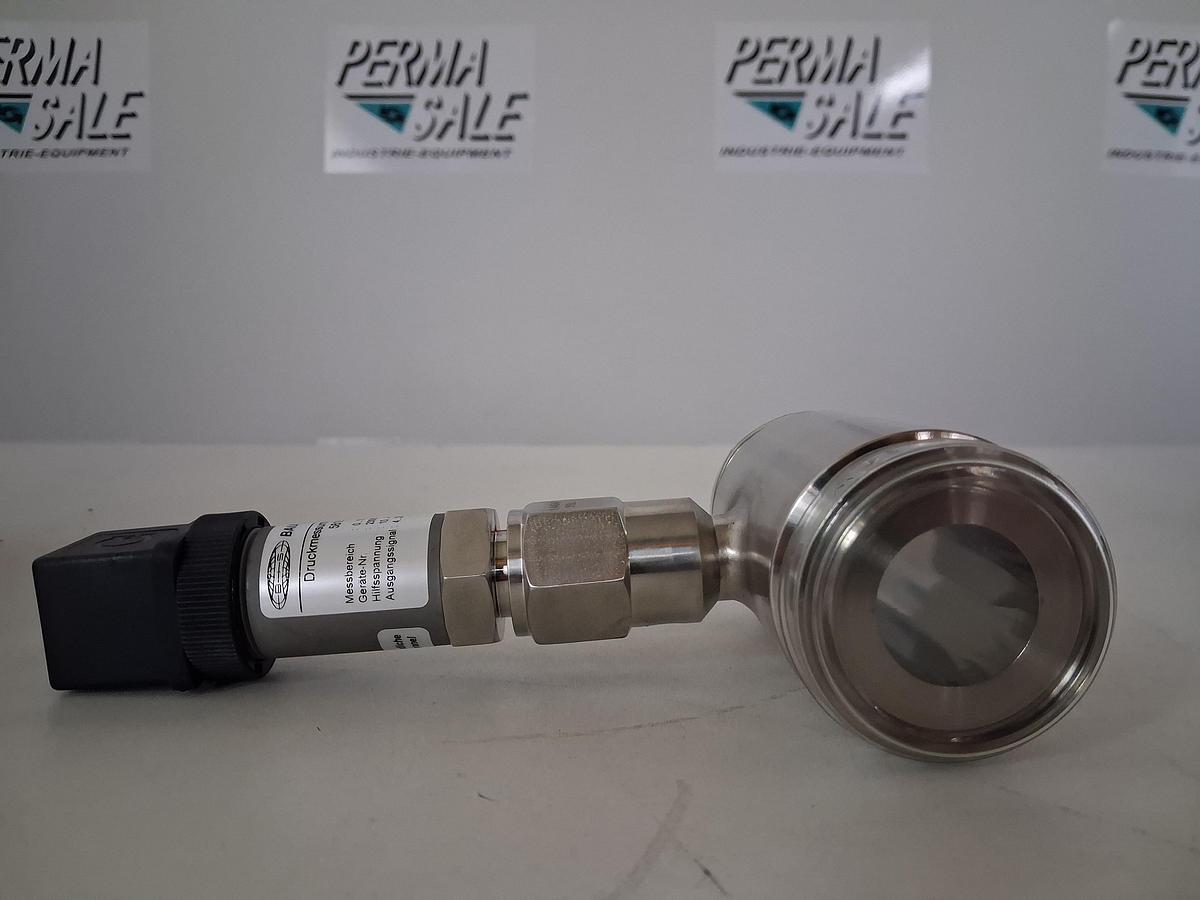

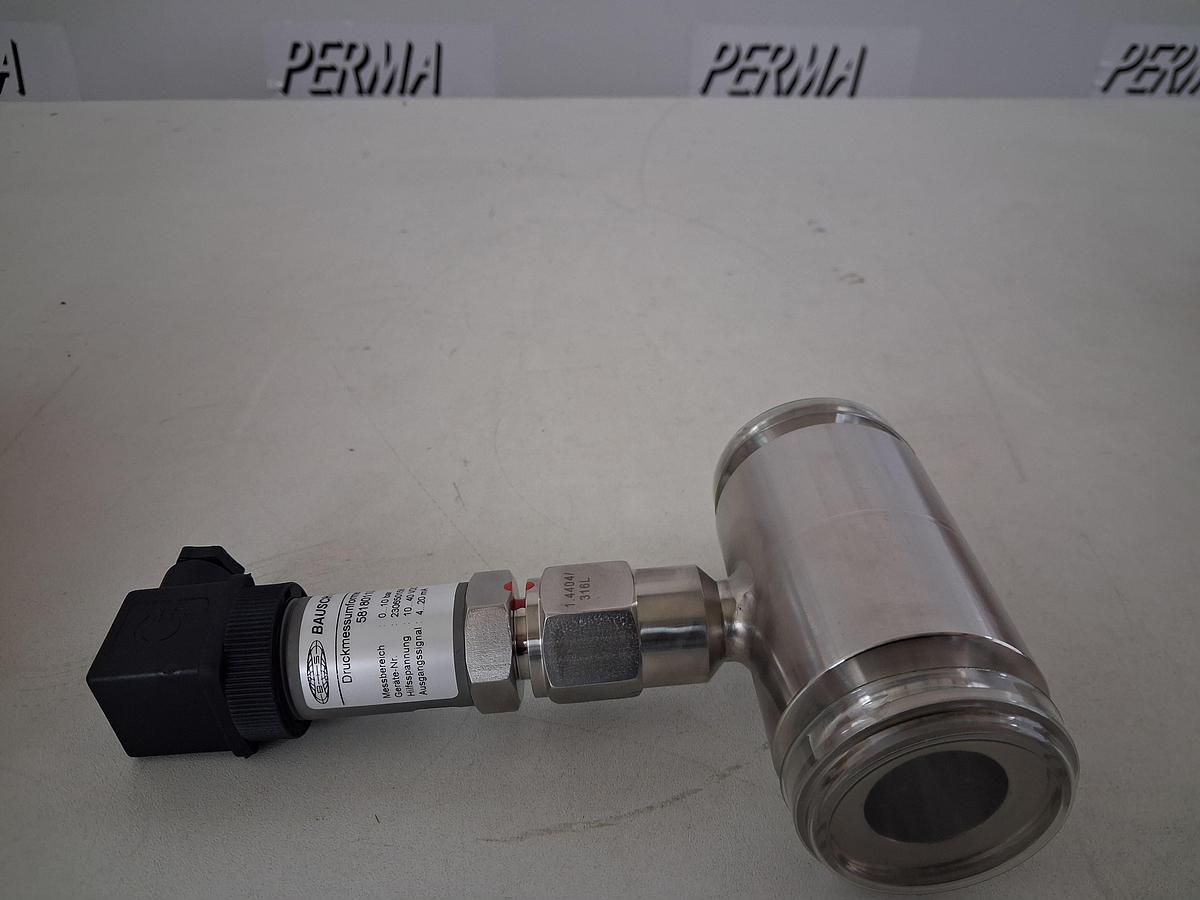

Sichtbar sind zwei Clampanschlüsse, die montierte Verbindung zum Messumformer und ein elektrischer Winkelstecker.

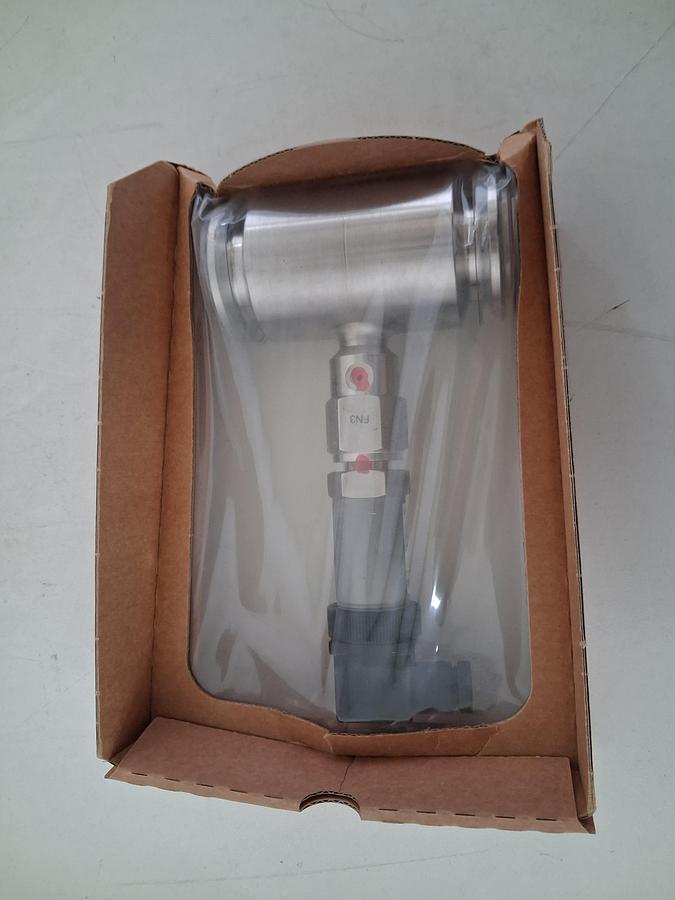

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS). Unbenutzter Lagerbestand mit geöffneter Verpackung.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Elektronische Druckerfassung in Prozessleitungen
• Übertragung des Messwertes als 4–20-mA-Signal
• Trennung von Prozessmedium und Messumformer durch Rohrdruckmittler
• Einbindung über Clampanschlüsse

Technische Daten

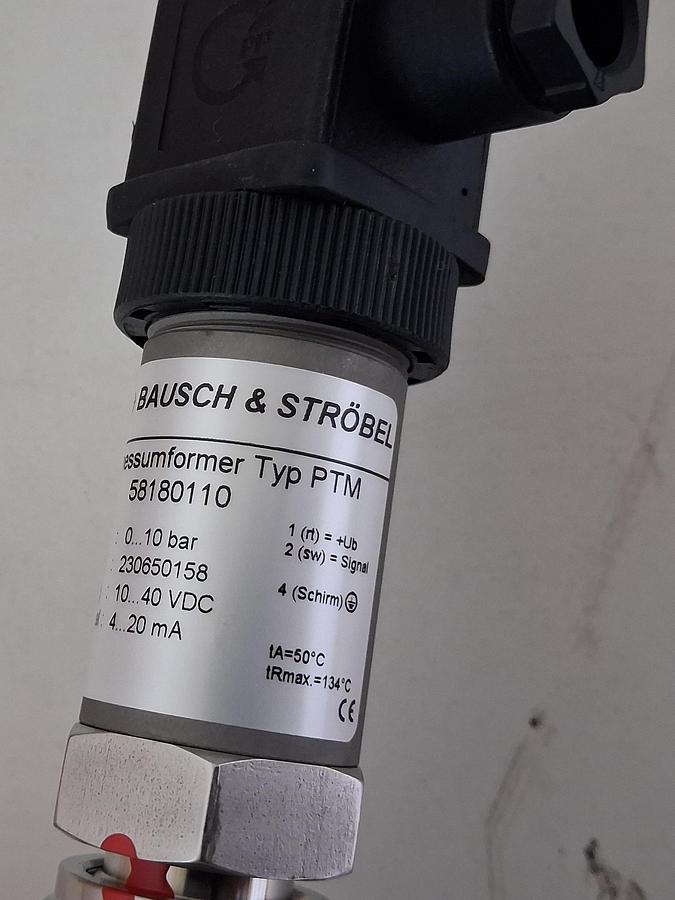

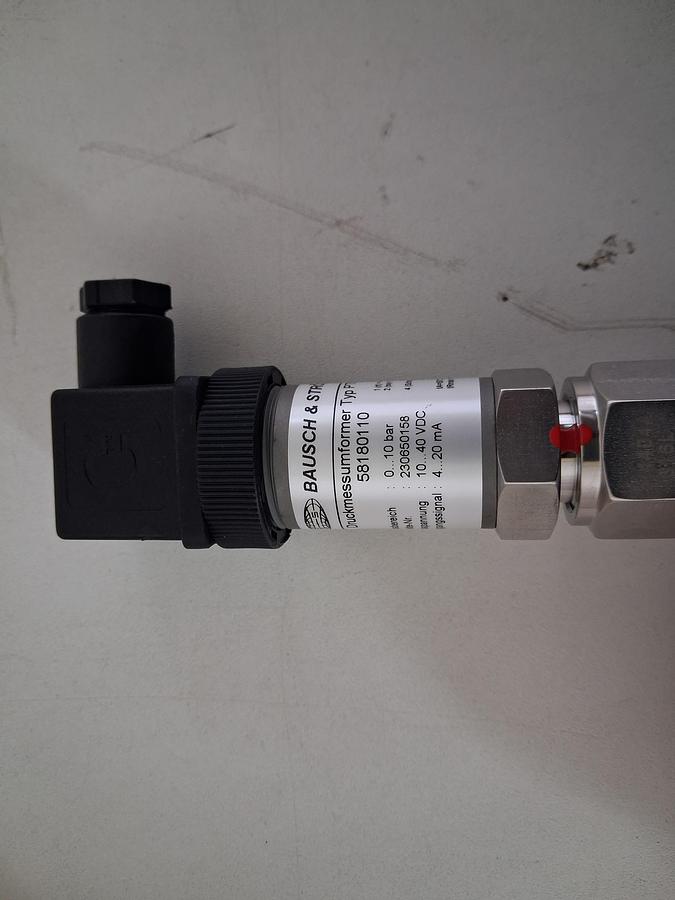

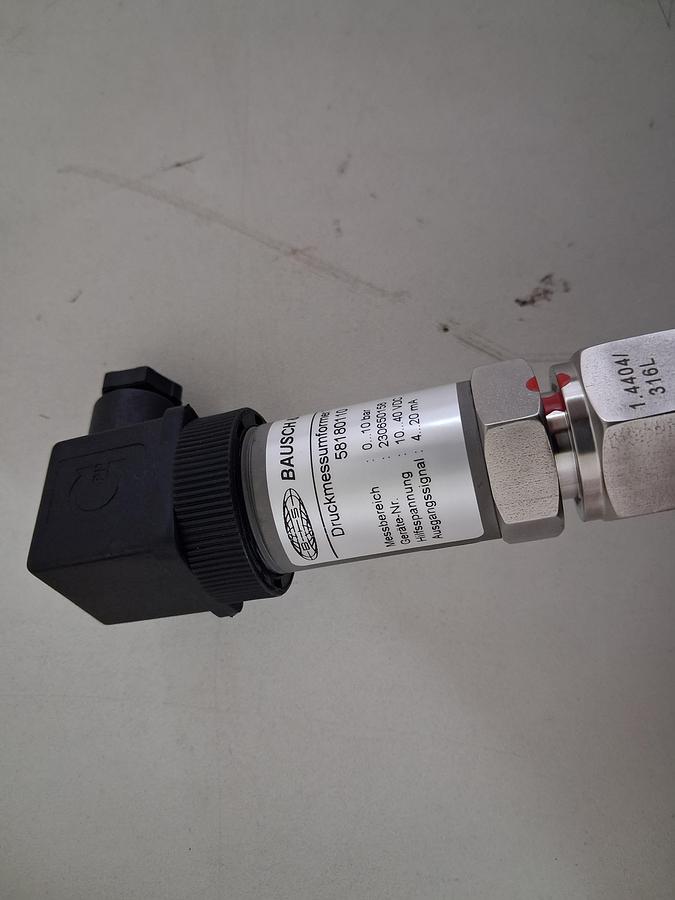

• Kennzeichnung Messumformer: Bausch & Ströbel
• Typ: PTM
• Artikelnummer: 58180110
• Messbereich: 0–10 bar
• Versorgungsspannung: 10–40 V DC
• Ausgangssignal: 4–20 mA

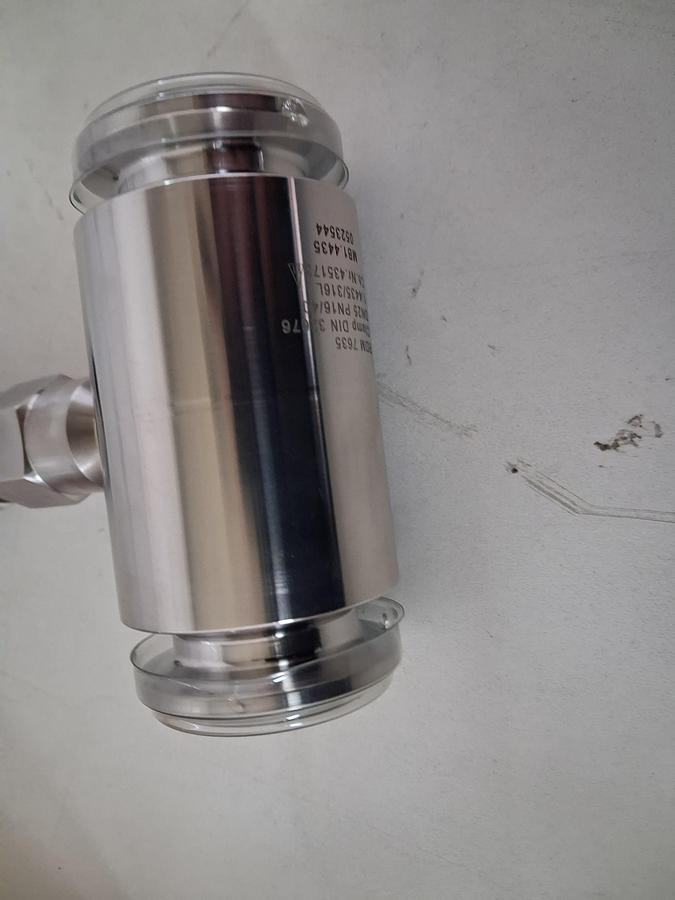

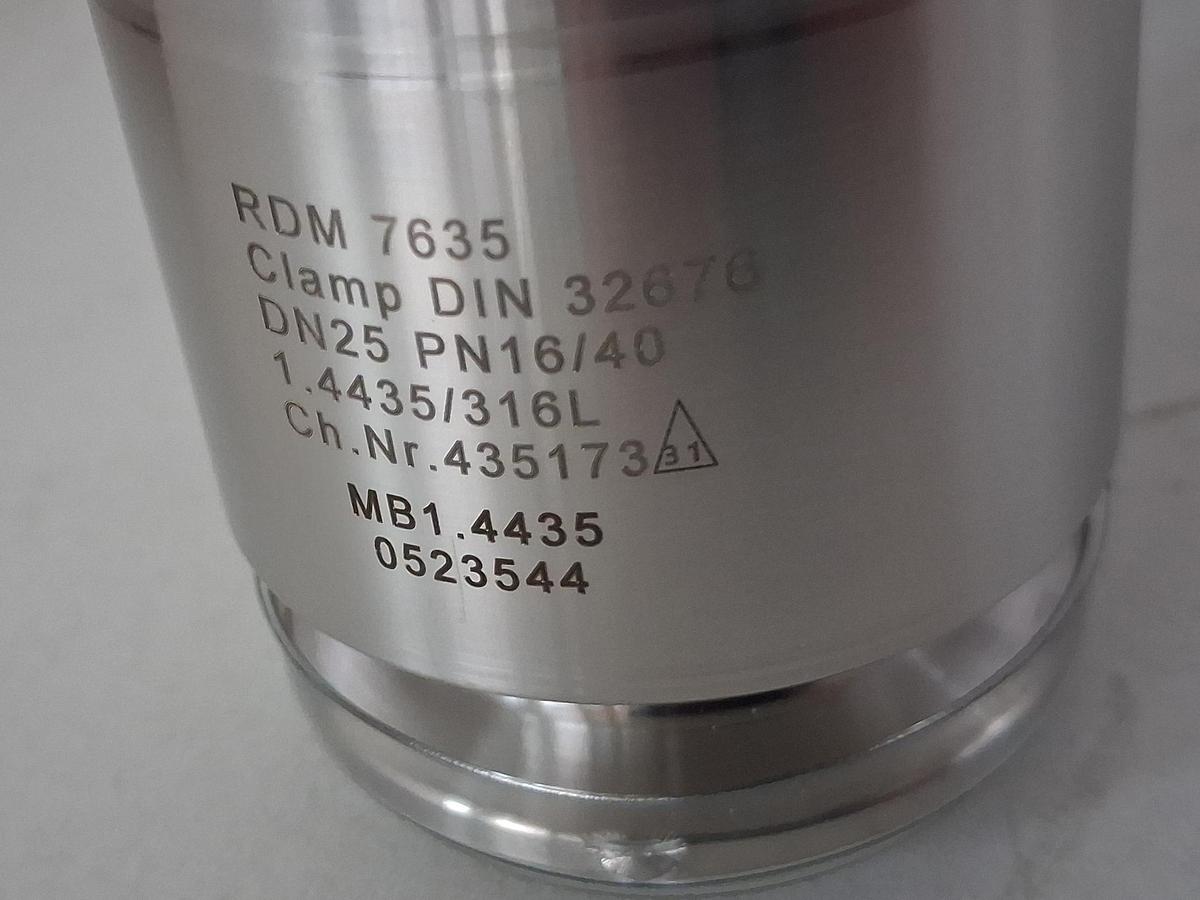

• Rohrdruckmittler: RDM 7635
• Nennweite: DN 25
• Prozessanschlüsse: Clamp nach DIN 32676
• Werkstoffkennzeichnung Druckmittler: 1.4435 / 316L
• Nenndruckkennzeichnung Druckmittler: PN 16/40

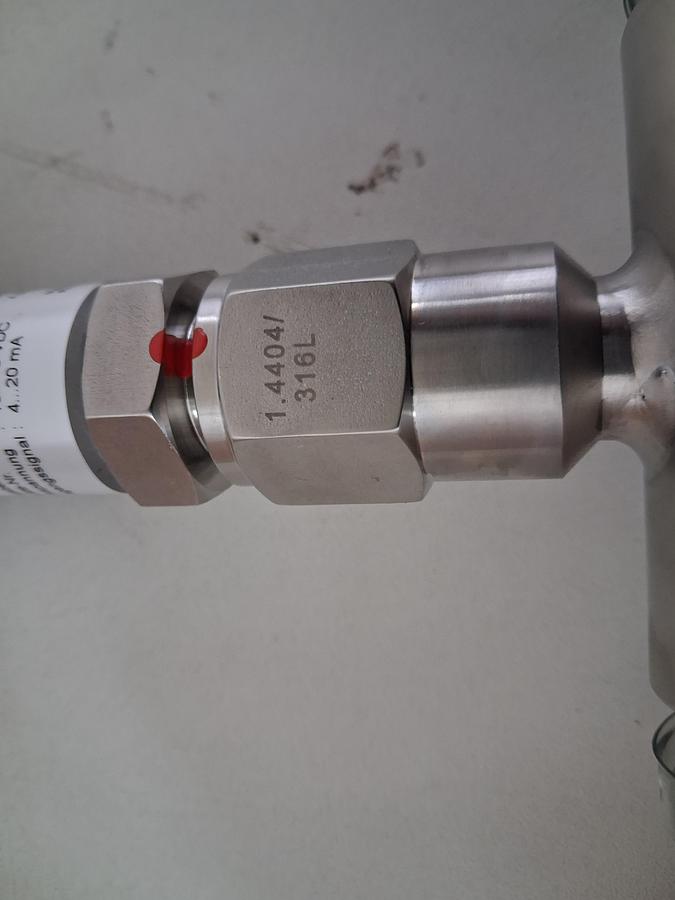

• Weiterer sichtbarer Werkstoff: 1.4404 / 316L am Verbindungsstück

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung möglich. Weitere Fotos und technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
