Festo CPA14-VI Pneumatic Valve Terminal

Beschreibung

Die Festo CPA14-VI Ventilinsel dient zur elektrischen Ansteuerung pneumatischer Verbraucher in Maschinen und Automatisierungsanlagen.

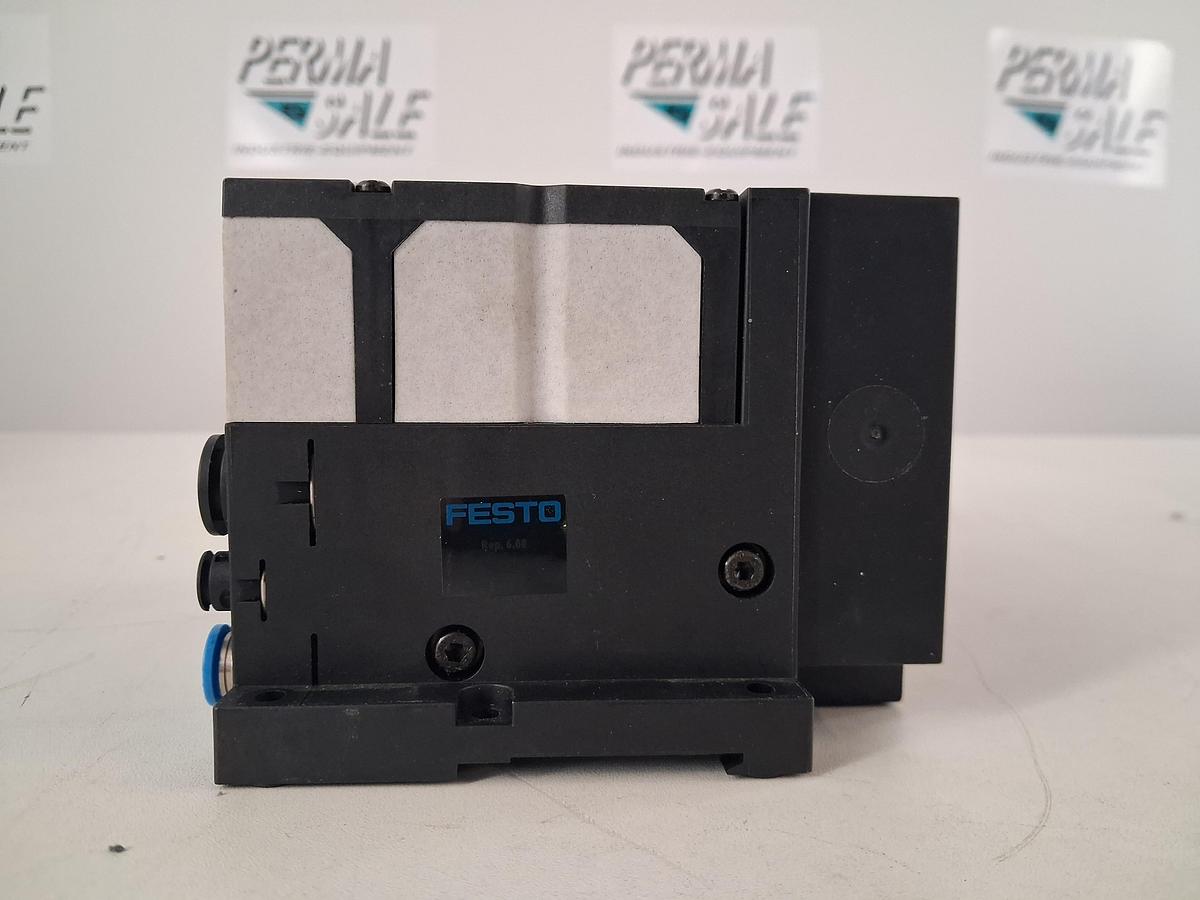

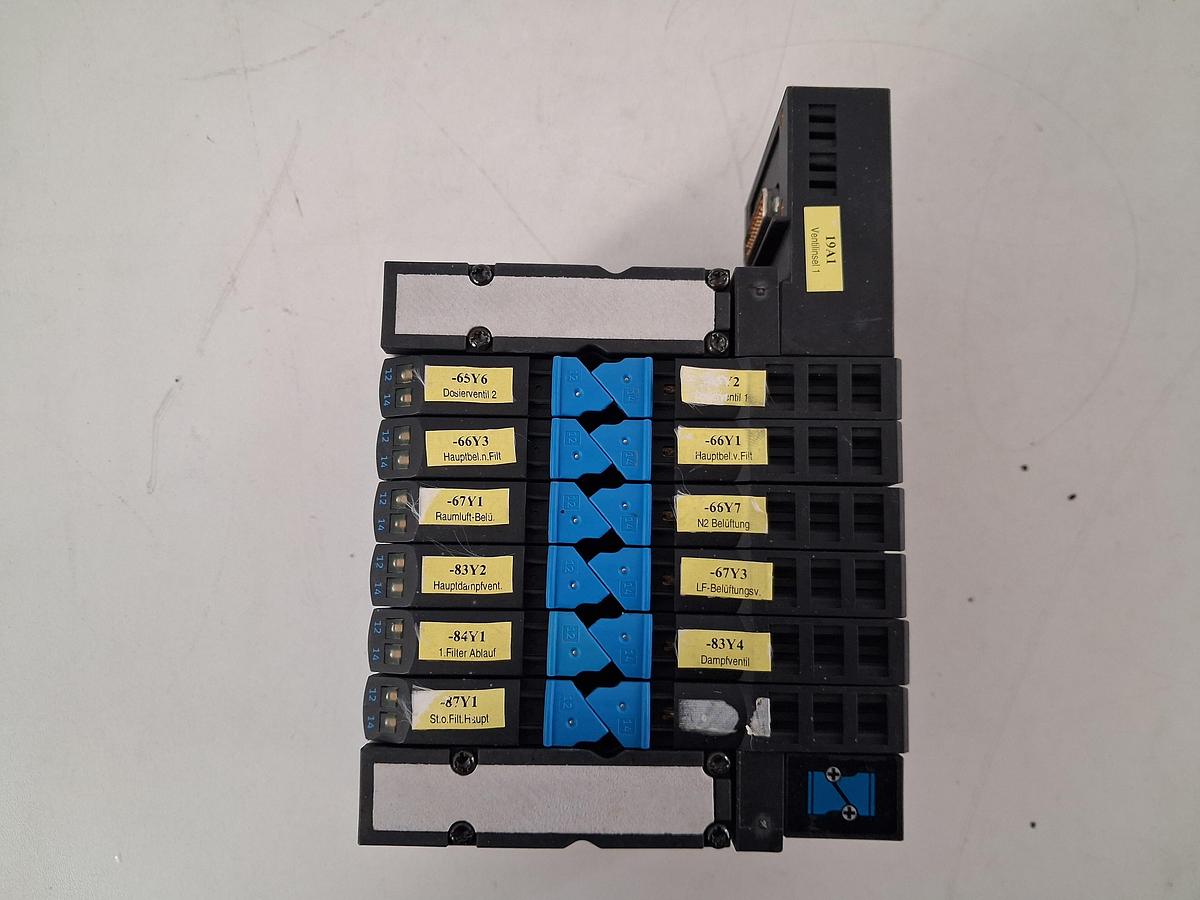

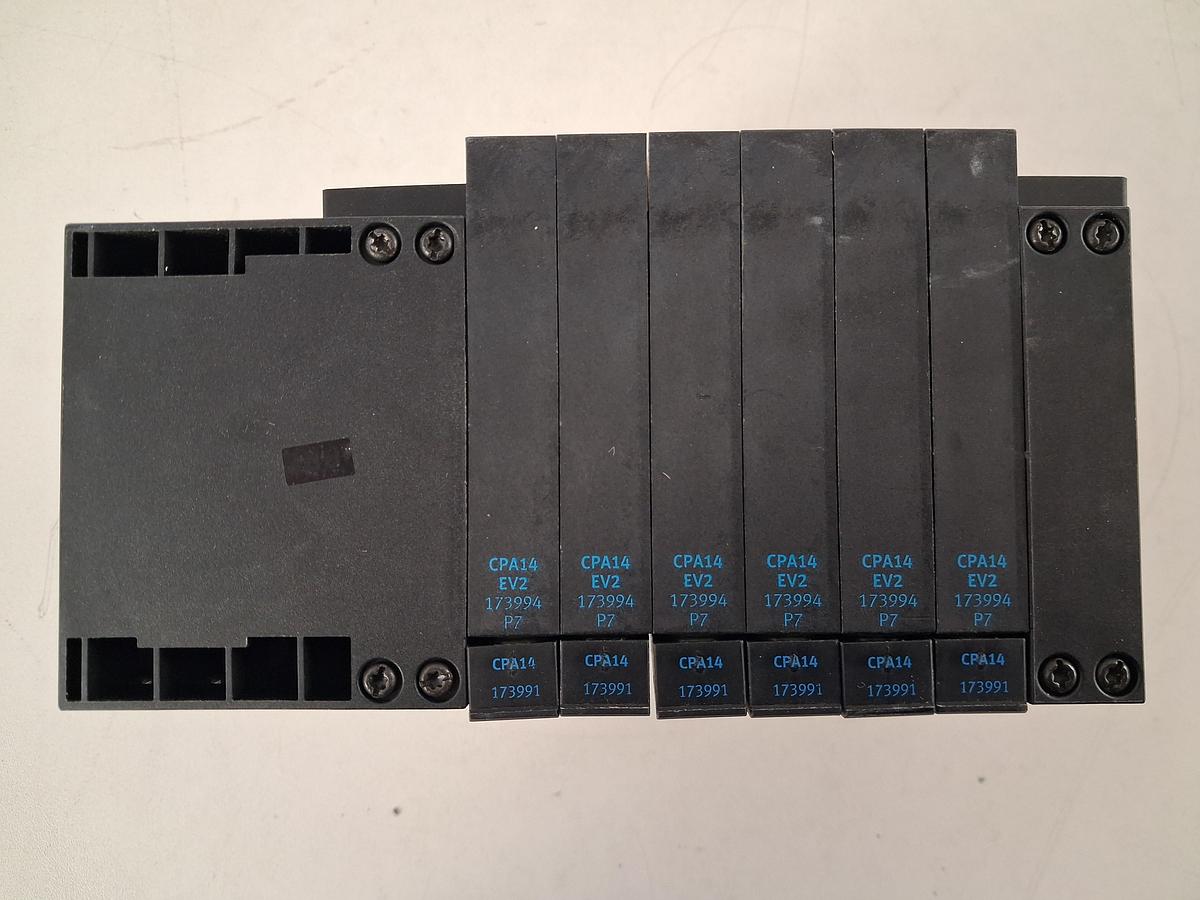

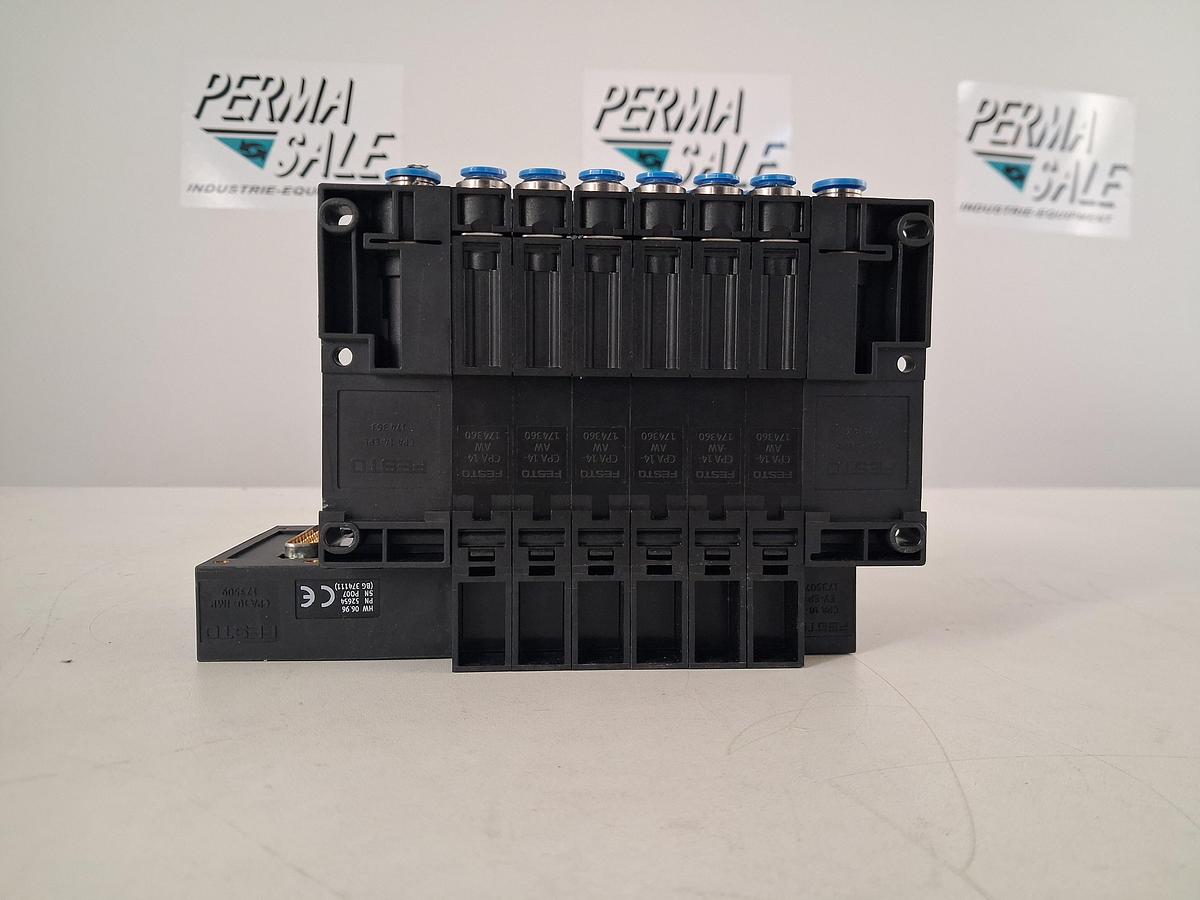

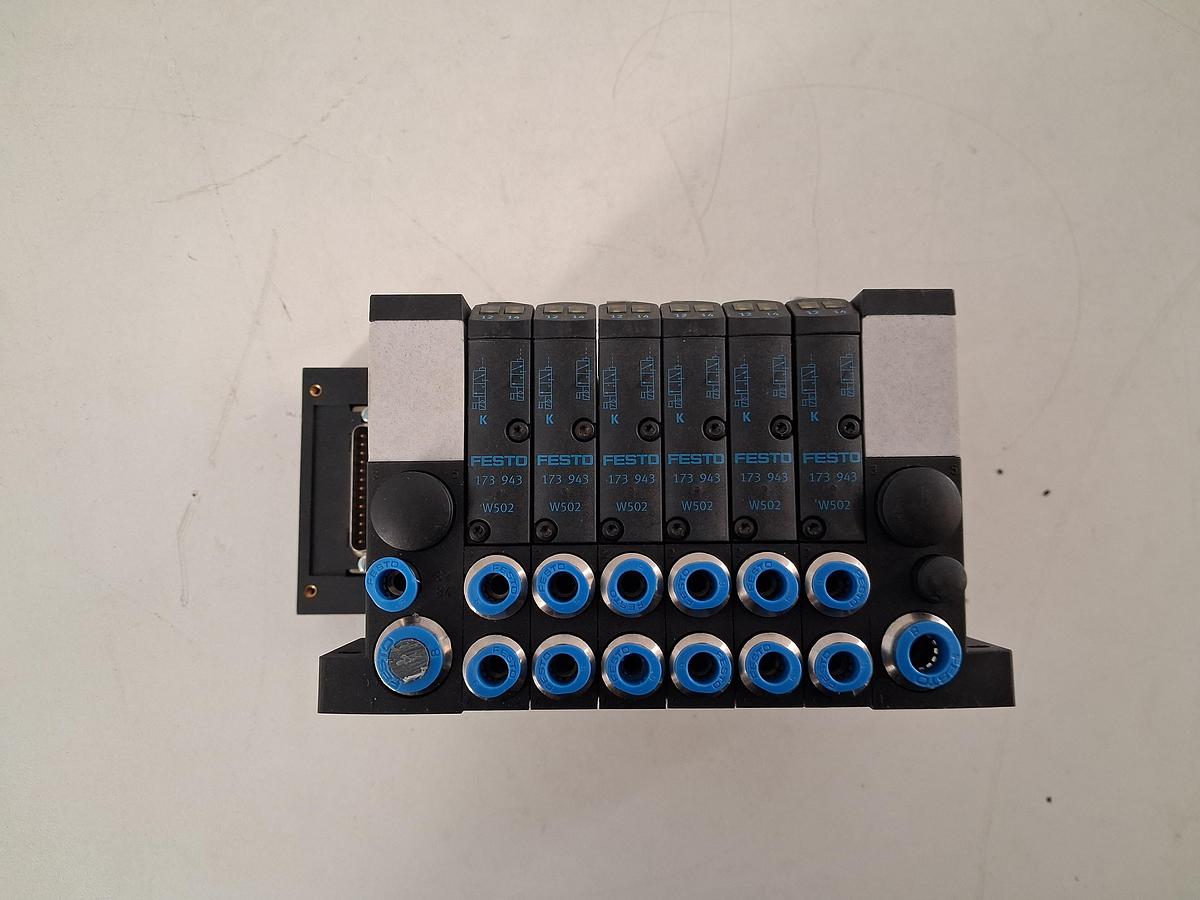

Die abgebildete Einheit verfügt über sechs Doppelventilmodule, pneumatische Steckanschlüsse und einen elektrischen Multipolanschluss. Verbaut sind Ventile der Ausführung CPA14-M1H-2X3-GLS, Teilenummer 173943. Jedes Modul enthält zwei monostabile 3/2-Wegeventile mit geschlossener Ruhestellung.

Die Baugruppe ist insbesondere als Ersatzteil für bestehende Festo-CPA-Systeme interessant.

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS). Unbenutzter Lagerbestand mit sichtbaren Lagerspuren.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Zentrale Ansteuerung mehrerer pneumatischer Verbraucher
• Sechs Doppelventilmodule mit insgesamt zwölf 3/2-Ventilfunktionen

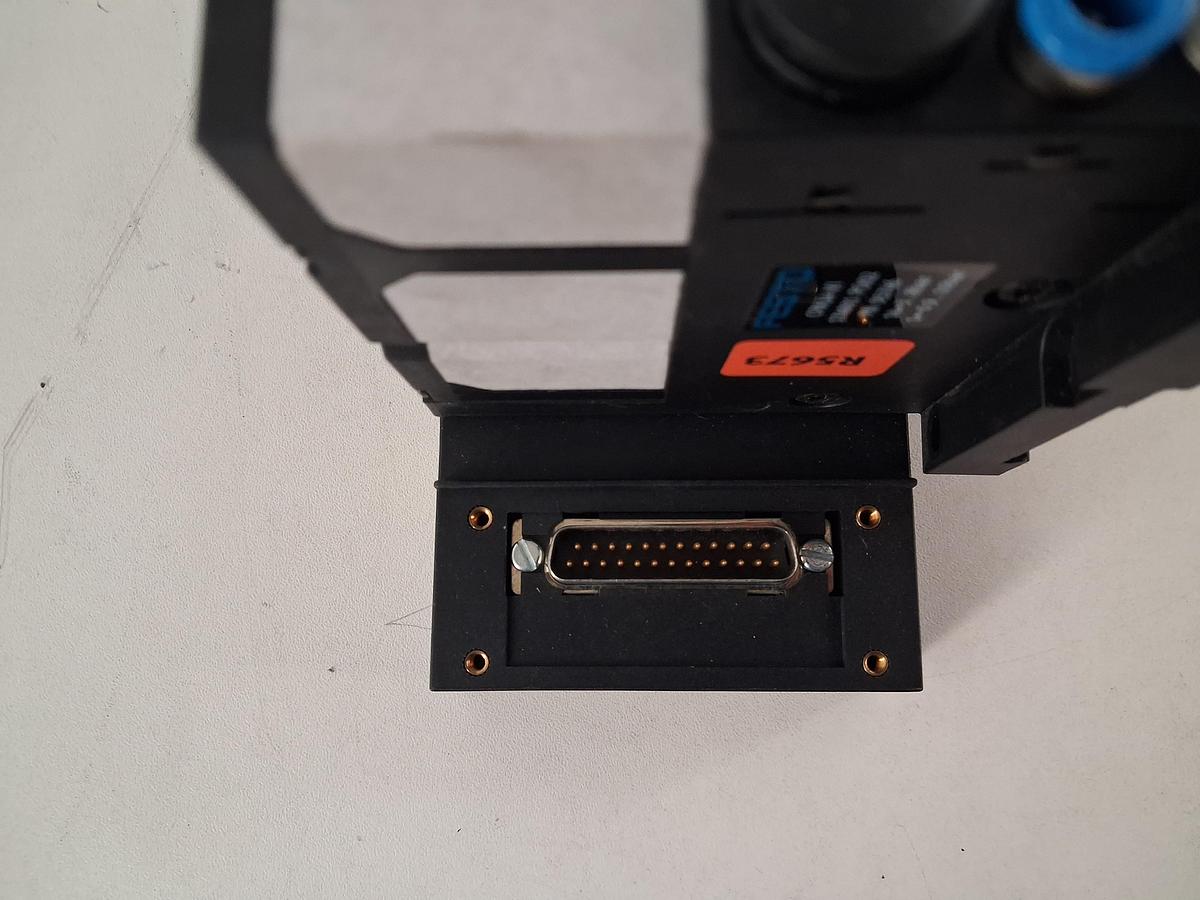

• Elektrische Ansteuerung über Multipolanschluss
• Modulare Bauweise
• Pneumatische Steckanschlüsse und Handhilfsbetätigungen

Technische Daten

• Hersteller: Festo

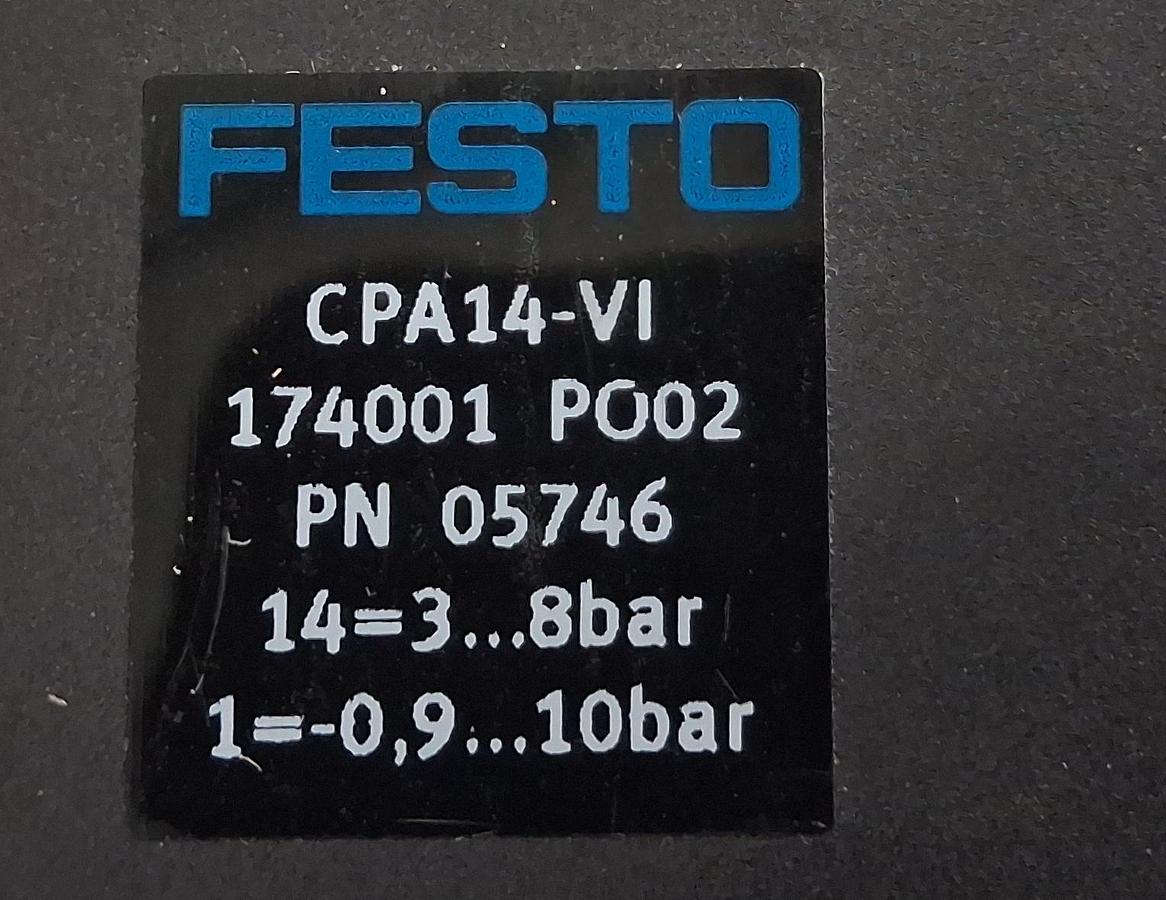

• Ventilinsel: CPA14-VI
• Teilenummer Ventilinsel: 174001

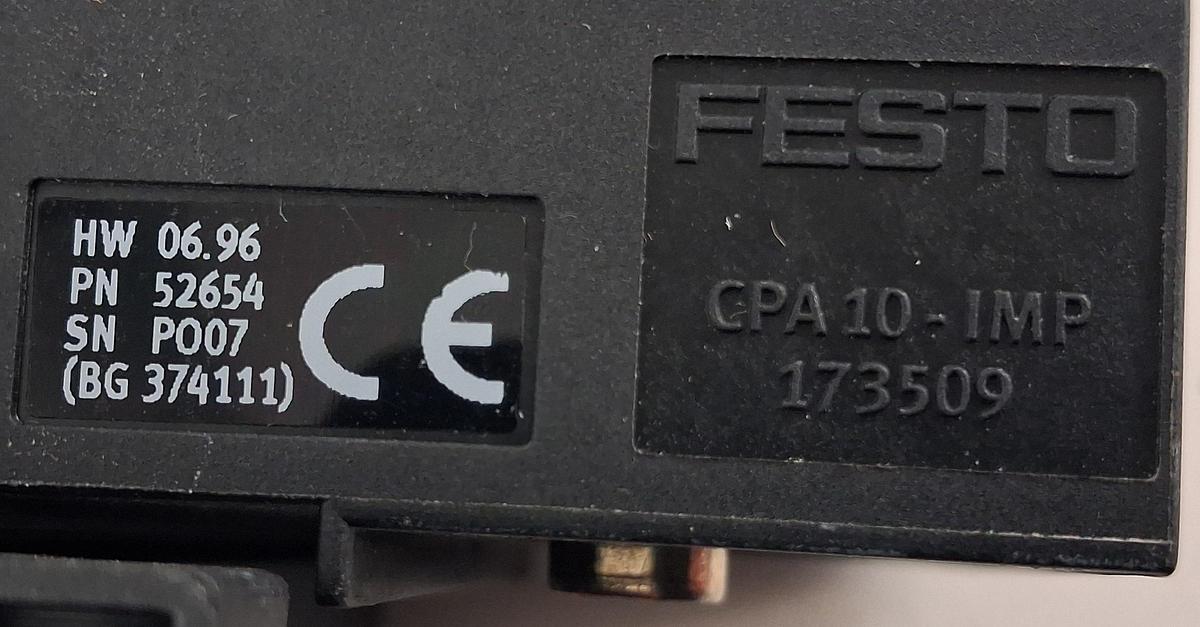

• Multipolmodul: CPA10-IMP, Teilenummer 173509

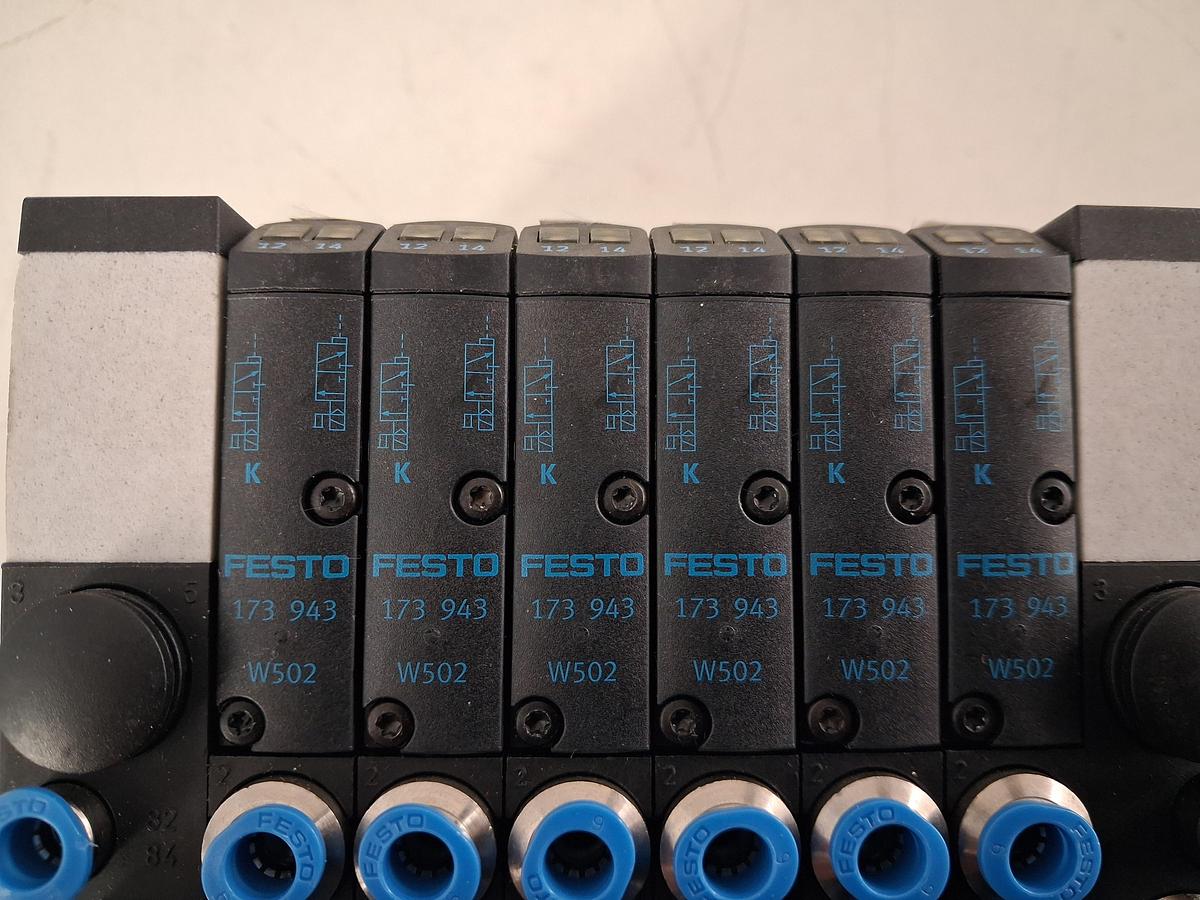

• Ventilbestückung: 6 × CPA14-M1H-2X3-GLS
• Teilenummer Ventile: 173943
• Ventilfunktion je Modul: 2 × 3/2, geschlossen, monostabil
• Rastermaß: 14 mm
• Nennbetriebsspannung: 24 V DC
• Betriebsdruck der verbauten Ventile: 3–10 bar
• Steuerdruck: 3–8 bar
• Normalnenndurchfluss je Ventilmodul: 550 l/min gemäß Herstellerdaten
• Umgebungstemperatur: −5 bis +50 °C.

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung möglich. Weitere Fotos und technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
