Elfab Burst-Tel Rupture Disc Sensor

Beschreibung

Elfab Burst-Tel Berstsensor zur elektrischen Überwachung von Berstscheiben in industriellen Druckentlastungssystemen.

Der Sensor wird auf der Abströmseite einer passenden Berstscheibeneinheit eingebaut. Beim Ansprechen der Berstscheibe unterbricht das ausströmende Medium die Leiterbahn der Sensormembran. Eine angeschlossene Auswerteeinheit kann diese Stromkreisunterbrechung als Berstereignis erfassen. Nach einer Auslösung wird der Sensor ersetzt.

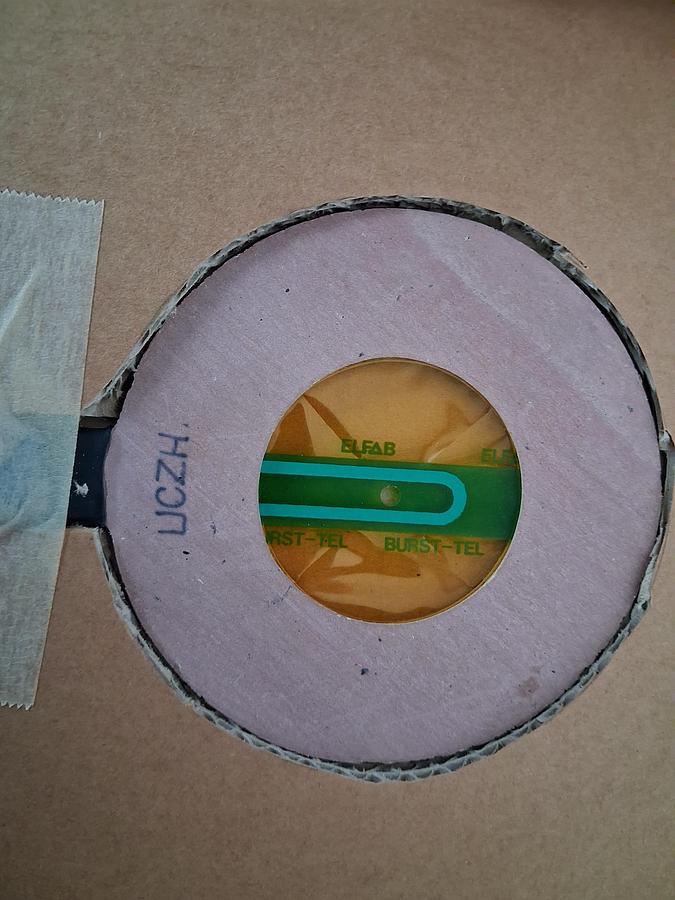

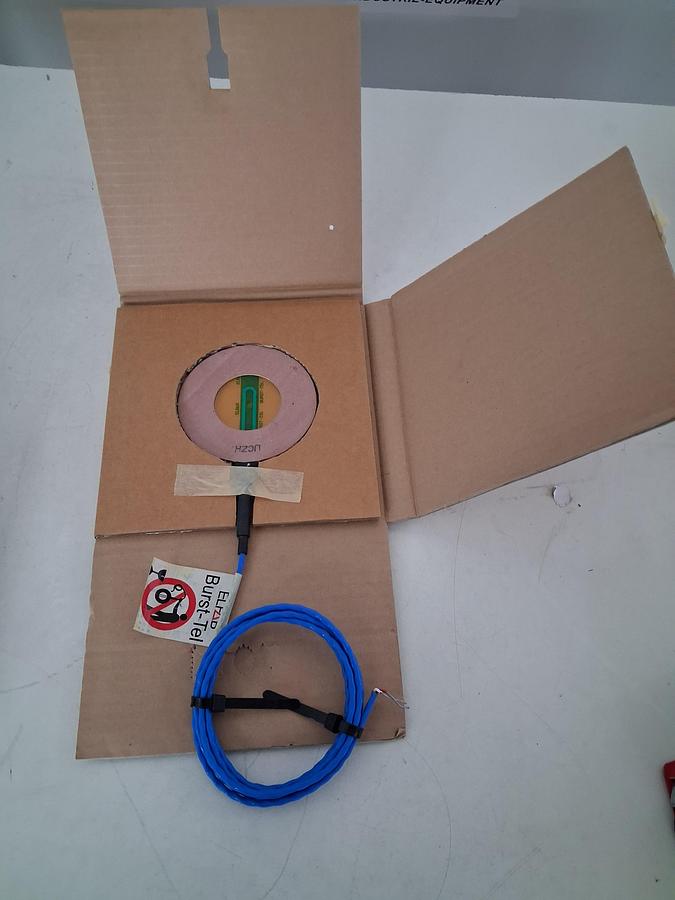

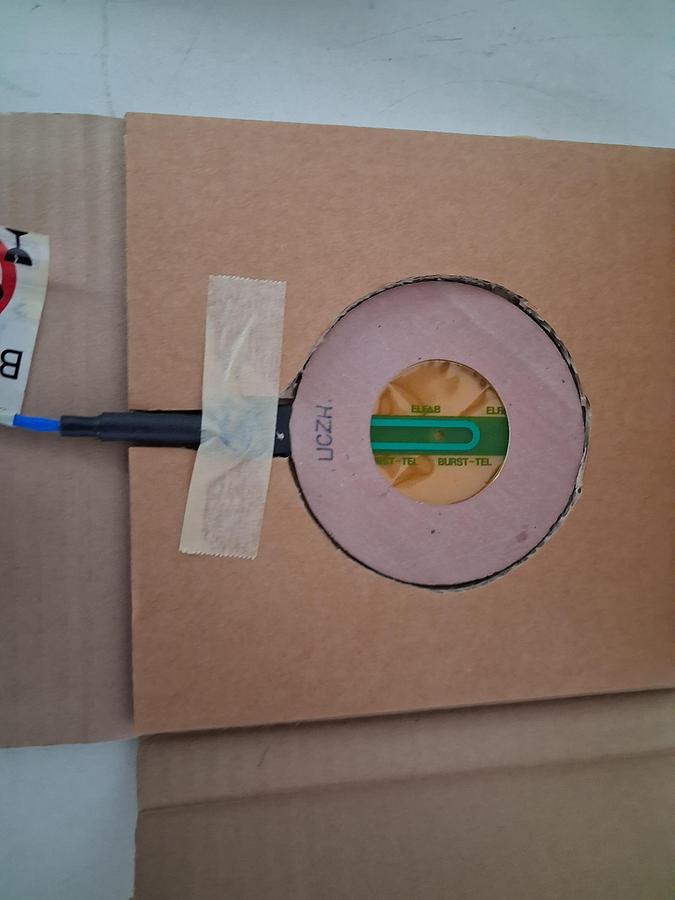

Die abgebildete Ausführung besitzt einen ringförmigen Sensorkörper mit integrierter Membran und fest angeschlossener blauer Leitung.

Zustand: Neuware aus Lagerauflösung (New Old Stock / NOS). Unbenutzter Lagerbestand in Kartonverpackung.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Elektrische Meldung beim Ansprechen einer Berstscheibe
• Überwachung durch Unterbrechung einer leitfähigen Schleife
• Einbindung in eine geeignete Alarm- oder Prozessüberwachung
• Austauschbarer Membransensor mit Anschlussleitung

Technische Daten

• Hersteller: Elfab, North Shields, England
• Produktbezeichnung: Burst-Tel
• Geräteart: Berstscheiben-Überwachungssensor
• Interne Artikelnummer: 21801888
• Funktionsprinzip: elektrische Leiterbahn auf Sensormembran

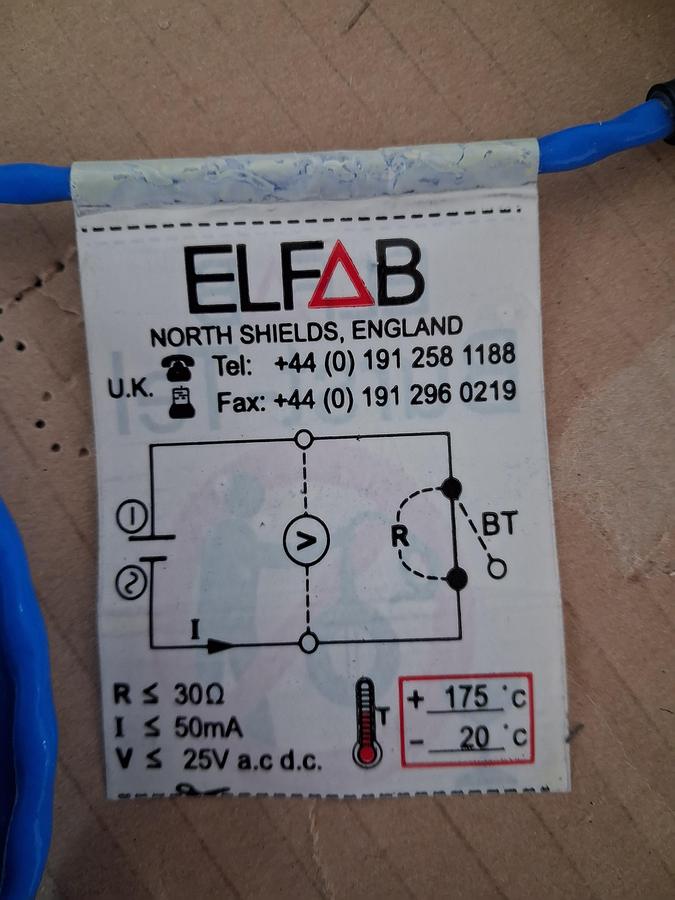

• Widerstand laut Kennzeichnung: R ≤ 30 Ω
• Maximaler Strom laut Kennzeichnung: 50 mA
• Maximale Spannung laut Kennzeichnung: 25 V AC/DC
• Temperaturbereich laut Kennzeichnung: −20 bis +175 °C

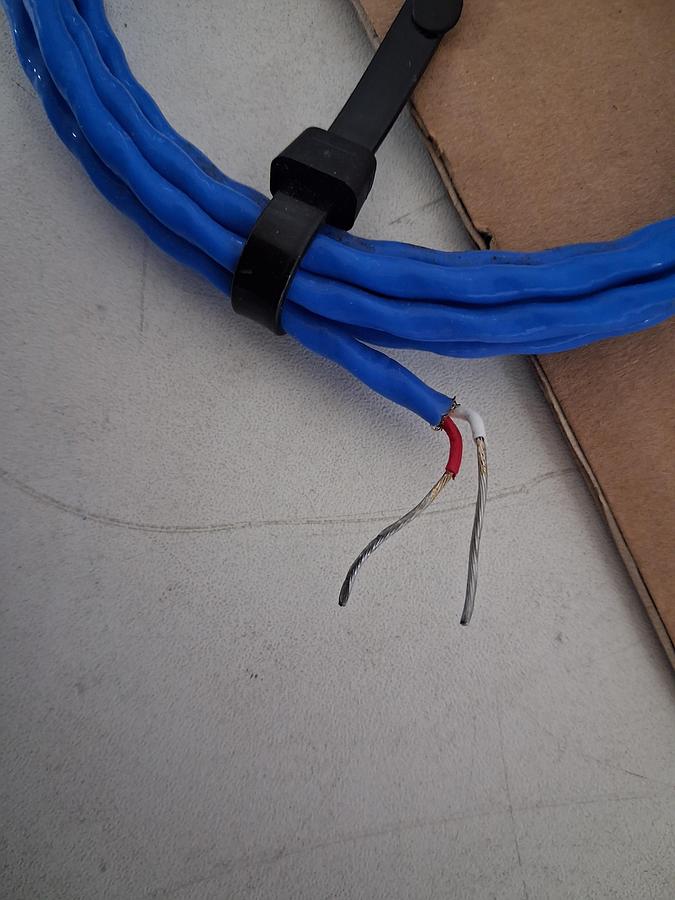

• Anschluss: fest angeschlossene Leitung mit offenen Aderenden
• Bauform: ringförmiger Sensoreinsatz

Nennweite und Einbaumaße sind anhand der benötigten Berstscheibeneinheit abzugleichen.

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung möglich. Weitere Fotos und Maßangaben auf Anfrage erhältlich.

International shipping and export support can be arranged upon request.
