TLV SS3V-5 Edelstahl-Schwimmer-Kondensatableiter – DN 15, Flanschanschluss

Beschreibung

Ungebrauchter TLV SS3V-5 Schwimmer-Kondensatableiter aus einer Lagerauflösung zur automatischen Ableitung von Kondensat aus Dampfleitungen und Begleitheizungen.

Der Kondensatableiter arbeitet nach dem Free-Float-Prinzip mit frei beweglicher Schwimmerkugel. Die Baureihe verfügt über eine automatische Bimetallentlüftung und ein integriertes Schmutzsieb.

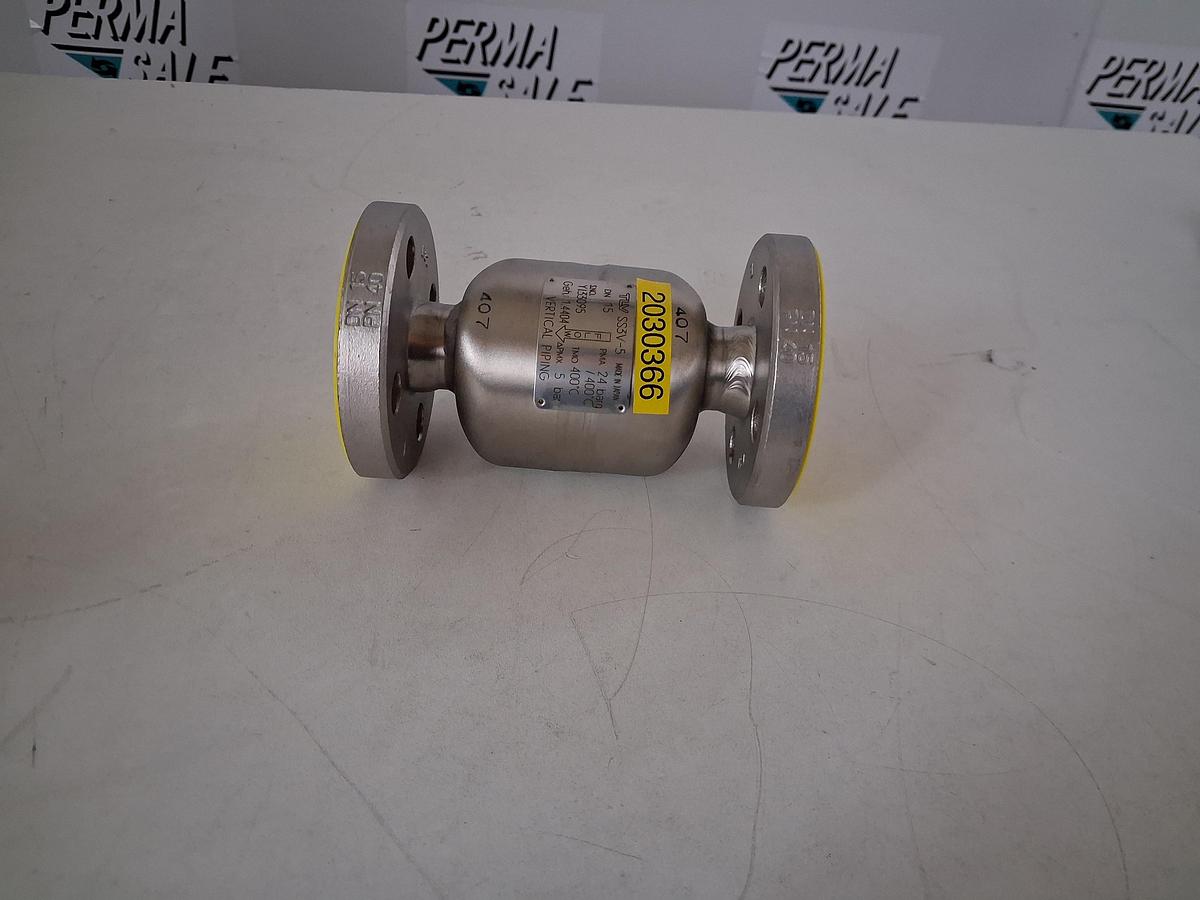

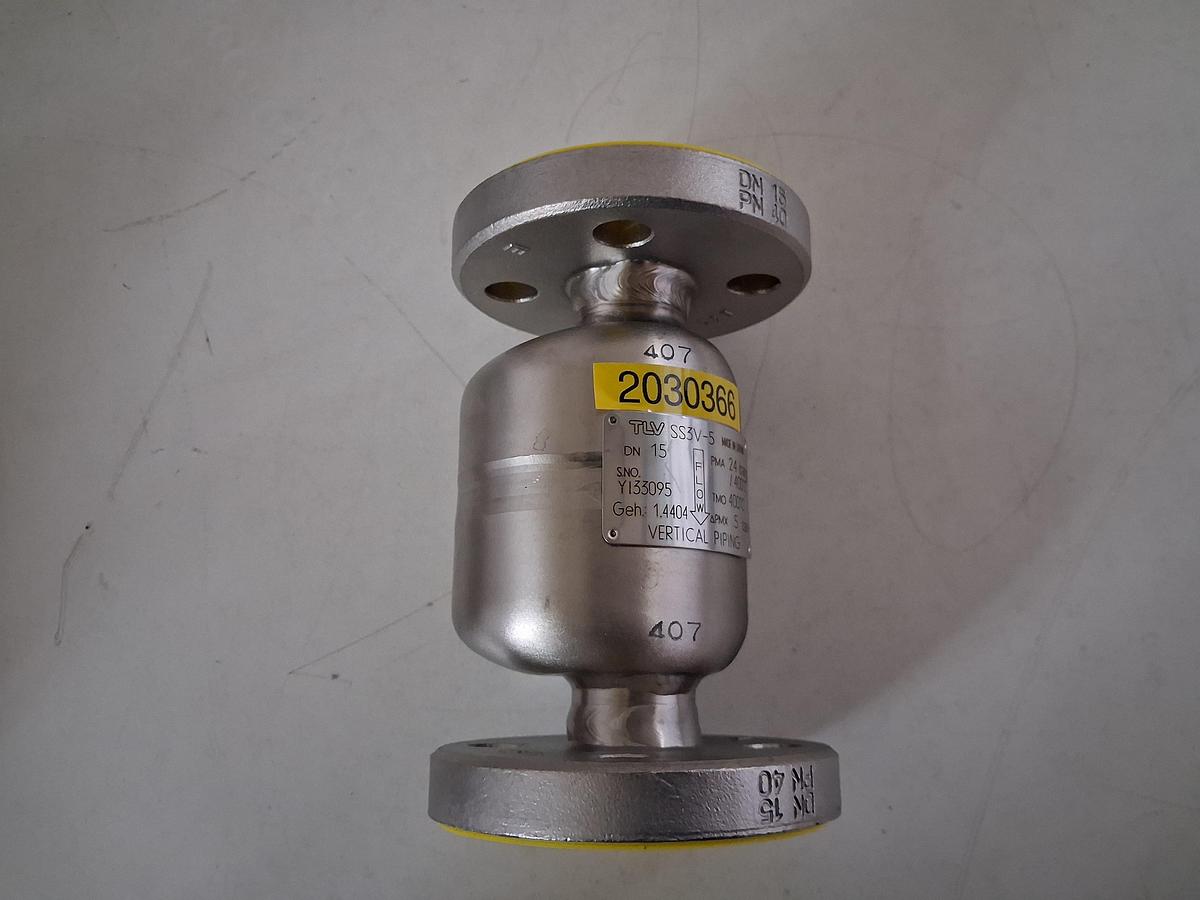

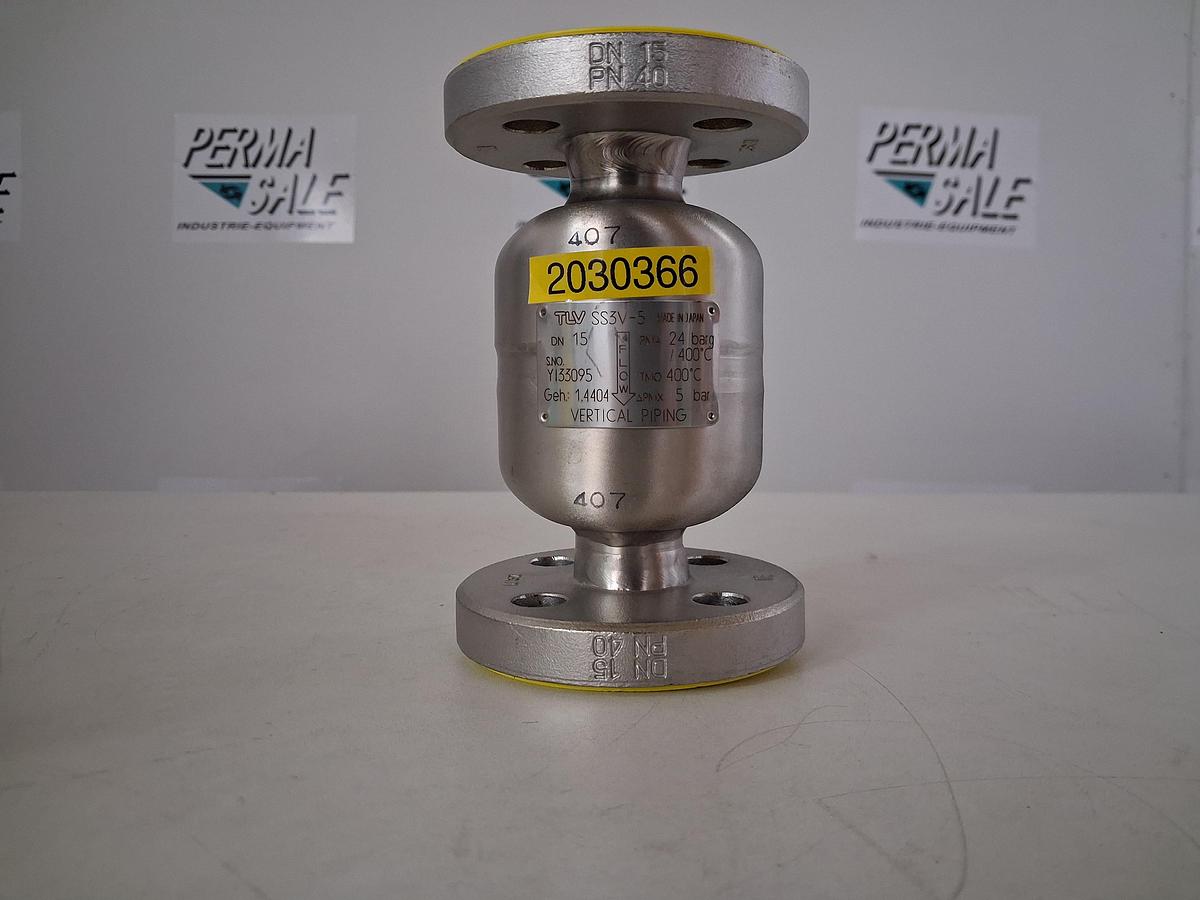

Das kompakte, geschweißte Edelstahlgehäuse aus Werkstoff 1.4404 besitzt beidseitige Flanschanschlüsse der Nennweite DN 15. Die Ausführung SS3V ist für den Einbau in vertikale Rohrleitungen vorgesehen. Die maximal zulässige Betriebsdruckdifferenz dieser Ausführung beträgt 5 bar.

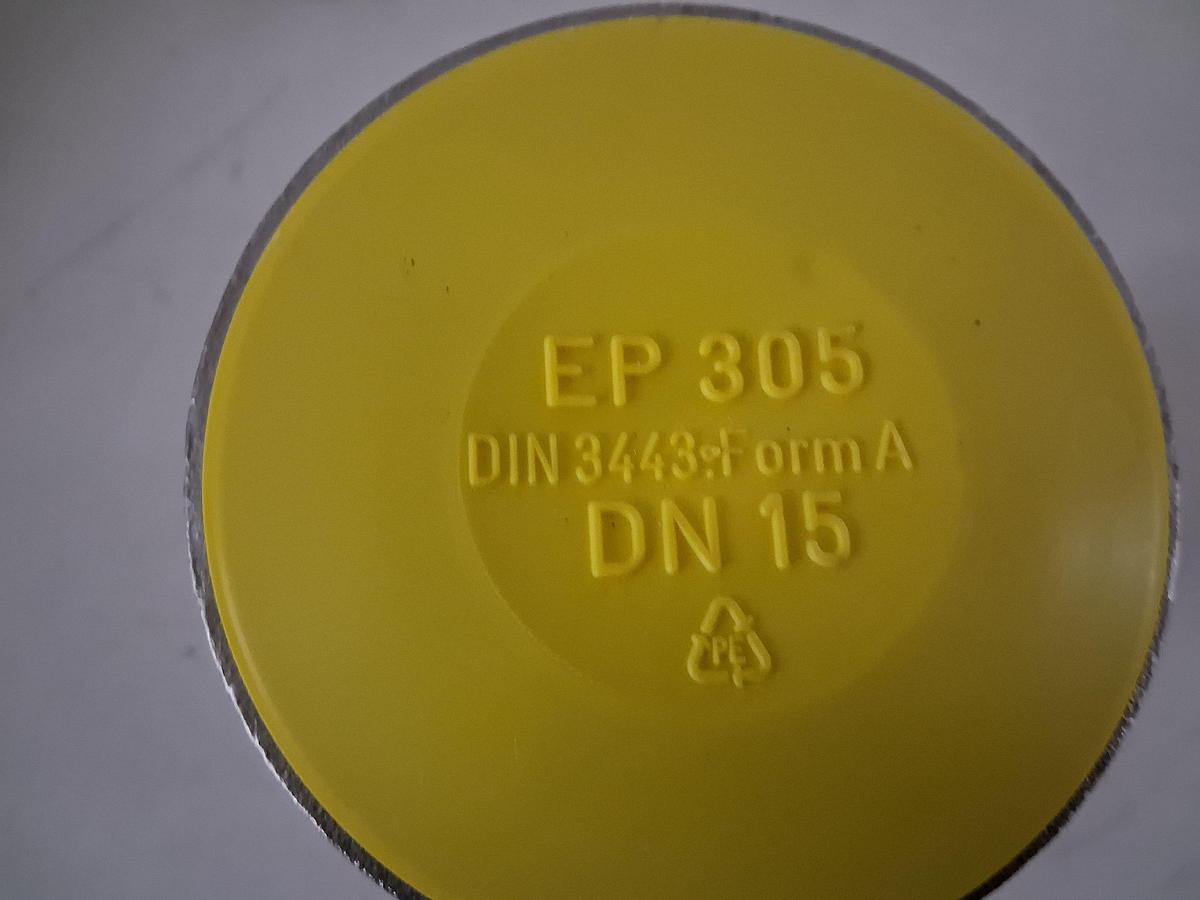

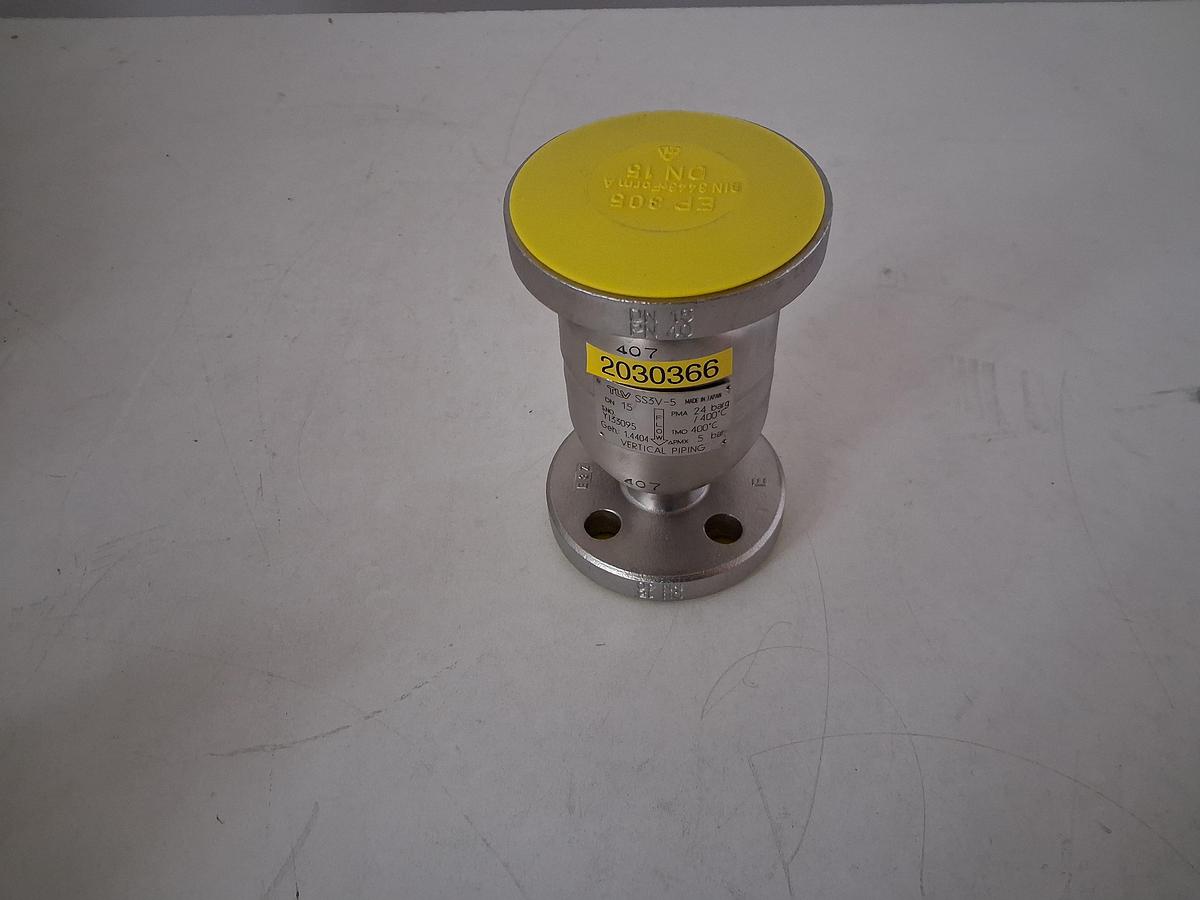

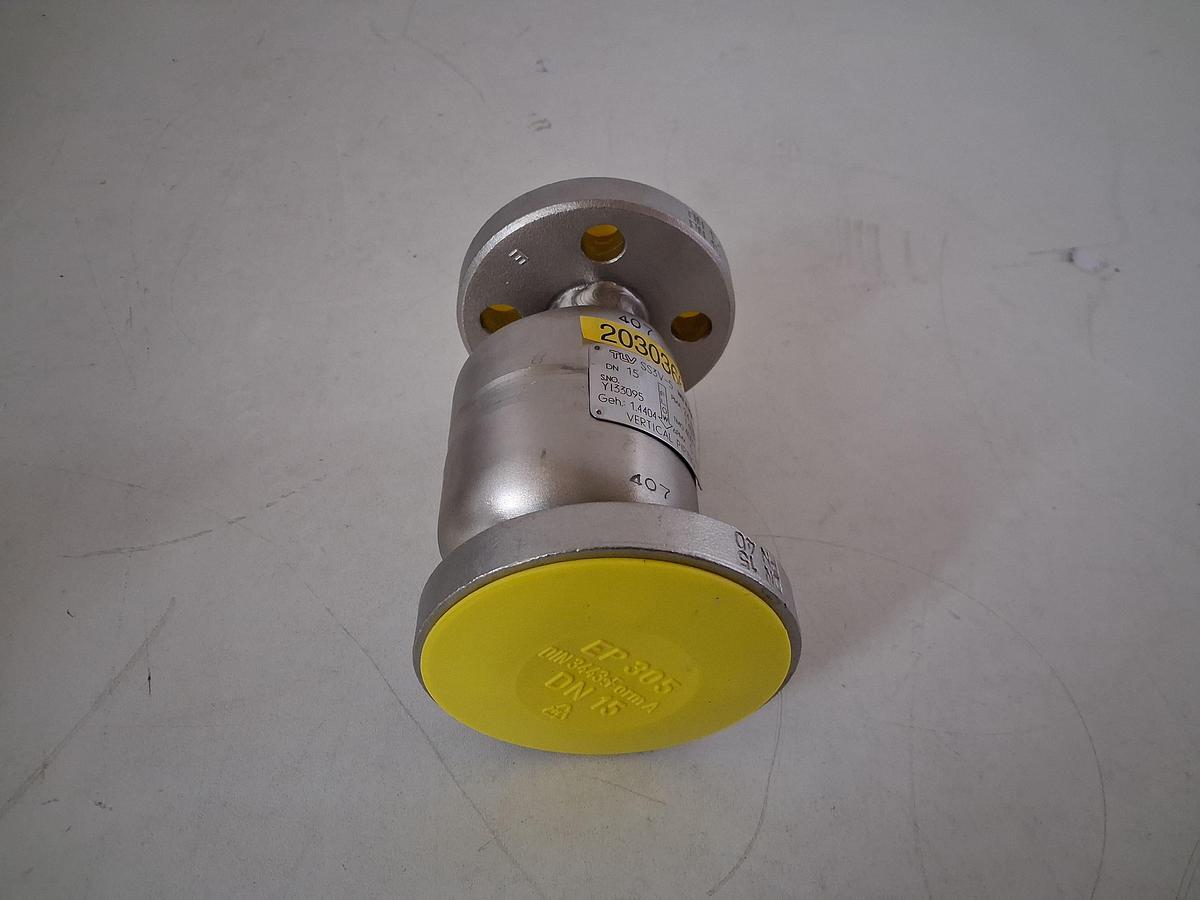

Zustand: Ungebraucht, aus Lagerauflösung. Mit gelben Schutzkappen auf den Flanschanschlüssen. Lagerungsbedingte Spuren können vorhanden sein.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Automatische, kontinuierliche Kondensatableitung
• Mechanische Regelung über frei bewegliche Schwimmerkugel
• Automatische Entlüftung über Bimetallelement
• Integriertes Schmutzsieb
• Betrieb ohne elektrische Hilfsenergie
• Einbau in vertikale Rohrleitungen

Technische Daten

• Hersteller: TLV
• Modell: SS3V-5
• Geräteart: Schwimmer-Kondensatableiter
• Funktionsprinzip: Free Float
• Nennweite: DN 15
• Anschlüsse: Beidseitige Flansche
• Gehäusewerkstoff laut Typenschild: Edelstahl 1.4404
• Maximale Druckdifferenz ΔPMX: 5 bar
• Maximale Betriebstemperatur TMO: 400 °C
• Maximal zulässiger Gehäusedruck PMA: 24 bar(g)
• Maximal zulässige Gehäusetemperatur TMA: 400 °C
• Einbaulage: Vertikale Rohrleitung, Fließrichtung gemäß Pfeil
• Herstellungsland: Japan

Die Gehäusegrenzwerte PMA/TMA sind von den zulässigen Betriebsbedingungen und der maximalen Druckdifferenz zu unterscheiden.

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung möglich. Weitere Fotos und technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
