MKS Instruments 1249A Treibermodul für Proportionalventile

Beschreibung

MKS Instruments 1249A Solenoid Valve Driver zur elektrischen Ansteuerung von Proportional-Magnetventilen, beispielsweise der MKS-Baureihen 148 und 248.

Das Modul setzt analoge Sollwertsignale einer übergeordneten Steuerung in den erforderlichen Ventilstrom um. Die PID-Regelung erfolgt durch einen externen Regler, PC oder eine SPS.

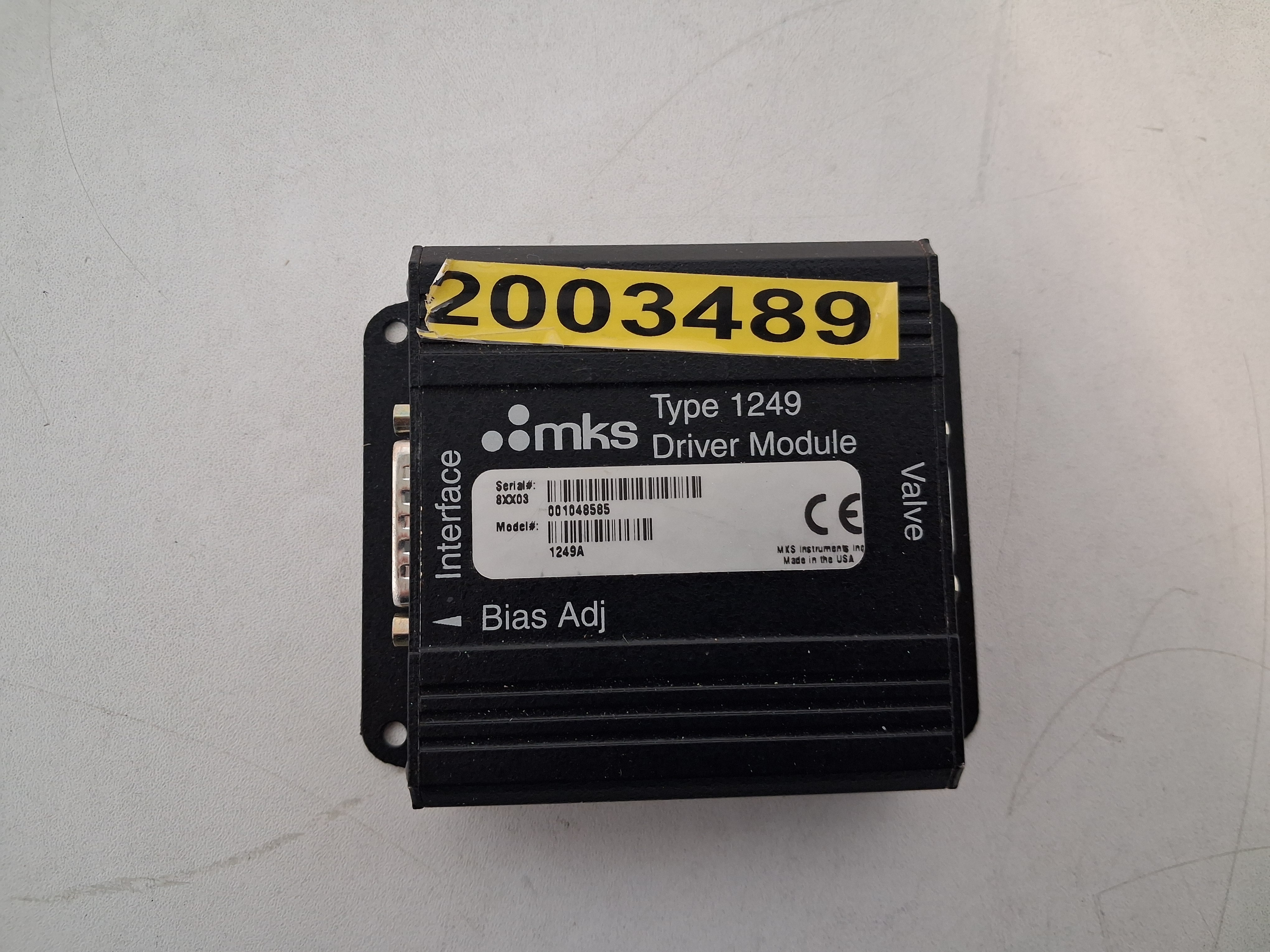

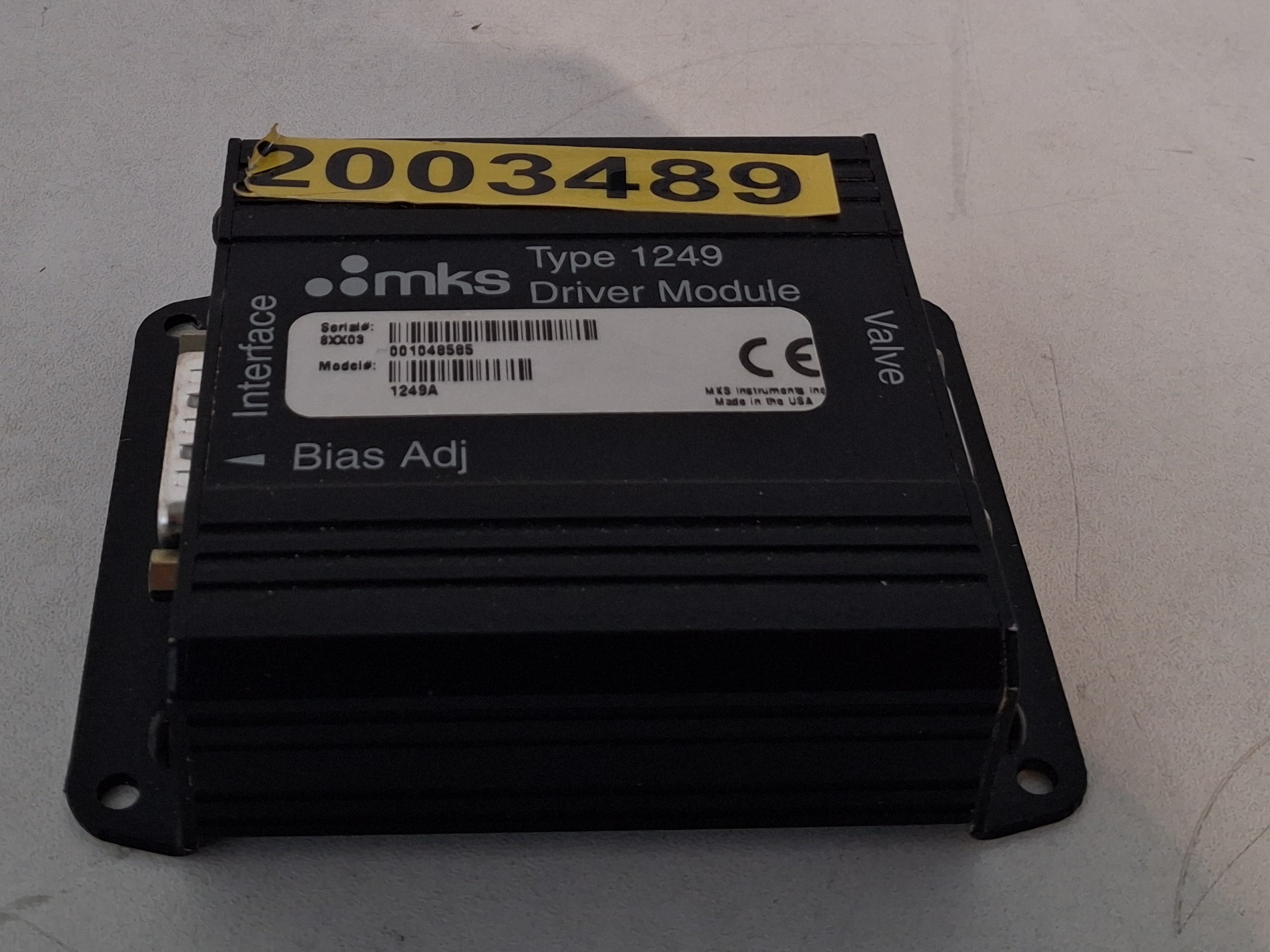

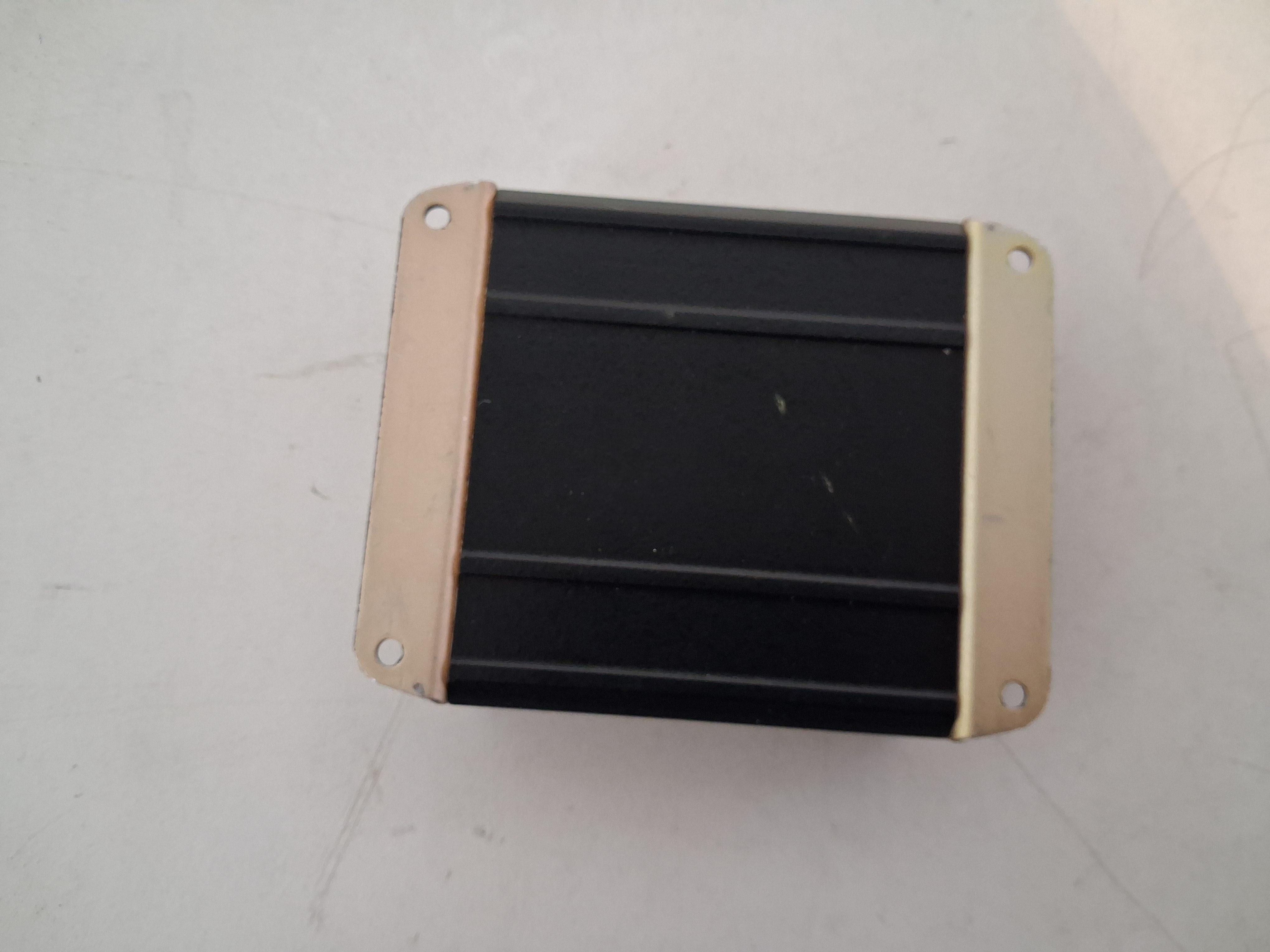

Das Gerät verfügt über zwei D-Sub-Anschlüsse, einen „Bias Adj“-Abgleich und Befestigungslaschen.

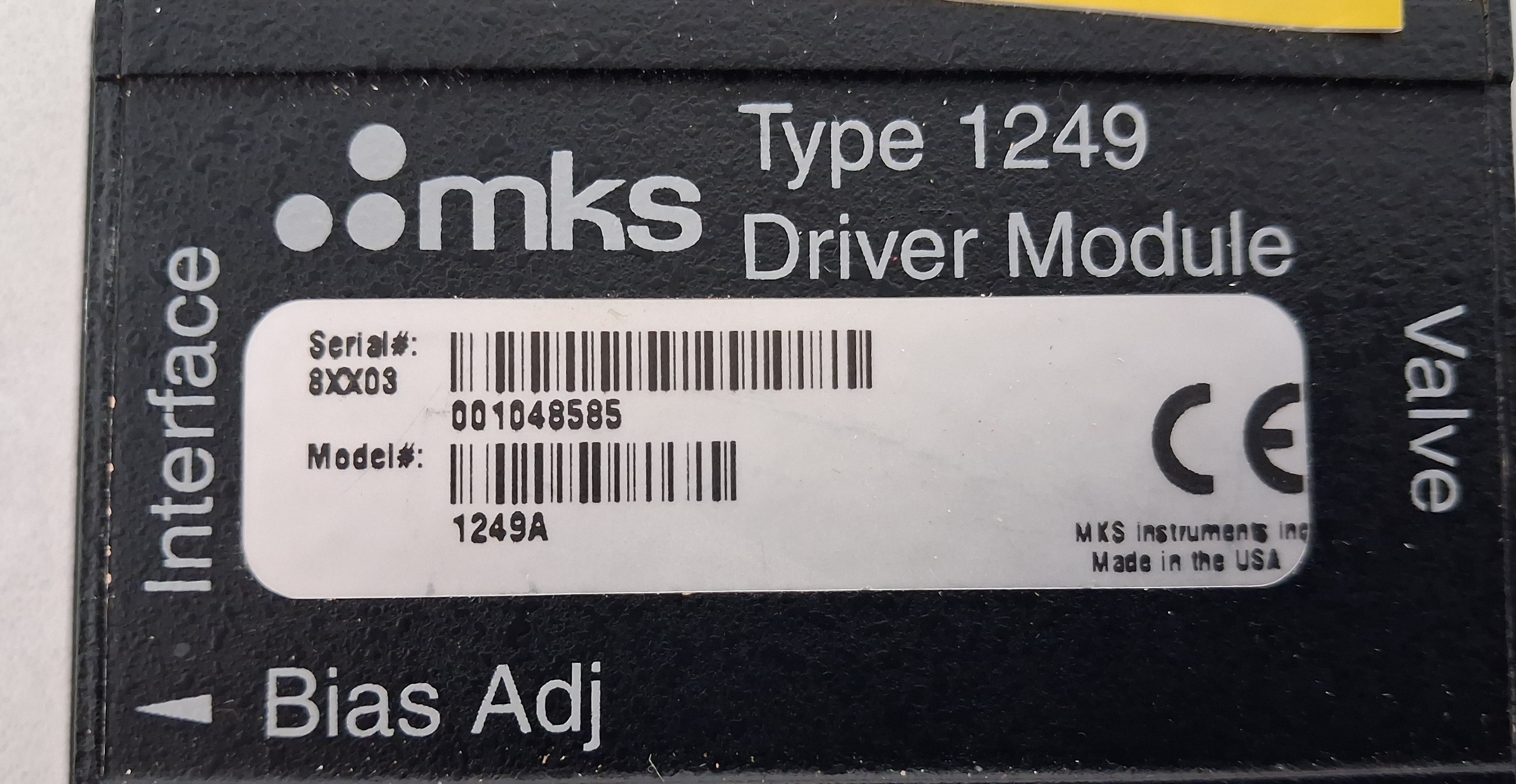

Zustand: Ungebraucht aus Lagerauflösung, mit Lagerungsspuren und Kennzeichnungsaufkleber.

Scope of supply includes the components visible in the pictures.

Allgemeine Funktionen

• Ansteuerung kompatibler Proportional-Magnetventile
• Verarbeitung analoger Sollwertsignale
• Eingangskonfiguration über interne Jumper
• Einstellung des Ventil-Offsets über „Bias Adj“

Technische Daten

• Hersteller: MKS Instruments
• Modell: 1249A
• Typ: 1249 Driver Module
• Sollwerteingang, wählbar: 0–5 V DC, 0–10 V DC oder 4–20 mA
• Ventilstrom laut Hersteller: 0–120 mA
• Versorgung laut Hersteller: ±15 V DC oder +24 V DC, jeweils ±5 %

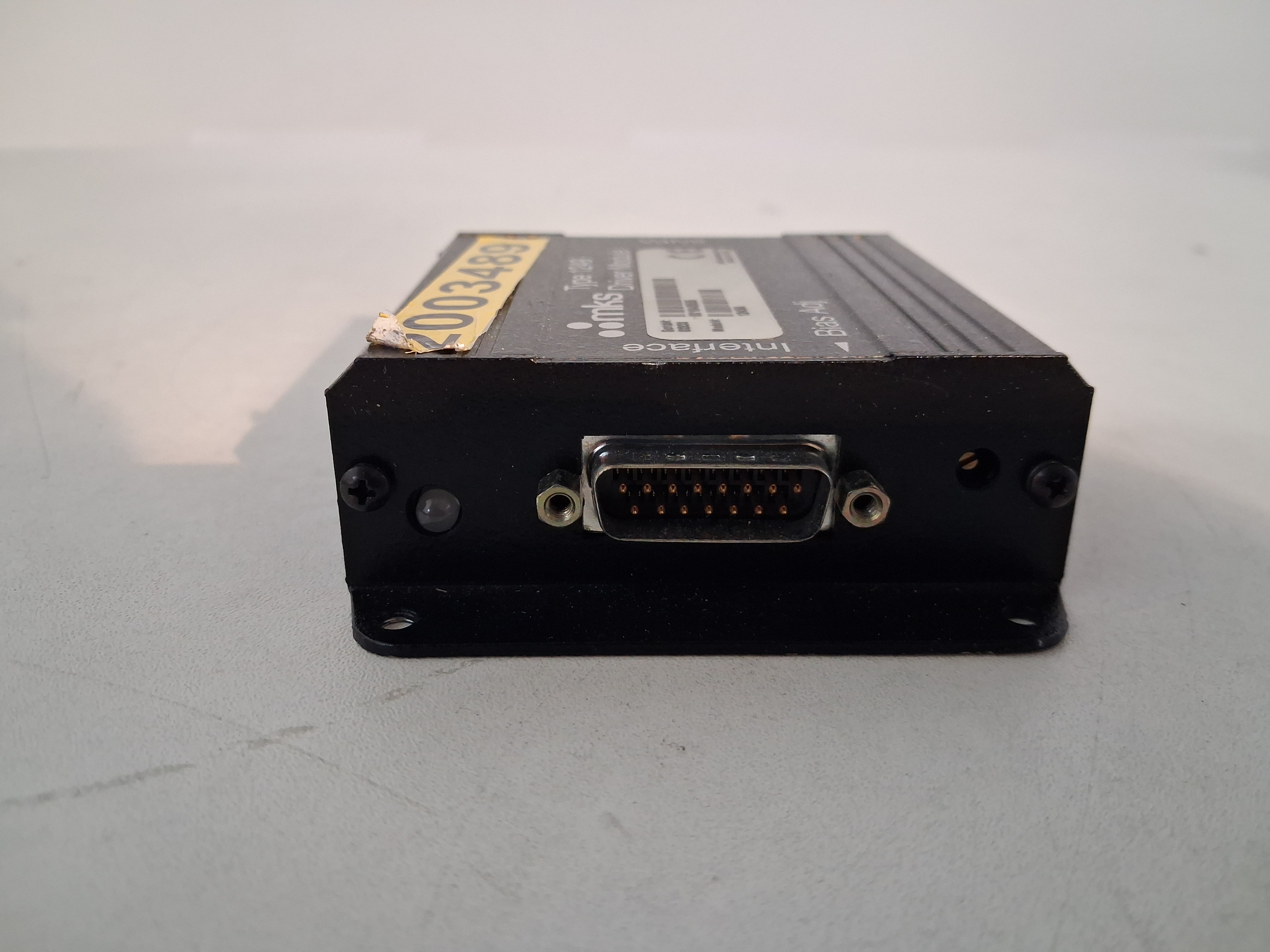

• Steuerungsanschluss: D-Sub, 15-polig, Stecker

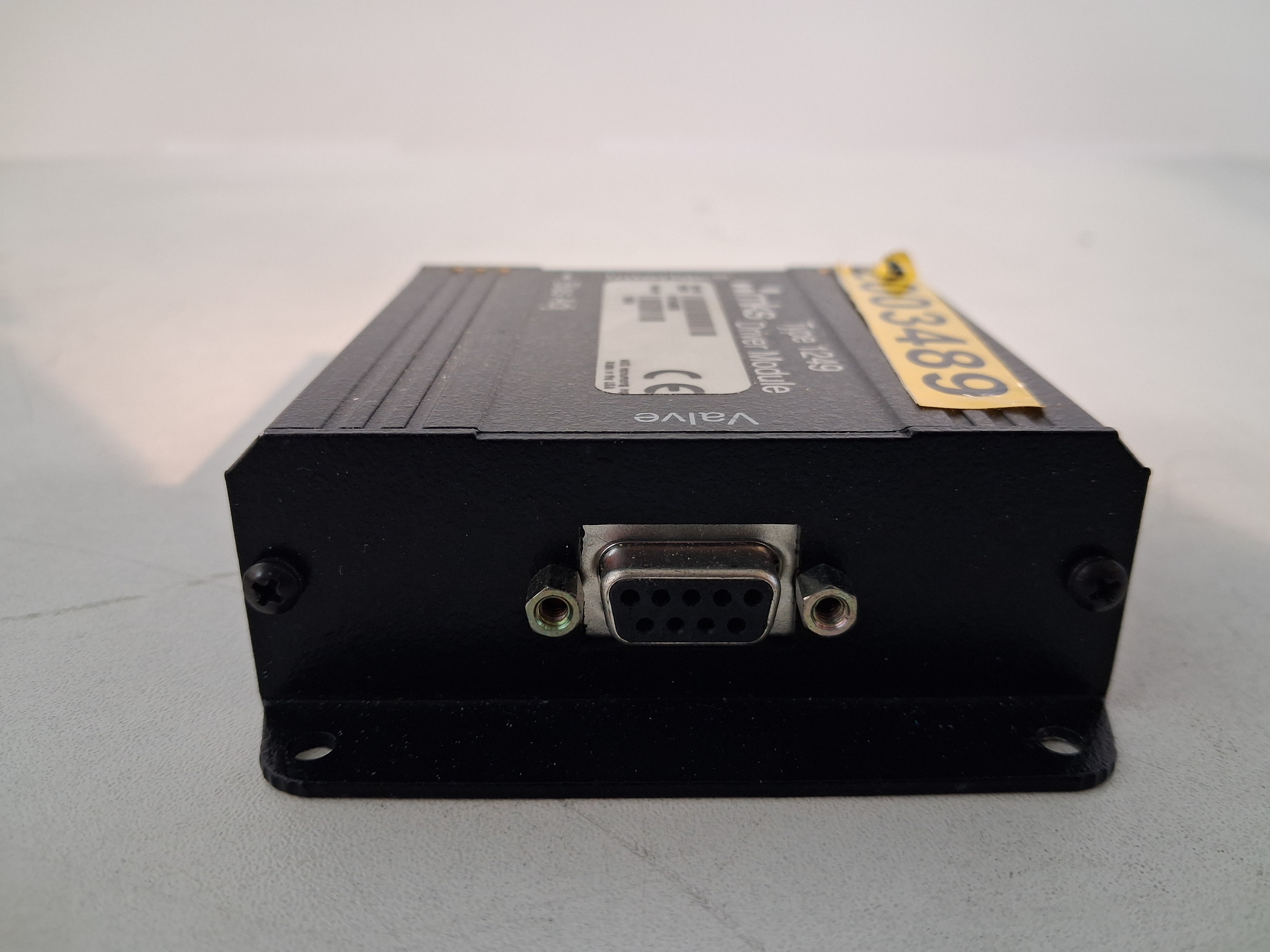

• Ventilanschluss: D-Sub, 9-polig, Buchse
• Umgebungstemperatur: 0 bis +50 °C
• Herstellungsland: USA

Technische Daten gemäß Herstelleranleitung für das Modell 1249A. Die aktuelle Jumperkonfiguration ist nicht dokumentiert.

Verfügbarkeit

Ab Lager Deutschland verfügbar. Besichtigung nach Terminvereinbarung möglich. Weitere Fotos und technische Informationen stellen wir auf Anfrage gerne zur Verfügung.

International shipping and export support can be arranged upon request.
